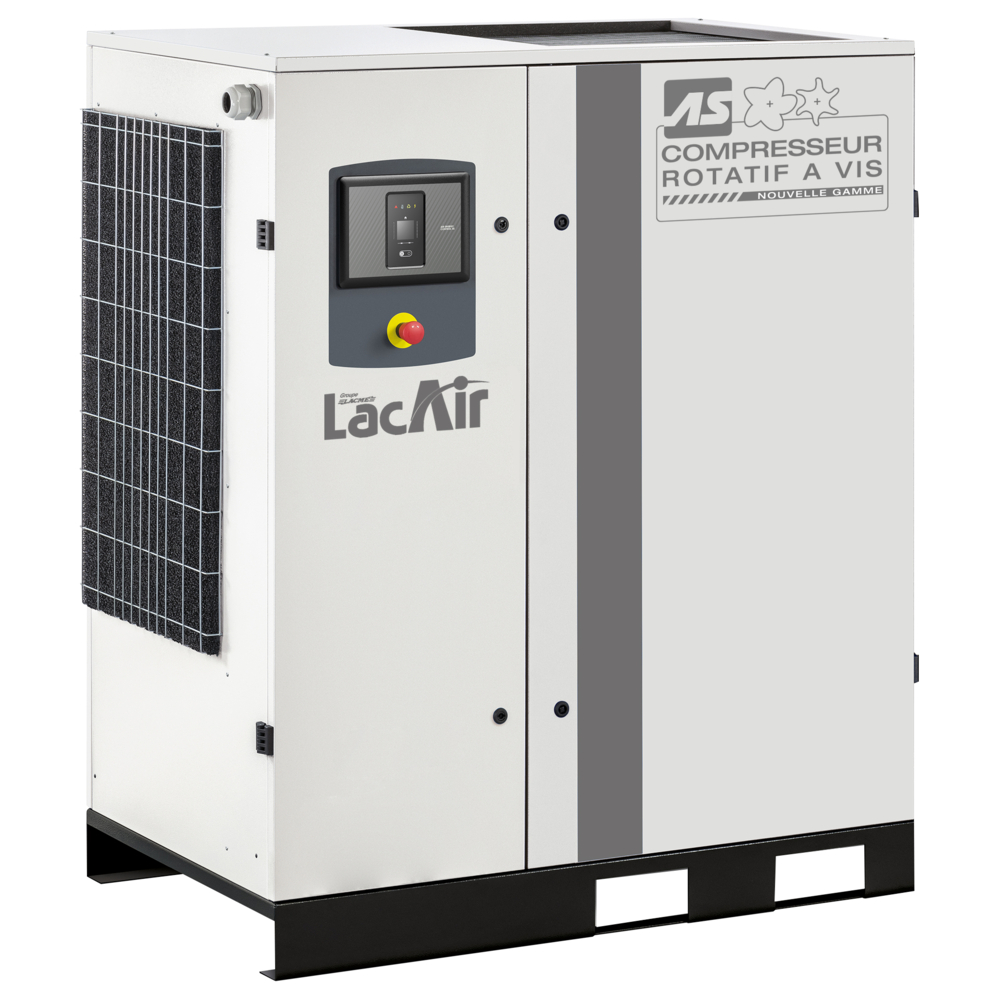

Compresseur à vis 60 cv tri 400 m³/h 9,5 bar LACME as61dr bloc vis lubrifié direct - 469850
Référence : LACM469850
Découvrez Compresseur à vis 60 cv tri 400 m³/h 9,5 bar LACME as61dr bloc vis lubrifié direct - 469850 disponible à l'achat
- Triphasé, moteur IE3 (60 CV 45 kW)
- Débit de 400 m³/h, pression de service 9,5 bar
- Faible niveau sonore : 75 dB(A)
- Tableau de commande AIR ENERGY CONTROL 3S
- Système de séparation air/huile 3 étages
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact entièrement protégé
- Bloc vis DR+ : haute efficacité et "ENDURANCE"
- Système de séparation air/huile 3 étages : haute efficacité
- Démarrage étoile/triangle de série Moteur IE3 (haut rendement) Puissant : 400 m³/h Ventilateur radial silencieux et puissant : flux d'air supérieur Faible niveau sonore : 75 dB (A)
Le bloc vis DR+ à entraînement direct garantit une haute efficacité et une endurance accrue, limitant les pertes de puissance par transmission et réduisant la maintenance grâce à l’absence de courroie à remplacer. Le système de séparation air/huile en 3 étages assure une haute efficacité de séparation.
Le compresseur est doté d’un ventilateur radial puissant pour un échange d’air maximal à l’intérieur de l’appareil, contribuant à un fonctionnement optimal et silencieux. Le démarrage est en étoile/triangle de série, permettant une mise en route économique et fiable.
Le tableau de commande électronique AIR ENERGY CONTROL 3S, simple et intuitif, gère en permanence le bon fonctionnement du compresseur. Il affiche en temps réel la pression, la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme). Il permet également d’accéder à divers menus pour le réglage des paramètres, la réinitialisation des alarmes et l’indicateur de maintenance. La fonction maître/esclave est disponible en option.
Tous les filtres, voyants et bouchons d’huile sont placés en façade pour faciliter l’entretien par une seule personne. Le compresseur est livré avec un bouton d’arrêt d’urgence, un contrôleur de phases, une préfiltration à l’aspiration, un flexible de connexion cuve ou réseau (1"1/4, longueur 1,50 m) et ne comporte pas de cordon d’alimentation.
Dimensions : 133 x 83 x 155 cm (L x l x h)
Poids : 629 kg
Ce compresseur est conçu pour une utilisation industrielle nécessitant un débit d’air continu et adapté, avec une garantie de performance et une longue durée de vie, sous réserve du respect des conseils d’installation et d’entretien fournis dans la notice.
Avantages principaux :
- Compact et entièrement protégé
- Bloc vis à entraînement direct haute efficacité
- Faible niveau sonore (75 dB(A))
- Moteur haut rendement Siemens IE3 IP55
- Maintenance réduite (pas de courroie)
- Tableau de commande multifonctions intuitif
- Système de séparation air/huile 3 étages
Normes et certifications : moteur IE3 (haut rendement), protection IP55.
Conditionnement et stockage : non spécifiés dans la fiche.
Recommandations d’utilisation : respecter les conseils d’installation pour garantir la durée de vie et le fonctionnement optimum.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3S Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1"1/4 long. 1.50 m) Démarrage étoile/triangle Contrôleur de phase Sans cordon d'alimentation Préfiltration à l'aspiration
- Pression de service : 9,5
- Puissance moteur 1 : 60
- Puissance moteur 2 : 45
- Niveau sonore : 75
- Sortie d'air : 1"-1/4 M
- Vitesse de rotation : 6089
- Bloc vis : DR+
- Débit 1 : 400
- Débit 2 : 6660
L'utilisation se fait en alimentant électriquement le compresseur triphasé, en respectant les branchements au réseau électrique et au réseau d'air comprimé, avec un robinet d'isolement pour permettre la maintenance. Le compresseur est mis en route via un tableau de commande électronique intuitif (AIR ENERGY CONTROL 3S ou contrôleur Swipe) qui affiche en temps réel la pression, la température de l'huile, les heures de fonctionnement et l'état du compresseur (marche à vide, compression, alarme). Ce tableau permet également d'accéder aux réglages, à la réinitialisation des alarmes et à l'indicateur de maintenance.
Le compresseur est destiné à fournir un débit d'air comprimé continu dans un contexte industriel, avec un fonctionnement en intérieur dans une salle ventilée respectant une température entre 4 °C et 40 °C, et un volume d'environ 60 m³. La ventilation doit permettre l'évacuation de l'air chaud et l'entrée d'air frais. Le sol doit être homogène et adapté au poids de l'appareil.
En cas de dysfonctionnement, l'appareil affiche des alertes via le tableau de commande. Il faut alors arrêter le compresseur et procéder aux vérifications nécessaires avant de le remettre en marche. Le redémarrage automatique après coupure de courant peut être activé via le contrôleur.
Le résultat attendu est un débit d'air comprimé continu et adapté, avec une surveillance permanente des paramètres de fonctionnement pour garantir un usage conforme. Le respect des consignes d'installation et de maintenance est requis pour assurer le bon fonctionnement et la longévité de l'appareil.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les principaux critères techniques du compresseur à vis LACME AS61DR 60 cv 400 m³/h 9,5 bar ?
Ce compresseur triphasé est équipé d’un moteur IE3 de 45 kW (60 CV) avec entraînement direct sur un bloc vis DR+ garantissant haute efficacité et endurance. Il délivre un débit d’air de 400 m³/h à 9,5 bar de pression de service, avec un niveau sonore contenu à 75 dB(A). Son ventilateur radial assure un échange d’air maximal pour un fonctionnement optimal et silencieux.
Comment le tableau de commande AIR ENERGY CONTROL 3S facilite-t-il la gestion et la surveillance du compresseur ?
Le tableau de commande électronique AIR ENERGY CONTROL 3S affiche en temps réel la pression, la température de l’huile, les heures totales de fonctionnement (charge et marche à vide) ainsi que l’état du compresseur (marche, compression, alarme). Il permet d’accéder aux réglages, à la réinitialisation des alarmes et à l’indicateur de maintenance, simplifiant ainsi le suivi et la gestion opérationnelle.
Quels dispositifs de sécurité sont intégrés dans ce compresseur ?
Le compresseur intègre plusieurs dispositifs de sécurité dont un bouton d’arrêt d’urgence, un contrôleur de phases, une valve de sécurité sur le réservoir d’huile, des protections mécaniques sur le ventilateur et les parties mobiles, ainsi que des panneaux de danger clairement positionnés. L’appareil respecte la norme européenne 2006/42 CE relative à la sécurité des machines.
Quelles sont les conditions d’installation recommandées pour assurer un fonctionnement optimal ?
Le compresseur doit être installé dans une salle ventilée avec un volume d’environ 60 m³, une température ambiante comprise entre 4 °C et 40 °C, et un sol homogène adapté au poids de 629 kg. La ventilation doit prévoir une évacuation d’air chaud en partie haute et une entrée d’air frais en partie basse. Un robinet d’isolement doit être monté sur le réseau d’air comprimé pour permettre la maintenance.
Quels sont les avantages de l’entraînement direct du bloc vis DR+ ?
L’entraînement direct limite les pertes de puissance par transmission, réduit la maintenance en supprimant les courroies à remplacer, et diminue la charge sur l’arbre d’entraînement. Cette configuration contribue à une meilleure endurance et à un fonctionnement plus silencieux du compresseur.
Comment ce compresseur répond-il aux exigences de maintenance et d’ergonomie ?
Tous les filtres, voyants et bouchons d’huile sont placés en façade pour un accès facile par une seule personne. Le tableau de commande indique clairement les heures restantes avant entretien et permet la réinitialisation des alarmes. Le compresseur est livré avec un flexible de connexion cuve ou réseau et un bouton d’arrêt d’urgence accessible.
