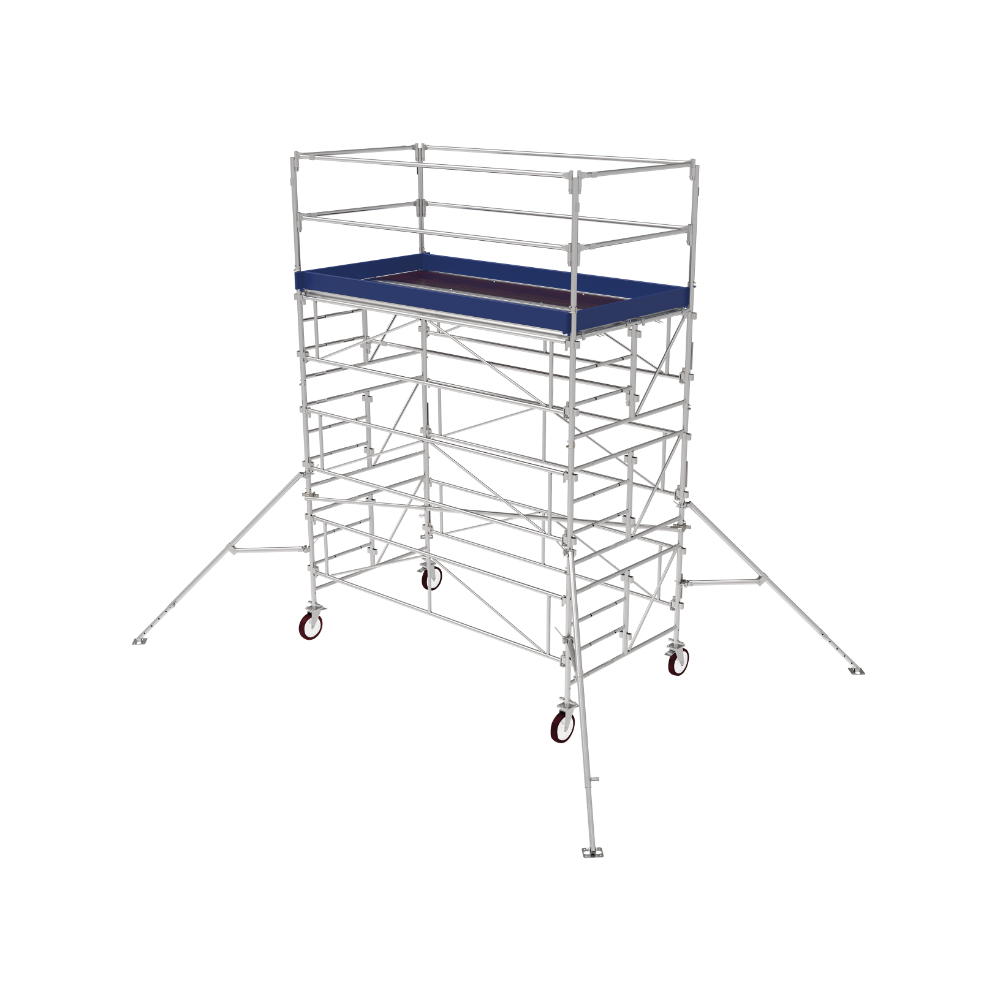

ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 5.30M - TUBESCA COMABI - 04100048
Référence : T02504100048
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 5.30M - TUBESCA COMABI - 04100048 disponible à l'achat
- Large plateforme pour objets encombrants
- Hauteur réglable jusqu'à 5.30 mètres
- Assemblage simplifié avec cadres monoblocs
- Roues à réglage millimétrique pour stabilité
- Compatible avec structures R200 et M368
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le fonctionnement est facilité grâce à plusieurs caractéristiques :
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse possible mètre par mètre pour un montage sécurisé.
- Plancher réglable tous les mètres, assurant un ajustement adapté à toutes les surfaces.
- Roues de 200 mm à réglage milimétrique pour une stabilité optimale.
- Plateaux de 3,00 m standards compatibles avec les échafaudages fixes Tubesca Comabi.
- Compatible avec les structures R200 et M368.
Caractéristiques techniques détaillées :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/travail maximale : 18,3 mètres
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100048 (Tour 450 - 5,30 m) :
- Hauteur hors tout : 4,3 m
- Hauteur plancher/plateforme : 3,3 m
- Poids : 353 kg
- Largeur hors tout sans stabilisateur : 1,61 m
- Largeur hors tout avec stabilisateur : 3,33 m
- Longueur hors tout sans stabilisateur : 3,11 m
- Hauteur d’accès/travail max : 5,3 m
Avantages produit :
- Large surface de travail permettant une grande liberté de mouvement et de stockage.
- Réglages précis pour s’adapter à différentes configurations de chantier.
- Montage et démontage sécurisés grâce aux éléments modulaires.
- Compatibilité avec d’autres équipements Tubesca Comabi pour une flexibilité accrue.
Conditions d’utilisation et recommandations :
- Utilisation recommandée uniquement sur sol plat pour garantir la stabilité.
- Respect des hauteurs maximales d’accès pour assurer la sécurité.
- Entretien régulier conseillé pour préserver la galvanisation et les mécanismes de réglage.
Le conditionnement, stockage et conservation doivent se faire dans un environnement sec pour éviter toute corrosion malgré la galvanisation, et les éléments doivent être manipulés avec soin pour ne pas endommager les cadres monoblocs.
Cette tour répond aux exigences de sécurité en vigueur, notamment le décret 2004/924, garantissant ainsi une utilisation conforme aux normes françaises.
Le montage des niveaux supérieurs s’effectue en emboîtant les cadres de tour les uns sur les autres, puis en reliant ces cadres avec les garde-corps de sécurité. Les planchers sont installés au premier niveau, puis les plateaux sont hissés manuellement ou à l’aide de cordes à partir du premier niveau pour les niveaux supérieurs. Chaque niveau est sécurisé par l’installation de sous-lisses et lisses autour du pourtour.
Des stabilisateurs sont fixés selon la hauteur du plancher, positionnés à 45° dans chaque angle de la tour, avec des collier de fixation sous les douilles des montants. Leur montage implique l’assemblage de tubes et goupilles spécifiques.
L’utilisation prévue est sur sol plat, avec une hauteur d’accès maximale jusqu’à 18,3 mètres. La tour est destinée à un usage intensif. Elle permet de manipuler des objets encombrants, de stocker du matériel et d’intervenir sur une surface plafond allant jusqu’à 6,5 m².
En cas de fonctionnement non conforme, il est interdit d’utiliser la tour roulante si elle n’a pas été montée verticalement avec une tolérance de 1 %, ou si elle n’a pas été montée selon les instructions fournies. L’usage d’une tour roulante non conforme à ces règles est interdit.
Le résultat attendu est une plateforme stable et réglée, offrant une surface de travail large et ajustable en hauteur, avec une stabilité assurée par les roues à réglage milimétrique et les stabilisateurs. Cette organisation garantit un accès sécurisé et adapté aux différentes hauteurs de travail, avec un montage sécurisé à chaque étape.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de la Tour Generis 450 en termes de stabilité et réglages ?
La tour est équipée de roues de 200 mm à réglage millimétrique assurant une stabilité optimale. Le plancher est réglable tous les mètres, permettant un ajustement précis sur toutes les surfaces. Des stabilisateurs sont fixés à 45° dans chaque angle de la tour pour garantir la stabilité selon la hauteur du plancher.
Comment s’effectue le montage de la Tour Generis 450 pour garantir la sécurité ?
Le montage s’appuie sur des cadres monoblocs emboîtables, avec fixation des garde-corps et installation d’une diagonale horizontale à chaque niveau. Les planchers sont hissés manuellement ou avec corde, et chaque niveau est sécurisé par des sous-lisses et lisses. Les roues sont immobilisées par des freins et la tour doit être montée verticalement avec une tolérance maximale de 1 %.
Quelle est la limite d’utilisation en hauteur et charge maximale de cette tour roulante ?
La hauteur d’accès maximale est de 18,3 mètres. La charge maximale admissible est de 200 kg/m², conforme au décret 2004/924. La tour est conçue pour un usage intensif sur sol plat uniquement.
Quels sont les éléments de compatibilité et modularité de la tour ?
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes Tubesca Comabi, notamment les structures R200 et M368. La réhausse peut se faire mètre par mètre pour un montage sécurisé et adapté aux besoins du chantier.
Quelles sont les précautions d’usage à respecter pour garantir la conformité et la sécurité ?
Il est interdit d’utiliser la tour si elle n’a pas été montée verticalement ou selon les instructions du fabricant. L’usage d’une tour non conforme est prohibé. Il est également interdit d’augmenter la hauteur au-delà de la limite autorisée ou d’utiliser des composants non fournis par Tubesca Comabi.
