POSTE SOUDURE PROTIG 201 AC/DC FV - AVEC ACCESSOIRES - SR26DB-4m - GYS - 063945
Référence : G018063945
Découvrez POSTE SOUDURE PROTIG 201 AC/DC FV - AVEC ACCESSOIRES - SR26DB-4m - GYS - 063945 disponible à l'achat
- Idéal pour le soudage de matériaux jusqu'à 4 mm d'épaisseur
- Procédés TIG AC/DC avec courant ajustable de 10 à 200 A
- Amorçage Lift ou HF pour une utilisation simplifiée
- Mode MMA compatible avec électrodes jusqu'à Ø 4 mm
- Livré avec accessoires pour un démarrage rapide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Le Poste de soudure TIG AC/DC 200 A - PROTIG 201 AC/DC FV est idéal pour le soudage professionnel. Conçu pour assembler tous types de matériaux jusqu'à 4 mm d'épaisseur, notamment l'acier, l'inox, l'aluminium, le cuivre et le titane, il garantit une grande précision dans divers domaines tels que l'artisanat, la maintenance et la tuyauterie.
Ce matériel offre plusieurs procédés de soudage TIG AC/DC, incluant un courant de soudage varié de 10 à 200 A en TIG AC et de 10 à 160 A en TIG DC. Son amorçage Lift ou HF et sa gestion de gâchette (2T/4T/4T LOG) facilitent son utilisation. Compatible avec des torches spécifiques, il comprend également une connectivité pour commandes à distance.
Le mode MMA permet quant à lui d'utiliser des électrodes basiques et rutiles allant jusqu'à Ø 4 mm, avec des aides au soudage intégrées comme le Hot Start et l'Arc Force. Grâce à sa VRD activable, sa technologie PFC et son alimentation monophasée flexible de 85 à 265 V, il est facile à transporter sur site. Ce poste est livré avec un ensemble d'accessoires pour un usage immédiat.
Ce poste propose 6 procédés TIG AC/DC :
- TIG DC Standard : soudage qualitatif sur matériaux ferreux, cuivre, alliages et titane.
- TIG DC Pulsé : maîtrise de la température du bain de fusion, limitation des déformations, adapté aux tôles fines dès 0,3 mm.
- TIG DC Spot : pré-assemblage par pointage.
- TIG AC Easy : utilisation simplifiée avec paramètres prédéfinis, sélection du diamètre d’électrode tungstène.
- TIG AC Standard : dédié au soudage de l’aluminium et ses alliages, avec décapage préalable par courant alternatif.
- TIG AC Spot : pré-assemblage des pièces d’aluminium par pointage.
Deux modes de soudage à l’électrode enrobée (MMA) sont disponibles :
- MMA Standard : accepte électrodes basiques et rutiles jusqu’à Ø 4 mm.
- MMA Pulsé : facilite le soudage vertical montant (tubulures, pipelines).
Le poste dispose de deux types d’amorçage : HF sans contact et LIFT pour environnements électrosensibles. La gestion de la gâchette offre trois modes (2T, 4T, 4T LOG) permettant un contrôle précis du courant de soudage.
Les aides au soudage MMA comprennent l’Antisticking (réduction du collage de l’électrode), le Hot Start réglable (facilite l’amorçage) et l’Arc Force réglable (régulation de la longueur d’arc). Le dispositif VRD (voltage reduction device) est activable pour délivrer le courant uniquement au contact de l’électrode avec la pièce.
Ce poste bénéficie d’une alimentation monophasée flexible voltage (85 à 265 V) avec technologie PFC (Power Factor Correction) qui améliore la stabilité du courant, permet l’utilisation de rallonges jusqu’à 100 m et supporte des variations de tension ponctuelles ou permanentes.
Sa conception robuste comprend une carrosserie renforcée, des patins antichocs, un format peu encombrant et une grande mobilité pour un usage sur site. Il intègre un affichage courant/tension après soudage pour vérification, la mémorisation jusqu’à 50 programmes par procédé, ainsi qu’une connectivité pour commandes à distance (pédale, commande manuelle).

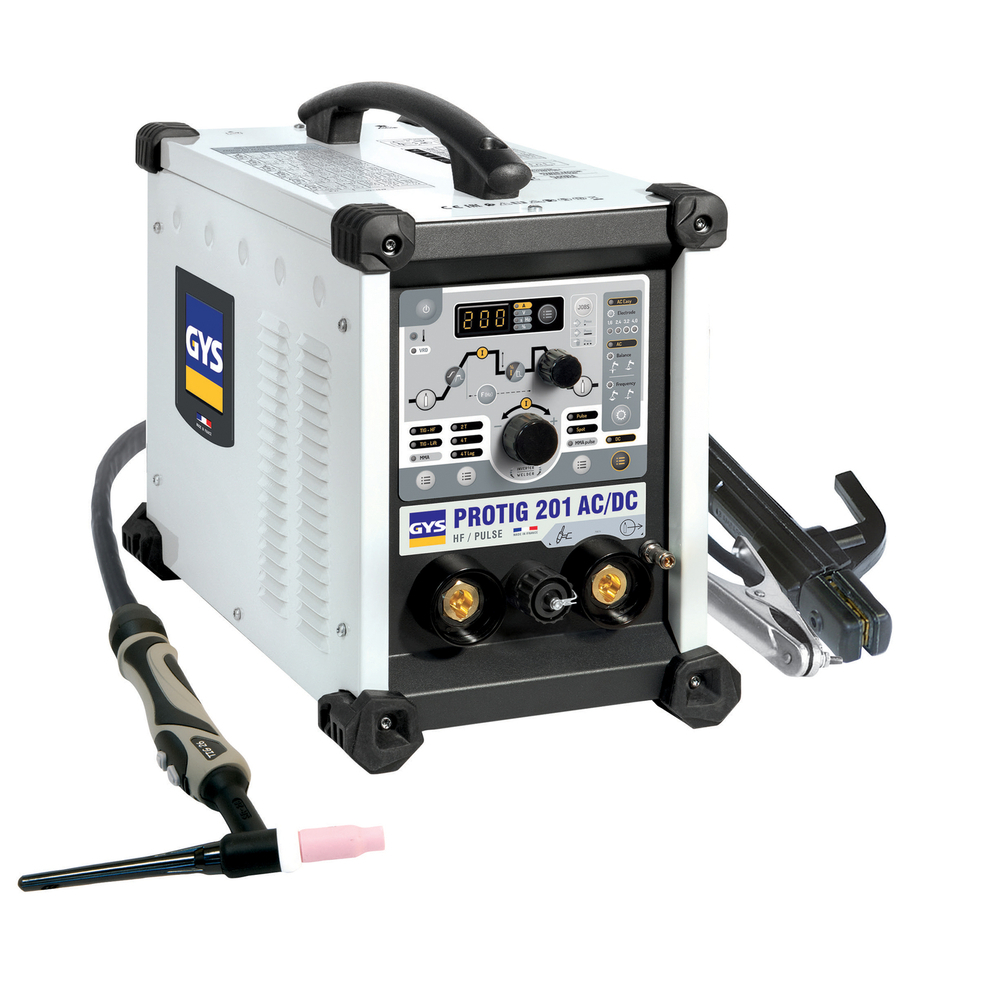

Le poste est livré avec une torche SR26DB de 4 m et un kit MMA, prêt à l’emploi.
Ses dimensions sont de 24 x 41 x 36 cm pour un poids de 15 kg. Il fonctionne sur une puissance de 7,5 kW et répond à la norme EN 60974-1. Ce produit est fabriqué en France.
POSTE DE SOUDURE PROTIG 201 AC/DC FV
Le PROTIG 201 AC/DC FV représente la solution professionnelle de soudage TIG pour assembler tous types de matériaux jusqu’à 4 mm d’épaisseur (acier, l'inox, l'aluminium, le cuivre ou titane). Il offre une très grande précision dans de nombreux domaines tels que l’artisanat, la maintenance ou la tuyauterie.
Procédé TIG AC/DC
• Courant de soudage en TIG DC de 10 à 160 A
• Courant de soudage en TIG AC de 10 à 200 A
• Amorçage Lift ou HF
• Gestion de gâchette 2T / 4T / 4T LOG
• Procédés de soudage : Standard / Pulsé / Spot/ Easy (AC)
• Compatible avec les torches à lamelle et double bouton (avec ou sans potentiomètre)
• Connectivité pour commandes à distance (pédale, commande à distance manuelle)
Procédé MMA
• Courant de soudage en MMA de 10 à 160 A
• Accepte les électrodes Basiques et Rutiles (jusqu’à Ø 4 mm)
• Aides au soudage intégrées : Hot Start réglable, Arc Force réglable et Antisticking
• VRD activable pour abaisser la tension de sortie à vide
• Alimentation monophasée Flexible Voltage de 85 à 265 V
• Technologie «PFC» permet d’utiliser des câbles d’alimentation pouvant atteindre 100 m
• Carrosserie renforcée et patins antichocs
• Peu encombrant et facilement déplaçable sur site
→ Livré avec accessoires
Le fonctionnement général côté utilisateur consiste à connecter la source de courant sur une alimentation monophasée avec prise terre, comprise entre 110 V et 240 V, en veillant à respecter la puissance et les protections électriques adaptées. Le poste s’allume et l’utilisateur sélectionne le procédé de soudage (TIG HF, TIG LIFT ou MMA) via l’interface homme-machine (IHM). Le réglage du courant de soudage et des paramètres spécifiques (fréquence, balance, diamètre d’électrode, modes de gâchette 2T, 4T, 4T LOG) s’effectue par des boutons et un codeur rotatif. Le poste mémorise automatiquement les derniers réglages et offre la possibilité de sauvegarder jusqu’à 50 programmes par procédé.
Le principe d’utilisation en TIG implique de brancher la pince de masse sur le connecteur positif (+) et la torche sur le négatif (–), avec alimentation en gaz Argon. L’amorçage de l’arc peut se faire par haute fréquence (HF) sans contact ou par contact (LIFT) selon l’environnement. L’utilisateur positionne la torche à 2-3 mm de la pièce, appuie sur la gâchette pour amorcer l’arc, puis réalise la soudure en contrôlant le courant et les paramètres via l’IHM. Le poste propose plusieurs sous-procédés TIG (Standard, Pulsé, Spot, AC Easy, AC Standard, AC Spot) adaptés à différents matériaux et épaisseurs, avec réglages précis de la fréquence et de la balance en TIG AC.
En mode MMA, l’utilisateur connecte l’électrode enrobée et la pince de masse, sélectionne le mode MMA standard ou pulsé, puis amorce l’arc en appuyant sur la gâchette. Le poste intègre des aides au soudage telles que Hot Start, Arc Force et Antisticking, réglables via le menu caché. Le mode MMA pulsé facilite le soudage en position verticale montante en limitant la température du bain de fusion.
Le poste est équipé d’une fonction VRD (Voltage Reduction Device) désactivée par défaut, activable via un interrupteur interne, qui délivre le courant uniquement au contact de l’électrode avec la pièce.
L’utilisation est prévue dans des environnements professionnels, notamment en artisanat, maintenance et tuyauterie, pour assembler des matériaux jusqu’à 4 mm d’épaisseur (acier, inox, aluminium, cuivre, titane).
En cas de soudage non conforme, il est conseillé de vérifier les connexions, les réglages de courant, d’amorçage et la compatibilité des torches. Le poste offre une connectivité pour commandes à distance (pédale ou commande manuelle) permettant de moduler le courant de soudage.
Le résultat attendu est une soudure précise et maîtrisée, avec un contrôle fin du courant et des paramètres adaptés au matériau et à la technique utilisée, permettant d’obtenir des assemblages de qualité professionnelle.
Enfin, le poste intègre une ventilation pilotée et, pour la version 201L, un groupe froid avec remplissage et entretien spécifiques à respecter pour le refroidissement de la torche.
Ce résumé d’utilisation reflète strictement les informations d’usage et fonctionnement telles qu’exprimées dans les documents fournis.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quels matériaux peut-on souder avec le poste PROTIG 201 AC/DC FV ?
Ce poste est conçu pour le soudage professionnel de matériaux jusqu’à 4 mm d’épaisseur, notamment l’acier, l’inox, l’aluminium, le cuivre et le titane. Il couvre ainsi un large spectre d’applications en artisanat, maintenance et tuyauterie.
Quels sont les modes et procédés de soudage disponibles sur ce poste ?
Le PROTIG 201 AC/DC FV propose 6 procédés TIG AC/DC (Standard, Pulsé, Spot, AC Easy, AC Standard, AC Spot) adaptés à différents matériaux et épaisseurs, ainsi que deux modes MMA (Standard et Pulsé) acceptant des électrodes jusqu’à Ø 4 mm. Il offre également deux types d’amorçage : HF sans contact et LIFT par contact.
Comment se configure la gestion de la gâchette sur ce poste ?
La gestion de la gâchette propose trois modes : 2 temps (maintien de la pression pour souder), 4 temps (pression unique pour démarrer et arrêter) et 4T LOG (permet de basculer entre deux courants de soudage par impulsion courte). Ces modes facilitent le contrôle précis du courant en fonction des besoins.
Quelle est la fonction VRD et comment l’activer ?
La fonction VRD (Voltage Reduction Device) protège l’utilisateur en ne délivrant le courant de soudage que lorsque l’électrode est en contact avec la pièce. Elle est désactivée d’origine mais peut être activée via un interrupteur interne accessible après dépose du capot du générateur.
Quelles sont les caractéristiques électriques et de mobilité du poste ?
Le poste fonctionne sur une alimentation monophasée flexible voltage de 85 à 265 V avec technologie PFC, permettant une utilisation sur prise 230 V 16 A ou 110 V 32 A, même en utilisation intensive et sur rallonges jusqu’à 100 m. Il pèse 15 kg et bénéficie d’une carrosserie renforcée avec patins antichocs, garantissant une bonne robustesse et mobilité sur chantier.
Comment s’effectue la mémorisation des réglages ?
Le poste mémorise automatiquement les derniers réglages et offre la possibilité de sauvegarder jusqu’à 50 programmes (jobs) par procédé, facilitant la répétabilité et le rappel rapide des configurations adaptées à chaque tâche.
Quels sont les critères essentiels pour choisir un poste de soudage TIG AC/DC comme le PROTIG 201 AC/DC FV ?
Il faut vérifier la compatibilité avec les matériaux à souder (épaisseur et type), la disponibilité des modes TIG AC/DC et MMA adaptés, la gestion précise du courant et des amorçages, la flexibilité d’alimentation électrique, la robustesse et la mobilité du poste, ainsi que les fonctionnalités de sécurité telles que la VRD.
