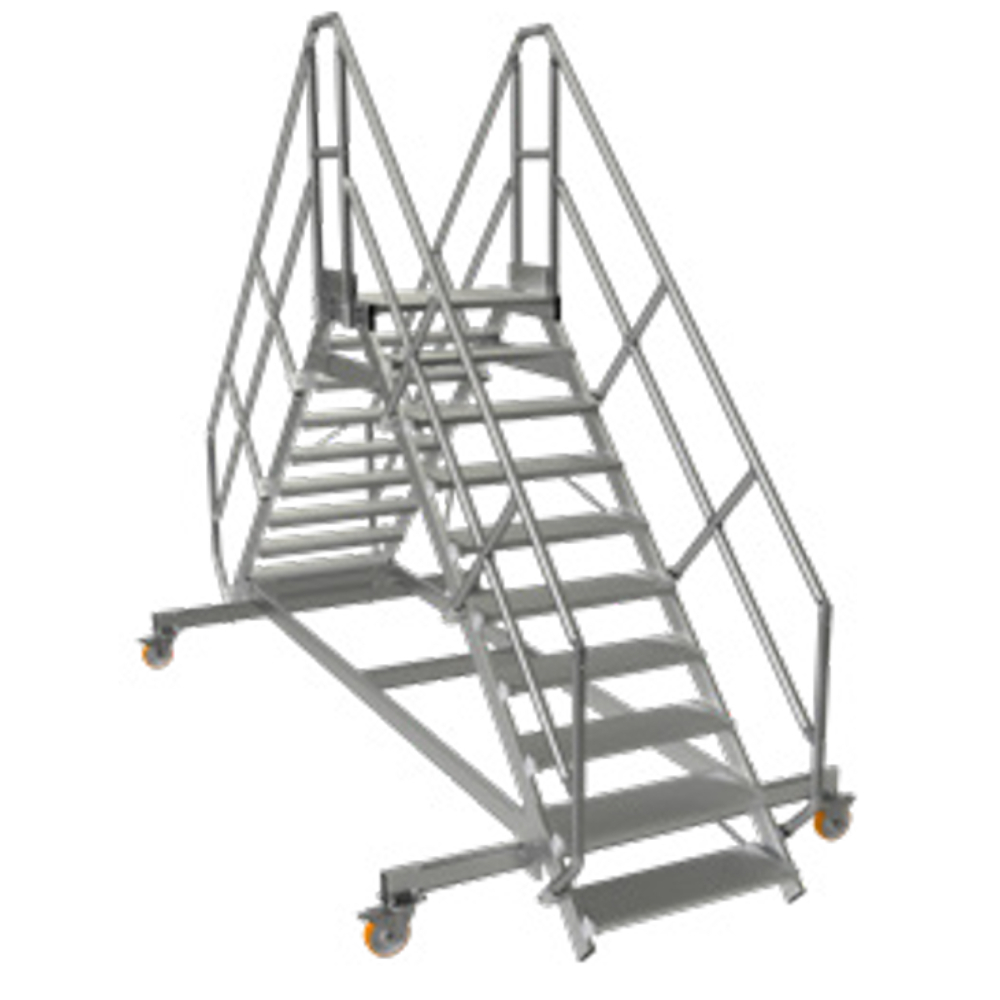

2E MAIN COURANTE PASSER.7M 60D - TUBESCA COMABI - 05908907
Référence : T02505908907
Découvrez 2E MAIN COURANTE PASSER.7M 60D - TUBESCA COMABI - 05908907 disponible à l'achat
- Marches très résistantes à la torsion, boulonnées dans les limons.
- Longueur de plate-forme ajustable jusqu'à 3000 mm.
- Garde-corps intégré sur 2 côtés pour plus de sécurité.
- Roues pivotantes avec frein et barres de renfort pour stabilité.
- Produit livré pré-monté avec notice de montage incluse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Passerelle mobile avec 2 mains courantes en série.
- Longueur standard de la plate-forme : 775 mm pour une inclinaison de 45° ou 780 mm pour 60°.
- Possibilité d’extensions de la plate-forme par modules de 50 mm jusqu’à 3000 mm.
- Plate-forme équipée de garde-corps sur 2 côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- 2 traverses avec roues pivotantes équipées de freins : roues Ø 125 mm côté plan de montée, roues Ø 150 mm côté plate-forme.
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Usage intensif en milieu industriel.
Fonctionnement :
- Escalier avec marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Fixation de l’escalier par des équerres à chaque extrémité.
- Inclinaison possible à 45° ou 60°, avec préconisation de 45° pour plus de confort et sécurité.
- Inclinaison à 60° tolérée dans les espaces réduits, nécessitant une descente face à l’escalier.
- Système roulant débrayable en option (sur demande).
Caractéristiques techniques détaillées :
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Largeur standard des marches : 600 mm (autres largeurs possibles sur gamme).
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Profondeur de marche : 175 mm pour 60°, 225 mm pour 45°.
- Diamètres roues : Ø 125 mm et Ø 150 mm, adaptées à la hauteur du produit.
Dimensions et poids :
- Longueur plate-forme standard 775-780 mm selon inclinaison.
- Extensions possibles de 50 mm à 3000 mm.
- Hauteur maximale par volée : 3000 mm pour 60°, 4000 mm pour 45°.
- Largeur des marches 600 mm (standard).
Performances :
- Garantie 5 ans.
- Résistance adaptée aux environnements industriels.
- Conforme aux normes EN ISO 14122 et EN 1090.
- Escalier et plate-forme conçus pour une charge répartie de 200 kg/m².
Matériaux et composition :
- Aluminium, léger et durable.
- Marches en aluminium fixées par visserie.
- Garde-corps en aluminium avec sous-lisses et plinthes.
Compatibilités :
- Compatible avec extensions et accessoires de la gamme Tubesca-Comabi.
- Portillons et systèmes roulants débrayables en option.
Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 5 ans.
Conditions d’utilisation et recommandations :
- Usage exclusivement en milieu industriel.
- Pour des raisons de sécurité, il est conseillé d’utiliser un revêtement antidérapant (caillebotis) pour une utilisation extérieure.
- Utilisation recommandée avec une inclinaison de 45° pour plus de sécurité.
- Inclinaison à 60° tolérée uniquement dans des espaces restreints avec descente face à l’escalier.
Avantages produit :
- Modularité et évolutivité grâce aux extensions possibles.
- Mobilité facilitée par roues pivotantes avec freins adaptées à la hauteur.
- Sécurité renforcée avec garde-corps, sous-lisses et plinthes.
- Montage simplifié avec livraison en sous-ensembles et notice fournie.
- Adapté à de nombreux secteurs industriels.
Conditionnement, stockage, conservation :
- Produit livré pré-monté en sous-ensembles.
- Stockage conseillé à l’abri des intempéries pour préserver les qualités du matériau.
Informations complémentaires :
- Possibilité d’ajouter un système roulant débrayable sur demande.
- Portillon(s) en option pour une protection complète sur les 4 côtés de la plate-forme.
Cette passerelle modulaire répond aux exigences de sécurité et d’adaptabilité des environnements industriels, offrant un accès sécurisé et confortable pour les opérations de maintenance, logistique et autres travaux en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales des marches et de la plate-forme de cette passerelle ?
Les marches sont très résistantes à la torsion et boulonnées dans les rainures des limons. La longueur standard de la plate-forme est de 775 mm pour une inclinaison de 45° ou 780 mm pour 60°, avec possibilité d’extensions modulaires de 50 mm jusqu’à 3000 mm. La plate-forme est équipée d’un garde-corps sur 2 côtés, avec une hauteur de 1100 mm, sous-lisses et plinthes.
Quels sont les angles d’inclinaison possibles et leurs implications ?
L’escalier peut être installé avec une inclinaison de 45° ou 60°. L’angle de 45° est recommandé pour plus de confort et de sécurité, avec une descente de face. L’inclinaison à 60° est tolérée dans les espaces restreints, mais nécessite une descente face à l’escalier. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
Quelles sont les normes de sécurité auxquelles ce produit est conforme ?
Cette passerelle modulaire est conforme aux normes EN ISO 14122 et EN 1090, garantissant sa sécurité et sa conformité pour un usage industriel intensif. La charge admissible est de 150 kg par marche et 200 kg/m² en charge répartie.
Comment est assurée la mobilité et la stabilité de la passerelle ?
Le produit est équipé de deux traverses avec roues pivotantes munies de freins, avec des diamètres adaptés à la hauteur du produit (Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme). Une barre de renfort sous la plate-forme améliore la rigidité. Un système roulant débrayable est disponible en option.
Quels sont les éléments livrés et les options disponibles ?
La passerelle est livrée pré-montée en sous-ensembles (escalier, plate-forme, garde-corps, supports) avec une notice de montage. Des portillons en option permettent d’obtenir une plate-forme protégée sur les 4 côtés. Des extensions de plate-forme et un système roulant débrayable sont également proposés en option.
