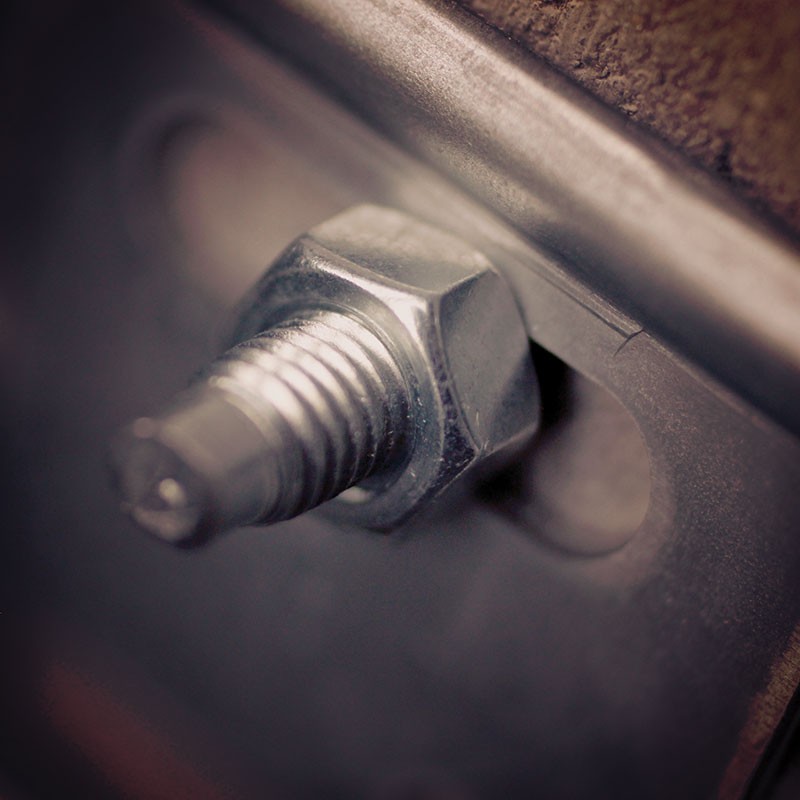

50 goujons d'ancrage acier zingué - M10x120mm - SCELL-IT - BZ-10X120

Installation rapide et efficace grâce à la conception intégrée de l'écrou et de la rondelle prémontés sur l’élément de fixation. Ce système permet une réduction significative de la distance minimale requise au bord du support (Cmin : 68 mm pour M10), de l'entraxe minimal (Smin : 100 mm pour M10) et de l'épaisseur minimale du support (EPmin : 68 mm pour M10), optimisant ainsi l'utilisation dans des espaces restreints. La profondeur d'ancrage effective est de 50 mm, avec une profondeur de perçage minimale de 65 mm, ce qui favorise une installation plus discrète et moins invasive.

Le goujon d'ancrage est en acier électrozingué, disponible également en acier inox A4. Il est destiné à la fixation dans des supports en béton ou pierre non fissurés (C20/25), avec une certification européenne ETA-11/0124 et conforme aux normes ISO 9001:2008 et TS 16949.

Caractéristiques techniques détaillées pour le modèle M10x120 mm :
- Diamètre du goujon : M10
- Longueur totale : 120 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 65 mm
- Épaisseur maximale à fixer : 60 mm
- Longueur de filetage : 82 mm
- Ouverture de clé : 17 mm
- Couple de serrage recommandé : 25 Nm
- Charge de traction maximale : 570 daN
- Charge de cisaillement maximale : 500 daN

Fonctionnement :
Lors de l’application du couple de serrage sur l’écrou, le cône situé dans la bague d’expansion remonte, provoquant l’ouverture des segments qui se plaquent contre les parois de la cavité. Cette action crée une adhérence par frottement dans le matériau support, assurant une fixation solide et fiable.

Usages et applications :
- Fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles
- Portes et portails industriels
- Supportage industriel

Avantages produit :
- Pose simple et rapide à travers l’objet à fixer
- Écrou et rondelle prémontés pour un gain de temps
- Réduction des distances minimales au bord, entraxe et épaisseur du support
- Profondeur d’ancrage réduite, limitant l’impact sur le support
- Solution économique et flexible pour béton non fissuré

Conditions d’utilisation et recommandations :
- Utilisation uniquement dans des supports en béton ou pierre non fissés (C20/25)
- Respecter les profondeurs de perçage et couples de serrage indiqués pour garantir la performance
- Nettoyer soigneusement le trou de perçage avant pose pour assurer une bonne adhérence

Conditionnement :
Le produit est livré en lot de 50 goujons d’ancrage acier zingué M10x120 mm.

Normes et certifications :
- Agrément Technique Européen ETA-11/0124 option 7
- DoP-1488-CPR-0193/W
- Certifié ISO 9001:2008 et TS 16949
- Conforme aux exigences CE

Stockage et conservation :
Conserver dans un endroit sec à l’abri de l’humidité pour éviter toute corrosion prématurée.

Cette fiche technique fournit toutes les données nécessaires pour une utilisation optimale du goujon d’ancrage SCELL-IT BZ-10X120 dans des conditions conformes aux normes en vigueur.
