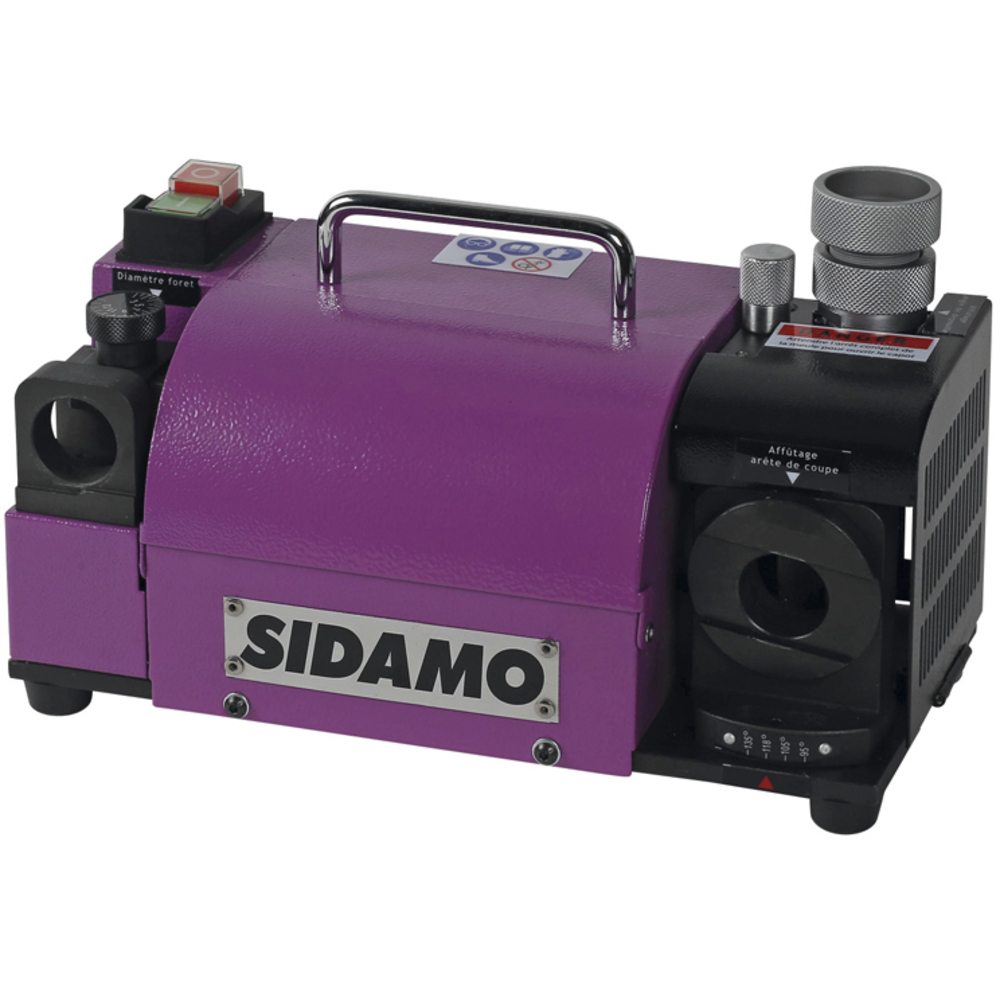

116,82 € Affûteur de forêts HSS pour AF 13 hélicoïdaux SIDAMO - 20113200
Référence : S06620113200
Découvrez Affûteur de forêts HSS pour AF 13 hélicoïdaux SIDAMO - 20113200 disponible à l'achat
Les points clés
- Affûtage précis avec angle réglable de 95 à 135°
- Compatible avec mèches de Ø 3 à 13 mm
- Équipé de 11 pinces ER 20 pour divers diamètres
- Puissance de 180 W pour un affûtage efficace
- Vitesse de broche de 5300 tr/min pour rapidité
529,08 € TTC 440,90 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Grande précision d'usinage et facilité d'utilisation sans formation préalable
Équipés d'une meule d'affûtage CBN
Interrupteur équipé d'une bobine à manque de tension
Poignée de transport
Affûtage de l'angle de pointe
Amincissement de l'âme et correction de lèvre
Affûtage en croix

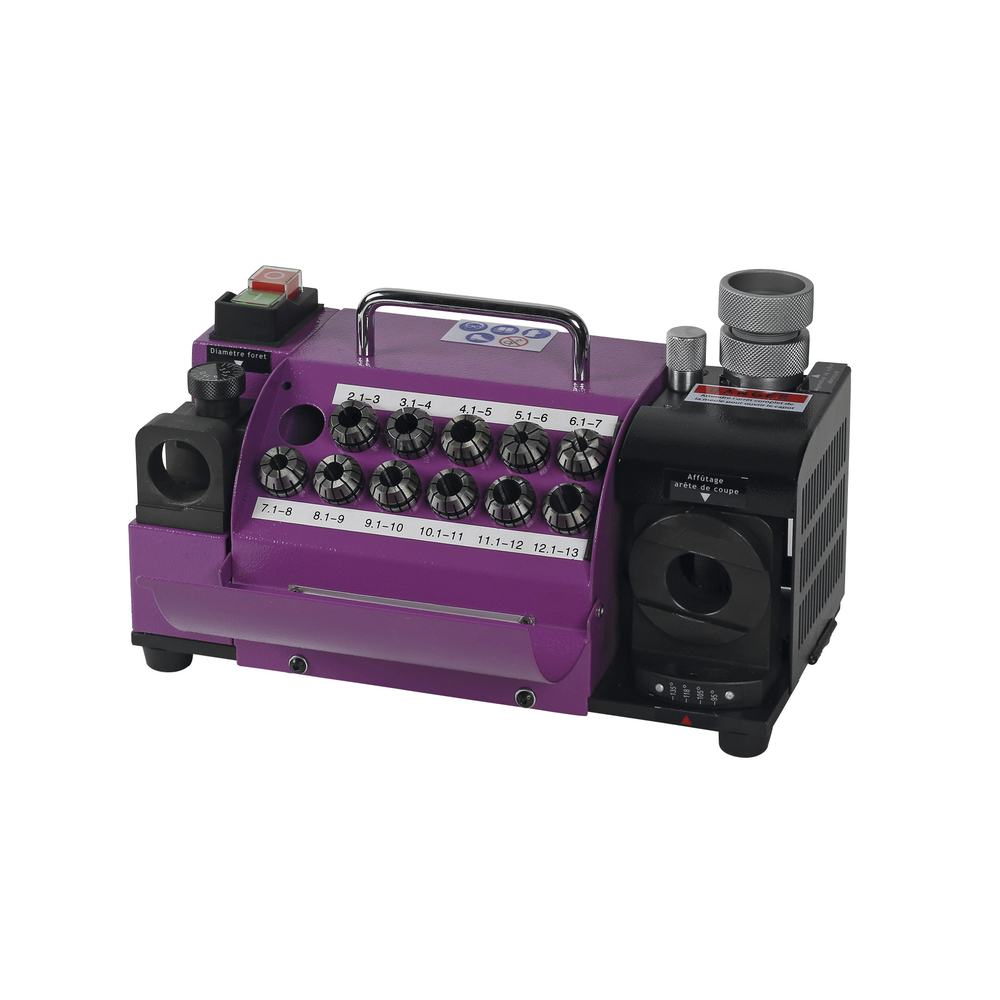

Livrée avec : Livré avec pinces type ER20 / ER40 dans rangement, clés six pans
Affûteur de forets hélicoïdaux HSS conçu pour un usage intensif. Il offre une grande précision d'usinage et une facilité d'utilisation sans formation préalable. L'appareil est équipé d'une meule d'affûtage au diamant CBN, ainsi que d'un interrupteur doté d'une bobine à manque de tension pour la sécurité. Il dispose d'une poignée de transport pour une meilleure maniabilité.
L'affûteur permet l'affûtage de l'angle de pointe, l'amincissement de l'âme, la correction de lèvre et l'affûtage en croix, garantissant une qualité optimale des forets.
Caractéristiques techniques :
- Capacité d'affûtage : forets de Ø 3 à 13 mm
- Angle d'affûtage réglable de 95° à 135°
- Nombre de pinces fournies : 11, de diamètres 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 mm
- Type de pinces : ER 20
- Vitesse de broche : 5300 tr/min
- Puissance : 180 W
- Alimentation : 230 V monophasé
- Poids : 8,07 kg
- Dimensions : 285 mm (longueur) x 160 mm (hauteur) x 140 mm (largeur)
Le produit est livré avec un rangement pour les pinces ER20/ER40 ainsi que des clés six pans.
Cet affûteur est adapté pour un usage professionnel nécessitant précision et efficacité dans l'entretien des forets hélicoïdaux.
L'affûteur permet l'affûtage de l'angle de pointe, l'amincissement de l'âme, la correction de lèvre et l'affûtage en croix, garantissant une qualité optimale des forets.
Caractéristiques techniques :
- Capacité d'affûtage : forets de Ø 3 à 13 mm
- Angle d'affûtage réglable de 95° à 135°
- Nombre de pinces fournies : 11, de diamètres 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 mm
- Type de pinces : ER 20
- Vitesse de broche : 5300 tr/min
- Puissance : 180 W
- Alimentation : 230 V monophasé
- Poids : 8,07 kg
- Dimensions : 285 mm (longueur) x 160 mm (hauteur) x 140 mm (largeur)
Le produit est livré avec un rangement pour les pinces ER20/ER40 ainsi que des clés six pans.
Cet affûteur est adapté pour un usage professionnel nécessitant précision et efficacité dans l'entretien des forets hélicoïdaux.
Hauteur (cm)
16.00
Largeur (cm)
14.00
Longueur (cm)
28.00
Poids net (Kg)
8.07
Puissance (W)
180
Alimentation (V)
230 V mono
Vitesse de broche (tr/min)
5300
Capacité d'affûtage (mm)
Ø 3 à 13
Angle d'affûtage (°)
95 à 135
Nombre de pinces
11
Diamètre des pinces incluses (mm)
3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13
Type pinces
ER 20
L'affûteur fonctionne en insérant le foret dans un mandrin porte-foret adapté au diamètre du foret, puis en réglant la longueur et l'angle d'affûtage. L'utilisateur choisit la pince correspondant au diamètre du foret, l'insère dans le porte-pince, puis monte le foret dans le mandrin porte-foret sans serrer complètement. Le diamètre du foret est sélectionné à l'aide d'un sélecteur gradué. Le mandrin porte-foret est ensuite inséré dans le logement prévu, mis en butée, tourné pour vérifier la position de la pointe, puis serré.
L'affûtage de l'arête de coupe s'effectue en réglant l'angle d'affûtage entre 95° et 135°, puis en mettant la machine en marche. Le mandrin porte-foret est inséré dans l'orifice dédié à l'affûtage de l'arête de coupe, puis tourné de droite à gauche jusqu'à disparition du bruit d'affûtage. L'opération est répétée après avoir tourné le mandrin à 180°. L'affûtage de la dépouille se fait de manière similaire, en insérant le mandrin dans l'orifice correspondant et en réglant l'angle via une vis de réglage.
L'utilisation est réservée à l'affûtage de forets hélicoïdaux HSS, cobalt ou carbure (ce dernier avec une meule diamant en option). L'appareil est destiné à un usage intensif et doit être placé sur une surface plane, stable et bien éclairée. L'utilisateur doit porter des équipements de protection individuelle adaptés (gants, lunettes, chaussures de sécurité) et maintenir une position stable durant l'opération. Il est important de ne pas exercer une pression excessive sur le foret pendant l'affûtage pour préserver la durée de vie de l'outil et de la machine.
En cas de fonctionnement non conforme, il faut arrêter la machine avant toute opération de mise en position ou de nettoyage, vérifier que le foret est correctement monté et que les protections sont en place. Le foret ne doit pas être endommagé ou déformé. Il est interdit de toucher la meule en mouvement ou de la nettoyer lorsqu'elle tourne. La machine doit être maintenue propre et non encombrée.
Le résultat attendu est un affûtage précis de l'angle de pointe, l'amincissement de l'âme, la correction de la lèvre et un affûtage en croix, assurant une qualité optimale des forets hélicoïdaux. L'affûtage est réalisé jusqu'à disparition du bruit de la meule sur le foret, indiquant la fin de l'opération.
(Cette synthèse est basée exclusivement sur les informations d'usage présentes dans la notice d'instructions et la fiche produit fournies, notamment les pages 6, 10 et 11 de la notice.)
L'affûtage de l'arête de coupe s'effectue en réglant l'angle d'affûtage entre 95° et 135°, puis en mettant la machine en marche. Le mandrin porte-foret est inséré dans l'orifice dédié à l'affûtage de l'arête de coupe, puis tourné de droite à gauche jusqu'à disparition du bruit d'affûtage. L'opération est répétée après avoir tourné le mandrin à 180°. L'affûtage de la dépouille se fait de manière similaire, en insérant le mandrin dans l'orifice correspondant et en réglant l'angle via une vis de réglage.
L'utilisation est réservée à l'affûtage de forets hélicoïdaux HSS, cobalt ou carbure (ce dernier avec une meule diamant en option). L'appareil est destiné à un usage intensif et doit être placé sur une surface plane, stable et bien éclairée. L'utilisateur doit porter des équipements de protection individuelle adaptés (gants, lunettes, chaussures de sécurité) et maintenir une position stable durant l'opération. Il est important de ne pas exercer une pression excessive sur le foret pendant l'affûtage pour préserver la durée de vie de l'outil et de la machine.
En cas de fonctionnement non conforme, il faut arrêter la machine avant toute opération de mise en position ou de nettoyage, vérifier que le foret est correctement monté et que les protections sont en place. Le foret ne doit pas être endommagé ou déformé. Il est interdit de toucher la meule en mouvement ou de la nettoyer lorsqu'elle tourne. La machine doit être maintenue propre et non encombrée.
Le résultat attendu est un affûtage précis de l'angle de pointe, l'amincissement de l'âme, la correction de la lèvre et un affûtage en croix, assurant une qualité optimale des forets hélicoïdaux. L'affûtage est réalisé jusqu'à disparition du bruit de la meule sur le foret, indiquant la fin de l'opération.
(Cette synthèse est basée exclusivement sur les informations d'usage présentes dans la notice d'instructions et la fiche produit fournies, notamment les pages 6, 10 et 11 de la notice.)
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelle est la plage de diamètres de forets que cet affûteur peut traiter ?
L'affûteur SIDAMO AF 13 permet d'affûter des forets hélicoïdaux HSS dont le diamètre varie de 3 à 13 mm. Cette plage offre une bonne flexibilité pour différents usages.
Quels types d’affûtage sont réalisables avec cet appareil ?
Il permet l’affûtage de l’angle de pointe, l’amincissement de l’âme, la correction de lèvre ainsi que l’affûtage en croix, assurant une remise en état précise des forets.
Quels accessoires sont fournis avec cet affûteur ?
Le produit est livré avec 11 pinces de type ER20 couvrant les diamètres de 3 à 13 mm, un rangement pour ces accessoires ainsi que des clés six pans pour les réglages.
Comment l’affûteur garantit-il la sécurité électrique lors de son utilisation ?
L’appareil intègre un interrupteur équipé d’une bobine à manque de tension, ce qui permet de couper automatiquement l’alimentation en cas de coupure électrique, renforçant la sécurité d’utilisation.
Quelle est la vitesse de rotation de la meule et quelle est sa nature ?
La broche tourne à 5300 tours par minute et la meule d’affûtage est en diamant, ce qui assure une performance optimale et une grande précision d’usinage.
