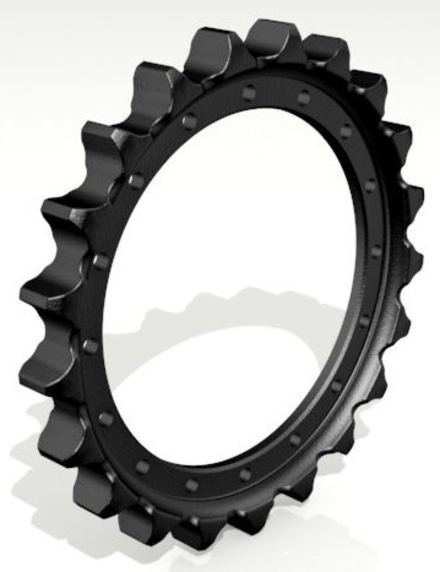

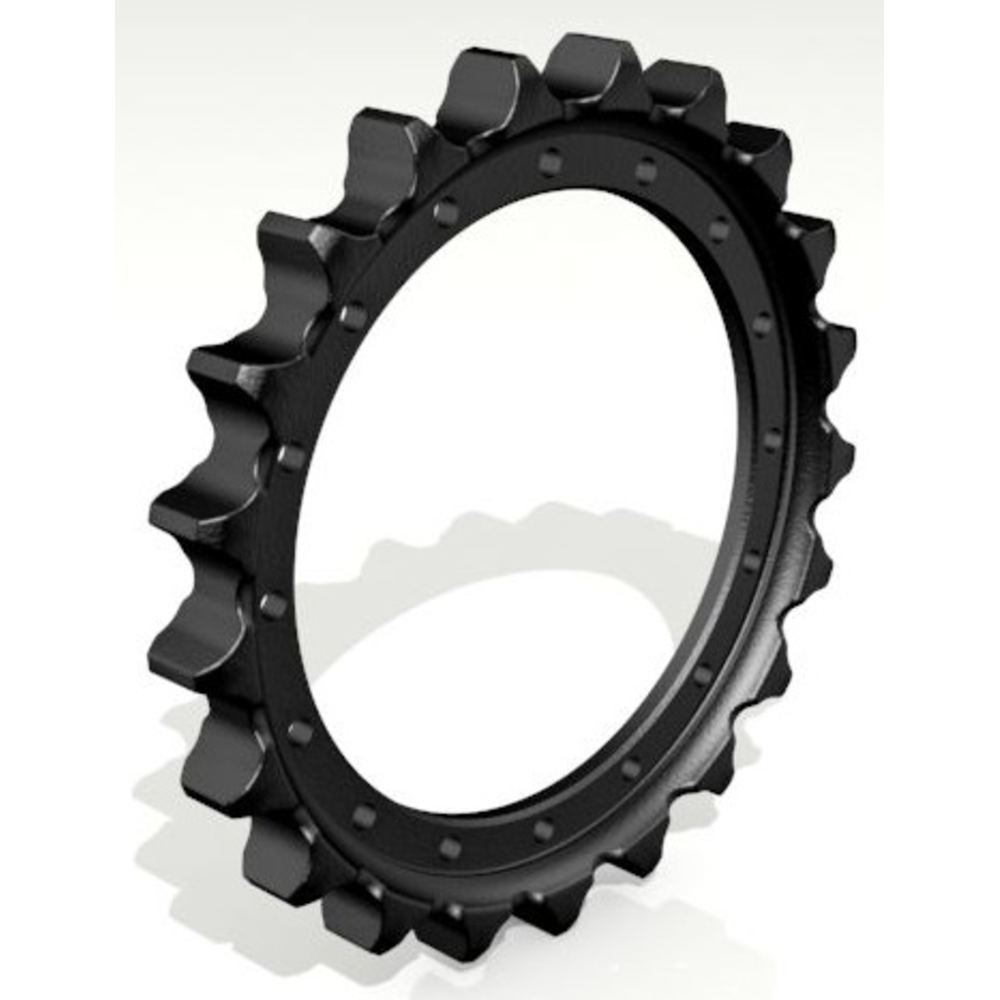

BARBOTIN 21 DENTS - AS173705 - 173705
Référence : V006AS173705
Découvrez BARBOTIN 21 DENTS - AS173705 - 173705 disponible à l'achat
La roue Dentée ou barbotin assure l'entraînement de vos chenilles par l'insertion de ses dents dans les maillons des chenilles.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Barbotin adaptable sur
KOMATSU PC75-1
KOMATSU PC75-2R
NEUSON ET90
Caractéristiques techniques :
- Nombre de dents : 21
- Nombre de trous de fixation : 12
- Diamètre extérieur (ØE) : 491 mm

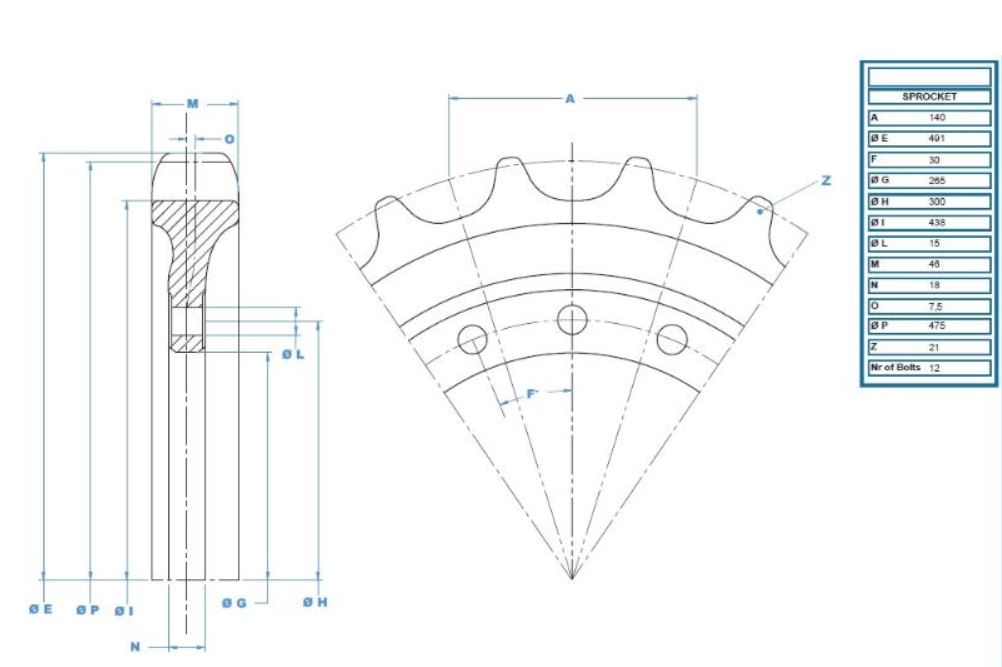

Dimensions détaillées (selon le schéma technique) :
- A : 140 mm
- ØE : 491 mm
- F : 30 mm
- ØG : 285 mm
- ØH : 300 mm
- ØI : 438 mm
- L : 15 mm
- M : 40 mm
- N : 18 mm
- O : 7,5 mm
- ØP : 475 mm
- Nombre de boulons : 12
Ce barbotin est conçu pour être utilisé en remplacement ou adaptation sur les engins Komatsu PC75-1, PC75-2R et Neuson ET90. Sa conception assure une compatibilité optimale avec ces modèles.
Le produit est un composant mécanique essentiel du système de transmission des engins, permettant la transmission du mouvement et la traction via ses 21 dents.
Aucune information spécifique sur les matériaux, normes, certifications, conditions d’utilisation ou stockage n’est mentionnée dans le document fourni.
21 dents
12 trous
Ø491
Questions produits
Sur quels modèles d’engins ce barbotin est-il compatible ?
Ce barbotin 21 dents est adaptable sur les modèles Komatsu PC75-1, Komatsu PC75-2R et Neuson ET90. Il est conçu pour assurer une compatibilité optimale avec ces engins.
Quelles sont les dimensions principales du barbotin ?
Le barbotin présente un diamètre extérieur de 491 mm, un diamètre de fixation de 475 mm, et 12 trous de fixation. Sa largeur est de 30 mm et il comporte 21 dents.
Comment le barbotin assure-t-il la transmission du mouvement ?
La roue dentée ou barbotin transmet le mouvement en s’engageant par ses dents dans les maillons des chenilles, ce qui permet l’entraînement et la traction de l’engin.
Combien de trous de fixation possède ce barbotin et quelle est leur disposition ?
Le barbotin est équipé de 12 trous de fixation répartis selon un diamètre de 475 mm, permettant un montage sécurisé et adapté aux modèles spécifiés.
Quelles sont les dimensions détaillées à prendre en compte pour l’installation ?
Outre le diamètre extérieur de 491 mm, il faut considérer une épaisseur de 15 mm, un diamètre intérieur de 438 mm, ainsi que d’autres mesures précises telles que 140 mm pour la dimension A et 40 mm pour la hauteur M, comme indiqué dans le schéma technique.
