BARBOTIN 23 DENTS - FT3057
Référence : V006FT3057
Découvrez BARBOTIN 23 DENTS - FT3057 disponible à l'achat

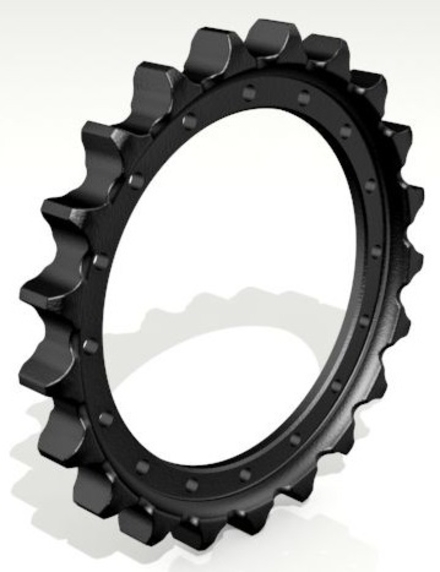

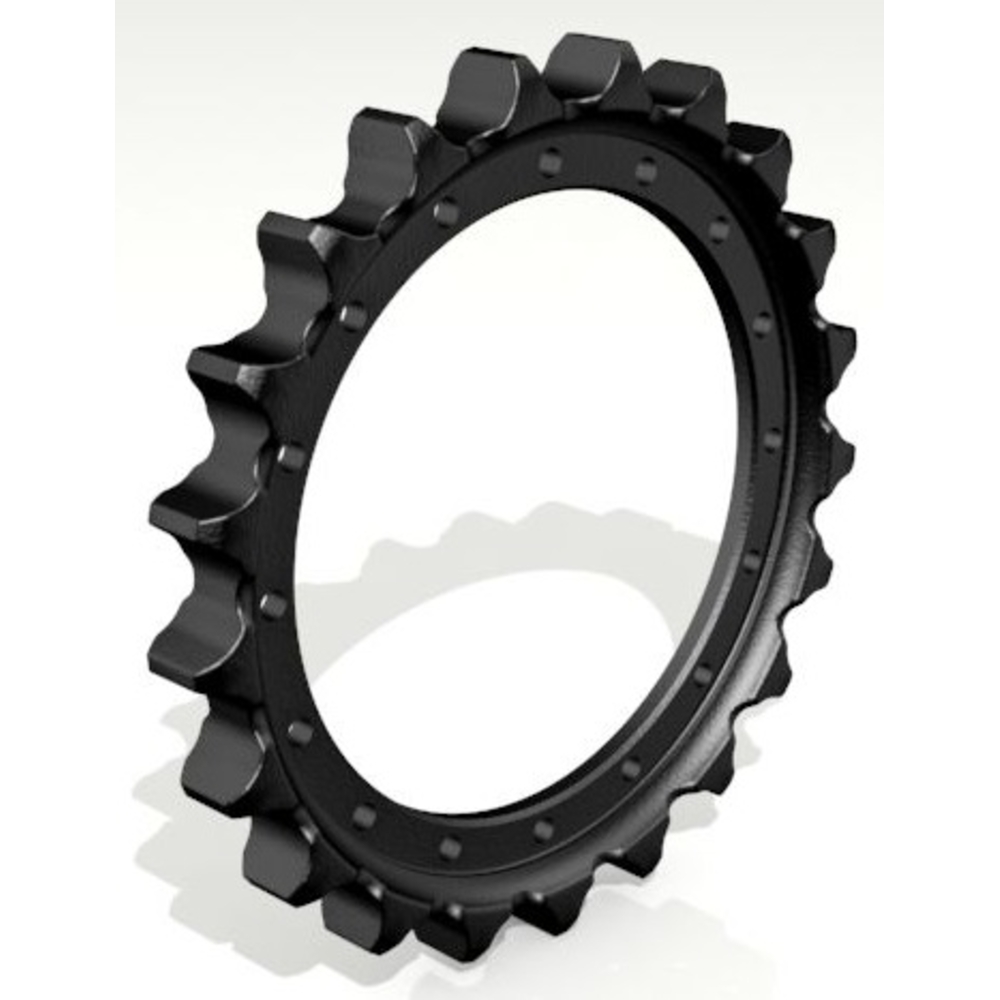

La roue Dentée ou barbotin assure l'entraînement de vos chenilles par l'insertion de ses dents dans les maillons des chenilles.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Compatible avec
HITACHI-FIAT FH150LC
Description :
- Barbotin à 23 dents conçu pour s'adapter aux équipements HITACHI-FIAT FH150LC.
Caractéristiques techniques :
- Nombre de dents : 23
- Nombre de trous de fixation : 22
- Diamètre extérieur (E) : 650 mm
- Présence de découpes pour sable (Sandcuts) : oui
Dimensions détaillées (en mm) selon le schéma technique (page 1 du PDF) :
- A : 171,1
- M : 71
- N : 20
- O : 15,5
- Ø G : 365
- Ø H : 405
- Ø I : 581
- Ø L : 18
- Ø P : 634,17
Fonctionnement et usage :
- Le barbotin est une pièce d'engrenage utilisée dans les systèmes de transmission de puissance, ici spécifiquement pour les engins de chantier HITACHI-FIAT FH150LC.
- Les 23 dents assurent l'entraînement et la transmission du mouvement.
- Les 22 trous permettent un montage sécurisé sur l'axe ou la roue dentée correspondante.
- Les découpes pour sable (Sandcuts) facilitent l'évacuation des particules et réduisent l'usure.
Matériaux et composition :
- Non précisés dans le document.
Performances :
- Non spécifiées directement, mais la précision des dimensions et la présence des découpes indiquent une conception optimisée pour la durabilité et la compatibilité mécanique.
Normes et certifications :
- Non mentionnées.
Conditionnement, stockage et conservation :
- Non spécifiés.
Recommandations d'utilisation :
- Utiliser exclusivement avec les modèles HITACHI-FIAT FH150LC pour garantir la compatibilité et la sécurité.
- Veiller à un montage conforme aux spécifications dimensionnelles pour éviter tout dysfonctionnement.
Avantages produit :
- Compatibilité précise avec un modèle d'engin reconnu.
- Grande robustesse assurée par la conception et les dimensions rigoureuses.
- Évacuation optimisée des particules grâce aux découpes pour sable.
Cette synthèse reprend toutes les informations disponibles dans la fiche produit et le document technique fourni.
23 DENTS
22 TROUS
Ø 650mm
Questions produits
À quoi sert le barbotin 23 dents - FT3057 dans un engin de chantier ?
Le barbotin assure l'entraînement des chenilles en engageant ses 23 dents dans les maillons. Il transmet ainsi le mouvement nécessaire à la propulsion de l'engin HITACHI-FIAT FH150LC.
Quelles sont les dimensions et caractéristiques techniques principales de ce barbotin ?
Ce modèle possède 23 dents, 22 trous de fixation et un diamètre extérieur de 650 mm. Les dimensions détaillées sont précisées dans le schéma technique, notamment une longueur A de 171,1 mm et un diamètre P de 634,17 mm.
Comment les découpes pour sable (Sandcuts) influent-elles sur la performance du barbotin ?
Les découpes pour sable facilitent l’évacuation des particules abrasives, réduisant ainsi l’usure des dents et prolongeant la durée de vie du barbotin.
Ce barbotin est-il compatible avec d’autres modèles d’engins que le HITACHI-FIAT FH150LC ?
Il est spécifiquement conçu pour être compatible avec le modèle HITACHI-FIAT FH150LC. Toute utilisation sur un autre modèle pourrait compromettre la sécurité et le bon fonctionnement.
Quels sont les points à vérifier pour garantir un montage sécurisé du barbotin ?
Il est essentiel de respecter les dimensions précises, notamment le nombre et l’alignement des 22 trous de fixation, ainsi que le positionnement exact sur l’axe. Un montage conforme évite les dysfonctionnements et assure la durabilité.
