ÉCHAFAUDAGE NEOLIUM 200 LINE TRAVAIL 14M - TUBESCA COMABI - 02921812
Référence : T02502921812
Découvrez ÉCHAFAUDAGE NEOLIUM 200 LINE TRAVAIL 14M - TUBESCA COMABI - 02921812 disponible à l'achat
- Conçu pour un usage professionnel intensif
- Hauteur de travail 14 mètres max
- Montants en aluminium robustes de 50 mm
- Adapté aux sols plats et dénivelés
- Charge maximale de 200 kg/m²
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

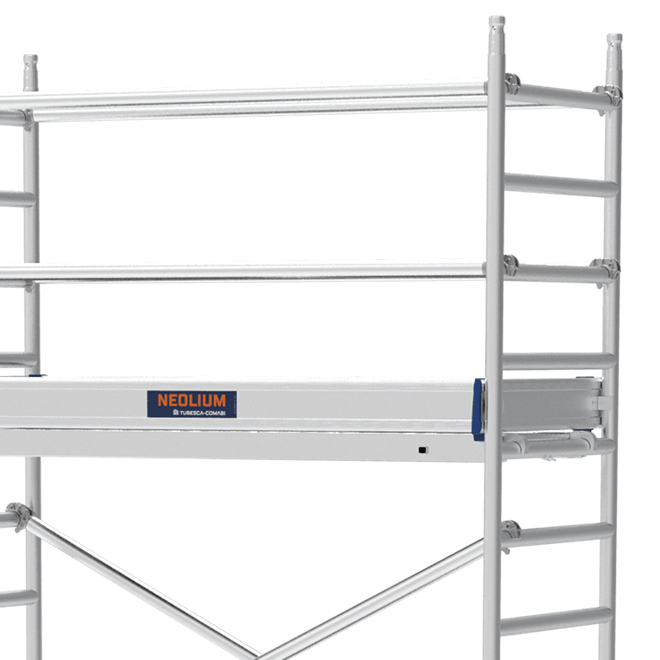

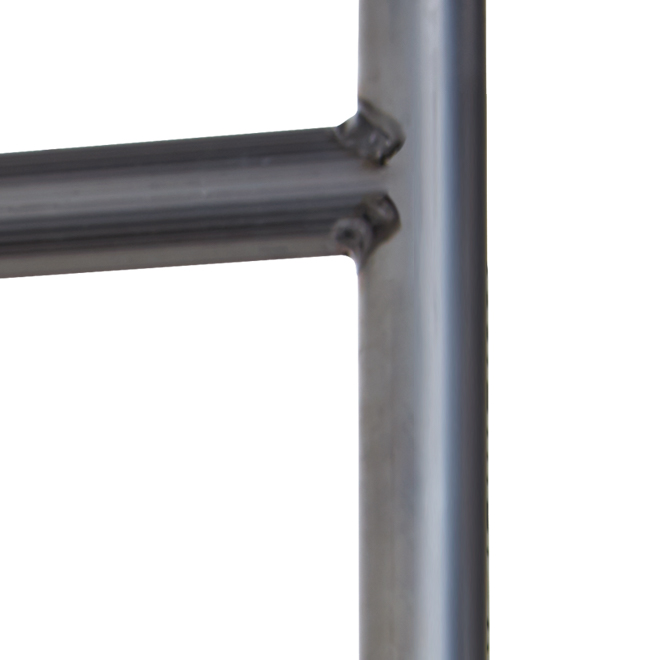

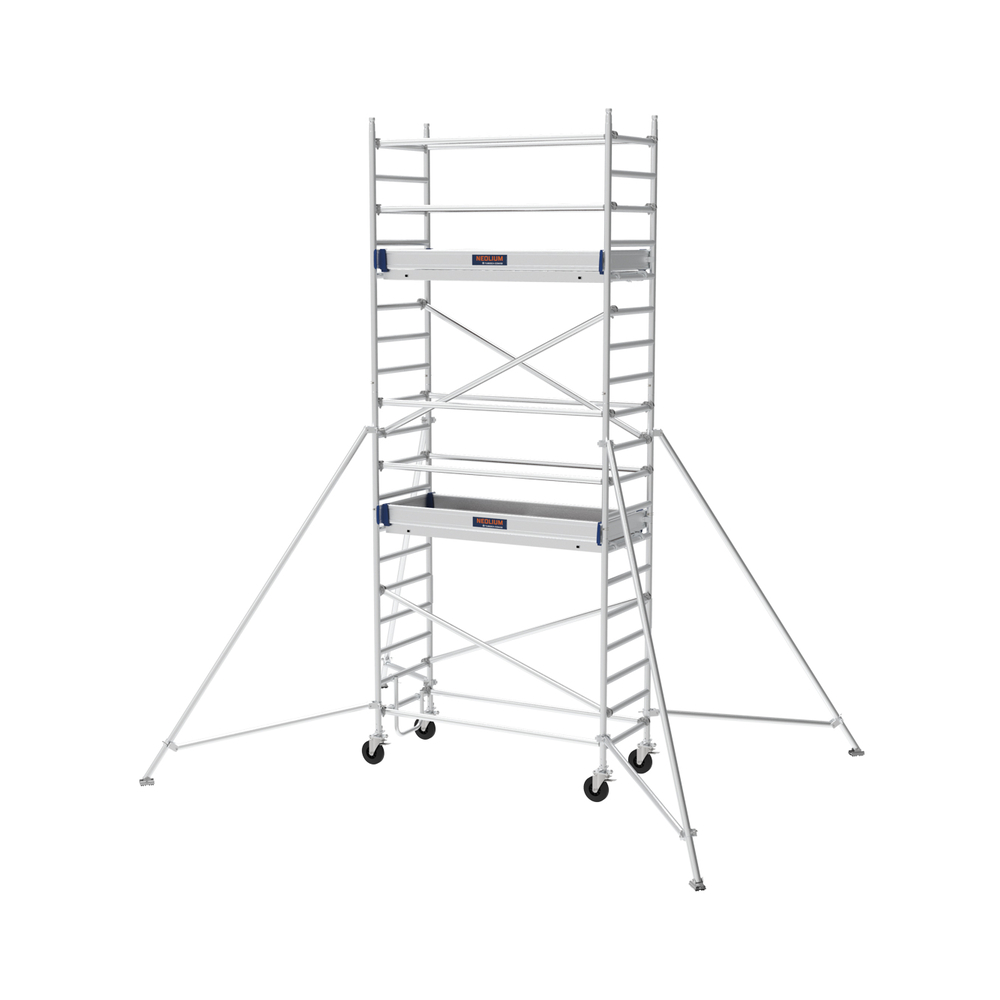

Le Neolium 200 Line est un échafaudage roulant aluminium soudé aux montants robustes d'un diamètre de 50 mm. Echafaudage muni de lisses et de planchers de 2,08 m. Cet échafaudage est conçu pour un usage professionnel ultra-intensif, sur sol plat, dénivelé et en décalage de niveau.

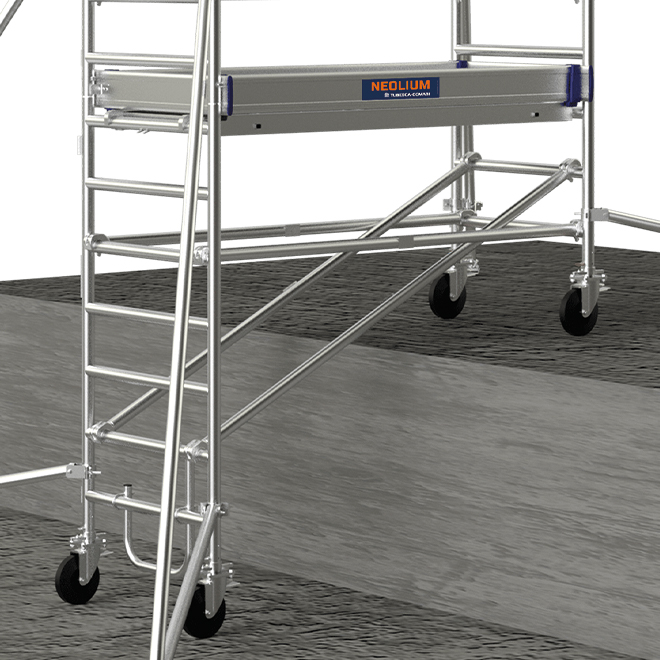

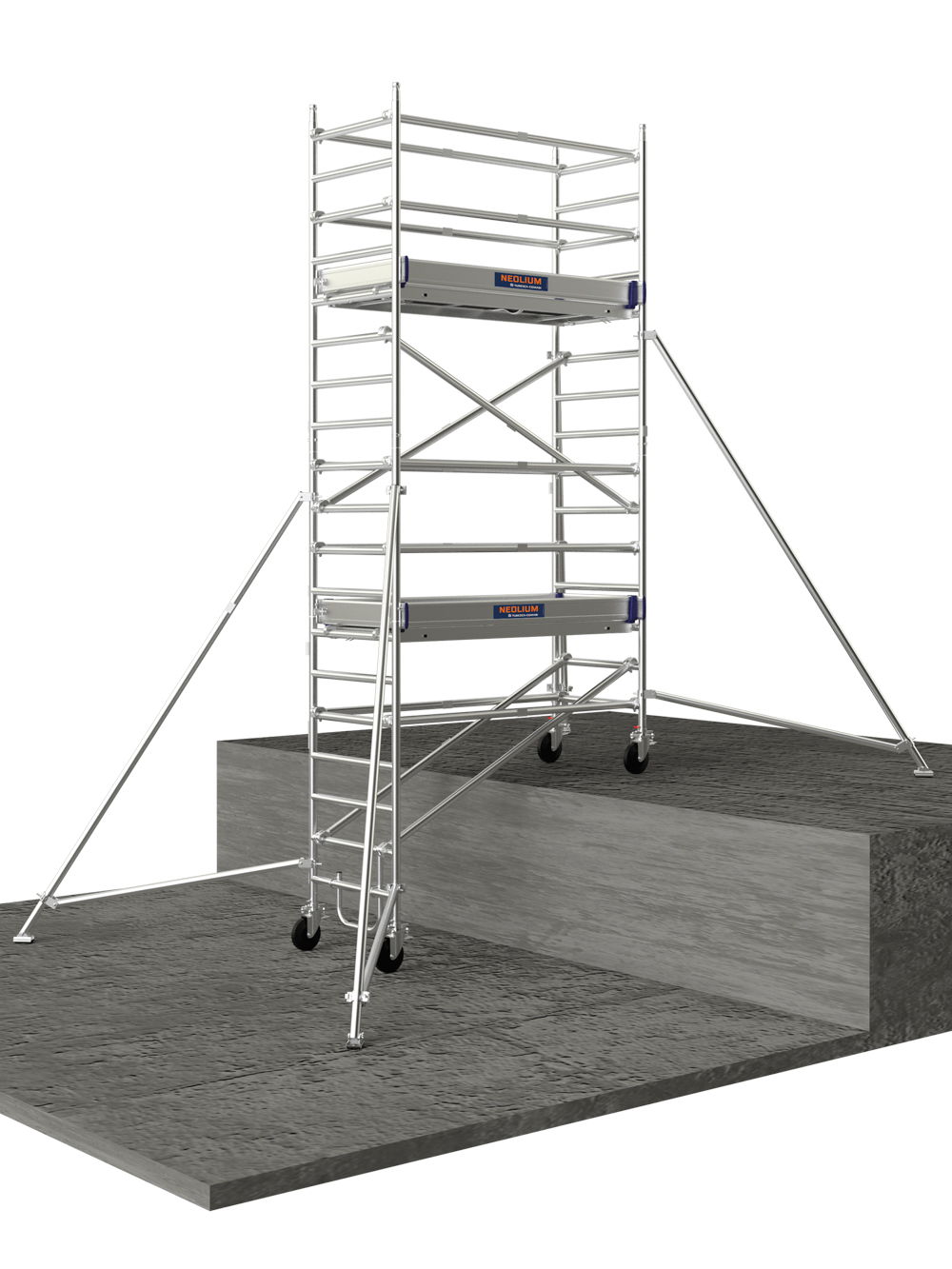

Cet échafaudage est adapté à une utilisation sur sol plat, en dénivelé et en décalage de niveau grâce à un système intégré de décalage de niveau. Il permet d’atteindre une hauteur d’accès ou de travail maximale de 14 mètres.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Hauteur d’accès/de travail maxi : 14 m
- Matière : aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004//1
- Conformité au décret 2004/924
Dimensions et poids pour la référence 02921812 (hauteur de travail 14 m) :
- Hauteur hors tout : 13,13 m
- Hauteur plancher/plate-forme : 12 m
- Nombre de planchers : 6
- Poids : 377 kg
- Largeur hors tout sans stabilisateur : 0,92 m
- Largeur hors tout avec stabilisateur : 4,71 m
- Longueur hors tout sans stabilisateur : 2,26 m
- Longueur hors tout avec stabilisateur : 5,9 m

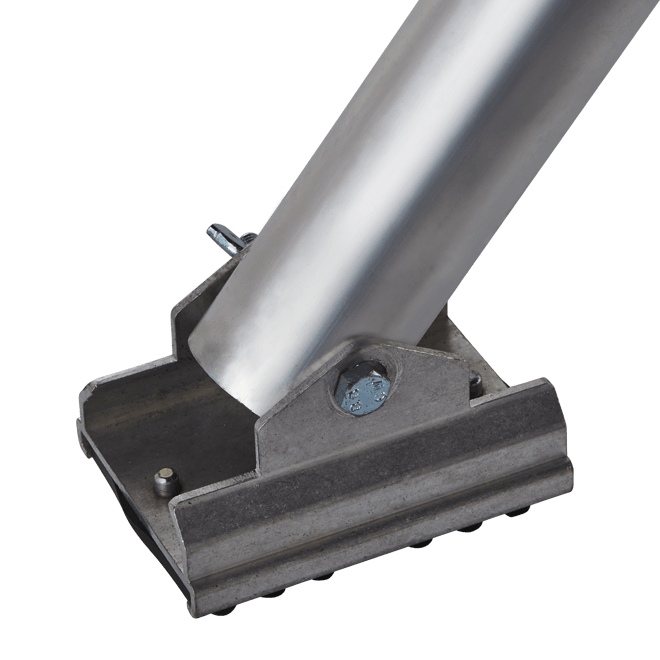

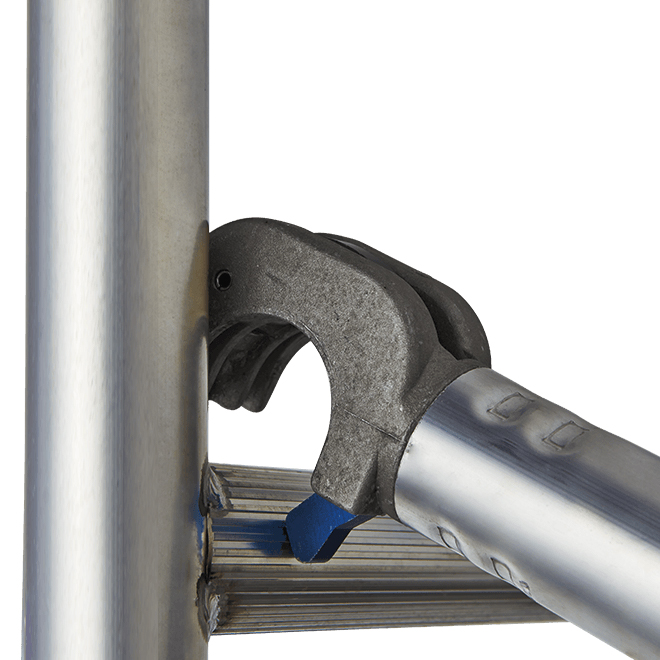

Le système de liaison est fiable et s’effectue en un seul geste. Le stabilisateur est équipé d’une platine anti-dérapante orientable. Les plinthes et garde-corps lisses assurent la sécurité de l’utilisateur. Ce produit est conçu pour répondre aux exigences professionnelles les plus strictes, garantissant robustesse, sécurité et facilité d’utilisation.
Le conditionnement, le stockage et la conservation doivent respecter les recommandations habituelles pour les échafaudages en aluminium afin de préserver la qualité et la sécurité du matériel.
Pour le montage, insérer deux roues par échelle de base, puis fixer les lisses sur l’échelon n°1 en vérifiant leur bon verrouillage. Les diagonales de base se fixent sur les échelons n°2 et n°5. Il est important de vérifier le niveau de la base à l’aide d’un niveau à bulle en trois phases et de régler la hauteur des roues si nécessaire, afin d’assurer la verticalité de l’échafaudage.

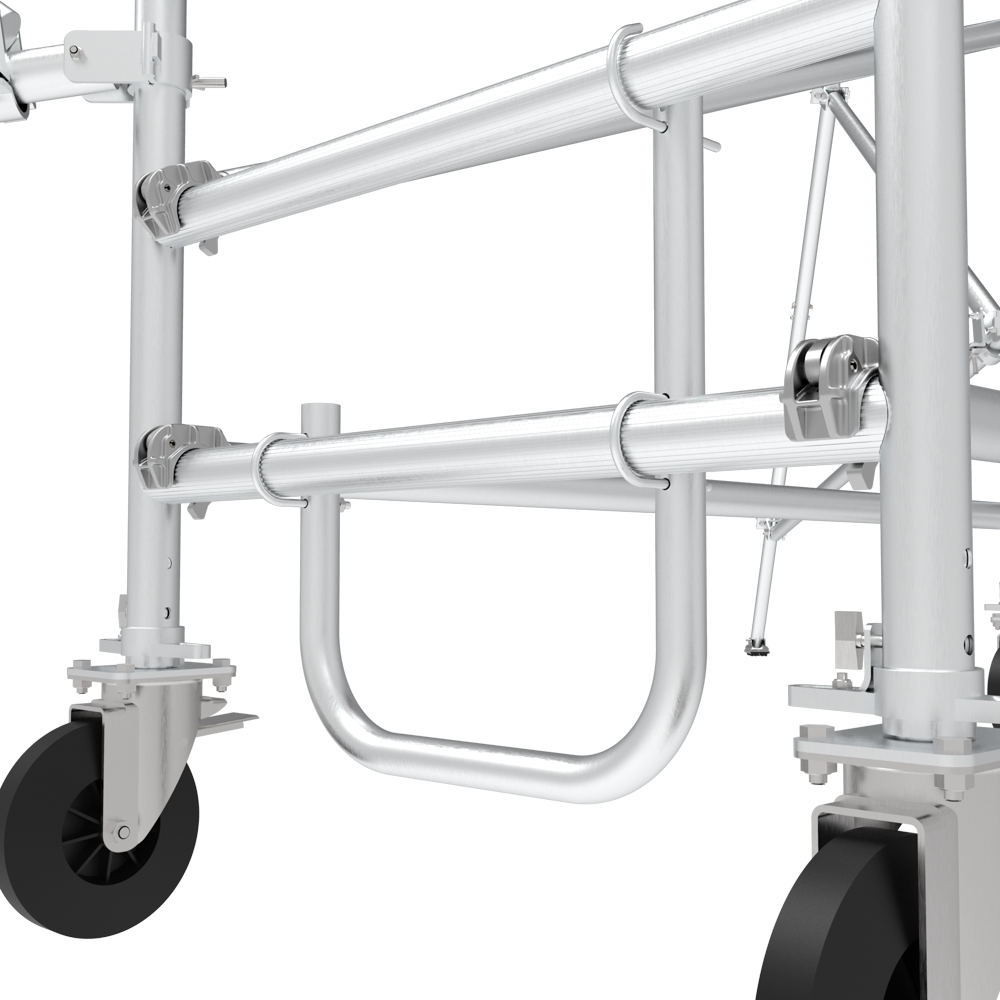

Le berceau d’accès se place sur les échelons n°1 et n°2, fixé par quatre écrous M8 et un écrou papillon. Ensuite, les rallonges de 1 mètre se montent sur les rallonges 1,50 mètre, verrouillées par quatre goupilles clip tube Ø10.

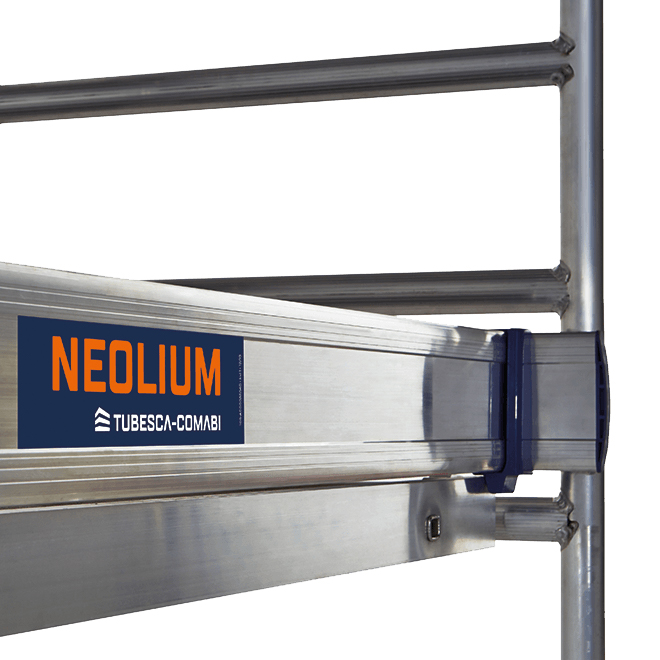

Le plancher à trappe se positionne sur l’échelon n°7. Pour le montage des lisses supérieures et inférieures, il faut s’asseoir sur ce plancher, puis fixer les lisses aux échelons n°11 et n°9 respectivement, en veillant à bien les plaquer contre les montants. Le plancher se verrouille en poussant la fourchette de chaque côté.
Les plinthes se mettent en position en butée contre les échelles, avec un appui centré sur le plancher grâce aux guides plinthe. Les plinthes longitudinales se placent ensuite dans ces guides.
Cet échafaudage est utilisé sur sol plat, en dénivelé et en décalage de niveau grâce à un système intégré. Il est destiné à un usage professionnel ultra-intensif, permettant d’atteindre une hauteur de travail maximale de 14 mètres. Le travail sur un plancher n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
En cas de montage non conforme, le manuel indique que toutes les goupilles nécessaires et verrous doivent être bien en place, et que les composants endommagés ou défectueux doivent être remplacés par des pièces d’origine.
Le résultat attendu est un échafaudage stable, vertical, sécurisé par des stabilisateurs obligatoires selon la hauteur, et prêt à permettre l’accès à la zone de travail en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage NEOLIUM 200 LINE ?
Le NEOLIUM 200 LINE est un échafaudage roulant en aluminium soudé avec des montants et échelons de diamètre 50 mm. Il est conçu pour un usage professionnel ultra-intensif, avec une charge maximale de 200 kg/m² et une hauteur de travail maximale de 14 mètres. Il est conforme à la norme EN 1004-1 et au décret 2004/924.
Comment cet échafaudage assure-t-il la stabilité sur sol plat, en dénivelé et en décalage de niveau ?

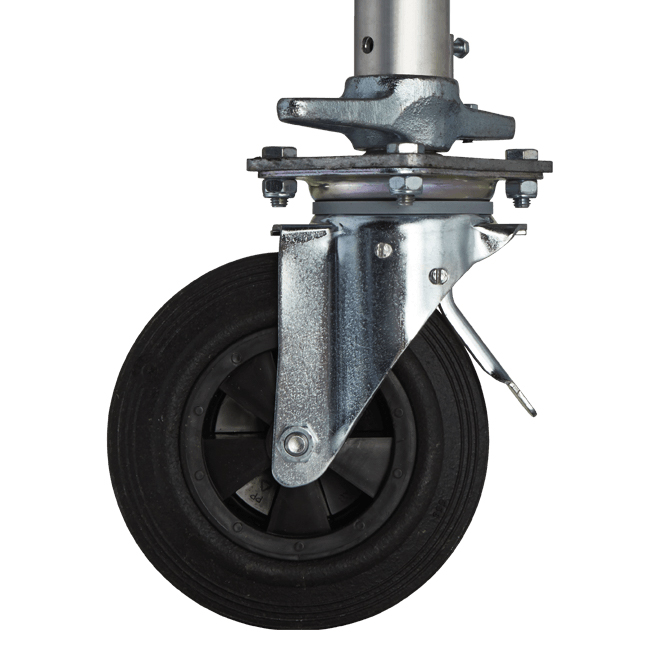

Le NEOLIUM 200 LINE intègre un système de décalage de niveau qui permet son utilisation sur sol plat, en dénivelé et en décalage. Il est équipé de stabilisateurs obligatoires, avec platines anti-dérapantes orientables, et de roues de 200 mm avec blocage puissant et réglage millimétrique pour garantir stabilité et maniabilité.
Quels sont les éléments de sécurité intégrés à l’échafaudage ?
L’échafaudage est équipé de garde-corps lisses, de plinthes rapportées en aluminium amovibles de 150 mm à mise en place rapide, et de stabilisateurs avec platines anti-dérapantes. Le travail sur le plancher est autorisé uniquement avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Quelles sont les consignes essentielles pour le montage et l’utilisation de cet échafaudage ?
Le montage, démontage et modification doivent être réalisés par au moins deux personnes formées, en respectant scrupuleusement le manuel. Les roues doivent être bloquées avant toute opération. Il faut vérifier le niveau et la verticalité à l’aide d’un niveau à bulle et régler la hauteur des roues si nécessaire. Seuls les composants d’origine doivent être utilisés, et les pièces endommagées remplacées. Le port d’équipements de protection individuelle est obligatoire.
Quels sont les critères à respecter concernant l’utilisation et la charge sur le NEOLIUM 200 LINE ?
La charge maximale admissible est de 200 kg/m² uniformément répartis, avec une charge ponctuelle maximale de 150 kg sur un seul plateau. Une seule personne est autorisée par plateau, et seul le dernier plancher peut être chargé avec l’utilisateur et du matériel. L’échafaudage est destiné uniquement à l’accès à la zone de travail et doit être utilisé conformément à la réglementation nationale.
