ÉCHAFAUDAGE NEOLIUM 250 BOX TRAVAIL 14M - TUBESCA COMABI - 02922512
Référence : T02502922512
Découvrez ÉCHAFAUDAGE NEOLIUM 250 BOX TRAVAIL 14M - TUBESCA COMABI - 02922512 disponible à l'achat
- Structure en aluminium soudé pour une robustesse accrue
- Hauteur de travail max 14 mètres
- Roues réglables avec blocage pour une stabilité parfaite
- Plancher monobloc avec plinthes intégrées pour plus de confort
- Décalage de niveau intégré pour s'adapter à tous les terrains
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

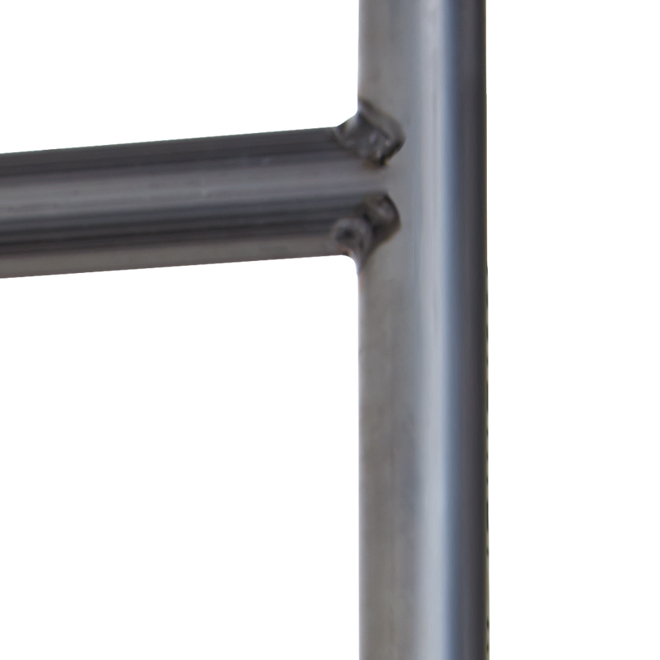

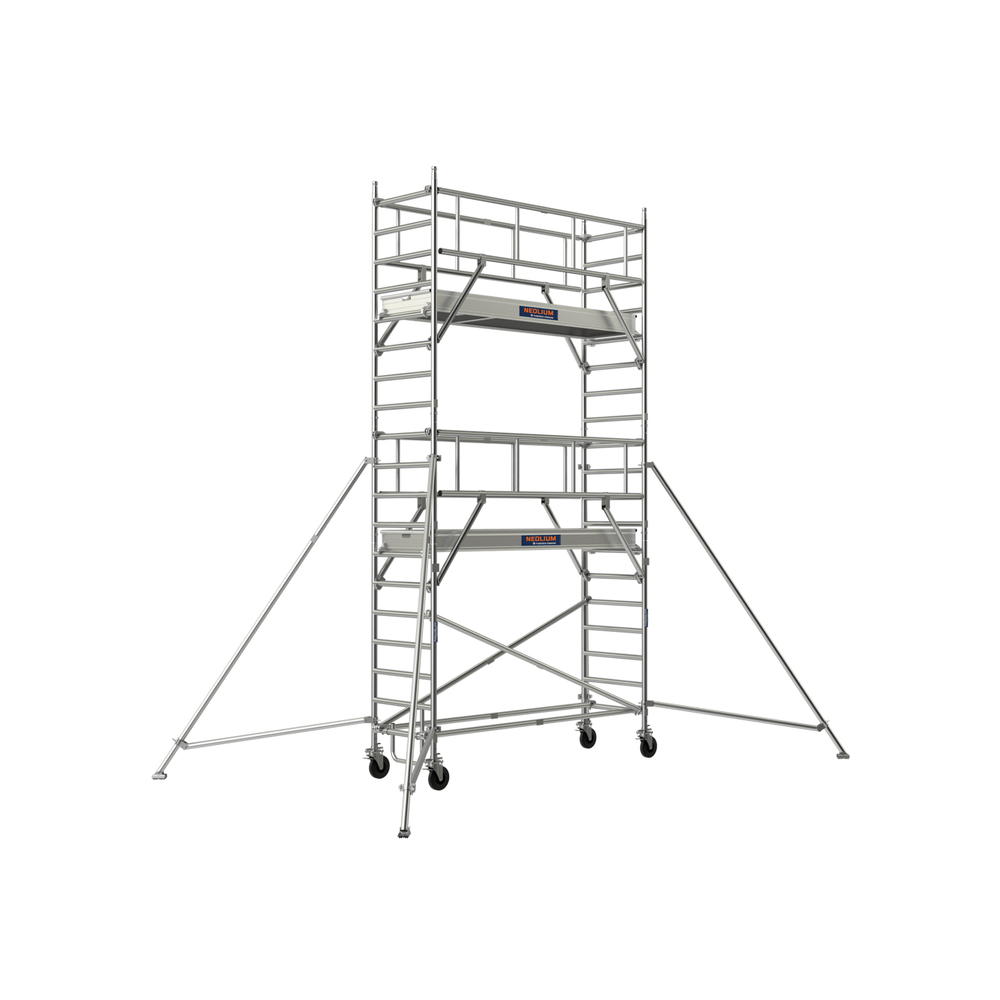

Le Neolium 250 box est un échafaudage roulant en aluminium qui possède une structure en aluminium soudé avec des montants et des échelons d'un diamètre de 50 mm. Il dispose d'un plancher monobloc avec plinthes intégrées et des garde-corps diagonalisant. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm.

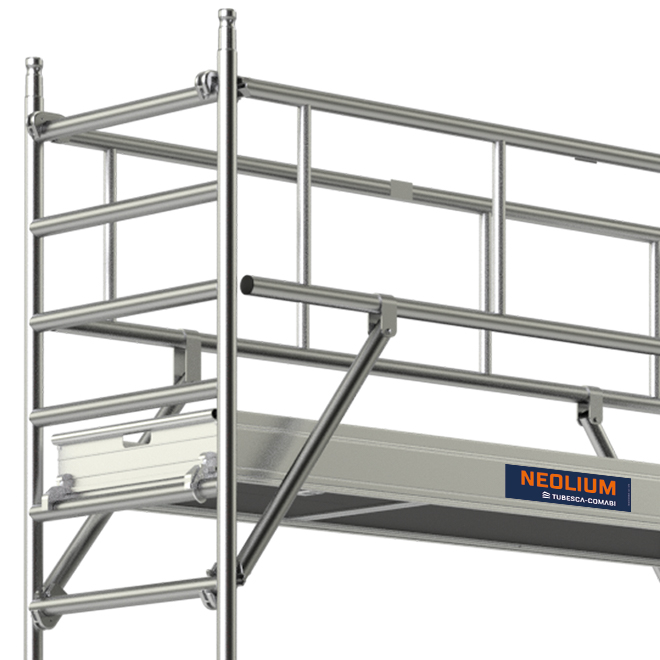

- Garde-corps monobloc diagonalisant

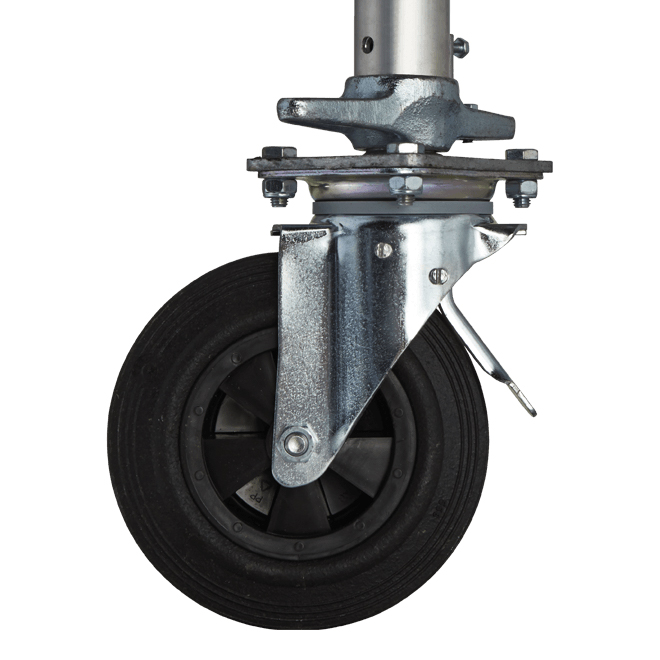

- Roues Ø 200 mm avec blocage surpuissant et réglage millimétrique sur une amplitude de 175 mm

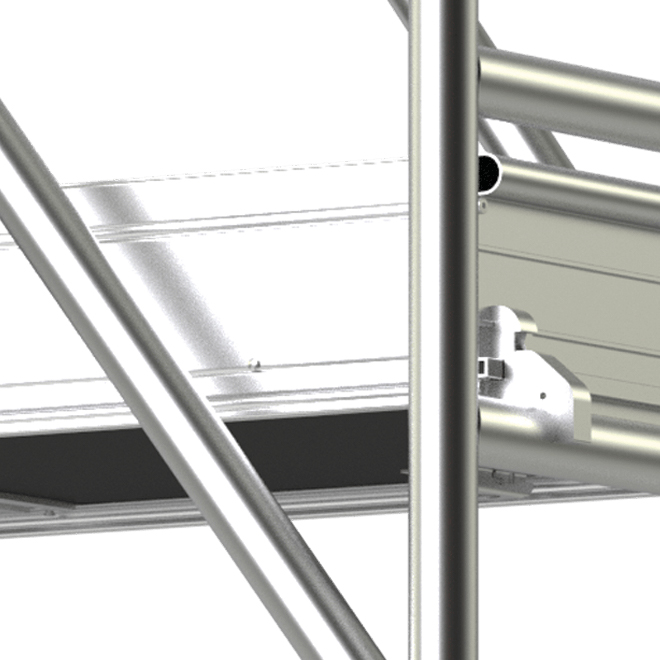

- Plancher monobloc avec plinthes intégrées de 150 mm en aluminium

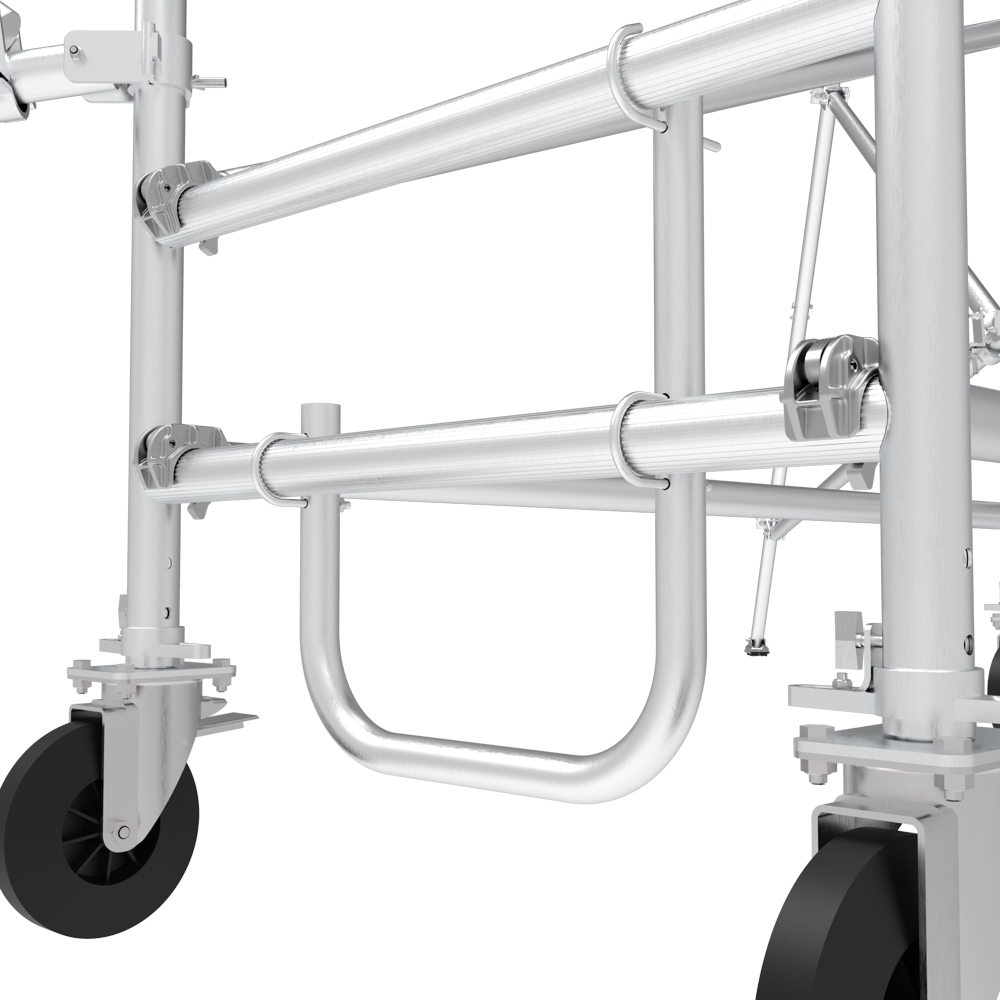

- Berceau d’accès pour plus de sécurité

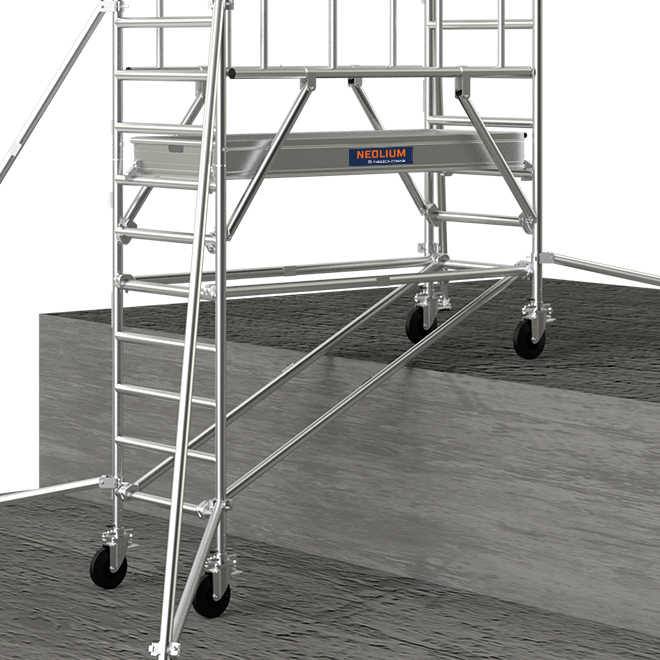

- Décalage de niveau intégré
Il dispose d’un plancher monobloc avec plinthes intégrées en aluminium de 150 mm, assurant sécurité et confort de travail. Le garde-corps est monobloc diagonalisant, apportant une stabilité renforcée. Un berceau d’accès est intégré pour une sécurité accrue lors de la montée et descente. Le système prévoit également un décalage de niveau intégré, facilitant l’adaptation sur terrains irréguliers.

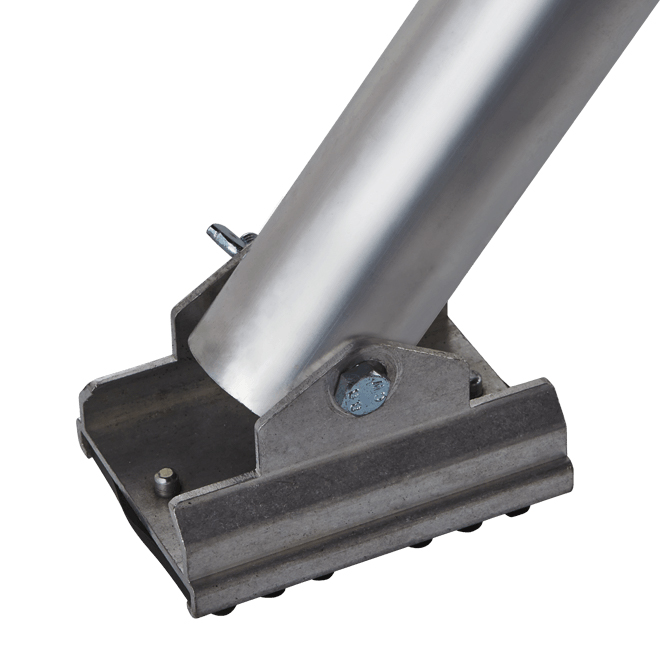

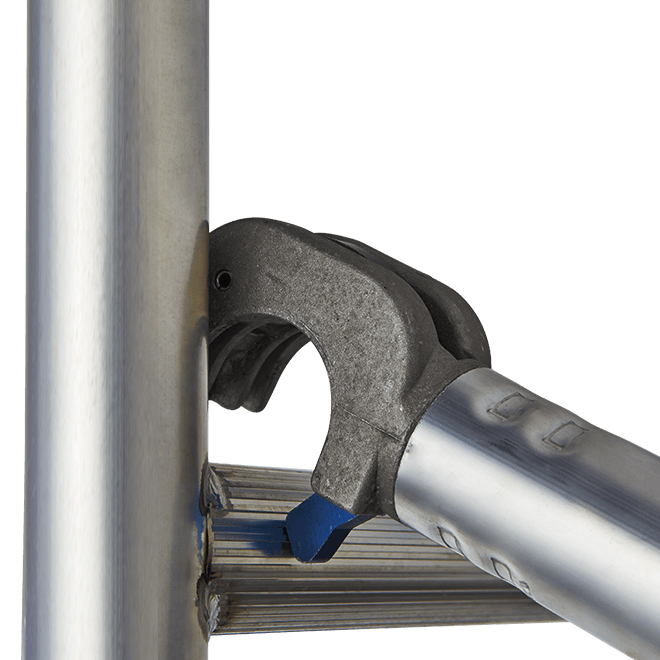

Les roues ont un diamètre de 200 mm, sont réglables sur une amplitude de 175 mm par pas de 12,5 mm, et disposent d’un blocage surpuissant pour garantir la stabilité de l’échafaudage en position. La platine de stabilisateur est anti-dérapante et orientable, contribuant à la sécurité globale de l’installation. Le système de liaison est fiable et s’effectue en un seul geste, simplifiant le montage et démontage.
Caractéristiques techniques détaillées :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 14 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : Conforme à la norme EN 1004-1 et au décret 2004/924
- Certification : Produit certifié NF équipements de chantier (NF096) par AFNOR Certification
Dimensions et poids pour la référence 02922512 (14 m de hauteur de travail) :
- Hauteur hors tout : 13,13 m
- Hauteur plancher/plate-forme : 12 m
- Nombre de planchers : 6
- Poids : 417 kg
- Largeur hors tout sans stabilisateur : 0,92 m
- Largeur hors tout avec stabilisateur : 4,71 m
- Longueur hors tout sans stabilisateur : 2,76 m
- Longueur hors tout avec stabilisateur : 6,4 m
- Hauteur accès/travail max : 14 m
Avantages produit :
- Construction en aluminium soudé pour une grande solidité et légèreté
- Plinthes intégrées au plancher pour une meilleure sécurité
- Réglage millimétrique des roues pour une adaptation précise au terrain
- Stabilisateur anti-dérapant orientable pour une stabilité optimale
- Montage et démontage rapides grâce au système de liaison fiable en un seul geste
Conditionnement, stockage et conservation :
Le produit doit être stocké dans un endroit sec et abrité pour préserver la qualité de l’aluminium et des composants mécaniques. Il est recommandé de vérifier régulièrement l’état des roues, des garde-corps et des fixations avant chaque utilisation.
Le Neolium 250 Box est un échafaudage certifié conforme aux normes de sécurité les plus strictes, garantissant performance, sécurité et longévité pour les travaux en hauteur.
- Structure en aluminium soudé
- Montants et échelons diamètre 50 mm
- Plancher monobloc avec plinthes intégrées de 150 mm en aluminium
- Garde-corps monobloc diagonalisant
- Roues diamètre 200 mm avec blocage surpuissant
- Réglage millimétrique des roues sur une amplitude de 175 mm
- Décalage de niveau intégré
- Hauteur de travail maximale 14 mètres
- Charge maximale 200 kg/m²
- Usage ultra intensif
- Utilisation sur sol plat et dénivelé
- Garantie 5 ans
- Conforme à la norme EN 1004/1
- Certifié NF équipements de chantier (NF096)
Le montage débute par la fixation de deux roues par échelle de base. Ensuite, les lisses se fixent sur l’échelon n°1. Les diagonales de base se positionnent sur les échelons n°1 et 5, puis le niveau de la base est vérifié à l’aide d’un niveau à bulle et ajusté si nécessaire par le réglage millimétrique des roues.
Le berceau d’accès se monte sur les échelons n°1 et 2. Deux rallonges de 1 mètre se fixent sur les rallonges de 1,50 mètre, bloquées par des goupilles.
Les garde-corps de sécurité se placent sur l’échelon n°11 puis se verrouillent sur l’échelon n°6, après avoir déverrouillé les diagonales des garde-corps.
L’échafaudage est destiné à un usage sur sol plat et en dénivelé. Il peut être utilisé pour accéder à des zones de travail en hauteur, avec une hauteur maximale d’accès ou de travail de 14 mètres.
Le réglage millimétrique des roues permet d’adapter la structure au terrain et d’assurer sa verticalité. Les stabilisateurs doivent toujours être installés lorsque spécifiés, notamment selon la hauteur de plancher utilisée.
Le hissage des éléments pour l’élévation se fait du côté des garde-corps une fois ceux-ci installés. Le levage des outils ou autres éléments pendant l’utilisation se réalise par les trappes d’accès des plateformes.
Le travail sur un plancher n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après assemblage ou modification, des informations minimales doivent être affichées sur l’échafaudage et visibles depuis le sol, notamment le nom et coordonnées de la personne responsable, l’état de préparation à l’usage, la classe de charge et la date d’assemblage.
Le montage s’effectue en respectant les schémas fournis, avec un travail à deux personnes, en vérifiant systématiquement le bon verrouillage des éléments à chaque étape.
Les pieds télescopiques servent uniquement à compenser les faux niveaux du sol.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont en place, que les stabilisateurs sont montés et que l’échafaudage est vertical et stable avant toute utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de la structure de l’échafaudage NEOLIUM 250 BOX ?
La structure est en aluminium soudé, avec des montants et échelons de diamètre 50 mm. Le plancher est monobloc avec plinthes intégrées en aluminium de 150 mm. Le garde-corps est monobloc diagonalisant, et un berceau d’accès est intégré pour la sécurité lors de la montée et descente.
Comment l’échafaudage s’adapte-t-il aux terrains en dénivelé ?
Le NEOLIUM 250 BOX dispose d’un décalage de niveau intégré et de roues réglables millimétriquement sur une amplitude de 175 mm par pas de 12,5 mm. Ces réglages permettent d’assurer la verticalité et la stabilité de l’échafaudage sur des sols plats ou en pente.
Quels dispositifs assurent la stabilité de l’échafaudage en position de travail ?
Les roues de 200 mm de diamètre sont équipées d’un blocage puissant. Des stabilisateurs anti-dérapants et orientables doivent être installés selon la hauteur de plancher utilisée. Leur emploi est obligatoire pour garantir la stabilité, notamment sur les modèles de plus de 2 mètres de hauteur.
Quelles sont les limites de charge et la hauteur maximale d’utilisation ?
L’échafaudage supporte une charge maximale de 200 kg/m², avec une charge ponctuelle limitée à 150 kg sur un seul plateau. La hauteur de travail maximale est de 14 mètres, avec une hauteur d’accès au plancher de 12 mètres pour la référence 02922512.
Quelles normes et certifications garantissent la conformité et la sécurité de ce produit ?
Le NEOLIUM 250 BOX est conforme à la norme EN 1004-1 et au décret 2004/924. Il est certifié NF équipements de chantier (NF096) par AFNOR Certification, attestant de sa conformité aux exigences de sécurité, d’aptitude à l’usage et de durabilité.
Quels sont les points clés à vérifier lors du montage de l’échafaudage ?
Le montage doit être réalisé par au moins deux personnes, en suivant strictement les schémas fournis. Il est impératif de bloquer les roues avant toute opération, de vérifier la présence et le bon verrouillage des goupilles et verrous, et d’installer les stabilisateurs conformément aux prescriptions. Le port d’équipements de protection individuelle est obligatoire.
Comment se fait l’accès et la sécurisation des zones de travail en hauteur ?
L’accès se fait par échelle verticale intégrée à la structure. Le travail sur les planchers n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Un berceau d’accès facilite la montée et la descente en toute sécurité.
