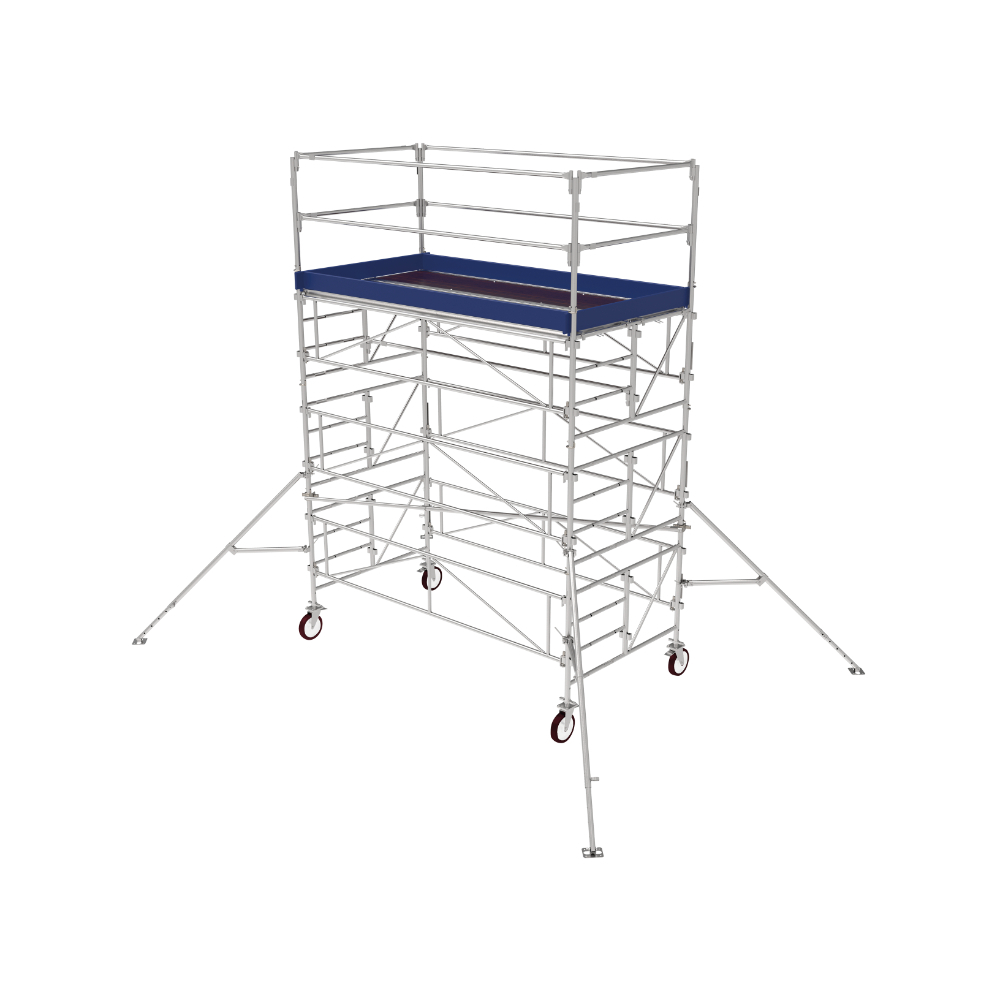

ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 10.30M - TUBESCA COMABI - 04100041
Référence : T02504100041
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 10.30M - TUBESCA COMABI - 04100041 disponible à l'achat
- Large plateforme pour manipuler des objets encombrants
- Hauteur de travail maximum 10.30 mètres
- Roues à réglage millimétrique pour une mobilité optimale
- Assemblage simplifié avec cadres monoblocs
- Compatible avec structures R200 et M368 pour plus de flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d’un plancher ajustable tous les mètres, garantissant une adaptation optimale sur toutes les surfaces et une hauteur plafond maximale d’accès ou de travail jusqu’à 18,30 mètres.
L’assemblage est simplifié grâce aux cadres monoblocs, avec une possibilité de réhausse mètre par mètre pour un montage sécurisé. Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque, ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/de travail maximale : 18,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids selon références (exemple pour la référence 04100041) :
- Hauteur hors tout : 9,3 m
- Hauteur plancher/plateforme : 8,3 m
- Poids : 820 kg
- Largeur hors tout sans stabilisateurs : 1,61 m
- Largeur hors tout avec stabilisateurs : 4,26 m
- Longueur hors tout : 3,11 m
- Hauteur accès/travail maximale : 10,3 m
Avantages produit :
- Large surface de travail facilitant la manutention et le stockage
- Réglages précis pour une stabilité et une sécurité optimales
- Compatibilité avec plusieurs structures et plateaux standards
- Montage sécurisé et modulable grâce aux cadres monoblocs et réhausses
Le produit est destiné à un usage professionnel intensif, avec une garantie de 2 ans et conforme aux normes de sécurité en vigueur.
Les niveaux supérieurs sont montés en emboîtant les cadres de tour les uns sur les autres, en les goupillant au fur et à mesure, puis en reliant ces cadres avec les garde-corps de sécurité. Les planchers sont installés à chaque niveau, les plateaux sont hissés manuellement ou à l’aide de cordes à partir du premier niveau, et réhaussés mètre par mètre pour atteindre la hauteur désirée. La passerelle est équipée avec des plinthes sur les longueurs et largeurs du plateau.
Les stabilisateurs sont fixés selon la hauteur de la plateforme, en les positionnant à 45° dans chaque angle de la tour, pour assurer la stabilité de l’ensemble. Le dernier niveau est monté en installant quatre montants d’un mètre, puis en sécurisant ce niveau avec des sous-lisses et lisses tout autour.
L’échafaudage est destiné à un usage intensif sur sol plat, avec une hauteur d’accès ou de travail maximale pouvant aller jusqu’à 18,3 mètres. La plateforme offre une large surface pour manipuler des objets encombrants, stocker du matériel ou intervenir sur des surfaces importantes en hauteur. Les roues à réglage millimétrique et le plancher ajustable tous les mètres permettent un ajustement précis sur toutes les surfaces.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour non montée verticalement ou non suivant les instructions, d’utiliser une tour roulante à usage grand public, d’augmenter la hauteur au-delà de celle autorisée, ou d’employer des composants non fournis par le fabricant.
Le résultat attendu est une plateforme stable et sécurisée, adaptée aux travaux en hauteur sur sol plat, avec une surface de travail large et un réglage précis de la hauteur et de la stabilité.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité maximale de charge de l’échafaudage Generis Tour 450 ?
La charge maximale admissible uniformément répartie est de 200 kg/m². La charge maximale par roue, incluant le poids de la structure, est de 800 kg.
Quelles sont les contraintes d’utilisation liées à la surface et au type de sol ?
Ce modèle est conçu pour un usage intensif sur sol plat uniquement. Il ne doit pas être utilisé sur des sols irréguliers ou inclinés.
Comment l’échafaudage assure-t-il la stabilité et la sécurité en hauteur ?
La stabilité est assurée par des stabilisateurs positionnés à 45° dans chaque angle de la tour, adaptés selon la hauteur de la plateforme. Le montage intègre des cadres monoblocs et un réglage millimétrique des roues avec vérins pour un nivellement précis.
Quels sont les éléments spécifiques facilitant le montage et l’ajustement de la hauteur ?
Le montage est simplifié grâce aux cadres monoblocs emboîtables et goupillables. La réhausse se fait mètre par mètre pour un montage sécurisé, avec un plancher réglable tous les mètres. Les plateaux standards de 3 mètres sont compatibles avec d’autres structures de la marque.
Quelles sont les limites d’utilisation à respecter pour garantir la sécurité ?
Il est interdit d’utiliser une tour non montée verticalement ou non conforme aux instructions du fabricant, d’augmenter la hauteur au-delà de la limite autorisée de 18,3 mètres, ou d’utiliser des composants non fournis par le fabricant. L’usage grand public est également proscrit.
Comment les roues contribuent-elles à la maniabilité et à la stabilité de la tour ?
Les roues de 200 mm disposent d’un réglage millimétrique et sont équipées de freins pour immobiliser la tour. Ce système garantit une mobilité optimale tout en assurant la stabilité une fois la tour positionnée.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce produit est adapté à des travaux en hauteur sur sol plat nécessitant une large surface de travail, notamment pour manipuler des objets encombrants ou stocker du matériel. Il convient à un usage intensif, conforme au décret 2004/924 et à la norme EN 1004 pour les hauteurs jusqu’à 12 mètres en intérieur sans vent.
