ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 14.30M - TUBESCA COMABI - 04100043
Référence : T02504100043
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 14.30M - TUBESCA COMABI - 04100043 disponible à l'achat
- Large plateforme pour objets encombrants
- Hauteur de travail jusqu'à 14,30 mètres
- Assemblage simplifié avec cadres monoblocs
- Compatible avec structures R200 et M368
- Roues à réglage millimétrique pour stabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

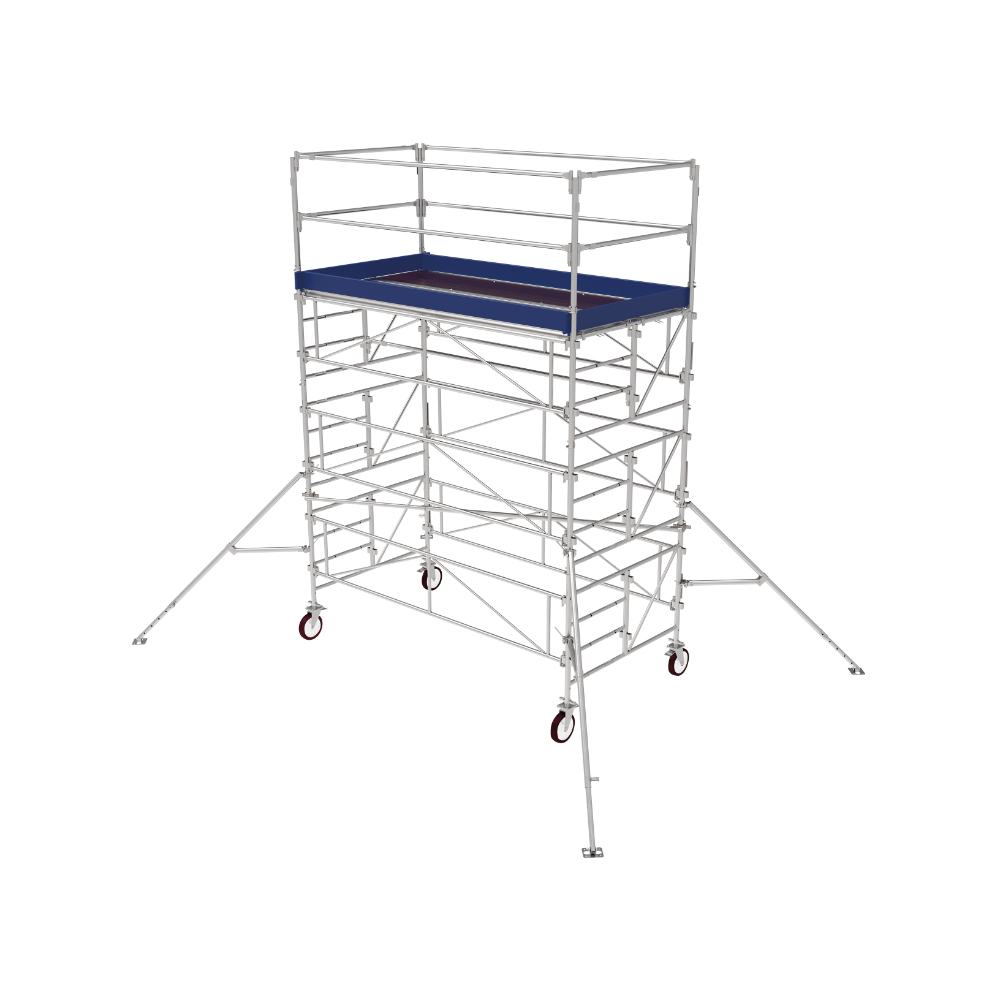

La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d'un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et une adaptation à toute hauteur de plafond jusqu'à 18,30 mètres. L'assemblage est simplifié grâce aux cadres monoblocs, avec une réhausse possible mètre par mètre pour un montage sécurisé. Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque, ainsi qu'avec les structures R200 et M368.
Caractéristiques techniques :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d'accès/de travail maximale : 18,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids (exemple pour la référence 04100043 correspondant à la hauteur de travail 14,3 m) :
- Hauteur hors tout : 13,3 m
- Hauteur plancher/plateforme : 12,3 m
- Poids : 1207 kg
- Largeur hors tout sans stabilisateurs : 1,61 m
- Largeur hors tout avec stabilisateurs : 6,02 m
- Longueur hors tout sans stabilisateurs : 3,11 m
Avantages :
- Large plateforme pour confort et sécurité de travail
- Réglage fin des roues pour stabilité optimale
- Montage sécurisé et modulable en hauteur
- Compatibilité avec d'autres structures et plateaux standards
Conditions d’utilisation et recommandations :
- Utilisation exclusivement sur sol plat
- Respect des charges maximales indiquées
- Montage et démontage réalisés selon les consignes de sécurité pour garantir la stabilité et la sécurité des intervenants
Le conditionnement, le stockage et la conservation doivent se faire dans des conditions permettant de préserver l’état galvanisé de l’acier, évitant ainsi la corrosion et assurant la longévité du produit.
Le principe d’utilisation repose sur l’emboîtement des cadres de tour, la fixation des garde-corps de sécurité sur chaque face opposée, et l’installation des planchers au premier niveau. Les niveaux supérieurs sont montés en répétant ces opérations, avec une manutention des éléments de montage passée de main en main ou hissée à la corde selon le niveau. Les plateaux sont remontés du sol à partir du premier niveau, et réhaussés progressivement. Le dernier niveau est monté en installant des montants d’un mètre, puis en sécurisant la plateforme avec des sous-lisses et lisses tout autour.
L’utilisation prévue est un usage intensif sur sol plat, avec un accès et travail en hauteur pouvant atteindre jusqu’à 18,3 mètres. La tour offre une large plateforme ajustable tous les mètres en hauteur, avec un réglage fin des roues à 200 mm pour un ajustement précis sur toutes les surfaces.
Les conditions d’usage incluent un montage strictement vertical, en respectant les consignes d’assemblage et de clavettage des cadres et garde-corps. Il est interdit d’utiliser des composants autres que ceux fournis, d’augmenter la hauteur au-delà de celle autorisée, ou d’utiliser la tour à usage grand public. Les stabilisateurs doivent être fixés selon la hauteur de plancher et positionnés à 45° dans chaque angle de la tour.
En cas de fonctionnement non conforme, il est indiqué de ne pas utiliser la tour si elle n’a pas été montée verticalement ou selon les instructions. Toute modification ou utilisation hors des consignes est interdite.
Le résultat attendu est une plateforme stable et sécurisée, offrant une surface de travail ou de stockage adaptée à la manipulation d’objets encombrants ou à l’intervention sur des surfaces plafond jusqu’à 6,5 m², avec une hauteur de travail pouvant atteindre 18,3 mètres, assurant ainsi un accès sécurisé et modulable en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de la Tour Generis 450 et comment se répartit-elle ?
La charge maximale admissible uniformément répartie est de 200 kg/m² sur la plateforme. La charge maximale par roue, incluant le poids de la structure, est de 800 kg.
Quelles sont les conditions d’utilisation spécifiques pour cet échafaudage roulant ?
La tour doit être utilisée exclusivement sur sol plat. Le montage doit être strictement vertical, avec fixation des stabilisateurs selon la hauteur de plancher. L’utilisation hors des consignes, notamment sur sol incliné ou avec des composants non prévus, est interdite.
Comment se déroule le montage et quels sont les points clés pour garantir la sécurité ?
Le montage s’effectue par niveaux successifs en emboîtant les cadres monoblocs, en fixant les garde-corps et en installant les planchers. Les roues doivent être immobilisées avec les freins et réglées en niveau grâce aux pieds à vérins. Le clavettage des cadres et garde-corps est obligatoire pour assurer la stabilité.
À quelles normes et réglementations cet échafaudage est-il conforme ?
La Tour Generis 450 est conforme au décret 2004/924 et à la norme EN 1004 pour les échafaudages roulants entre 2,5 m et 12 m de hauteur pour usage intérieur sans vent. Au-delà, elle doit être montée selon les recommandations spécifiques de stabilisation et amarrage.
Quelles sont les spécificités techniques qui facilitent l’ajustement et la stabilité de la plateforme ?
La plateforme est large (290 x 142 cm) et réglable tous les mètres en hauteur. Les roues de 200 mm bénéficient d’un réglage millimétrique permettant un ajustement précis sur toutes les surfaces. Les stabilisateurs se fixent à 45° dans chaque angle pour garantir la stabilité.
Comment la compatibilité avec d’autres structures peut-elle influencer le choix de cet échafaudage ?
La tour est compatible avec les plateaux standards de 3,00 m et les structures R200 et M368, ce qui permet une intégration facile avec d’autres échafaudages fixes de la marque pour une modularité adaptée aux besoins du chantier.
