ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 10.30M - TUBESCA COMABI - 04100032
Référence : T02504100032
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 10.30M - TUBESCA COMABI - 04100032 disponible à l'achat
- Large plateforme pour objets encombrants
- Roues réglables pour une mobilité optimale
- Assemblage simplifié avec cadres monoblocs
- Hauteur de travail ajustable jusqu'à 10,30 mètres
- Compatible avec plusieurs structures d'échafaudage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

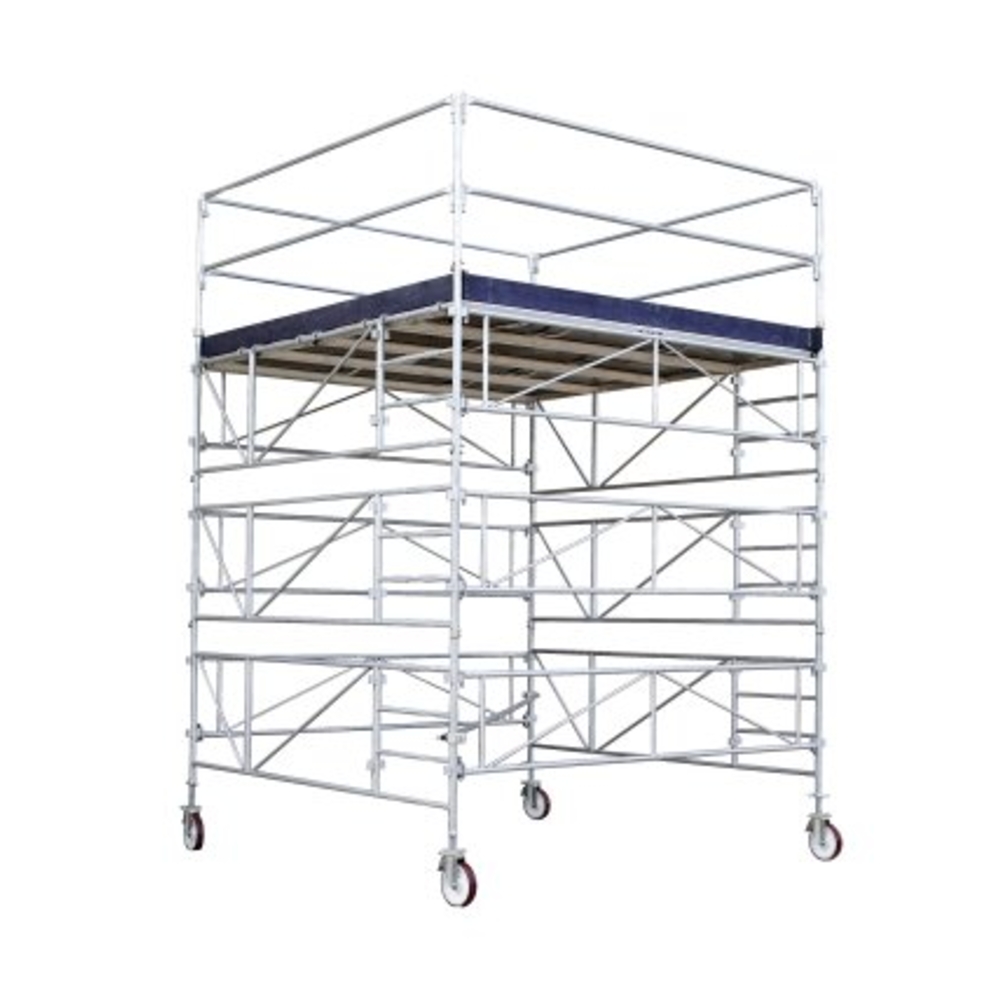

La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le fonctionnement est facilité par des roues de 200 mm à réglage milimétrique et un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres. L'assemblage est simplifié grâce aux cadres monoblocs, avec une réhausse possible mètre par mètre pour garantir un montage en toute sécurité.
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes Tubesca Comabi et la structure est compatible avec les modèles R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d'accès/de travail maximale : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100032 (Tour 900 - 10,30 m) :
- Hauteur hors tout : 9,3 m
- Hauteur plancher/plateforme : 8,3 m
- Poids : 955 kg
- Largeur hors tout sans stabilisateur : 3,14 m
- Largeur hors tout avec stabilisateur : 4,82 m
- Longueur hors tout : 3,14 m
- Hauteur accès/travail maximum : 10,3 m
Avantages produit :
- Large plateforme facilitant le travail et le stockage
- Réglage précis grâce aux roues et au plancher ajustable
- Montage sécurisé avec réhausse progressive
- Compatibilité avec d'autres structures pour plus de modularité
Conditions d’utilisation :
- Destiné à un usage sur sol plat
- Respect des règles de montage sécuritaire grâce aux cadres monoblocs et aux réhausses mètre par mètre
Le produit est livré en éléments modulaires permettant un assemblage rapide et sûr, avec une garantie de 2 ans et conforme aux normes en vigueur.
Le montage des niveaux supérieurs se fait en emboîtant les cadres les uns sur les autres, en les goupillant au fur et à mesure, puis en reliant ces cadres avec les garde-corps de sécurité. Les planchers sont installés au premier niveau, puis le plateau à trappe et les lisses de protection sont posés. Les plinthes sont positionnées sur les longueurs et largeurs du plateau, avec des plinthes d'extrémité et des plinthes longitudinales coulissantes.
Les stabilisateurs sont fixés selon la hauteur du plancher et le type de tour, avec un positionnement à 45° dans chaque angle de la tour. Le dernier niveau est monté en installant quatre montants d’un mètre, puis en sécurisant ce niveau avec des sous-lisses et des lisses tout autour.
L'utilisation prévoit la manipulation des objets encombrants, le stockage de matériel, ou l'intervention sur des surfaces plafond jusqu'à 20,30 mètres de hauteur. La plateforme large et réglable permet un ajustement précis sur toutes les surfaces. Le montage est réalisé sous la direction d'une personne compétente, en respectant les consignes d'utilisation et en passant les éléments de montage de main à main ou hissés à la corde.
En cas de dysfonctionnement ou montage non conforme, il est interdit d'utiliser la tour roulante non montée verticalement, non montée selon les instructions, ou à usage grand public.
Le résultat attendu est une plateforme stable et sécurisée, ajustée précisément en hauteur, permettant un accès sécurisé et un espace de travail adapté aux interventions en hauteur sur sol plat.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de la Tour Generis 900 ?
La charge maximale admissible uniformément répartie est de 200 kg/m², avec une charge maximale par roue de 800 kg. Ces valeurs garantissent une utilisation intensive en toute sécurité.
Comment s'effectue le réglage de la hauteur et la stabilité de l’échafaudage ?
La hauteur de travail est ajustable mètre par mètre grâce à un système de réhausse progressive. La stabilité est assurée par des stabilisateurs positionnés à 45° dans chaque angle, ainsi que par des pieds à vérins réglables permettant un ajustement précis sur sol plat.
Quels sont les éléments clés du montage pour garantir la sécurité ?
Le montage débute par la fixation des garde-corps sur les cadres monoblocs, puis l'installation des pieds à roues et d'une diagonale horizontale dès le premier niveau. Chaque cadre est goupillé au fur et à mesure, avec des planchers installés au premier niveau et des protections périphériques (lisses, plinthes) pour sécuriser la plateforme.
Cette tour est-elle conforme à des normes spécifiques ?
Oui, elle est conforme au décret 2004/924 et à la norme EN 1004 pour les échafaudages roulants d'une hauteur comprise entre 2,5 m et 12 m pour usage intérieur sans vent, et jusqu'à 8 m pour usage extérieur avec vent inférieur à 45 km/h.
Quels sont les critères essentiels à vérifier pour choisir cet échafaudage roulant ?
Il faut vérifier la compatibilité avec le sol (usage sur sol plat uniquement), la capacité de charge adaptée aux besoins, la hauteur maximale d'accès, ainsi que la facilité d'assemblage grâce aux cadres monoblocs et aux dispositifs de réglage précis (roues à réglage milimétrique, plancher ajustable). La conformité aux normes et la présence de stabilisateurs adaptés sont aussi des critères essentiels.
