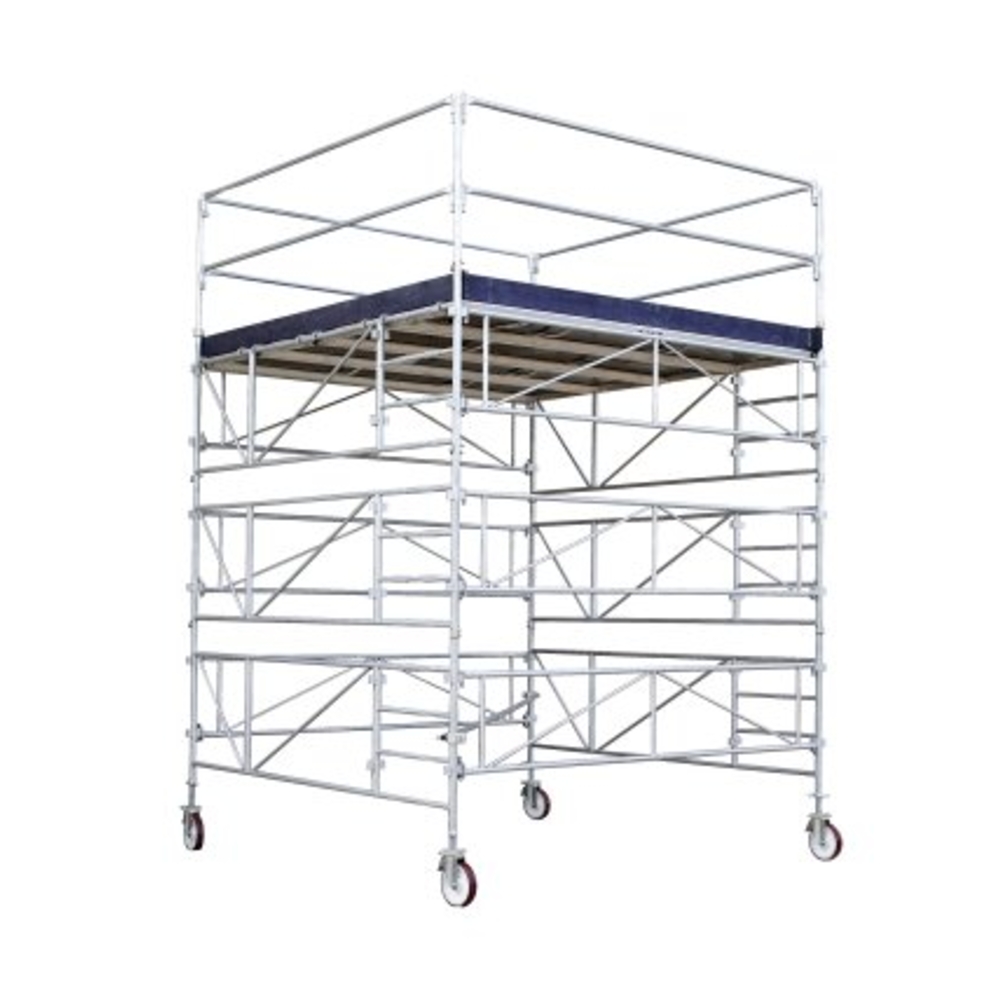

ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 4.30M - TUBESCA COMABI - 04100029
Référence : T02504100029
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 4.30M - TUBESCA COMABI - 04100029 disponible à l'achat
- Large surface de travail de 9m² pour un grand confort
- Hauteur de travail réglable jusqu'à 4,30 mètres
- Assemblage simplifié avec des cadres monoblocs pratiques
- Roues de 200 mm pour un déplacement facile et précis
- Compatible avec d'autres structures pour plus de flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le fonctionnement est facilité par des roues de 200 mm à réglage milimétrique et un plancher réglable tous les mètres, assurant un ajustement optimal sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres. L’assemblage est simplifié grâce aux cadres monoblocs, avec une réhausse possible mètre par mètre pour un montage en toute sécurité.
Cette tour est compatible avec des plateaux standards de 3,00 m ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques détaillées :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/de travail maximale : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids (exemples de références) :
- Réf. 04100029 : hauteur hors tout 3,3 m, hauteur plancher 2,3 m, poids 347 kg, largeur hors tout sans stabilisateur 3,14 m, hauteur accès/travail max 4,3 m
- Réf. 04100047 : hauteur hors tout 4,3 m, hauteur plancher 3,3 m, poids 422 kg, largeur hors tout sans stabilisateur 3,14 m, hauteur accès/travail max 5,3 m
- Réf. 04100037 : hauteur hors tout 19,3 m, hauteur plancher 18,3 m, poids 2048 kg, largeur hors tout sans stabilisateur 3,14 m, hauteur accès/travail max 20,3 m
Avantages produit :
- Plateforme spacieuse permettant une grande liberté de mouvement et de stockage
- Réglages précis pour adaptation à différentes hauteurs et surfaces
- Montage sécurisé grâce à la modularité des cadres et à la réhausse progressive
- Compatibilité avec plusieurs structures et plateaux standards
Conditions d’utilisation et recommandations :
- Utilisation sur sol plat uniquement
- Respect des hauteurs maximales d’accès et de travail selon la référence choisie
- Vérification régulière des réglages des roues et du plancher pour garantir la stabilité
Le conditionnement, stockage et conservation doivent respecter les normes habituelles pour les équipements en acier galvanisé afin de prévenir la corrosion et garantir la longévité du produit.
Pour utiliser ce produit, il faut commencer par fixer le garde-corps sur le cadre de tour, assembler les cadres opposés avec un garde-corps, insérer les pieds à roues, puis fixer une diagonale horizontale dès le premier niveau. Ensuite, immobiliser les roues avec les freins et régler le niveau de la plateforme en agissant sur les pieds à vérins. Les niveaux supérieurs se montent en emboîtant les cadres de tour, en les goupillant au fur et à mesure, puis en installant les garde-corps et les planchers à chaque niveau.
L’accès à la plateforme se fait par les planchers équipés de trappes et de lisses de protection. La réhausse de la plateforme s’effectue en montant les plateaux successifs à partir du sol, en les hissant manuellement ou avec des cordes, puis en installant les cadres et garde-corps correspondants.
Des stabilisateurs sont à fixer selon la hauteur de la plateforme pour assurer la stabilité. Leur positionnement se fait à 45° dans chaque angle de la tour, avec différents modèles selon la hauteur.
L’utilisation est prévue pour des interventions sur des surfaces plafond allant jusqu’à 11,5 m², permettant de manipuler des objets encombrants, de stocker du matériel ou de travailler en hauteur. L’échafaudage est utilisé dans un contexte de travail en hauteur sur sol plat, avec un réglage précis pour garantir un positionnement stable.
En cas de fonctionnement non conforme, il est interdit d’utiliser la tour roulante si elle n’a pas été montée verticalement dans la tolérance de 1 %, si elle n’a pas été montée selon les instructions fournies, ou si des composants non conformes sont utilisés.
Le résultat attendu est une plateforme de travail stable et ajustée à la hauteur désirée, permettant un accès sécurisé jusqu’à 20,30 mètres de hauteur plafond, avec une surface de travail suffisante pour les interventions prévues.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la charge maximale admissible sur la plateforme de l’échafaudage Generis Tour 900 ?
La charge maximale uniformément répartie est de 200 kg/m². Pour une plateforme de 3 m x 3 m, la charge maximale admissible est de 18 tonnes. La charge maximale par roue, incluant le poids de la structure, est de 800 kg.
Quelles sont les hauteurs d’accès et de travail possibles avec cet échafaudage ?
L’échafaudage permet un accès et une hauteur de travail maximale allant jusqu’à 20,3 mètres. La hauteur est réglable mètre par mètre grâce à un système modulaire de cadres monoblocs et de réhausses successives.
Comment assurer la stabilité et la sécurité lors du montage et de l’utilisation ?
La tour doit être montée verticalement avec une tolérance maximale de 1 %, en respectant les instructions du fabricant. Des stabilisateurs sont à fixer selon la hauteur de la plateforme, positionnés à 45° dans chaque angle. Il est interdit d’utiliser des composants non conformes ou de monter la tour sans respecter les consignes de montage et d’utilisation.
Quels sont les éléments techniques facilitant le montage et l’ajustement de la plateforme ?
Le montage est simplifié grâce aux cadres monoblocs et aux goupilles de sécurité. La plateforme est réglable tous les mètres en hauteur, et les roues de 200 mm disposent d’un réglage milimétrique pour un positionnement précis sur sol plat.
Cette tour est-elle conforme à une norme spécifique ?
Oui, la tour est conforme au décret 2004/924 et à la norme EN 1004 pour les échafaudages roulants d’une hauteur comprise entre 2,5 m et 12 m pour un usage intérieur sans vent, et entre 2,5 m et 8 m pour un usage extérieur avec vent inférieur à 45 km/h. Au-delà de ces hauteurs, le montage doit suivre les recommandations spécifiques du fabricant.
