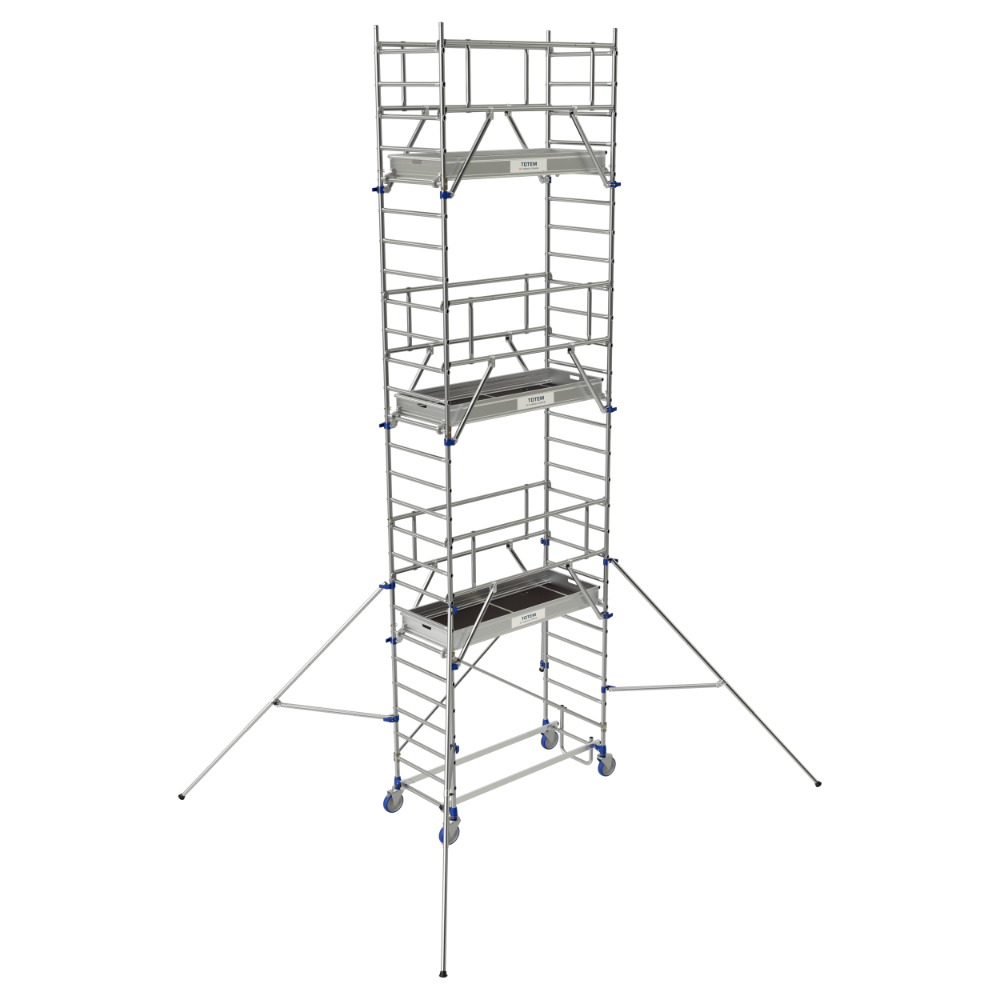

ECHAFAUDAGE ROULANT TOTEM BOX 180 - 6.85M - TUBESCA COMABI - 26403650
Référence : T02526403650
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 180 - 6.85M - TUBESCA COMABI - 26403650 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 6.85M
- Plinthes amovibles sans vis ni outils
- Roues réglables pour une meilleure maniabilité
- Stabilisateurs adaptables à la hauteur souhaitée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 box 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock® permet un blocage fiable en un seul geste, assurant la sécurité et la simplicité d’utilisation. Les plinthes amovibles en aluminium de 150 mm se montent rapidement sans vis ni outils. Les roues, d’un diamètre de 200 mm, sont réglables sur 175 mm par pas de 12,5 mm, ce qui facilite la mobilité même sur des sols encombrés.
La liaison entre les échelons et les montants est sertie, une technologie très résistante où les échelons ronds sont ovalisés aux extrémités avant de traverser le montant, garantissant une anti-rotation efficace. La liaison des garde-corps est originale et sécurisée : la partie haute s’accroche sur les échelons via des pièces en aluminium moulé épais, tandis que deux diagonales maintiennent fermement le montant. Le système Ergoblock® permet un serrage réglable et une fermeture d’une main.
Le plancher est un assemblage aluminium/bois équipé d’une trappe d’accès intérieure pour faciliter la montée et la descente. Les stabilisateurs se fixent sur les montants avec le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur. Un décalage de niveau est intégré pour compenser les différences de hauteur du sol.
Les traverses possèdent des mâchoires crantées qui s’enclenchent automatiquement autour des échelons, garantissant une liaison très fiable.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sols plats et dénivelés
- Hauteur d’accès/de travail maximale : 6,85 m
- Matière : aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 26403650 :
- Hauteur hors tout : 6 m
- Hauteur plancher/plate-forme : 4,85 m
- Nombre de planchers : 2
- Poids : 115 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur accès/travail maximum : 6,85 m
Le produit est certifié NF par AFNOR Certification, garantissant la conformité aux normes NF P 93-352 et NF P 93-353 ainsi qu’au référentiel NF096.
Avantages :
- Montage et démontage rapides et sécurisés grâce au système Ergoblock®
- Mobilité facilitée sur tous types de sols grâce aux roues réglables de gros diamètre
- Stabilité optimale avec stabilisateurs réglables et décalage de niveau intégré
- Sécurité renforcée par des liaisons robustes et anti-rotation des échelons
- Plancher ergonomique avec trappe d’accès intérieure
Le Totem 2 Box 180 est un échafaudage robuste, fiable et conçu pour répondre aux exigences des professionnels du bâtiment et des travaux publics.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste des garde-corps, stabilisateurs et autres éléments. Les plinthes amovibles se mettent en place rapidement sans vis ni outils. Les roues de 200 mm de diamètre sont réglables par pas de 12,5 mm sur une plage de 175 mm, facilitant la mobilité même sur sols encombrés ou en dénivelé.
Avant utilisation, la base doit être positionnée et mise à niveau à l’aide d’un niveau à bulle, puis les roues doivent être bloquées avec les freins. La verticalité de la structure doit être vérifiée dans les deux directions après montage des échelles et des lisses. Les stabilisateurs, obligatoires à toutes les hauteurs, doivent être installés en respectant leurs positions angulaires.
Le hissage des éléments pour l’élévation se fait du côté des garde-corps une fois ceux-ci mis en place. Le hissage des outils ou autres éléments pendant l’utilisation se réalise par les trappes d’accès des plateformes. Le travail sur les plateaux n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après assemblage ou modification, des informations minimales doivent être affichées clairement sur l’échafaudage : nom et coordonnées de la personne responsable, état de préparation à l’usage, classe de charge et charge uniformément répartie, usage intérieur uniquement ou non, et date d’assemblage.
L’échafaudage est destiné à un usage sur sols plats et en dénivelé, avec une hauteur d’accès maximale de 6,85 mètres pour ce modèle. Les stabilisateurs sont réglables en longueur pour s’adapter à la hauteur et un décalage de niveau intégré permet de compenser les différences de hauteur du sol.
En cas de fonctionnement non conforme, il est impératif de respecter les instructions de montage et de ne pas utiliser de composants endommagés ou défectueux. Toute modification non prévue par le manuel est interdite.
Ce résumé est strictement basé sur les instructions d’usage, montage et fonctionnement présentes dans les documents fournis, notamment la notice et la fiche produit.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales du système de liaison Ergoblock® sur cet échafaudage ?
Le système Ergoblock® breveté assure un blocage fiable en un seul geste pour les garde-corps, stabilisateurs et autres éléments. Il permet un serrage réglable et une fermeture d’une main, garantissant simplicité d’utilisation et sécurité renforcée.
Comment l’échafaudage Totem Box 180 garantit-il la stabilité sur sols plats et en dénivelé ?
Les stabilisateurs sont obligatoires à toutes les hauteurs et se fixent sur les montants via le système Ergoblock®. Ils sont réglables en longueur pour s’adapter à la hauteur. Un décalage de niveau intégré permet de compenser les différences de hauteur du sol, assurant une stabilité optimale.
Quels éléments de sécurité sont intégrés dans la conception des échelons et des garde-corps ?
La liaison échelon/montant est sertie, avec des échelons ovalisés aux extrémités pour créer un effet anti-rotation. Les garde-corps s’accrochent aux échelons par des pièces en aluminium moulé épais, maintenus par deux diagonales qui prennent le montant en tenaille, garantissant une liaison très fiable.
Quelles sont les conditions d’utilisation et les précautions à respecter lors du montage et de l’utilisation ?
Le montage et démontage doivent être réalisés par deux personnes formées, en suivant strictement le manuel. L’accès aux niveaux s’effectue par l’intérieur via des trappes intégrées aux planchers. Le travail sur les plateaux n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Les stabilisateurs doivent toujours être installés selon les règles de montage et position angulaire.
Quelles normes et certifications garantissent la conformité et la sécurité de cet échafaudage ?
Le Totem Box 180 est certifié NF par AFNOR Certification, conforme aux normes NF EN 1004-1, NF P 93-352, NF P 93-353 et au référentiel NF096. Il répond également au décret 2004-924 et à la recommandation R 457, assurant un usage conforme aux exigences de sécurité et qualité pour les équipements de chantier.
