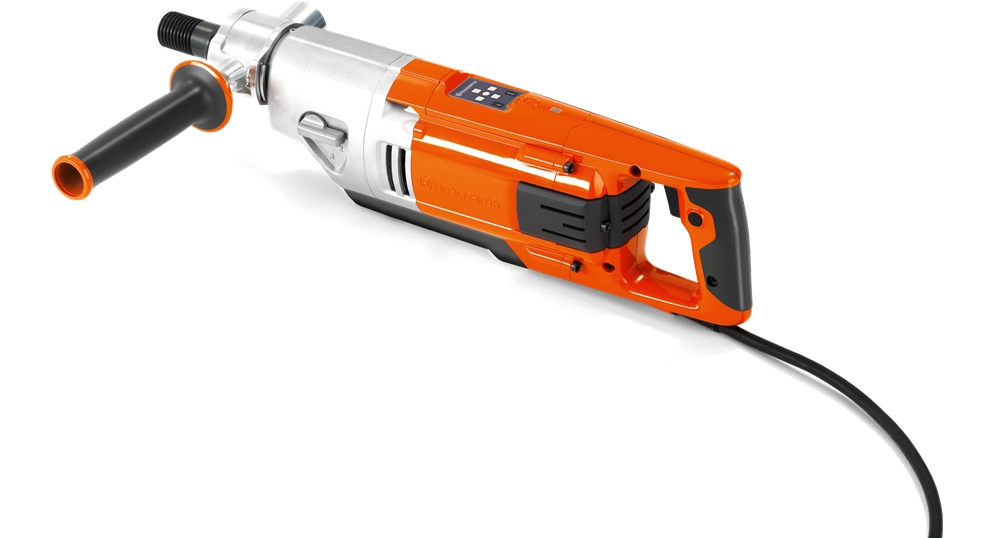

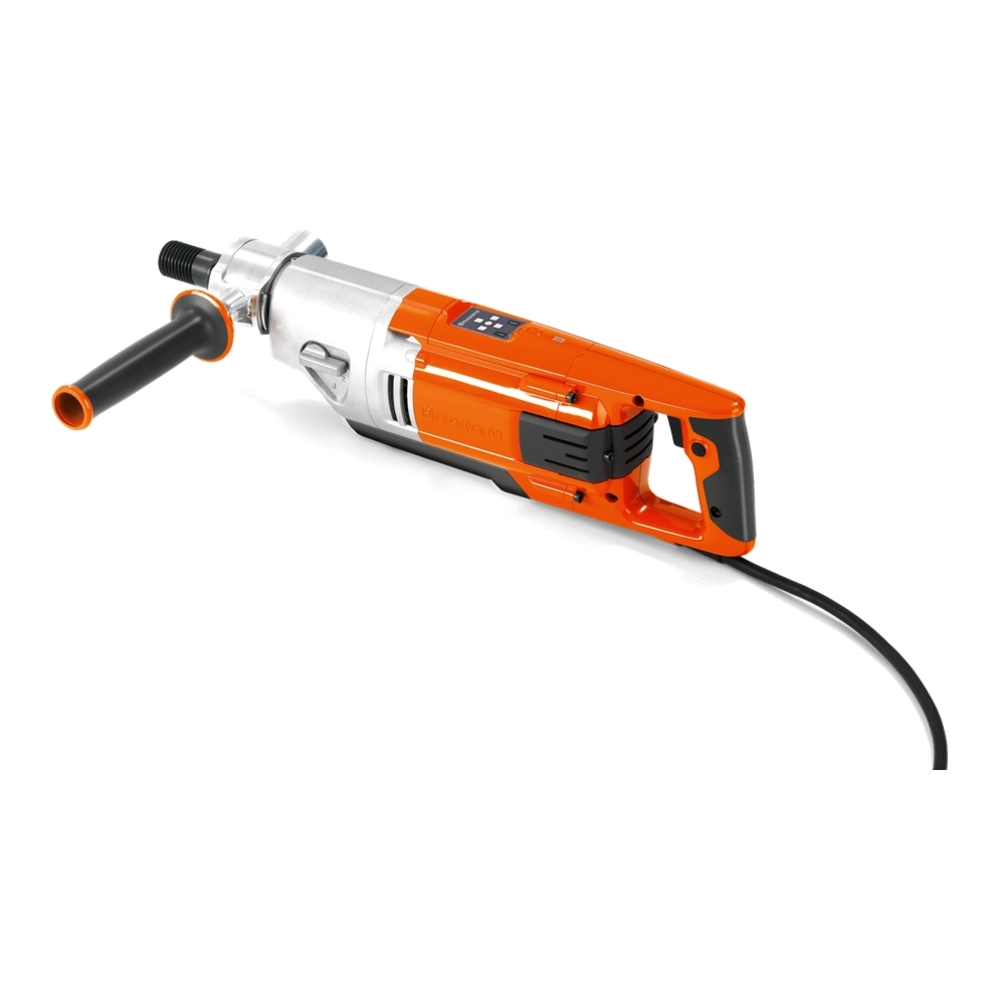

Moteur de forage DM 220 - FOREUSE PORTATIVE 230 V - Sortie d'arbre 1"1/4 M - 1/2" G F HUSQVARNA - 966 56 35-01
Référence : HUS 966563501
Découvrez Moteur de forage DM 220 - FOREUSE PORTATIVE 230 V - Sortie d'arbre 1"1/4 M - 1/2" G F HUSQVARNA - 966 56 35-01 disponible à l'achat
- Moteur 1-phase avec une puissance de 1850 W pour performance.
- Poignée avant pivotante à 360° pour un forage en espaces réduits.
- Protection antisurcharges Elgard™ pour prolonger la durabilité.
- Système de guidage amélioré pour un forage précis et rapide.
- Compatible pour le forage à sec et à l'eau grâce à une vanne.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
La foreuse portative Husqvarna DM 220 est idéale pour des travaux de carottage à sec et à eau.
Dotée d'un système de positionnement électronique, elle permet un forage précis, que ce soit à la main jusqu'à 80 mm ou sur bâti jusqu'à 150 mm. La poignée D ergonomique facilite le contrôle, tandis que le mode de forage peut être facilement alterné entre à sec et à eau. Adaptée pour des applications légères comme la création de passages pour ventilation ou câbles, elle convient tant aux professionnels qu'aux semi-professionnels.
Avec une puissance d'entrée de 1.85 kW et un poids de 7.5 kg, elle présente une conception robuste avec une protection contre la surcharge. Le système Elgard™ prévient les surcharges et prolonge la durée de vie de l'appareil. Les trois vitesses de rotation (730, 1700, et 3600 tr/min) assurent une efficacité optimale. La foreuse est également conçue pour un transport facile, avec un guidage électronique pour un angle de forage constant et des démarrages progressifs grâce à Softstart™.
Puissance d'entrée : 1,85 kW
Fréquence : 50 Hz
"Tension" : 220-240 V
"Phases" : 1 ph
Source d’alimentation : Câblée
Diamètre foret, portatif, max : 80mm
Diamètre foret, avec bâti, max : 150mm
"Diamètre mini. foret" : 25mm
Liquide refroidissement : À l'eau / À sec
"Vitesses" : 3
Spindle speed unloaded gear 1 : 730 tr/min
Spindle speed unloaded gear 2 : 1 700 tr/min
Spindle speed unloaded gear 3 : 3 600 tr/min
"Raccord d’eau UNC" : G 1 / 4"
Pression eau, position II Water pressure II : 8 bar
"Filetage axe, int." : G 1/2"
"Filetage axe, ext." : 1 1/4" 7 UNC
Longueur maxi : 560mm
Largeur maxi : 105mm
Hauteur maxi : 376mm
Poids : 7 kg
Packaging length : 660mm
Packaging width : 520mm
Packaging height : 150mm
Article gross weight : 14 200 g
"Niveau de puissance sonore garanti (Lwa)" : 108 dB(A)
Niveau de puissance sonore mesuré : 107 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 93 dB(A)
Pour un usage avec un support de forage équipé d'une plaque à vide, il faut fixer le support sur la plaque à vide à l'aide d'un boulon. Les vis de réglage de niveau doivent être desserrées puis resserrées jusqu'à ressentir une pression, en veillant à ce qu'elles touchent la surface pour assurer une bonne fixation de la plaque. La pompe de vide doit être mise en marche, avec une pression minimale de -0,85 bar pour garantir l'étanchéité de la plaque à vide sur la surface. L'utilisation de la plaque à vide est recommandée uniquement avec certains moteurs de forage Husqvarna, dont le DM 220.
La foreuse est adaptée à des applications légères telles que la création de passages pour ventilation ou câbles, en contexte professionnel ou semi-professionnel.
En cas de mauvais fonctionnement du système de fixation par plaque à vide, il convient de vérifier que la surface d'appui est plane et de bonne qualité, que le joint sous la plaque est intact et sans défaut, et que la pression de la pompe est suffisante. Si les vis de réglage de niveau ne touchent pas la surface, la plaque peut se desserrer.
Le résultat attendu est un forage précis et contrôlé, avec un angle constant, adapté aux diamètres indiqués selon le mode d'utilisation (à main ou sur bâti).
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères essentiels à vérifier pour installer correctement la plaque à vide avec le moteur de forage DM 220 ?
La surface d’appui doit être plane et de bonne qualité, et le joint sous la plaque à vide doit être intact, sans coupure ni fissure, pour assurer une bonne étanchéité. La pression minimale de la pompe doit être de -0,85 bar afin de garantir que la plaque adhère fermement à la surface. Les vis de réglage de niveau doivent toucher la surface lors de l’utilisation sous peine de desserrage de la plaque.
Quels moteurs de forage Husqvarna sont compatibles avec l’utilisation de la plaque à vide ?
La plaque à vide est recommandée uniquement avec les moteurs Husqvarna suivants : DM 200, DM 220, DM 230, DM 280, DM 340, DM 400 et DM 430. L’utilisation avec d’autres moteurs peut provoquer le desserrage du support de forage.
Comment assurer la fixation optimale du support de forage sur la plaque à vide ?
Fixez le support de forage à la plaque à vide à l’aide du boulon prévu. Desserrez les vis de mise à niveau, puis raccordez le tuyau d’aspiration et démarrez la pompe. Serrez ensuite les vis de mise à niveau jusqu’à ressentir une pression, en veillant à ce qu’elles touchent la surface pour garantir la stabilité.
Quelles sont les précautions à prendre en cas de mauvais fonctionnement du système de fixation par plaque à vide ?
Vérifiez que la surface d’appui est plane et de bonne qualité, que le joint sous la plaque est intact et sans défaut, et que la pression de la pompe est suffisante. Assurez-vous que les vis de réglage de niveau touchent bien la surface, sinon la plaque peut se desserrer.
Quels sont les diamètres de forage possibles avec le moteur DM 220 en mode portatif et sur bâti ?
Le moteur DM 220 permet un forage à main jusqu’à un diamètre maximum de 80 mm et jusqu’à 150 mm lorsqu’il est monté sur bâti, avec un maintien précis de l’angle de forage grâce au système de positionnement électronique.
