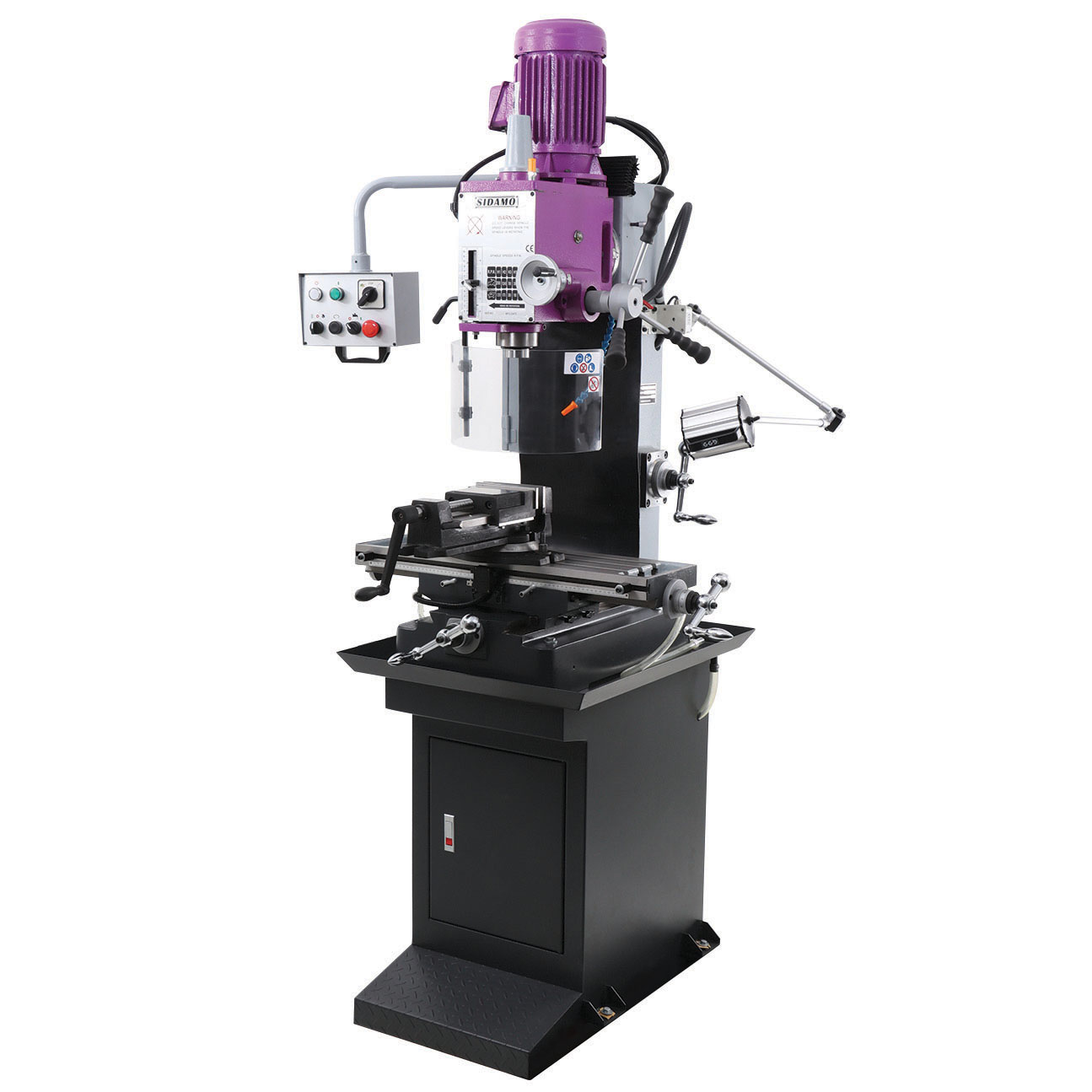

PERCEUSE FRAISEUSE PRO 30FVDLT AVEC SOCLE SIDAMO - 20502081

Perçage, fraisage et taraudage sous lubrification des métaux, matières plastiques
Usage intensif
Colonne prismatique à queue d'aronde
6 vitesses par boîte mécanique
Tête de fraisage inclinable ± 90°
Livrée avec:
- Socle
- Tirant 405 mm M16
- Boîte à outils
- Jeu de clés de service
- Oeillets de levage
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau EBT100 et jeu de brides
Puissance (kW): 0.75
Alimentation (V): 400 V tri
Vitesse de broche (tr/mn): 50 : 1250
Capacité de perçage maxi (mm): 30
Capacité de taraudage maxi (mm): M8 - M20
Capacité de fraisage (mm): 60
Cône morse: CM3
Course de broche (mm): 120
Nombre de vitesses: 6
d: distance broche colonne (mm): 290
f: distance broche table (mm): 420
Dimension de table (mm): 725 x 210
Entraxe rainurage table (mm): 2 x 57
Eclairage: Oui
Ecran Asservi: Oui
Arrosage: Oui
Largeur de mors (mm): 100
Hauteur de mors (mm): 38
Ouverture (mm): 62
Course transversale / longitudinale (mm): 435 x 255
Descente lente: Oui
Taraudage semi-automatique: Oui
Table à mouvements croisés : Oui

Perceuse fraiseuse taraudeuse PRO 30FVDLT avec socle SIDAMO, conçue pour un usage intensif (5 à 8 heures par jour) sur poste fixe. Elle réalise des opérations de perçage, fraisage et taraudage sous lubrification sur métaux ferreux (acier, fer, fonte), métaux non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton), matières plastiques et bois.

Caractéristiques principales :
- Construction robuste avec bâti, tête et socle en fonte aciérée massive.
- Colonne prismatique à queue d'aronde.
- 6 vitesses mécaniques de broche, de 50 à 1250 tr/min.
- Système de taraudage semi-automatique avec retour instantané.
- Descente lente de broche pour usinage de précision.
- Table à mouvements croisés (longitudinal 435 mm x transversal 255 mm) avec rainurage en « T » pour fixation d’étau et brides.
- Tête de fraisage inclinable de ± 90° pour usinage angulaire.
- Commandes en très basse tension 24 V, avec arrêt coup de poing à accrochage et sectionneur cadenassable.
- Éclairage LED intégré 24 V et écran de protection mandrin amovible asservi.
- Système d’arrosage de série.

Capacités d’usinage :
- Perçage maxi : 30 mm
- Fraisage maxi : 60 mm
- Taraudage maxi : M8 à M20
- Cône morse : CM3
- Course de broche : 120 mm
- Hauteur de travail : 1010 mm

Dimensions et poids :
- Dimensions totales (L x P x H) : 1170 x 850 x 2120 mm
- Dimensions table : 725 x 210 mm
- Distance broche-colonne : 290 mm
- Distance broche-table : 420 mm
- Poids : 400 kg

Accessoires fournis :
- Socle
- Tirant M16 de 405 mm
- Boîte à outils avec jeu de clés de service
- Œillets de levage
- Mandrin auto-serrant 1 à 16 mm (B18)
- Queue de mandrin CM3 – B18
- Chasse-cône
- Étau EBT100 avec jeu de brides

Fonctionnement et utilisation :
- La machine est équipée d’un panneau de commandes complet avec voyants, interrupteurs marche/arrêt, inversion de sens de rotation pour taraudage, commutateur liquide de coupe et arrêt d’urgence.
- Descente de broche possible en mode normal ou descente lente pour usinage précis.
- Réglage précis de la profondeur d’usinage par butée mécanique (0-120 mm).
- Déplacement vertical de la tête sur 330 mm, manivelle avec graduation 0,02 mm.
- Blocage manuel de la broche sur 120 mm de course.
- Rotation et blocage de la tête avec inclinaison réglable de -90° à +90°.
- Table à mouvements croisés avec manivelles graduées 0,025 mm, permettant le déplacement longitudinal et transversal, avec système de blocage des axes.
- Écran de protection mandrin réglable en hauteur et rotation, avec verrouillage électrique de sécurité.
- Ressort de rappel de broche réglable pour un retour contrôlé.

Sécurité et recommandations :
- Usage intérieur uniquement, sur sol stable, plat et non glissant.
- Port des équipements de protection individuelle obligatoire (chaussures, lunettes, protections auditive et respiratoire selon besoin).
- Ne jamais maintenir les pièces à la main, utiliser étau et brides.
- Nettoyage et maintenance réguliers recommandés, machine livrée avec protection antirouille sur parties rectifiées.
- Ne pas utiliser d’outils endommagés, toujours attendre refroidissement avant remplacement.
- Respecter les consignes de sécurité spécifiques au fraisage, perçage et taraudage.
- Ne pas modifier la machine ni enlever les protections.

Installation et maintenance :
- Livrée en caisse bois sur palette, manutention avec plusieurs personnes et moyens adaptés (transpalette, chariot élévateur).
- Fixation au sol recommandée avec boulons M10 après mise à niveau.
- Raccordement électrique en 400 V triphasé, protections magnétothermiques obligatoires, câble et prises conformes aux normes.
- Vérifications initiales avant première utilisation : fixation, état des protections, fonctionnement des pièces mobiles, état outil, commandes.
- Maintenance périodique détaillée dans la notice (quotidienne, hebdomadaire, mensuelle, semestrielle).

Cette perceuse fraiseuse taraudeuse PRO 30FVDLT offre une solution complète et robuste pour les opérations d’usinage polyvalentes en atelier, garantissant précision, sécurité et confort d’utilisation.
