PLIEUSE MANUELLE LEGERE DE CHANTIER ALUMINIUM 1M JOUANEL - PCA1020
Référence : J074PCA1020
Découvrez PLIEUSE MANUELLE LEGERE DE CHANTIER ALUMINIUM 1M JOUANEL - PCA1020 disponible à l'achat
Les points clés
- Poids léger de seulement 21 kg pour faciliter le transport
- Fabriquée en aluminium recyclable à 100%
- Machine polyvalente 3 en 1 : coupe, plie et boudine
-9%
1 941,08 € TTC 1 617,57 € HT 2 142,85 € TTC
Incl. Tax: 1 941,08 €
Excl. Tax: 1 617,57 €
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La plieuse de chantier qui allège vos journées !
La plieuse manuelle légère de chantier PCA1020 est la solution pour répondre aux problématiques de transportabilité et de pénibilité d’installation du matériel sur site.
Faite majoritairement d’aluminium, cette plieuse de seulement 21 kg (hors équipements complémentaires), pour un pliage utile en 1 mètre linéaire, est de loin la plus légère de sa catégorie. Équipée de son système de coupe, de sa baguette à boudiner diamètre 13 mm et de sa table arrière avec butées réglables, la plieuse PCA1020 devient une machine ultra polyvalente pour la réalisation de vos éléments de couverture.
Points forts :
Seulement 21 kg pour 1 M de pliage utile
Plieuse en aluminium, recyclable à 100%
Un poids adapté aux contraintes des chantiers
Facilité de transport, manutention, installation
Machine 3 en 1 avec ses équipements : coupe, plie et boudine
Équipement standard :
Tablier avec règle étroite de 15 mm pour les plis et contreplis rapprochés
Règle de pince à 153° en acier traité
Levier de manœuvre de la pince à droite de la machine
Serrage rapide de la pince par excentrique

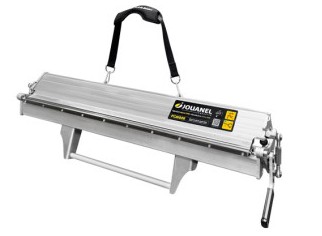

Sangle de portage avec coussin d’épaule
Pieds repliable et démontables sans outils
La plieuse manuelle légère de chantier PCA1020 est conçue pour faciliter le transport et réduire la pénibilité lors des installations sur site. Fabriquée majoritairement en aluminium recyclable à 100%, elle pèse seulement 21 kg avec pieds et accessoires, pour une longueur utile de pliage de 1 020 mm, ce qui en fait la plus légère de sa catégorie.
Cette machine polyvalente combine trois fonctions essentielles : pliage, coupe et boudinage. Elle est équipée d’un système de coupe avec rail de guidage pour couteau à molettes, d’une baguette à boudiner de 13 mm de diamètre, et d’une table arrière en aluminium dotée de butées réglables coulissantes sur réglets, permettant un positionnement précis de la feuille et un soutien optimal.
Les caractéristiques techniques principales sont les suivantes :
- Capacité de pliage : Zinc et Aluminium 1050-H44 jusqu’à 0,8 mm, Acier S235JR jusqu’à 0,63 mm, Inox jusqu’à 0,4 mm
- Angle de la règle de pince : 153°
- Ouverture de la pince : 65 mm
- Dimensions : 1 195 x 525 x 945 mm (machine ouverte), 1 195 x 300 x 1 090 mm (machine pliée)
- Hauteur de table : 838 mm
- Poids net : 17 kg sans pieds, 21 kg avec pieds, 25,8 kg avec pieds, baguette à boudiner et rail de guidage
Les équipements standards incluent un tablier avec règle étroite de 15 mm pour les plis rapprochés, une règle de pince en acier traité, un levier de manœuvre à droite, un serrage rapide par excentrique, une sangle de portage avec coussin d’épaule, ainsi que des pieds repliables et démontables sans outils.
Pour optimiser le travail, des kits de fixation optionnels permettent d’installer la plieuse sur un établi ou un échafaudage, assurant stabilité et sécurité, notamment pour les travaux en hauteur.
Les accessoires complémentaires comprennent un rail de guidage pour couteau à molettes, un couteau à molettes adapté aux capacités de coupe, une baguette à boudiner spécifique à la plieuse PCA1020, ainsi qu’une table butée arrière de 500 mm avec fixation par molettes et course réglable.
La plieuse PCA1020 répond aux exigences des couvreurs et calorifugeurs en offrant un outil léger, maniable, précis et polyvalent, adapté aux contraintes des chantiers et à une utilisation en atelier.
Cette machine polyvalente combine trois fonctions essentielles : pliage, coupe et boudinage. Elle est équipée d’un système de coupe avec rail de guidage pour couteau à molettes, d’une baguette à boudiner de 13 mm de diamètre, et d’une table arrière en aluminium dotée de butées réglables coulissantes sur réglets, permettant un positionnement précis de la feuille et un soutien optimal.
Les caractéristiques techniques principales sont les suivantes :
- Capacité de pliage : Zinc et Aluminium 1050-H44 jusqu’à 0,8 mm, Acier S235JR jusqu’à 0,63 mm, Inox jusqu’à 0,4 mm
- Angle de la règle de pince : 153°
- Ouverture de la pince : 65 mm
- Dimensions : 1 195 x 525 x 945 mm (machine ouverte), 1 195 x 300 x 1 090 mm (machine pliée)
- Hauteur de table : 838 mm
- Poids net : 17 kg sans pieds, 21 kg avec pieds, 25,8 kg avec pieds, baguette à boudiner et rail de guidage
Les équipements standards incluent un tablier avec règle étroite de 15 mm pour les plis rapprochés, une règle de pince en acier traité, un levier de manœuvre à droite, un serrage rapide par excentrique, une sangle de portage avec coussin d’épaule, ainsi que des pieds repliables et démontables sans outils.
Pour optimiser le travail, des kits de fixation optionnels permettent d’installer la plieuse sur un établi ou un échafaudage, assurant stabilité et sécurité, notamment pour les travaux en hauteur.
Les accessoires complémentaires comprennent un rail de guidage pour couteau à molettes, un couteau à molettes adapté aux capacités de coupe, une baguette à boudiner spécifique à la plieuse PCA1020, ainsi qu’une table butée arrière de 500 mm avec fixation par molettes et course réglable.
La plieuse PCA1020 répond aux exigences des couvreurs et calorifugeurs en offrant un outil léger, maniable, précis et polyvalent, adapté aux contraintes des chantiers et à une utilisation en atelier.
Longueur utile de pliage (mm) : 1 020
Capacité Zinc, Aluminium 1050-H44 (mm) : 0,8
Capacité Acier S235JR (mm) : 0,63
Capacité Inox (mm) : 0,4
Angle de la règle de pince : 153°
Ouverture de la pince (mm) : 65
Dimensions (mm) : 1195 x 525 x 945
Dimensions machine pliée (mm) : 1195 x 300 x 1090
Hauteur de la table (mm) : 838
Poids net plieuse sans pieds (hors accessoires) : 17kg
Poids net plieuse avec pieds (hors accessoires) : 21kg
Poids net plieuse avec pieds, baguette à boudiner et rail de guidage pour couteau à molettes : 25,8kg

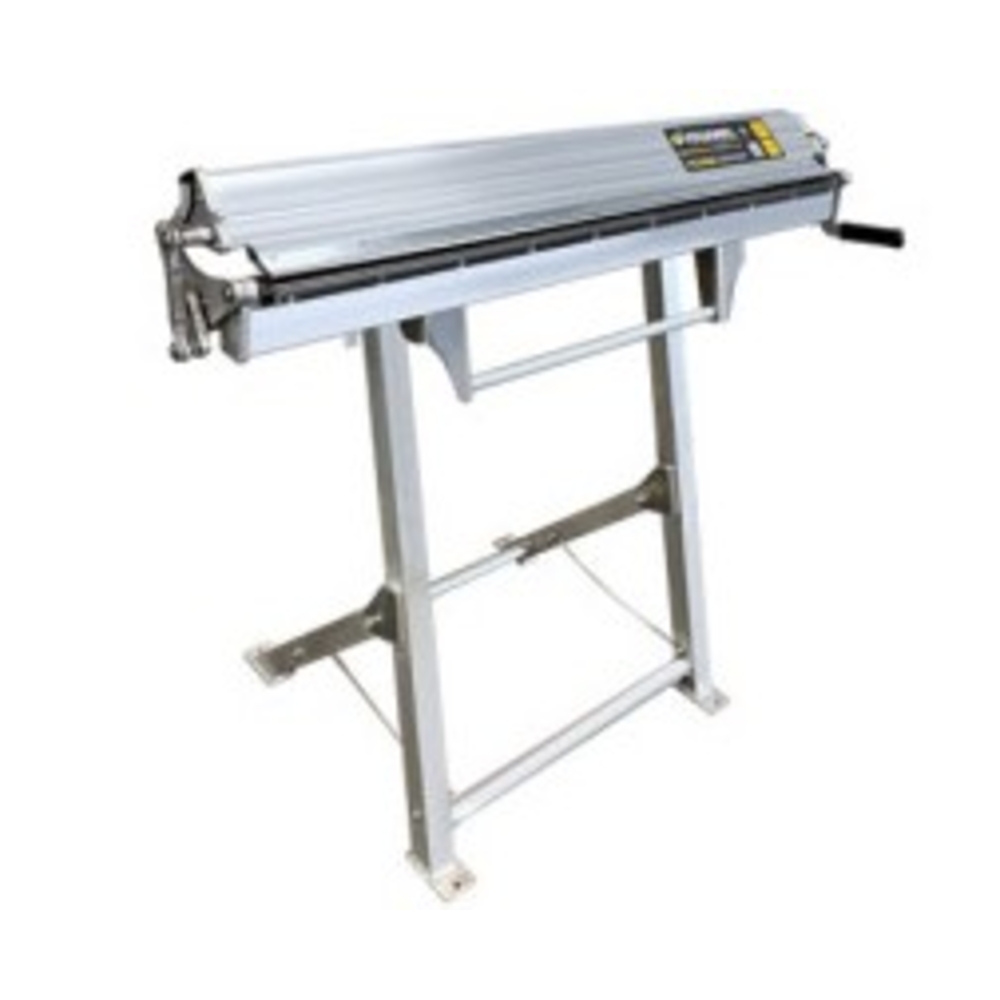

La plieuse manuelle légère de chantier PCA1020 s’utilise en position dépliée, prête à l’emploi, avec ses pieds montés par serrage de molettes. L’utilisateur insère la feuille métallique dans la machine et la positionne selon le pli à réaliser. La feuille est ensuite verrouillée à l’aide du levier de serrage de la pince. Le pliage s’effectue en saisissant le tablier et en le relevant pour plier la feuille. Une fois le pli réalisé, le tablier est redescendu en position initiale, la pince est desserrée avec le levier, et la pièce pliée est récupérée.

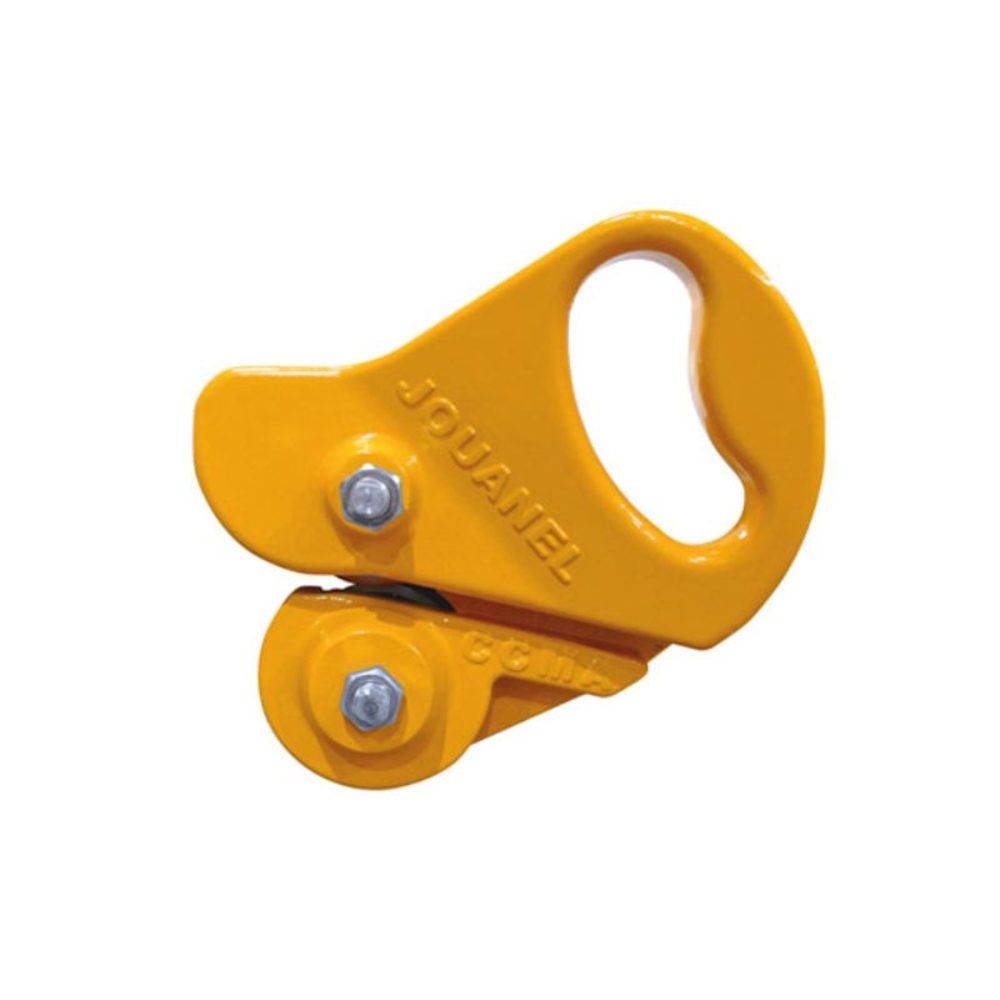

Pour la coupe, la feuille est insérée et positionnée le long du rail de guidage. Le couteau à molettes est placé sur ce rail et poussé pour couper la feuille complètement.
L’accessoire à boudiner s’utilise en insérant la feuille dans la fente de la baguette à boudiner, puis en tournant la manivelle dans le sens indiqué jusqu’à obtenir le boudin souhaité. Le boudin est ensuite retiré du côté opposé à la manivelle.

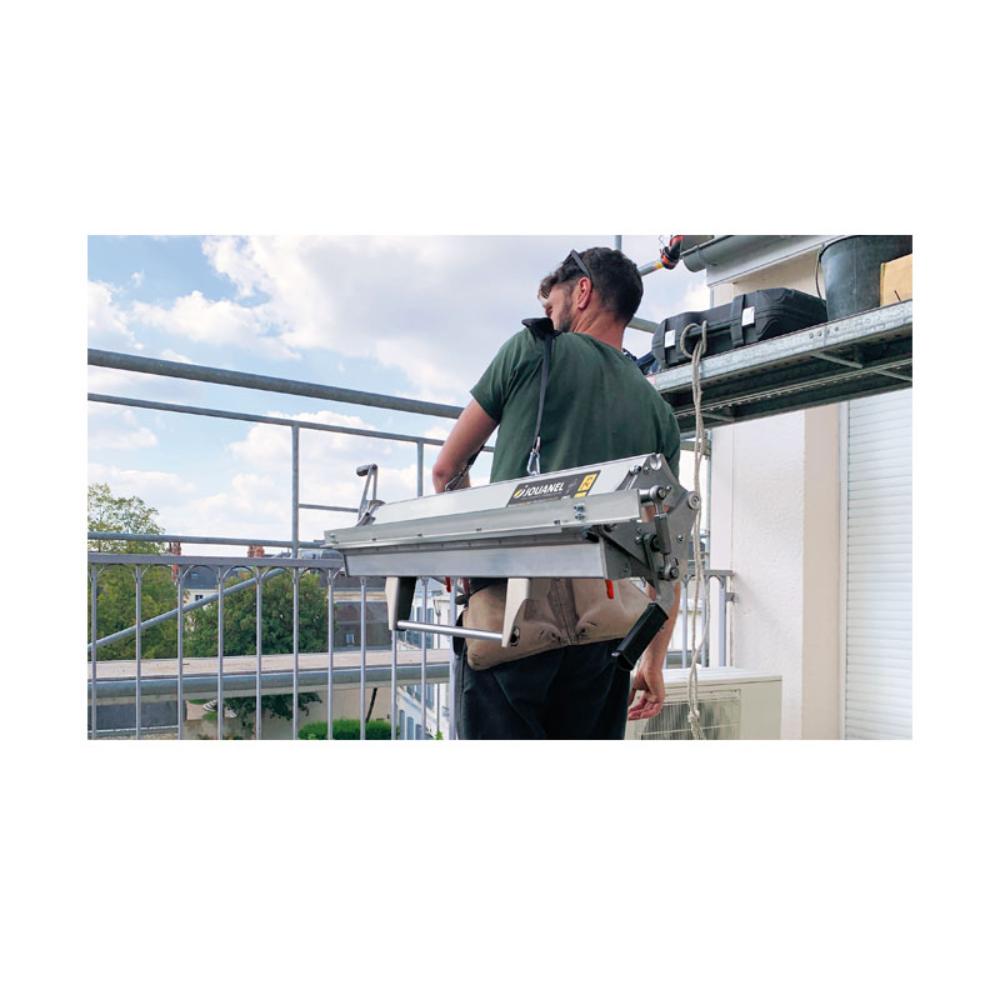

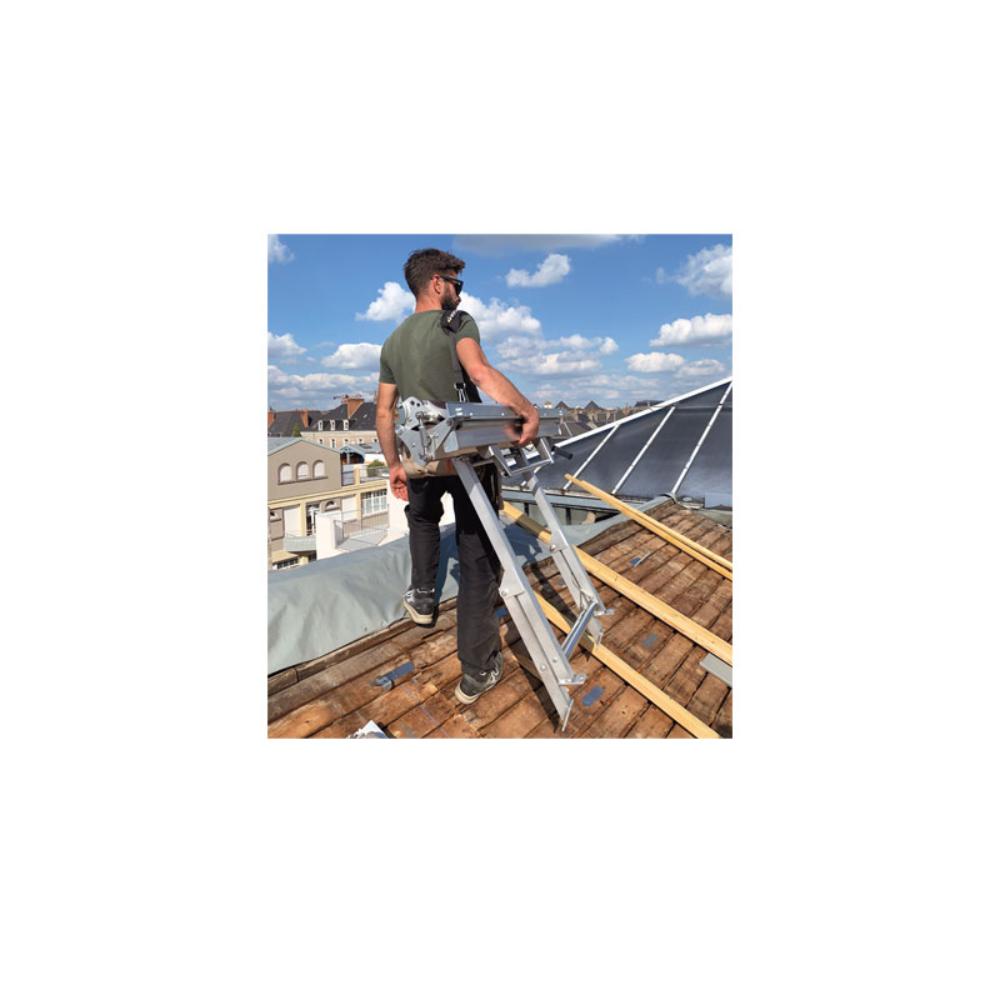

La machine peut être transportée facilement grâce à une sangle de portage avec coussin d’épaule. Une fois sur site, les pieds repliables et démontables sont montés rapidement sans outil à l’aide de molettes de serrage.
Pour un travail précis, la plieuse peut être fixée sur un établi ou un échafaudage via des kits de fixation optionnels, permettant un poste stable adapté à des travaux en hauteur.
Le réglage du serrage de la pince s’effectue avec la machine chargée : il faut desserrer un contre-écrou, ajuster la manette pour que la feuille ne bouge plus sans que la fermeture de la pince devienne trop dure, puis reserrer le contre-écrou.
En cas de problème lors de l’utilisation, il est conseillé de déclencher un arrêt d’urgence (si équipé), localiser le problème avant de redémarrer la machine, et contacter le service d’assistance technique si nécessaire.
La plieuse PCA1020 est destinée au travail de tôles jusqu’à 0,63 mm en acier S235JR et 0,8 mm en zinc ou aluminium, excluant les plis écrasés. Toute utilisation avec des tôles plus épaisses est interdite.
L’ensemble de ces étapes et conditions d’usage permet d’obtenir des pliages, coupes et boudinages précis pour la réalisation d’éléments de couverture, dans des conditions adaptées au chantier ou à l’atelier.
