Pompe à eau immergée de puits 10 turbines diamètre 100mm 230V 900W DRAKKAR - 08148
Référence : S01508148
Découvrez Pompe à eau immergée de puits 10 turbines diamètre 100mm 230V 900W DRAKKAR - 08148 disponible à l'achat
- Pompe immergée grande profondeur avec 10 turbines
- Corps en acier inoxydable diamètre 100 mm
- Débit maximum de 3200 l/h pour eaux claires
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Pompe immergée grande profondeur 900W débit maximum 4500 l/h
Pompe immergée grande profondeur
10 turbines
Grande profondeur immersion
Grande hauteur de refoulement
Corps fin diamètre 100 mm
Pour eaux claires
Idéal pour les puits
10 turbines.

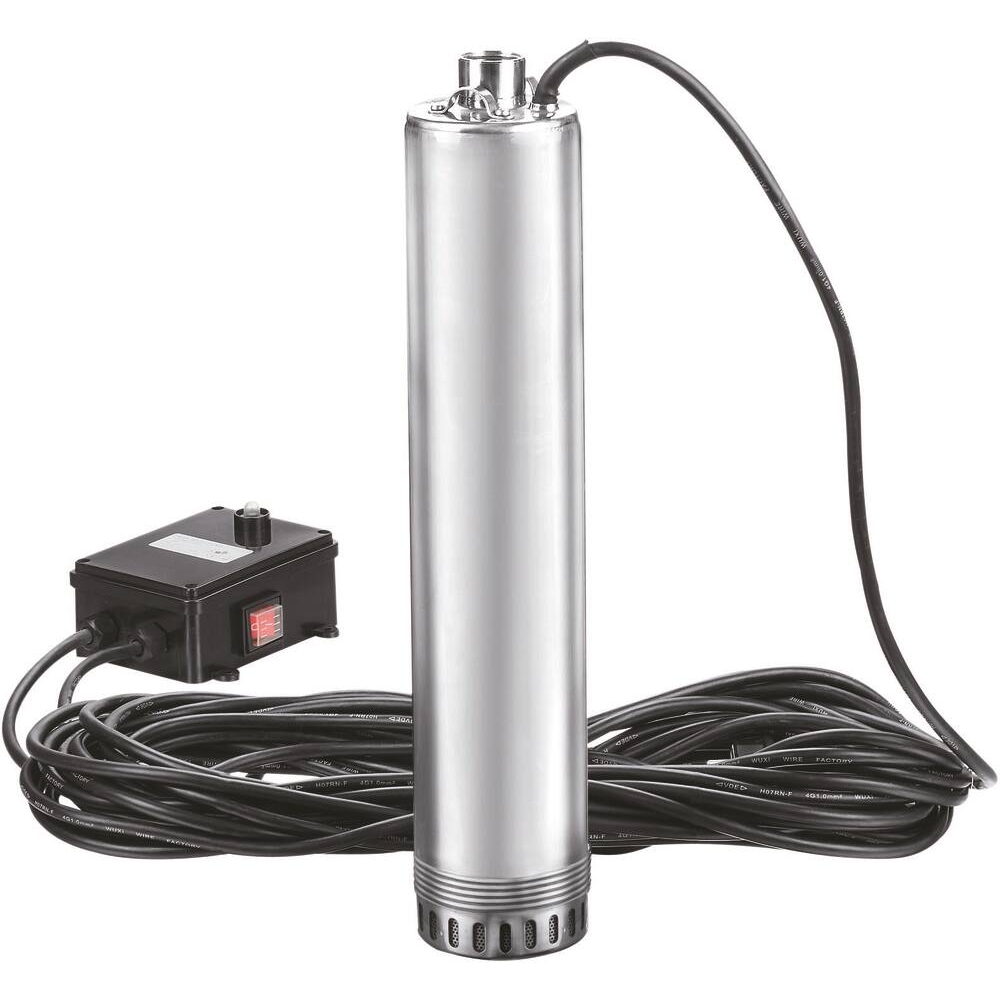

Avec boîtier de contrôle et câble.
Corps de pompe en acier inox.
Point info :
Raccord conseillé : réf.18747.
Tuyau conseillé : réf.06046 ou 06061-06530.
Caractéristiques techniques :
- Alimentation : 230 V, fréquence 50 Hz
- Puissance : 900 W
- Débit maximum : 4500 litres par heure
- Hauteur de refoulement maximale : 60 mètres
- Diamètre tuyau de sortie : 25 mm
- Raccord de refoulement : Ø 1" F
- Granulométrie maximale : 1,5 mm
- Longueur du câble : 20 mètres
- Dimensions : 510 mm de hauteur, 100 mm de largeur
- Poids : 11,05 kg
- Câble : HO7R-NF
- Corps : inox
Fonctionnement :
La pompe assure un pompage efficace des eaux claires en profondeur grâce à ses 10 turbines. Sa grande hauteur de refoulement permet de remonter l’eau depuis des puits profonds jusqu’à 60 mètres.
Avantages produit :
- Corps fin facilitant l’immersion dans des puits étroits
- Matériau inox garantissant une bonne résistance à la corrosion
- Câble long de 20 mètres pour une installation flexible
- Adaptée aux eaux claires avec une granulométrie maximale de 1,5 mm
Conditionnement et stockage :
Aucune information spécifique fournie dans le document.
Normes et certifications :
Aucune mention explicite dans la fiche produit.
Recommandations d’utilisation :
Utiliser exclusivement pour eaux claires. Convient particulièrement pour les puits nécessitant une immersion importante.
Cette pompe est garantie 2 ans selon la fiche produit. Photos et document non contractuels, sous réserve de modifications techniques.
Longueur du câble: 20m
Largeur: 100mm
Hauteur: 510mm
Fréquence: 50Hz
Puissance: 900W
Alimentation: 230V
Corps: inox
Granulométrie: 1,5mm
Hauteur immersion max: 15m
Hauteur de refoulement max: 60m
Diamètre tuyau de sortie: 25mm
Débit max: 3200 l/h
Raccord de refoulement: Ø 1" F
Câble: HO7R-NF
Le principe d’utilisation repose sur un pompage submersible avec un clapet anti-retour intégré, empêchant le tuyau de refoulement de se vider automatiquement après l’arrêt de la pompe. La pompe est équipée d’un câble électrique long de 20 mètres, relié à un boîtier de commande avec disjoncteur différentiel (≤ 30 mA) pour assurer la mise en marche sécurisée.

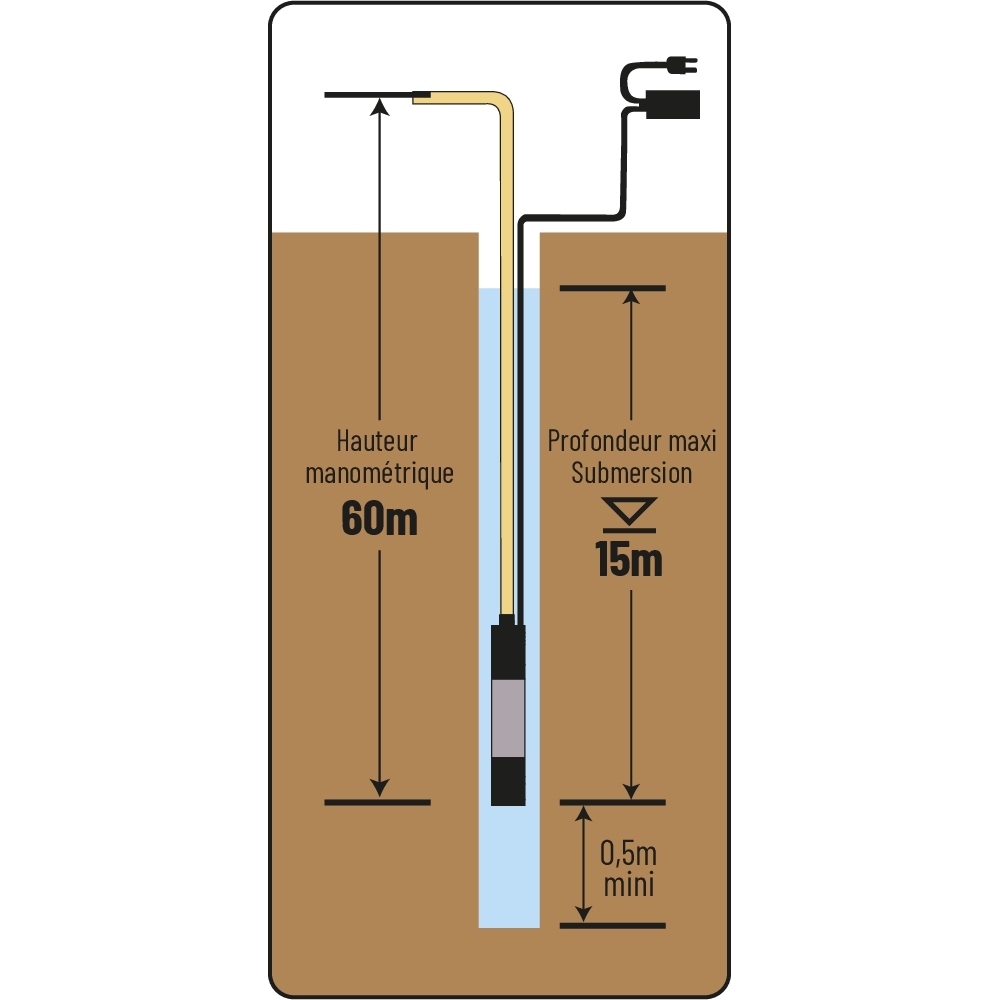

Avant utilisation, il faut vérifier l’état du câble, de la fiche, et s’assurer que la pompe est placée sur une surface stable et plane, avec les orifices d’admission non obstrués. Le câble ne doit pas être utilisé pour porter ou suspendre la pompe. Lors de l’installation dans un puits, la pompe ne doit pas reposer sur le fond et doit être protégée contre le fonctionnement à sec, notamment en utilisant un câble de sécurité pour éviter qu’elle tombe au fond. Il est recommandé d’accrocher le câble électrique au tuyau d’évacuation par intervalles d’environ 3 mètres.
Le raccordement du tuyau de refoulement doit être bien fixé et orienté vers le haut, avec un collier pour assurer la tenue du tube. La pompe peut également être suspendue par des anneaux de fixation, en veillant à ce qu’elle ne puisse pas tourner sur elle-même.
La pompe est destinée à un usage non permanent, car un fonctionnement continu réduit sa durée de vie. Elle ne doit pas être utilisée pour pomper des eaux chargées, salées, corrosives, inflammables, ou contenant des matières abrasives comme le sable, sous peine d’endommagement et d’annulation de la garantie.
En cas de dysfonctionnement (absence de refoulement, arrêt brusque, démarrage impossible), il convient de vérifier notamment la présence d’air dans la canalisation, le niveau d’eau minimum, l’état de la turbine, les connexions électriques, et la présence éventuelle de corps étrangers bloquant la roue. La pompe est équipée d’une protection thermique qui arrête automatiquement le moteur en cas de surchauffe, avec redémarrage après refroidissement.
Après chaque utilisation, il est conseillé de débrancher la pompe, vider le liquide contenu, et la stocker dans un endroit sec à l’abri du gel.
Ainsi, l’usage de cette pompe immergée consiste à l’immerger dans un puits ou réservoir d’eau claire, à raccorder le tuyau de refoulement, à la brancher via un boîtier de commande avec disjoncteur, et à s’assurer que les conditions d’immersion, de niveau d’eau, et de sécurité électrique sont respectées pour obtenir un pompage efficace et durable.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques techniques principales de cette pompe immergée ?
Cette pompe à eau immergée pour puits est équipée de 10 turbines avec un corps en acier inoxydable de 100 mm de diamètre. Elle fonctionne en 230 V / 50 Hz avec une puissance de 900 W, un débit maximum de 3200 l/h et une hauteur de refoulement maximale de 60 mètres. La profondeur maximale d’immersion est de 15 mètres et la granulométrie maximale acceptée est de 1,5 mm.
Comment s’assurer d’une installation conforme et sécurisée de la pompe ?
L’installation doit respecter une immersion maximale de 15 mètres et la pompe ne doit jamais fonctionner à sec. Le raccordement électrique doit être protégé par un disjoncteur différentiel de haute sensibilité (≤ 30 mA) conformément à la norme DIN VDE 0100T739. Il est recommandé d’accrocher le câble électrique au tuyau d’évacuation tous les 3 mètres et d’utiliser un câble de sécurité pour éviter que la pompe ne tombe au fond du puits.
Quels sont les usages et limites d’utilisation de cette pompe ?
Elle est conçue exclusivement pour pomper des eaux claires ou légèrement contaminées, avec une taille maximale des particules de 1,5 mm. Elle ne doit pas être utilisée pour des eaux chargées, salées, corrosives, inflammables ou contenant du sable ou des matières abrasives, sous peine d’endommagement et d’annulation de la garantie. Son usage est non permanent car un fonctionnement continu réduit sa durée de vie.
Quelles précautions prendre avant et pendant l’utilisation de la pompe ?
Avant chaque mise en service, il faut vérifier l’état du câble, de la fiche et s’assurer que la pompe est placée sur une surface stable et plane, sans obstruction des orifices d’admission. La pompe ne doit jamais être transportée ou suspendue par son câble électrique. En cas de dysfonctionnement, vérifier la présence d’air dans la canalisation, le niveau d’eau minimum, l’état des turbines et les connexions électriques.
Comment résoudre les problèmes courants de fonctionnement ?
Si la pompe fonctionne sans refouler, il faut vérifier que la canalisation de refoulement n’est pas obstruée, nettoyer la turbine et s’assurer que la pompe est immergée à une profondeur suffisante. En cas d’arrêt brusque, vérifier la protection thermique, la température de l’eau (max 35°C), les fusibles et les connexions électriques. Si la pompe ne démarre pas, contrôler le câble électrique et éliminer toute cause de surchauffe ou blocage de la roue.
