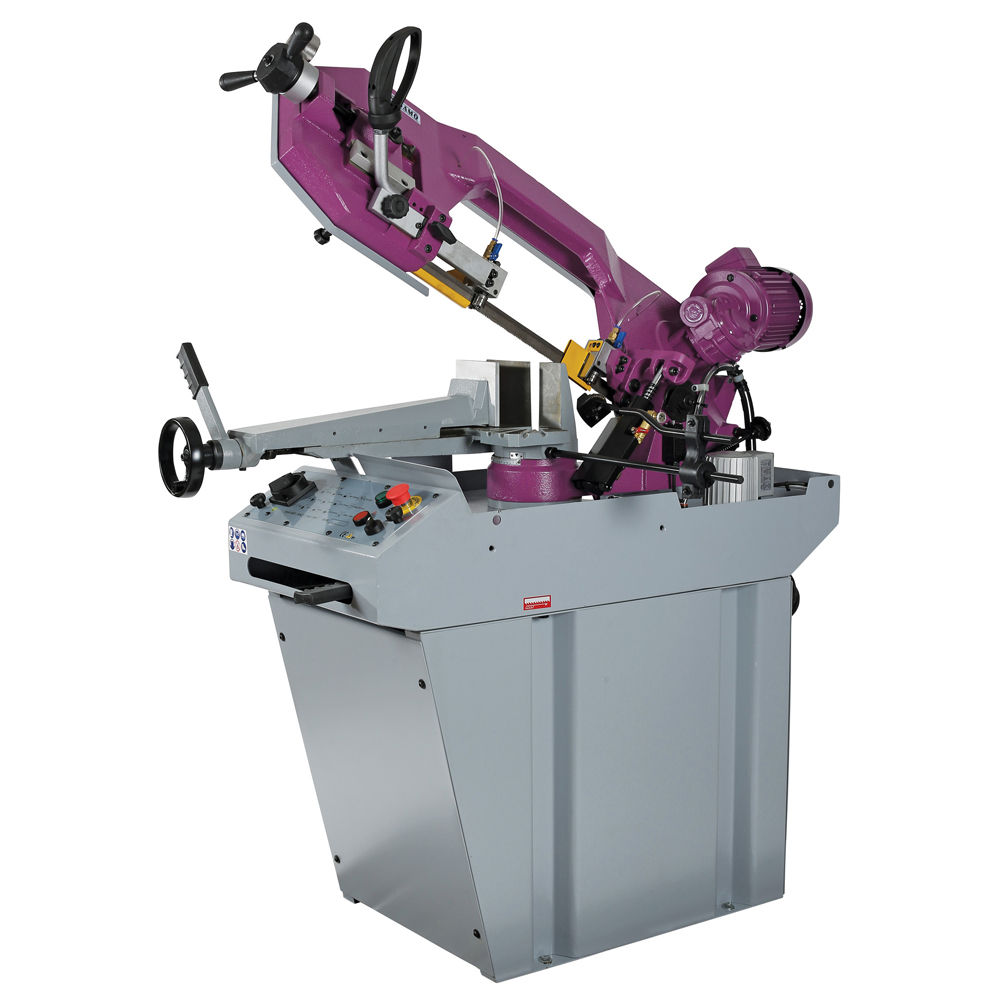

SCIE A RUBAN SR276 DA MONO SIDAMO - 20114109

Sciage sous lubrification d'acier
Usage régulier
Archet en fonte aciérée
Microrupteur et manomètre de tension ruban
Descente autonome par gravité contrôlée par vérin hydraulique
Livrée avec socle, ruban et butée de coupe réglable de 500 mm
Puissance (kW): 1,5
Alimentation (V): 230 V Mono
Vitesse (m/min): 72
Capacité de coupes (mm) à 90° en rond: 225
Capacité de coupes (mm) à 90° en carré: 190
Capacité de coupes (mm) à 90° en rectangle: 230 x 145
Capacité de coupes (mm) à 45° G en rond: 145
Capacité de coupes (mm) à 45° G en carré: 145
Capacité de coupes (mm) à 45° G en rectangle: 130 x 220
Capacité de coupes (mm) à 60° G en rond: 90
Capacité de coupes (mm) à 60° G en carré: 90
Capacité de coupes (mm) à 60° G en rectangle: 110 x 90
Ouverture d'étau (mm): 245
Hauteur de travail (mm): 890
Ruban (mm): 2480 x 27 x 0.9

Scie à ruban SR276 DA mono SIDAMO

Description du produit
La scie à ruban SR276 DA mono est une machine conçue pour le sciage sous lubrification d'acier dans un usage régulier. Elle est équipée d'un archet en fonte aciérée, d'un microrupteur et d'un manomètre de tension du ruban. La descente de l'archet est autonome par gravité, contrôlée par un vérin hydraulique. La machine est livrée avec un socle, un ruban et une butée de coupe réglable de 500 mm.

Usages et applications
Cette scie est destinée à la coupe de métaux ferreux (acier, fer, fonte) profilés ou pleins, à l’aide d’un ruban rotatif sans fin adapté. Elle ne doit pas être utilisée pour la coupe de métaux non ferreux (cuivre, aluminium, plomb, zinc, étain, laiton, inox, etc.), ni pour les matériaux de construction (béton, parpaing, pavé, pierre), bois, PVC ou dérivés.

Fonctionnement
La machine fonctionne sous une alimentation monophasée 230 V avec une puissance moteur de 1,5 kW. La vitesse du ruban est de 72 m/min. La descente de l’archet est contrôlée hydrauliquement et sa vitesse est réglable en continu. Le ruban est tendu manuellement et son état est surveillé par un manomètre équipé d’un verrouillage électrique de sécurité. L’étau à serrage rapide est monté sur glissière à rattrapage de jeu.

Caractéristiques techniques détaillées
- Puissance moteur : 1,5 kW
- Alimentation : 230 V monophasé
- Vitesse du ruban : 72 m/min
- Dimensions ruban : 2480 x 27 x 0,9 mm
- Ouverture étau : 245 mm
- Hauteur de travail : 890 mm
- Capacités de coupe à 90° :
- Rond : 225 mm
- Carré : 190 mm
- Rectangle : 230 x 145 mm
- Capacités de coupe à 45° gauche :
- Rond : 145 mm
- Carré : 145 mm
- Rectangle : 130 x 220 mm
- Capacités de coupe à 60° gauche :
- Rond : 90 mm
- Carré : 90 mm
- Rectangle : 110 x 90 mm
- Poids : 188 kg
- Dimensions machine (P x H x l) : 1730 x 1690 x 1100 mm

Matériaux et composition
Archet en fonte aciérée, guides ruban équipés de roulements et plaquettes carbure pour une excellente résistance à l’usure. Moteur avec réducteur coaxial, isolation électrique IP 54.

Compatibilités
Utilisation uniquement avec rubans SIDAMO d’origine de dimensions 2480 x 27 x 0,9 mm, denture adaptée selon le matériau et la section à couper. Ne pas utiliser de rubans endommagés ou non conformes.

Normes et certifications
Machine conforme aux normes de sécurité CE. Alimentation électrique avec protection magnétothermique intégrée. Interrupteurs et dispositifs de sécurité conformes aux normes en vigueur.

Conditions d’utilisation et recommandations
- Utiliser la machine dans un local sec, éclairé, avec une température entre +5°C et +35°C et une humidité relative inférieure à 90%.
- Ne pas utiliser en extérieur ou dans des locaux très humides.
- Porter les équipements de protection individuelle (lunettes, gants, chaussures, protection auditive).
- Ne pas forcer la machine, respecter les prescriptions de sécurité et les consignes d’utilisation.
- Maintenir la machine propre, enlever régulièrement les copeaux avec des outils adaptés (chiffon, pinceau, aspirateur).
- Ne pas utiliser de solvants agressifs pour le nettoyage.
- Stocker la machine dans un endroit sec, hors de portée des enfants.
- Détendre le ruban en fin de journée et mettre l’archet en position basse.

Avantages produit
- Descente autonome par gravité contrôlée par vérin hydraulique pour une coupe précise et régulière.
- Réglage manuel de la tension du ruban avec verrouillage électrique de sécurité.
- Etau à serrage rapide avec glissière à rattrapage de jeu.
- Commandes en façade en très basse tension (24 V) pour la sécurité de l’opérateur.
- Livrée complète avec socle, ruban et butée de coupe réglable.
- Protection moteur par disjoncteur thermique.

Conditionnement, stockage, conservation
La machine est livrée palettisée dans un emballage carton avec dispositif d’amarrage. Un sachet anti-humidité peut être présent dans le conditionnement. La manutention doit être réalisée avec un transpalette ou un chariot élévateur, en utilisant les points d’élingage prévus. Pour le stockage, conserver dans un endroit sec, à l’abri de l’humidité et hors de portée des enfants.

Informations complémentaires
- La machine dispose d’un dispositif de lubrification par électropompe avec bac de 6 litres pour liquide de coupe (eau + huile soluble).
- Réglages possibles : angles de coupe (90°, 45°G, 60°G), vitesse de descente de l’archet, tension du ruban, position du guide ruban avant mobile.
- Maintenance régulière recommandée : nettoyage, vérification du ruban, tension, état des guides, lubrification.
- En fin de coupe, arrêt automatique du ruban et de la pompe liquide grâce à un verrouillage électrique de sécurité.
- Tableau de défauts inclus pour diagnostic et réglages (vibrations, usure prématurée, qualité de coupe, rupture ruban…).

Cette synthèse est basée exclusivement sur les informations détaillées dans la notice d’instructions originale SIDAMO SR276 DA mono (pages 1 à 20).
