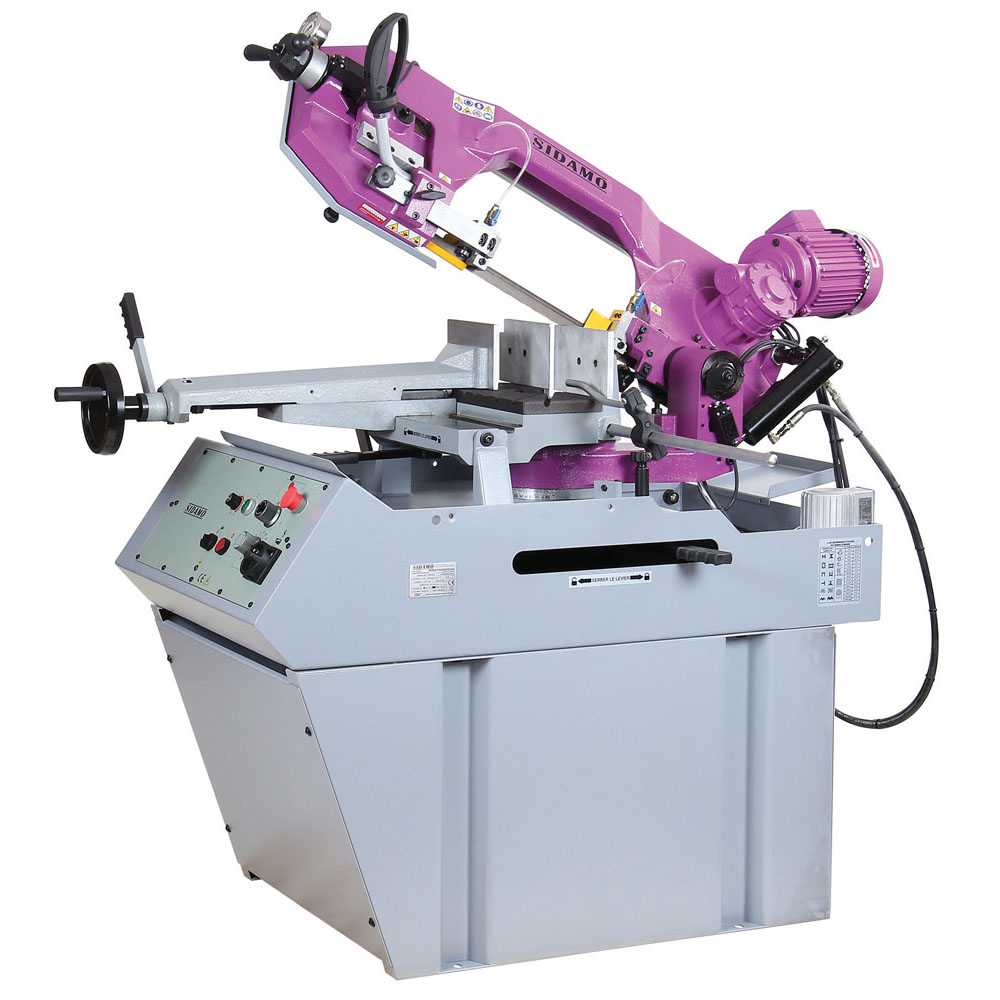

SCIE A RUBAN SR276 DGDA SIDAMO - 20114224

Sciage sous lubrification d'acier
Usage régulier
Archet en fonte aciérée
Microrupteur et manomètre de tension ruban
Descente autonome par gravité contrôlée par vérin hydraulique
Livrée avec:
- socle
- ruban
- butée de coupe réglable de 500 mm
Puissance (kW): 0,6 / 1,1
Alimentation (V): 400 V Tri
Vitesse (m/min): 45 / 90
Capacité de coupes (mm) à 90° en rond: 225
Capacité de coupes (mm) à 90° en carré: 180
Capacité de coupes (mm) à 90° en rectangle: 230 x 145
Capacité de coupes (mm) à 45° G en rond: 140
Capacité de coupes (mm) à 45° G en carré: 140
Capacité de coupes (mm) à 45° G en rectangle: 130 x 180
Capacité de coupes (mm) à 60° G en rond: 90
Capacité de coupes (mm) à 60° G en carré: 90
Capacité de coupes (mm) à 60° G en rectangle: 90 x 110
Ouverture d'étau (mm): 250
Hauteur de travail (mm): 930
Ruban (mm): 2480 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 45 x 180
Capacité de coupes (mm) à 45° D en rond: 120
Capacité de coupes (mm) à 45° D en carré: 120

Scie à ruban SR276 DGDA SIDAMO

Description du produit
La scie à ruban SR276 DGDA est une machine conçue pour le sciage sous lubrification d’acier, destinée à un usage régulier (3 à 5 heures par jour). Elle est équipée d’un archet en fonte aciérée et d’un ruban rotatif sans fin adapté aux métaux ferreux (acier, fer, fonte). La descente de l’archet est autonome par gravité, contrôlée par un vérin hydraulique. La machine est livrée avec un socle, un ruban (denture 6/10), et une butée de coupe réglable de 500 mm.

Usages et applications
Cette machine est prévue pour effectuer des coupes de métaux ferreux uniquement. Elle ne doit pas être utilisée pour la coupe de métaux non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton), ni pour les matériaux de construction (béton, parpaing, pavé, pierre), bois, PVC ou dérivés.

Fonctionnement
La machine fonctionne avec deux vitesses de ruban (45 et 90 m/min), sélectionnables via un commutateur. La descente de l’archet est contrôlée par un vérin hydraulique avec réglage continu de la vitesse. Le ruban est tendu manuellement et sa tension est contrôlée par un manomètre équipé d’un verrouillage électrique de sécurité. L’étau à serrage rapide est monté sur glissière à rattrapage de jeu. La lubrification est assurée par une électropompe alimentant deux points de lubrification.

Caractéristiques techniques détaillées
- Puissance moteur : 0,6 / 1,1 kW
- Alimentation : 400 V triphasé
- Vitesse ruban : 45 / 90 m/min
- Dimensions ruban : 2480 x 27 x 0,9 mm
- Ouverture d’étau : 250 mm
- Hauteur de travail : 930 mm
- Capacités de coupe à 90° :
- Rond : 225 mm
- Carré : 180 mm
- Rectangle : 230 x 145 mm
- Capacités de coupe à 45° gauche (G) :
- Rond : 140 mm
- Carré : 140 mm
- Rectangle : 130 x 180 mm
- Capacités de coupe à 45° droite (D) :
- Rond : 120 mm
- Carré : 120 mm
- Rectangle : 45 x 180 mm
- Capacités de coupe à 60° gauche (G) :
- Rond : 90 mm
- Carré : 90 mm
- Rectangle : 90 x 110 mm
- Poids : 280 kg
- Dimensions machine (L x P x H) : 1250 x 1850 x 1750 mm

Matériaux et composition
La machine est principalement constituée d’un archet en fonte aciérée, d’un bâti robuste, et de guides ruban équipés de roulements et plaquettes carbure pour une excellente résistance à l’usure.

Compatibilités
Utiliser exclusivement des rubans SIDAMO adaptés (denture 6/10 recommandée pour les barres pleines, 8/12 pour les profilés de grande épaisseur et pleins Ø < 50 mm, 10/14 pour les profilés et tubes de petite épaisseur). L’épaisseur du ruban doit être de 0,9 mm. Ne pas utiliser de rubans endommagés ou de dimensions différentes.

Normes et certifications
La machine est conforme aux normes CE. Elle est équipée de dispositifs de sécurité tels que verrouillage électrique de la tension du ruban, carter ruban avec verrouillage électrique, arrêt coup de poing à accrochage, isolation IP54, disjoncteur thermique moteur.

Conditions d’utilisation et recommandations
- Utiliser la machine dans un local sec, aéré, à température entre +5°C et +35°C, avec une humidité relative maximale de 90%.
- Ne pas utiliser à l’extérieur ni dans des locaux très humides.
- Porter toujours les équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive.
- Ne jamais toucher le ruban en mouvement.
- Maintenir la machine propre, enlever régulièrement les copeaux à l’aide de gants et lunettes, ne pas utiliser de soufflette.
- Ne pas modifier la machine ni utiliser des accessoires non prévus.
- Ne pas forcer l’outil, appliquer une pression progressive lors de la coupe.
- Ne pas commencer la coupe en butée contre la pièce.
- Maintenir une position stable et un bon équilibre pendant l’utilisation.
- Détendre le ruban en fin de journée et mettre l’archet en position basse de repos.

Avantages produit
- Deux vitesses de coupe adaptées à différents matériaux et sections.
- Descente autonome et contrôlée par vérin hydraulique pour une coupe précise et sécurisée.
- Guides ruban avec roulements et plaquettes carbure pour une meilleure longévité du ruban.
- Commandes en très basse tension (24 V) pour plus de sécurité.
- Arrêt automatique en fin de coupe grâce à un verrouillage électrique.
- Lubrification intégrée pour améliorer la qualité de coupe et la durée de vie du ruban.

Conditionnement, stockage, conservation
La machine est livrée palettisée dans un emballage en carton avec un dispositif d’amarrage. Elle doit être stockée dans un endroit sec, hors de portée des enfants. Un petit sachet anti-humidité est inclus dans le conditionnement.

Autres informations utiles
- La machine comprend un pupitre de commandes avec sectionneur général, boutons marche/arrêt, commutateur de vitesse, commande de pompe liquide de coupe, réglage de la descente d’archet, arrêt coup de poing.
- L’étau est monté sur glissière avec levier de serrage rapide, ouverture maximale 250 mm.
- La butée de coupe est réglable manuellement pour des coupes répétitives précises.
- Le ruban doit être monté avec les dents orientées dans le sens de rotation, la tension doit être réglée à environ 1500 kgs/cm², contrôlée au manomètre.
- La lubrification est indispensable pour la plupart des métaux ferreux, avec un mélange eau/huile soluble à 10-15%.
- La machine dispose d’un système de sécurité empêchant son fonctionnement si le ruban est mal tendu ou cassé.
- La procédure de coupe recommande de positionner la pièce dans l’étau, de régler la vitesse de descente d’archet et la vitesse du ruban, d’activer la pompe liquide de coupe, puis d’engager la descente de l’archet pour effectuer la coupe.

Cette synthèse reprend l’ensemble des informations techniques, fonctionnelles et d’utilisation issues de la notice d’instructions originale SIDAMO SR276 DGDA (pages 1 à 20).
