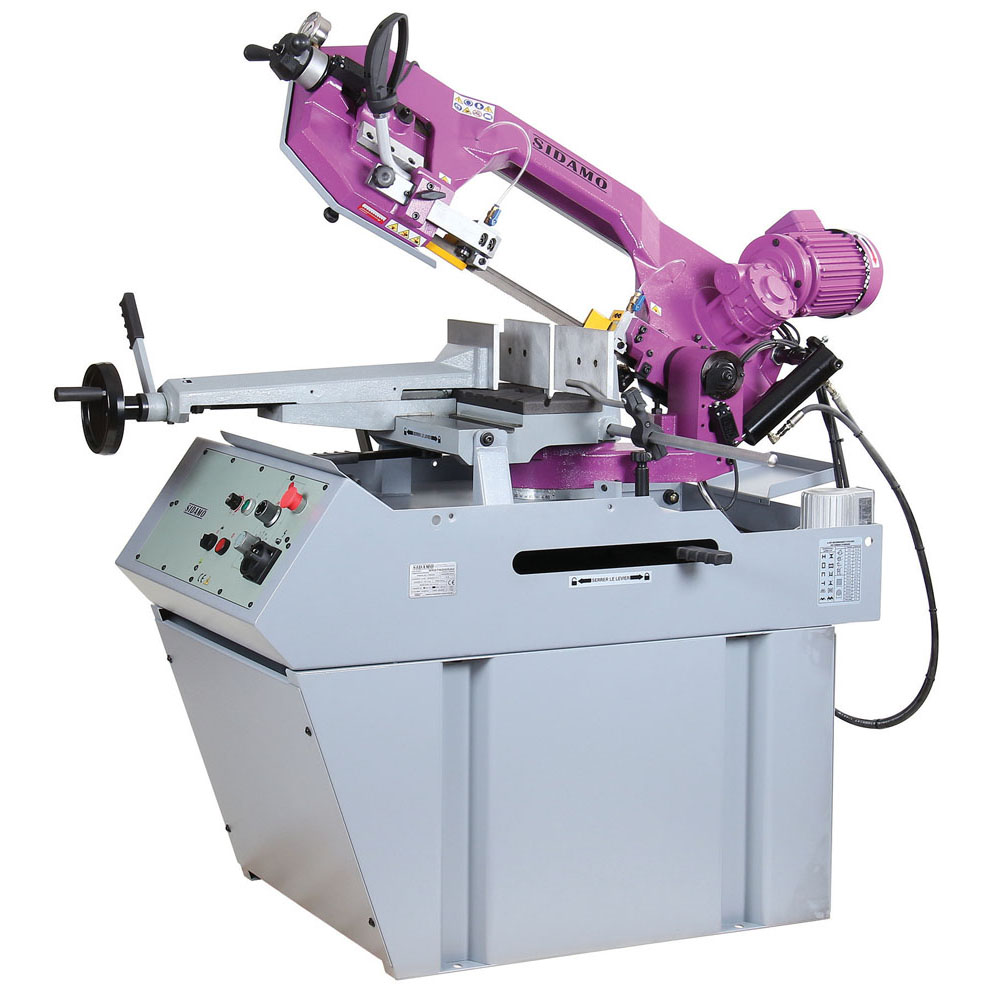

SCIE A RUBAN SR276 DGDAV SIDAMO - 20114225

Sciage sous lubrification d'acier, inox et aluminium
Usage régulier
Archet en fonte aciérée
Microrupteur et manomètre de tension ruban
Descente autonome par gravité contrôlée par vérin hydraulique
Variateur de vitesse électronique
Livrée avec:
- socle
- ruban
- butée de coupe réglable de 500 mm
Puissance (kW): 1,5
Alimentation (V): 400 V Tri
Vitesse (m/min): 20 : 90
Capacité de coupes (mm) à 90° en rond: 225
Capacité de coupes (mm) à 90° en carré: 180
Capacité de coupes (mm) à 90° en rectangle: 230 x 145
Capacité de coupes (mm) à 45° G en rond: 140
Capacité de coupes (mm) à 45° G en carré: 140
Capacité de coupes (mm) à 45° G en rectangle: 130 x 180
Capacité de coupes (mm) à 60° G en rond: 90
Capacité de coupes (mm) à 60° G en carré: 90
Capacité de coupes (mm) à 60° G en rectangle: 90 x 110
Ouverture d'étau (mm): 250
Hauteur de travail (mm): 930
Ruban (mm): 2480 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 100 x 150
Capacité de coupes (mm) à 45° D en rond: 120
Capacité de coupes (mm) à 45° D en carré: 120

Scie à ruban SR276 DGDAV SIDAMO – Description et caractéristiques principales :

Description du produit
La scie à ruban SR276 DGDAV est conçue pour le sciage sous lubrification d’acier, inox et aluminium avec un usage régulier (3 à 5 heures par jour). Elle possède un archet en fonte aciérée, un microrupteur et un manomètre de tension du ruban. La descente de l’archet est autonome par gravité, contrôlée par un vérin hydraulique, avec un variateur de vitesse électronique pour adapter la vitesse du ruban. La machine est livrée avec un socle, un ruban denture 6/10, et une butée de coupe réglable de 500 mm.

Usages et applications
Destinée à couper des métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), en profilés ou pleins. Ne doit pas être utilisée pour la coupe de matériaux de construction (béton, parpaing, pavé, pierre), bois, PVC ou dérivés. Elle convient pour des coupes droites et en angles (0°, 45°, 60°).

Fonctionnement
- Descente autonome par gravité de l’archet, contrôlée par vérin hydraulique.
- Variateur de vitesse du ruban de 20 à 90 m/min.
- Lubrification par électropompe en deux points avec réglage du débit.
- Tension du ruban contrôlée manuellement avec manomètre équipé d’un verrouillage électrique de sécurité.
- Commandes en très basse tension 24 V, pupitre en façade avec bouton marche/arrêt, variateurs de vitesse ruban et descente archet, arrêt coup de poing à accrochage.

Caractéristiques techniques détaillées
- Puissance moteur : 1,5 kW
- Alimentation : 400 V triphasé
- Vitesse ruban : 20 à 90 m/min
- Dimensions ruban : 2480 x 27 x 0,9 mm (épaisseur constante, denture adaptée selon matériau)
- Ouverture d’étau : 250 mm
- Hauteur de travail : 930 mm
- Capacités de coupe à 90° : rond 225 mm, carré 180 mm, rectangle 230 x 145 mm
- Capacités de coupe à 45° gauche/droite et 60° gauche selon tableau détaillé (ex : 45° G rond 140 mm, 60° G rond 90 mm)
- Poids machine : 280 kg
- Dimensions machine (L x P x H) : 1250 x 1850 x 1750 mm

Matériaux et composition
Archet en fonte aciérée, guides ruban avec roulements et plaquettes carbure, bâti et socle robustes. Ruban en acier avec denture adaptée selon matériau et section.

Compatibilités
Utilisation exclusive avec rubans d’origine SIDAMO, denture adaptée aux matériaux à couper (ex : denture 6/10 pour barres pleines, 8/12 pour profilés épais, 10/14 pour profilés fins). Ne pas utiliser de rubans endommagés ou non conformes.

Normes et certifications
Machine conforme aux normes CE, isolation électrique IP54, protections mécaniques et électriques avec verrouillages de sécurité.

Conditions d’utilisation et recommandations
- Usage intérieur, dans un local sec, aéré, sans présence de liquides inflammables.
- Température ambiante recommandée entre +5°C et +35°C, humidité relative < 90%.
- Port obligatoire d’équipements de protection individuelle : lunettes, gants, chaussures et protection auditive.
- Ne pas forcer la machine, respecter les vitesses et réglages préconisés.
- Ne jamais toucher le ruban en mouvement, ne pas nettoyer le ruban en fonctionnement.
- Maintenir la machine propre, retirer régulièrement les copeaux.
- Stocker la machine dans un endroit sec, hors de portée des enfants.
- Utiliser uniquement des pièces et accessoires d’origine SIDAMO.

Avantages produit
- Descente autonome contrôlée pour une coupe précise et régulière.
- Variateur de vitesse électronique pour adapter la vitesse du ruban selon matériau.
- Manomètre et verrouillage de tension du ruban garantissant sécurité et performance.
- Butée de coupe réglable pour répétabilité des longueurs.
- Archet en fonte pour robustesse et stabilité.
- Commandes en basse tension pour sécurité accrue.
- Livrée avec socle et accessoires pour installation rapide.

Conditionnement, stockage, conservation
- Livrée emballée en carton palettisé avec dispositif d’amarrage pour manutention sécurisée.
- Stockage conseillé dans un endroit sec, à température modérée.
- Détendre le ruban et mettre l’archet en position basse en fin de journée ou période prolongée d’inutilisation.

Informations complémentaires
- Montage et démontage du ruban détaillés, avec précautions de sécurité.
- Réglages précis de l’étau, de l’archet, des guides ruban et des butées pour optimiser la qualité de coupe.
- Procédure complète de coupe décrite, incluant mise en route, réglages, sécurité et arrêt.
- Maintenance régulière recommandée pour garantir la longévité et la sécurité.

Ce résumé est basé exclusivement sur les informations contenues dans la notice d’instructions PDF fournie (pages 1 à 20), incluant tableaux techniques, schémas et consignes de sécurité.
