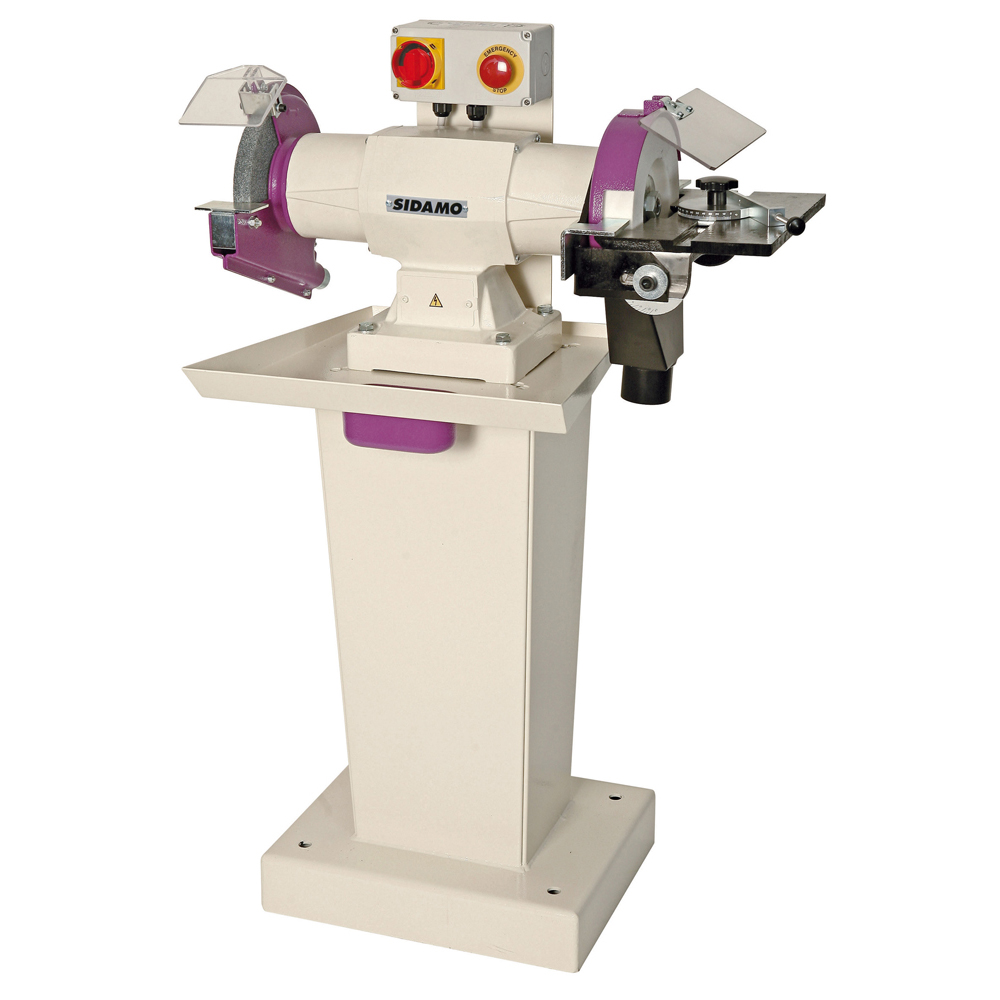

TOURET LAPIDAIRE TYPE116+SOCLE MEULES 200X40 ET 200X25 TRI. SIDAMO - 20113021
Référence : S06620113021
Découvrez TOURET LAPIDAIRE TYPE116+SOCLE MEULES 200X40 ET 200X25 TRI. SIDAMO - 20113021 disponible à l'achat
Les points clés
- Meulage à sec tangentiel et latéral de l'acier dur.
- Corps robuste en fonte d'aluminium pour usage intensif.
- Dispositif de sécurité à bobine intégré.
- Vitesse de rotation élevée à 2800 tr/min.
- Livré avec un socle B18 pour une installation facile.
2 941,48 EUR TTC 2 451,23 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
Meulage à sec tangentiel et latéral d'acier dur et trempé
Usage très intensif
Corps en fonte d'aluminium
Dispositif de sécurité à bobine à manque de tension
Montage sur roulements à billes étanche auto-lubrifiés
Livré avec socle B18
Puissance (kW): 1,1
Alimentation (V): 400 V tri
Vitesse de rotation 1 (tr/min): 2 800
Dimension de la meule 1 (mm): 200 x 40 x 20
Dimension de la meule 2 (mm): 200 x 25 x 20
Grains de meule 1: AA 60 M
Grains de meule 2: A 60 M
Diamètre (mm): 200
Le touret lapidaire modèle 116 est un outil sur socle destiné à un usage très intensif pour le meulage à sec tangentiel et latéral d’acier dur et trempé. Il permet d’effectuer des opérations de meulage utilisant la périphérie (meulage tangentiel) ou la face (rectification latérale) des meules.
Caractéristiques techniques :
- Fabrication européenne avec corps en fonte d’aluminium.
- Montage sur roulements à billes étanches auto-lubrifiés.
- Puissance moteur : 1,1 kW, alimentation 400 V triphasé.
- Vitesse de rotation : 2800 tr/min.
- Dimensions meules : 200 x 40 x 20 mm (meule lapidaire) et 200 x 25 x 20 mm (meule plate).
- Grains de meule : AA 60 M pour la meule lapidaire, A 60 M pour la meule plate.
- Poids total : 65 kg.
- Dimensions machine (L x H x P) : 620 x 365 x 350 mm.
- Livré avec socle B18.
Fonctionnalités et équipements :
- Boîtier de commandes conforme aux exigences des lycées et administrations avec sélecteur marche/arrêt cadenassable à 4 points.
- Dispositif de sécurité à bobine à manque de tension et arrêt de type coup de poing à accrochage.
- Ecrans de protection en polycarbonate et carters en acier embouti équipés de buses de captage des poussières.
- Table lapidaire inclinable avec rapporteur d’angle.
- Sécurité et conformité respectées : espace entre la meule et le carter inférieur à 5 mm, pare-étincelles et porte-outils réglables à 2 mm de la meule, aucune ouverture sous le porte-outil.
- Montage sur socle B18 (référence 20198045), poids 24 kg, dimensions 770 x 450 x 480 mm.
Usages et fonctionnement :
- Destiné au meulage manuel de métaux ferreux, acier dur et trempé, avec une meule fine adaptée à la finition et à l’affûtage.
- Meule plate utilisée pour la finition et l’affûtage des outils, meule lapidaire pour les aciers durs et trempés.
- La pièce à usiner doit être maintenue à deux mains et refroidie régulièrement dans un bac à eau prévu sur le socle.
- Inclinaison de la table possible de la position verticale à horizontale.
- Sens de rotation des meules contrôlé et réglable.
Sécurité et maintenance :
- Port obligatoire d’équipements de protection individuelle : lunettes, protection auditive, chaussures de sécurité, gants, protection respiratoire.
- Respect strict des distances de sécurité entre meule et supports (pare-étincelles à 5 mm, supports d’outils à 2 mm).
- Contrôle régulier de l’état des meules, remplacement conseillé à un diamètre de 140 mm.
- Nettoyage régulier sans utilisation de solvants ni immersion.
- Lubrification des roulements à vie sans entretien.
- Système d’aspiration des poussières optionnel (ASP18) à raccorder sur les buses intégrées.
Normes et certifications :
- Conforme aux directives européennes Machine 2006/42/CE, Basse Tension 2014/35/UE, Compatibilité Electromagnétique 2014/30/UE, DEEE 2012/19/UE, RoHS 2015/863/UE, REACH 1907/2006, Bruit 2003/10/CE, Vibrations 2002/44/CE.
- Garantie de 3 ans sous conditions d’utilisation conforme.
Performances acoustiques et vibrations :
- Niveau sonore en fonctionnement à vide : 60 dB(A).
- Niveau sonore en meulage : 80 dB(A).
- Niveau de vibrations main/bras : moyenne A(8) = 2,4 m/s², maximum 3,13 m/s², avec limites réglementaires à respecter.
Conditionnement et installation :
- Livré sur palette avec socle B18.
- Poids total 65 kg, manipulation possible par plusieurs personnes.
- Installation recommandée sur support à hauteur de 70 à 80 cm.
- Fixation au sol recommandée, possibilité de remplir le socle de sable pour stabilisation.
Accessoires et consommables :
- Socle B18 (réf. 20198045).
- Système d’aspiration ASP18 (réf. 20198043).
- Meules d’origine : meule plate A 60 M (Ø 200 x 25 x 20 mm), meule lapidaire AA 60 M (Ø 200 x 40 x 20 mm).
- Gamme de meules vitrifiées disponible selon applications spécifiques (ebarbage, finition, affûtage).
Ce touret lapidaire est un outil robuste et sécurisé, conçu pour un usage professionnel intensif garantissant précision et durabilité dans le meulage des aciers durs et trempés.
Caractéristiques techniques :
- Fabrication européenne avec corps en fonte d’aluminium.
- Montage sur roulements à billes étanches auto-lubrifiés.
- Puissance moteur : 1,1 kW, alimentation 400 V triphasé.
- Vitesse de rotation : 2800 tr/min.
- Dimensions meules : 200 x 40 x 20 mm (meule lapidaire) et 200 x 25 x 20 mm (meule plate).
- Grains de meule : AA 60 M pour la meule lapidaire, A 60 M pour la meule plate.
- Poids total : 65 kg.
- Dimensions machine (L x H x P) : 620 x 365 x 350 mm.
- Livré avec socle B18.
Fonctionnalités et équipements :
- Boîtier de commandes conforme aux exigences des lycées et administrations avec sélecteur marche/arrêt cadenassable à 4 points.
- Dispositif de sécurité à bobine à manque de tension et arrêt de type coup de poing à accrochage.
- Ecrans de protection en polycarbonate et carters en acier embouti équipés de buses de captage des poussières.
- Table lapidaire inclinable avec rapporteur d’angle.
- Sécurité et conformité respectées : espace entre la meule et le carter inférieur à 5 mm, pare-étincelles et porte-outils réglables à 2 mm de la meule, aucune ouverture sous le porte-outil.
- Montage sur socle B18 (référence 20198045), poids 24 kg, dimensions 770 x 450 x 480 mm.
Usages et fonctionnement :
- Destiné au meulage manuel de métaux ferreux, acier dur et trempé, avec une meule fine adaptée à la finition et à l’affûtage.
- Meule plate utilisée pour la finition et l’affûtage des outils, meule lapidaire pour les aciers durs et trempés.
- La pièce à usiner doit être maintenue à deux mains et refroidie régulièrement dans un bac à eau prévu sur le socle.
- Inclinaison de la table possible de la position verticale à horizontale.
- Sens de rotation des meules contrôlé et réglable.
Sécurité et maintenance :
- Port obligatoire d’équipements de protection individuelle : lunettes, protection auditive, chaussures de sécurité, gants, protection respiratoire.
- Respect strict des distances de sécurité entre meule et supports (pare-étincelles à 5 mm, supports d’outils à 2 mm).
- Contrôle régulier de l’état des meules, remplacement conseillé à un diamètre de 140 mm.
- Nettoyage régulier sans utilisation de solvants ni immersion.
- Lubrification des roulements à vie sans entretien.
- Système d’aspiration des poussières optionnel (ASP18) à raccorder sur les buses intégrées.
Normes et certifications :
- Conforme aux directives européennes Machine 2006/42/CE, Basse Tension 2014/35/UE, Compatibilité Electromagnétique 2014/30/UE, DEEE 2012/19/UE, RoHS 2015/863/UE, REACH 1907/2006, Bruit 2003/10/CE, Vibrations 2002/44/CE.
- Garantie de 3 ans sous conditions d’utilisation conforme.
Performances acoustiques et vibrations :
- Niveau sonore en fonctionnement à vide : 60 dB(A).
- Niveau sonore en meulage : 80 dB(A).
- Niveau de vibrations main/bras : moyenne A(8) = 2,4 m/s², maximum 3,13 m/s², avec limites réglementaires à respecter.
Conditionnement et installation :
- Livré sur palette avec socle B18.
- Poids total 65 kg, manipulation possible par plusieurs personnes.
- Installation recommandée sur support à hauteur de 70 à 80 cm.
- Fixation au sol recommandée, possibilité de remplir le socle de sable pour stabilisation.
Accessoires et consommables :
- Socle B18 (réf. 20198045).
- Système d’aspiration ASP18 (réf. 20198043).
- Meules d’origine : meule plate A 60 M (Ø 200 x 25 x 20 mm), meule lapidaire AA 60 M (Ø 200 x 40 x 20 mm).
- Gamme de meules vitrifiées disponible selon applications spécifiques (ebarbage, finition, affûtage).
Ce touret lapidaire est un outil robuste et sécurisé, conçu pour un usage professionnel intensif garantissant précision et durabilité dans le meulage des aciers durs et trempés.
