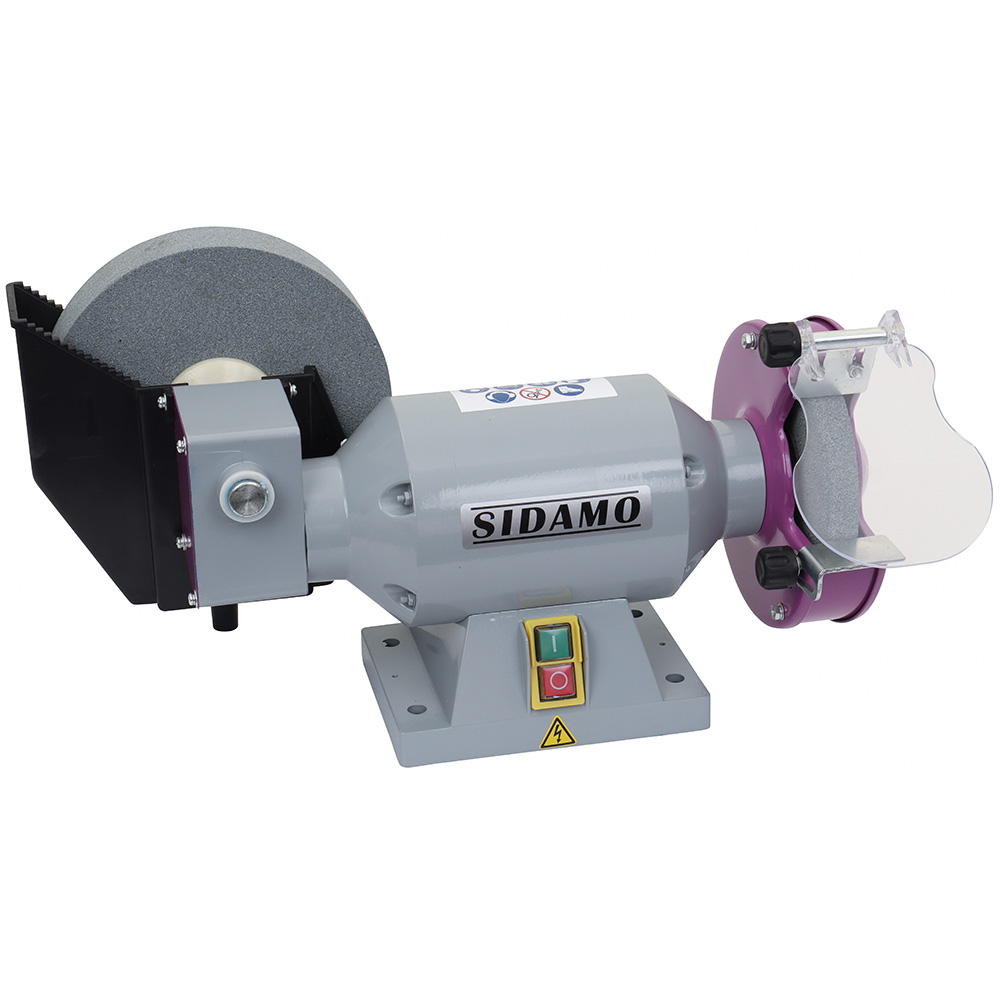

Touret meule STAR 150 TME pour meulage à sec et à eau de métaux ferreux SIDAMO - 20113503

Montage sur roulements à billes
Interrupteur marche / arrêt équipé d'une bobine à manque de tension
Sécurité et conformité : pare-étincelles et porte-outils réglables à 2 mm de la meule
Carter en tôle d'acier équipé d'une grille d'évacuation des poussières
Carter pare-étincelles réglable
Livrée avec : Livré avec:
-Meule A 36 R
-Meule A 80

Hauteur (cm)
26.00
Largeur (cm)
25.00
Longueur (cm)
50.00
Poids net (Kg)
10.20
Puissance (kW)
0.35
Alimentation (V)
230 V mono
Vitesse de rotation 1 (tr/min)
2 800
Vitesse de rotation 2 (tr/min)
130
Dimension de la meule 1 (mm)
150 x 20 x 12.7
Dimension de la meule 2 (mm)
200 x 40 x 20
Grains de meule 1
A 36 R
Grains de meule 2
A 80
Diamètre (mm)
150

Le touret meule STAR 150 TME s’utilise en positionnant la machine sur un établi ou un socle fixé, à une hauteur confortable de travail (entre 70 et 80 cm du sol). Il est destiné aux opérations de meulage tangentiel, c’est-à-dire en utilisant la périphérie des meules. Le fonctionnement s’effectue via un interrupteur marche/arrêt, permettant aux meules d’atteindre leur vitesse avant d’approcher la pièce à meuler.

Pour le meulage à eau, il faut verser de l’eau dans le bac à eau jusqu’au tiers de la hauteur de la meule, puis compenser le niveau d’eau absorbé par la meule après quelques minutes d’utilisation. La pièce à usiner doit être tenue avec les deux mains et refroidie régulièrement dans un bac à eau. La pression exercée sur la meule doit être progressive et modérée, sans forcer, afin d’éviter de bloquer ou freiner la meule.

Le meulage à sec s’effectue avec une meule à gros grain pour l’ébavurage et l’enlèvement important de matière. La meule à eau, à grain plus fin, est utilisée pour les travaux de finition et d’affûtage d’outils.

Lors de l’utilisation, il est impératif de régler l’écran de protection, le pare-étincelles et le support d’outils pour éviter tout contact avec les meules. Les distances entre ces éléments et les meules doivent être ajustées régulièrement en fonction de l’usure des meules (2 mm pour le support d’outils et 5 mm pour le pare-étincelles).

Avant chaque utilisation, vérifier que les écrous de serrage des meules sont bien bloqués et que les meules ne sont pas endommagées. Laisser les meules atteindre leur vitesse maximale avant de commencer le travail. À l’arrêt, couper l’alimentation et attendre l’arrêt complet des meules avant toute manipulation.

En cas de vibrations anormales, identifier et rectifier la meule déséquilibrée. Les meules doivent être remplacées lorsqu’elles atteignent un diamètre insuffisant (150 mm pour la meule à eau, 110 mm pour la meule à sec) et uniquement par des modèles de mêmes dimensions et masse.

L’usage est prévu pour des opérations ponctuelles de meulage sur métaux ferreux, en atelier ou à domicile, avec une attention particulière portée à la sécurité et au respect des réglages pour garantir un fonctionnement correct et un résultat conforme.
