1 chevilles à frapper tête plate - clou acier zingué - Ø5x27mm - SCELL-IT - YZP5027-S1000
Référence : S344YZP5027S1000
Découvrez 1 chevilles à frapper tête plate - clou acier zingué - Ø5x27mm - SCELL-IT - YZP5027-S1000 disponible à l'achat
- Cheville prémontée pour une pose rapide et aisée.
- Clou fileté permettant un démontage facile.
- Excellent guidage du clou lors de la pose.
- Disponible en tête plate, fraisée et large.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

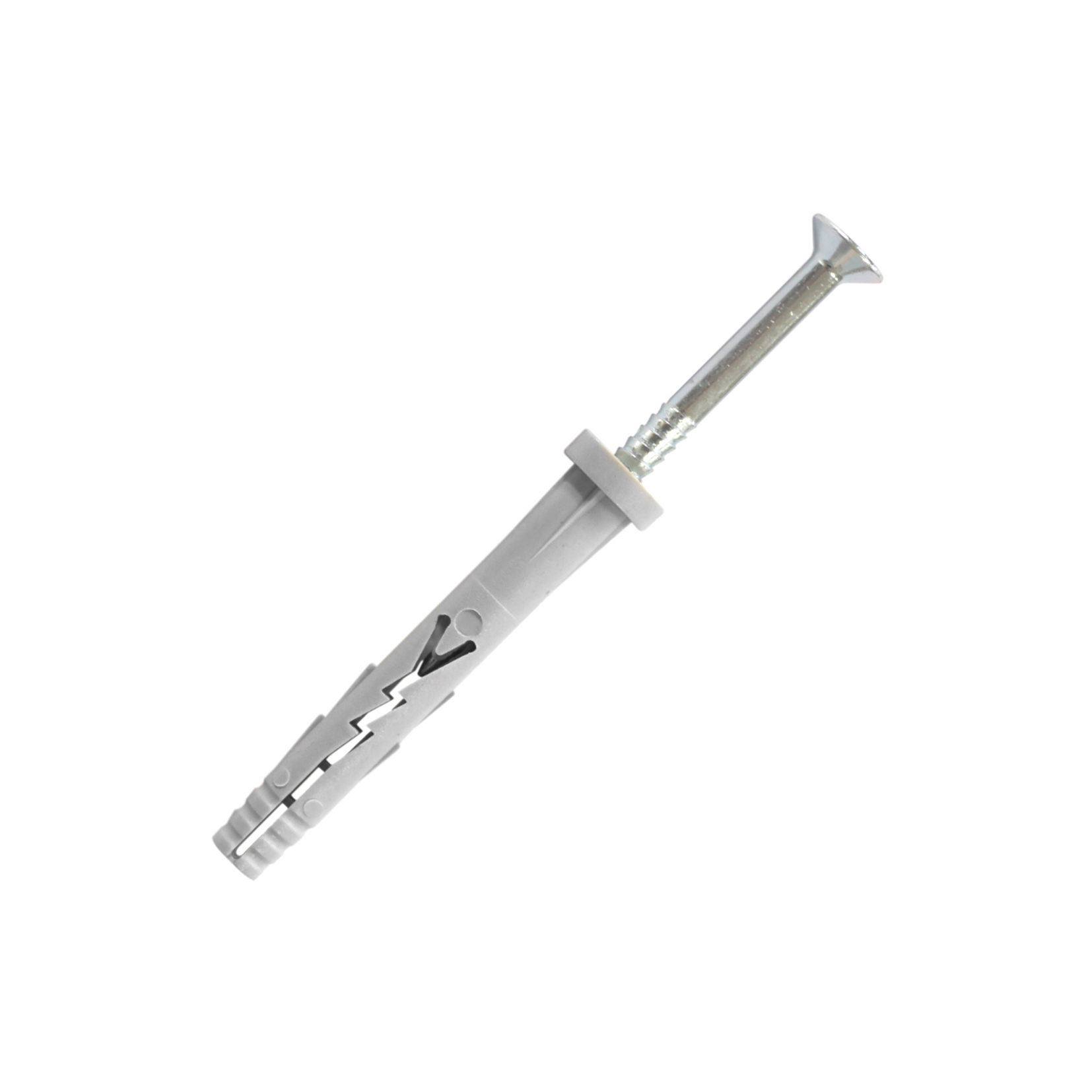

La cheville à frapper universelle YZZY est une cheville prémontée conçue pour une pose rapide et aisée.
Elle est équipée d’un clou en acier zingué fileté, permettant un démontage possible pour faciliter la maintenance ou le remplacement des éléments fixés.
Son design assure un excellent guidage du clou lors de la pose, garantissant une fixation fiable et durable.
Cette cheville est fabriquée en nylon, associée à un clou en acier zingué de classe 5.6 ou en acier inox A4 pour une meilleure résistance à la corrosion.
Elle est adaptée à différents supports tels que le béton, la maçonnerie pleine et la maçonnerie creuse.
Elle existe en plusieurs versions : tête plate, tête fraisée et tête large.
La mise en œuvre se réalise en perçant un trou au diamètre (dcut) et à la profondeur minimale (h1) recommandés, puis en insérant la cheville à travers l’objet à fixer.
Il suffit ensuite de frapper sur la tête du clou pour provoquer l’expansion de la cheville dans le support.
Les dimensions disponibles pour la cheville tête plate en acier zingué vont de Ø5x27 mm à Ø8x135 mm.
Par exemple, pour la version Ø5x27 mm, la profondeur minimale de perçage est de 25 mm.
Les charges de service recommandées varient selon le diamètre et le type de support :
- Pour un diamètre 5 mm, la charge est de 21 daN en béton C12/15 et 32 daN en brique pleine.
- Pour un diamètre 6 mm, la charge atteint 54 daN en béton C16/20 à C50/60 et 43 daN en brique pleine.
- Pour un diamètre 8 mm, la charge maximale recommandée est de 54 daN aussi bien sur béton que sur brique pleine.
Le conditionnement pour la version tête plate Ø5x27 mm est référencé SCELL-IT YZP5027-S1000.
Les données techniques détaillées, notamment les dimensions précises, tolérances et charges maximales, sont disponibles dans la fiche technique du fabricant.
Cette cheville universelle offre une fixation solide, rapide et fiable dans les matériaux courants de construction, avec l’avantage d’un démontage facilité grâce à son clou fileté.
Le fonctionnement consiste à percer un trou de diamètre 5 mm et profondeur minimale de 25 mm, insérer la cheville à travers l’objet à fixer, puis frapper sur la tête du clou pour provoquer l’expansion de la cheville dans le support.
Caractéristiques techniques :
- Diamètre (Ø) : 5 mm
- Longueur (L) : 27 mm
- Profondeur de perçage (h1) : 25 mm
- Profondeur de fixation maximale (tfix) : 5 mm
- Diamètre du trou de perçage (dcut) : 5 mm
- Clou acier zingué à tête plate, fileté
Performances indicatives en charges de service sur béton C12/15 : 21 daN.
La cheville existe également en version tête fraisée (YZF) et tête plate large (YZPX), ainsi qu’en clou inox A4 pour une résistance accrue à la corrosion.
Avantages :
- Pose rapide et fiable
- Démontage possible grâce au clou fileté
- Adaptée à différents matériaux (béton, maçonnerie pleine et creuse)
- Variété de formes de tête pour différentes applications
Cette cheville est conforme aux normes en vigueur pour les fixations dans les matériaux cités et bénéficie d’une conception optimisée pour garantir une fixation solide et durable.
- matière cheville : nylon
- matière clou : acier zingué classe 5.6 ou acier inox A4
- pose : cheville prémontée pour une pose rapide
- clou fileté permettant un démontage facile
- design assurant un excellent guidage du clou lors de la pose
- disponible en version tête plate, tête fraisée et tête large
- adaptée aux supports : béton, maçonnerie pleine, maçonnerie creuse
- diamètre et longueur disponibles : de Ø5x27 mm à Ø8x135 mm
- profondeur minimale de perçage pour Ø5x27 mm : 25 mm
- charges de service recommandées pour Ø5 mm : 21 daN en béton C12/15, 32 daN en brique pleine
- charges de service recommandées pour Ø6 mm : 54 daN en béton C16/20 à C50/60, 43 daN en brique pleine
- charges de service recommandées pour Ø8 mm : 54 daN en béton et brique pleine
- référence fournisseur : YZP5027-S1000
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville à frapper tête plate ?
Cette cheville prémontée en nylon est conçue pour une pose rapide et aisée. Elle est équipée d’un clou en acier zingué 5.6, fileté pour permettre un démontage facile. Son design optimise le guidage du clou lors de la pose. Elle est disponible en plusieurs versions de tête : plate, fraisée et large.
Quels matériaux support sont compatibles avec cette cheville ?
Elle est compatible avec le béton (de C12/15 à C50/60), la maçonnerie pleine, la maçonnerie creuse ainsi que la brique pleine avec une masse volumique d’au moins 1,7 Kg/dm³.
Quelles sont les dimensions et charges admissibles pour ce modèle Ø5x27 mm ?
Le diamètre nominal est de 5 mm, la longueur totale de 27 mm, avec un diamètre de perçage de 5 mm et une profondeur minimale de perçage de 25 mm. L’épaisseur maximale de la pièce à fixer est de 5 mm. Les charges admissibles en service sont de 21 daN en béton C12/15 et 32 daN en béton C16/20 à C50/60 ou brique pleine.
Comment se déroule la mise en œuvre de cette cheville à frapper ?
Il faut percer un trou au diamètre et à la profondeur recommandés (5 mm et 25 mm pour ce modèle), insérer la cheville à travers l’objet à fixer, puis frapper sur la tête du clou avec un marteau pour provoquer l’expansion de la cheville dans le matériau support. Il est important de respecter les distances minimales de pose : 100 mm en profondeur, en entraxe et en bord de support.
Quels sont les éléments différenciants de cette cheville par rapport à d’autres chevilles à frapper ?
Le clou fileté permet un démontage possible, ce qui facilite des interventions ultérieures. De plus, le design assure un excellent guidage du clou, garantissant une pose précise. La disponibilité en plusieurs types de tête permet d’adapter la fixation aux besoins spécifiques de la pièce à fixer.
