1 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - G-LH10080-S100
Référence : S344GLH10080S100
Découvrez 1 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - G-LH10080-S100 disponible à l'achat
- Performante avec une évaluation technique européenne assurée.
- Cheville 100% nylon garantissant longévité et robustesse.
- Utilisation possible dans une large plage de température.
- Type d'expansion adaptée à divers supports.
- Idéale pour matériaux pleins et maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La cheville longue expansion nylon SCELL-IT G-LH10080-S100 est une solution performante et polyvalente, conçue pour garantir une excellente tenue dans tous types de matériaux.
Elle est fabriquée à 100 % en nylon (polyamide PA6), assurant robustesse et longue durée de vie.
Cette cheville bénéficie d’une évaluation technique européenne (ETAG 020) qui certifie sa fiabilité dans le béton, les maçonneries pleines et les maçonneries creuses.
Son utilisation est possible dans une plage de températures allant de -40°C à +80°C, ce qui lui confère une grande adaptabilité aux conditions variées.
Le principe d’expansion de la cheville s’adapte au type de support :
- Dans les matériaux pleins tels que le béton et les maçonneries pleines, la cheville se dilate par gonflement uniforme sur toute la zone d’expansion de 70 mm, assurant une fixation solide.
- Dans les maçonneries creuses alvéolaires, comme les briques « Porotherm », l’expansion s’étend sur plusieurs alvéoles pour une meilleure répartition de la charge.
- Dans les parpaings creux, la fixation est assurée par un nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi support.

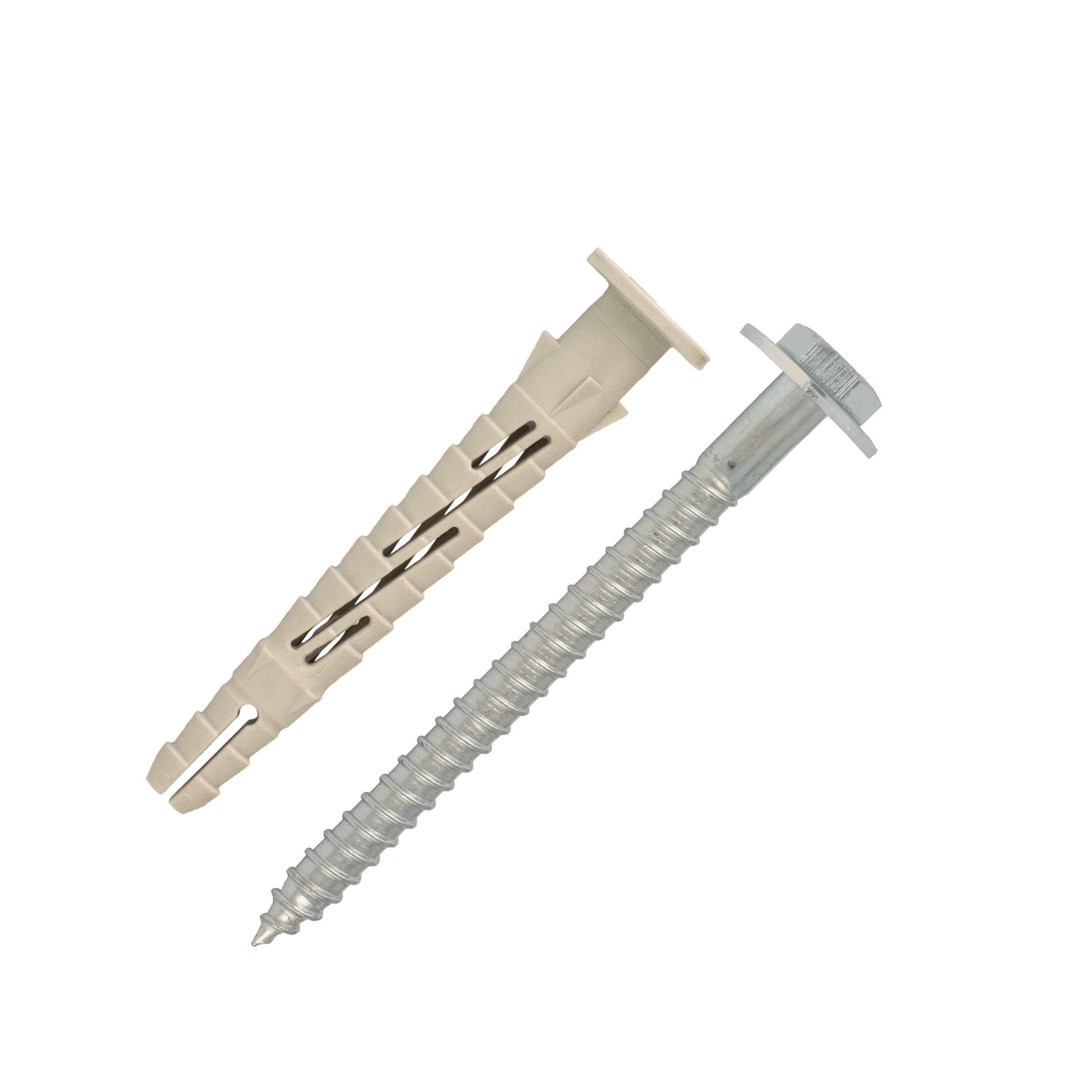

La cheville est livrée avec une vis en acier électrozingué blanc, à tête hexagonale à embase, équipée d’une empreinte TORX 40 facilitant le vissage.
Les dimensions de la cheville sont de 10 mm de diamètre pour 80 mm de longueur, avec une vis adaptée de 7 x 85 mm.
Les caractéristiques techniques indiquent une charge maximale en traction allant jusqu’à 160 daN dans le béton et 140 daN dans la maçonnerie pleine, ainsi qu’une résistance au cisaillement pouvant atteindre 440 daN.
La mise en œuvre s’effectue en trois étapes simples :
1) Percer le trou en respectant la méthode recommandée pour ne pas endommager l’armature du béton et dépoussiérer le trou ;
2) Insérer la cheville nylon à travers la pièce à fixer à l’aide de légers coups de marteau ;
3) Visser la vis jusqu’à ce que la tête touche la bague plastique, garantissant la bonne expansion et une fixation sécurisée.
Cette cheville est adaptée à un large éventail d’applications, notamment pour l’ossature de bardage rapporté, les fenêtres, les chevrons, ainsi que pour les fixations légères en bois ou métal.
Elle répond à la norme FB90, offrant une résistance au feu de 90 minutes dans le béton pour une charge jusqu’à 80 kg.
En résumé, la cheville nylon longue expansion G-LH10080-S100 allie performance, robustesse et polyvalence pour des fixations durables et fiables dans divers matériaux de construction.
Cette cheville est fabriquée en nylon 100 % polyamide PA6, assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation allant de -20°C à +40°C. Elle est associée à une vis en acier électrozingué blanc, de type tête hexagonale à embase, avec empreinte TORX 40 facilitant le vissage.
Le principe d’expansion de la cheville s’adapte au matériau support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm) et nouage (verrouillage de forme) dans les parpaings creux.
La cheville supporte une résistance au feu de 90 minutes (FB90) pour une charge allant jusqu’à 80 kg en béton avec un diamètre de 10 mm.
Les dimensions techniques pour la référence G-LH10080 sont les suivantes : diamètre de perçage 10 mm, profondeur de perçage 90 mm, longueur totale de la cheville 80 mm, longueur de la vis 85 mm, ouverture de clé 13 mm.
Les charges de service admissibles sont :
- Traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse.
- Cisaillement : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse.
La mise en œuvre comprend le forage du trou en respectant les méthodes recommandées, le dépoussiérage, l’insertion de la cheville nylon à travers la pièce à fixer, puis le vissage jusqu’au contact de la tête de vis avec la bague plastique. La bonne pose est assurée lorsque la bague plastique ne tourne plus dans le trou et que la vis est immobilisée.
Cette cheville est adaptée à un large champ d’applications, notamment pour la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, vêtures et chevrons.
En résumé, la cheville nylon longue expansion SCELL-IT G-LH10080-S100 offre une fixation fiable, durable et polyvalente, conforme aux normes européennes, adaptée à divers matériaux et conditions d’utilisation.
- matière cheville : nylon (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 80 mm
- longueur vis : 7 x 85 mm
- empreinte vis : TORX 40
- type de vis : tête hexagonale à embase
- évaluation technique européenne : ETAG 020
- résistance au feu : FB90 (90 minutes dans le béton pour charge jusqu’à 80 kg)
- plage de température d’utilisation : -40 °C à +80 °C
- charge maximale en traction : 160 daN dans le béton, 140 daN dans la maçonnerie pleine
- résistance au cisaillement : 440 daN
- zone d’expansion effective : 70 mm
- type d’expansion adapté au support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage dans parpaings creux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville longue expansion nylon ?
Cette cheville est fabriquée en nylon 100 % (polyamide PA6) assurant robustesse et longévité, avec une plage d’utilisation de -40°C à +80°C. Elle bénéficie d’une évaluation technique européenne (ATE) conforme à l’ETAG 020, garantissant une excellente tenue dans les matériaux béton, maçonneries pleines et creuses. Le système d’expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins, expansion en profondeur dans les maçonneries creuses alvéolaires, et nouage dans les parpaings creux.
Quels sont les supports compatibles et les normes associées ?
La cheville est compatible avec le béton C16/20 ou supérieur, les maçonneries pleines selon la norme EN 771-1 :2011 type B, les maçonneries creuses alvéolaires type « Porotherm » selon EN 771-1 :2011, ainsi que les parpaings creux. Elle est certifiée par un Agrément Technique Européen conforme à l’ETAG 020 et présente une résistance au feu FB90 (90 minutes) en Ø10 dans le béton.
Comment se déroule la mise en œuvre de cette cheville ?
Le forage doit être réalisé sans endommager l’armature béton et en respectant la méthode de perçage préconisée dans l’ATE, avec un dépoussiérage du trou. La cheville plastique est introduite à travers la pièce à fixer par de légers coups de marteau. La vis spéciale est vissée jusqu’à contact avec la bague plastique. La pose est correcte si la bague plastique ne tourne pas dans le trou et si la vis ne bouge plus après vissage complet. Pour les supports creux, il faut vérifier que l’expansion ou le nouage de la cheville est bien complet.
Quelles sont les performances techniques en termes de charges admissibles ?
Les charges de service sont les suivantes pour un diamètre de 10 mm : traction de 160 daN en béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse alvéolaire ; cisaillement de 440 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse alvéolaire. Ces valeurs intègrent les coefficients de sécurité selon l’ATE et l’ETAG 014.
Quelles sont les conditions à respecter pour assurer la sécurité et la tenue de la fixation ?
Il est impératif de respecter les distances minimales au bord (cmin) et entre fixations (entraxe smin) fixées à 100 mm pour un Ø10, ainsi que l’épaisseur minimale du support (hmin) de 140 mm. L’utilisation conforme à ces contraintes garantit la performance et la sécurité des fixations.
