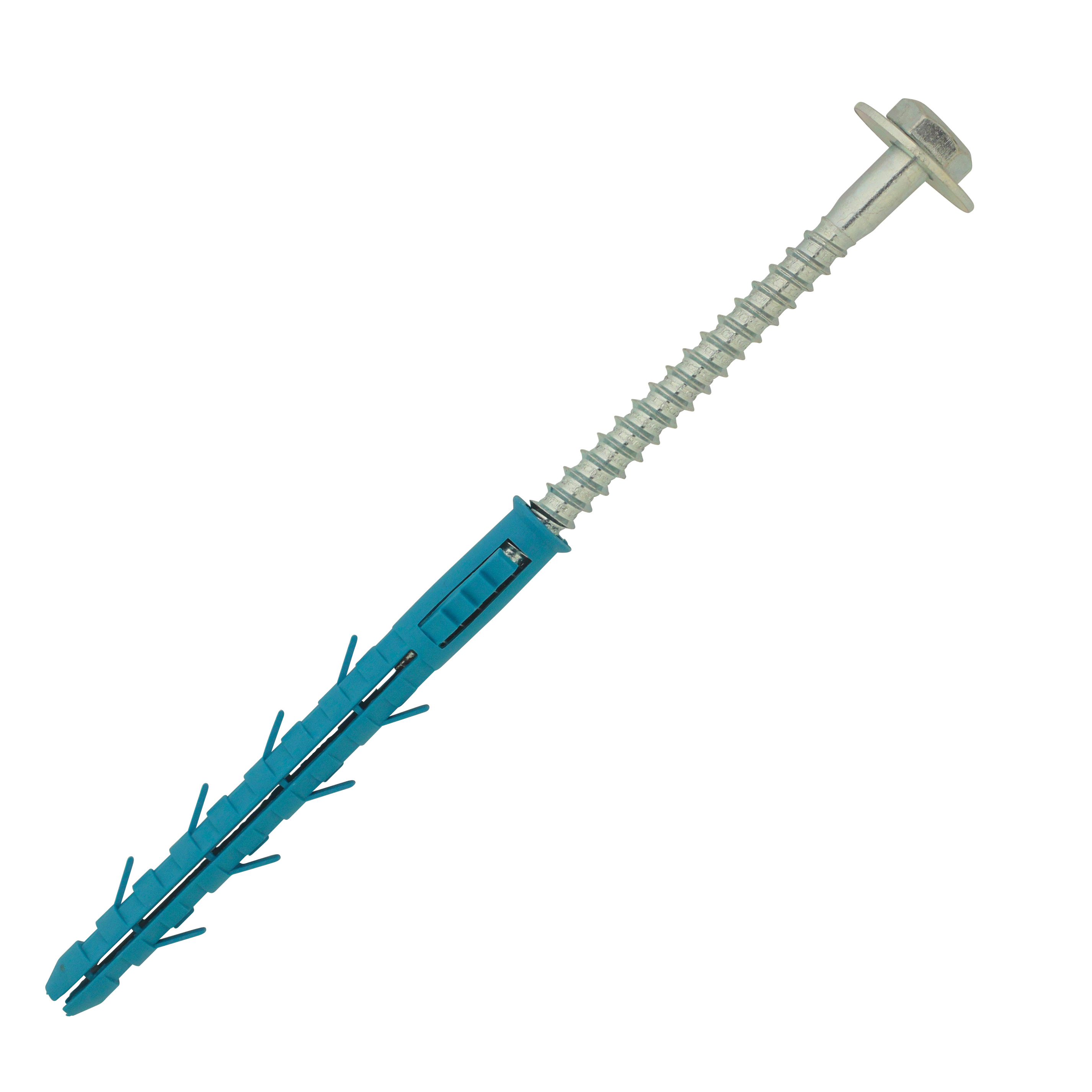

1 chevilles longue expansion tirefond th à embase - Ø12x130mm - SCELL-IT - STR12130-S30
Référence : S344STR12130S30
Découvrez 1 chevilles longue expansion tirefond th à embase - Ø12x130mm - SCELL-IT - STR12130-S30 disponible à l'achat
- Ancrage solide en profondeur pour divers matériaux.
- Idéale pour le parpaing avec expansion dans la deuxième alvéole.
- Longueurs adaptées aux cloisons isolées pour plus de polyvalence.
- Performance accrue assurée pour professionnels et particuliers.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la cheville longue d'expansion tirefond à embase, conçue pour garantir un ancrage solide en profondeur dans divers matériaux.
Cette cheville est fabriquée à 100 % en nylon, assurant légèreté et résistance, tandis que la vis est en acier électrozingué blanc.
Elle convient à tous types de matériaux, notamment le béton, le béton cellulaire, la maçonnerie pleine, la maçonnerie creuse et le parpaing.
Son système d’expansion agit dans la deuxième alvéole du parpaing creux, assurant une fixation fiable et sûre.
Les longues dimensions de la cheville permettent une utilisation efficace sur des cloisons isolées ou des pièces de grandes épaisseurs.
Pour la mise en œuvre, il faut percer un trou dont le diamètre correspond exactement à celui de la cheville, soit 12 mm pour ce modèle.
Après avoir percé et dépoussiéré le trou, la cheville est insérée à travers l’élément à fixer.
L’expansion s’effectue par serrage de la vis à l’aide d’une clé hexagonale de 17 mm.
Les dimensions spécifiques du modèle Ø12x130 mm sont : une longueur totale de 130 mm, une profondeur d’ancrage de 90 mm, une épaisseur maximale à fixer de 40 mm.
La vis associée mesure 8x140 mm avec un diamètre de collerette de 29,5 mm.
Les charges admissibles en traction pour cette cheville sont de 25 daN, garantissant une fixation robuste et sécurisée.
Les conditions minimales d’installation recommandent une épaisseur minimale du support de 120 mm, un entraxe minimal de 240 mm entre fixations et une distance minimale de 240 mm au bord.
Cette cheville est compatible avec la fixation de menuiseries bois et métalliques, chevrons, vêtures ainsi que des équipements muraux tels que chaudières, chauffe-eau ou climatiseurs.
Elle offre une performance accrue, répondant aux exigences des professionnels comme des particuliers à la recherche d’une solution d’ancrage fiable et durable.
Cette cheville se distingue par sa polyvalence et ses grandes longueurs, facilitant son utilisation sur des cloisons isolées ou des pièces de grandes épaisseurs. Elle convient à tous types de matériaux, notamment le béton, le béton cellulaire, la maçonnerie pleine et creuse, ainsi que le parpaing. Les supports compatibles incluent les menuiseries bois et métalliques, les chevrons, les vêtures ainsi que divers équipements muraux tels que chaudières, chauffe-eau ou climatiseurs.
Le montage s’effectue en perçant un trou de diamètre 12 mm, en dépoussiérant ce dernier, puis en insérant la cheville à travers l’élément à fixer. L’expansion de la cheville se réalise par le serrage de la vis à l’aide d’une clé hexagonale de taille 17 mm.
Les dimensions précises sont les suivantes : longueur totale de la cheville 130 mm, profondeur d’ancrage effective de 90 mm, épaisseur maximale de fixation 40 mm, diamètre de perçage 12 mm, profondeur de perçage 100 mm. La vis associée mesure 8 mm de diamètre sur 140 mm de long, avec un diamètre de collerette de 29,5 mm.
Les charges admissibles en traction pour ce modèle sont de 25 daN, assurant une fixation robuste et fiable. Les distances minimales à respecter pour la mise en œuvre sont une épaisseur minimale du support de 120 mm, un entraxe minimal de 240 mm et une distance minimale au bord de 240 mm.
Cette cheville offre ainsi une solution performante et sécurisée pour les fixations en profondeur dans divers matériaux, répondant aux exigences des professionnels et particuliers pour des installations durables et solides.
- matière cheville : 100 % nylon
- matière vis : acier électrozingué blanc
- diamètre cheville : 12 mm
- longueur cheville : 130 mm
- profondeur d’ancrage : 90 mm
- épaisseur maximale à fixer : 40 mm
- diamètre perçage : 12 mm
- profondeur de perçage : 100 mm
- diamètre vis x longueur vis : 8x140 mm
- diamètre collerette vis : 29,5 mm
- ouverture clé hexagonale : 17 mm
- charge admissible en traction : 25 daN
- épaisseur minimale du support : 120 mm
- entraxe minimal entre fixations : 240 mm
- distance minimale au bord : 240 mm
- compatible avec béton, béton cellulaire, maçonnerie pleine, maçonnerie creuse, parpaing
- référence fournisseur : STR12130-S30
- marque produit : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la capacité d’ancrage en traction de cette cheville longue expansion ?
La cheville Ø12x130 mm supporte une charge admissible en traction de 25 daN. Cette valeur est calculée avec un coefficient de sécurité ɣM=2,5 et un coefficient d’action ɣF=1,4, garantissant une fixation fiable dans les matériaux adaptés.
Quels matériaux support cette cheville peut-elle fixer efficacement ?
Elle est compatible avec divers matériaux, notamment le béton, le béton cellulaire, la maçonnerie pleine et creuse, ainsi que le parpaing creux. Son expansion s’effectue dans la deuxième alvéole du parpaing pour un ancrage profond et solide.
Quelles sont les dimensions clés à respecter pour une mise en œuvre correcte ?
Le diamètre de perçage recommandé est de 12 mm avec une profondeur de 100 mm. La profondeur d’ancrage effective est de 90 mm, et l’épaisseur maximale de fixation est de 40 mm. Il est important de respecter une épaisseur minimale du support de 120 mm, un entraxe minimum de 240 mm, et une distance minimale au bord de 240 mm.
Comment se déroule la mise en œuvre de cette cheville longue expansion ?
Percer un trou correspondant au diamètre de la cheville, dépoussiérer soigneusement, puis insérer la cheville à travers l’élément à fixer. L’expansion est obtenue en serrant la vis avec une clé hexagonale SW, ce qui assure un ancrage sûr en profondeur.
Pour quels types de fixations cette cheville est-elle adaptée ?
Elle convient pour fixer des menuiseries bois et métalliques, des chevrons, des vêtures, ainsi que des équipements muraux tels que chaudières, chauffe-eau ou climatiseurs, offrant une polyvalence adaptée aux exigences professionnelles.
