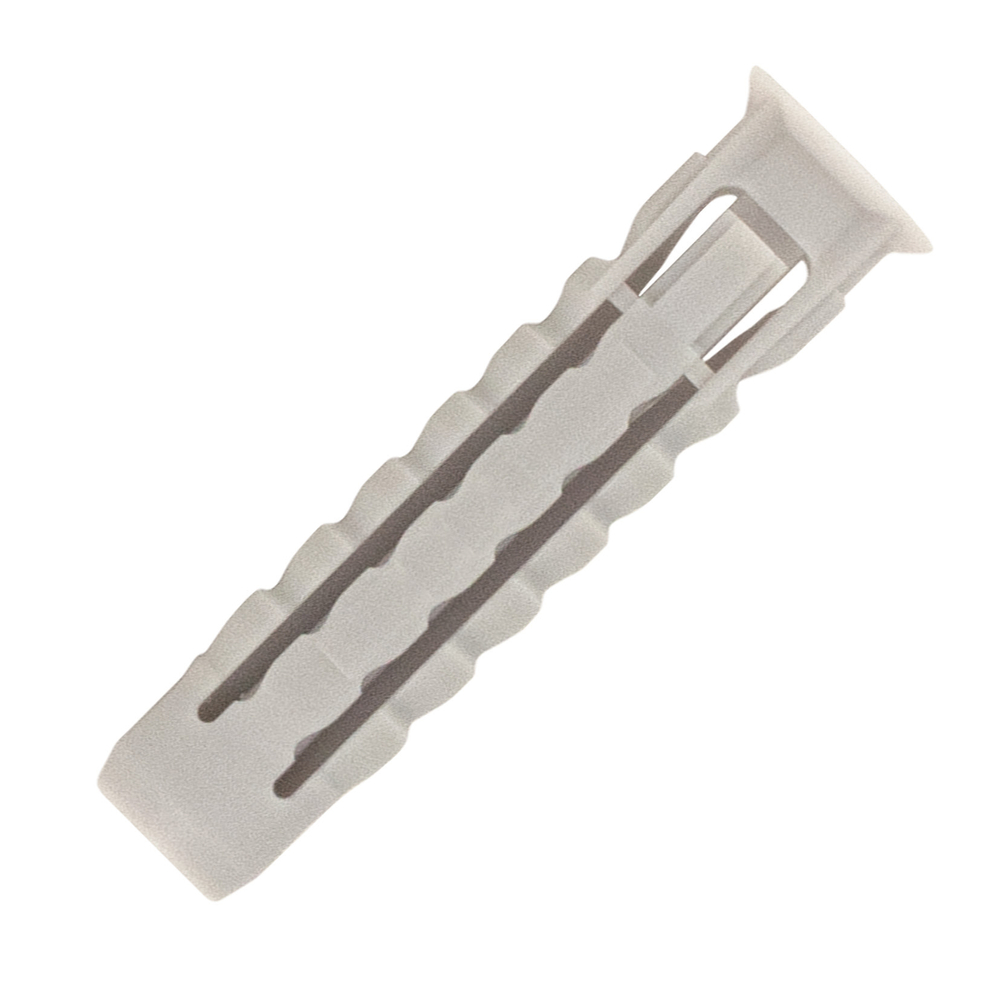

1 chevilles quadruple expansion 100% nylon - Ø10x50mm - SCELL-IT - GX10-S300
Référence : S344GX10S300
Découvrez 1 chevilles quadruple expansion 100% nylon - Ø10x50mm - SCELL-IT - GX10-S300 disponible à l'achat
- Robuste en 100% nylon, résistant aux intempéries.
- Fixation sûre grâce à sa quadruple expansion.
- Collerette et ergots de blocage pour un montage facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Robuste. 100% nylon pour une très bonne résistance aux intempéries et au vieillissement.
Performante. Quadruple expansion garantissant une fixation sûre et résistante.
Pratique. Collerette et ergots de blocage antirotation.
Description du produit :
Cette cheville est fabriquée en 100 % nylon, garantissant une excellente résistance aux intempéries et au vieillissement. Elle est conçue pour offrir une fixation robuste grâce à son système de quadruple expansion. La cheville est équipée d’une collerette de blocage qui empêche son glissement dans le trou de forage ainsi que d’ergots de blocage anti-rotation pour un vissage plus sûr.
Usages et applications :
La cheville est adaptée pour une utilisation dans différents matériaux supports tels que :
- Béton
- Maçonnerie pleine
- Maçonnerie creuse
- Parpaing creux
- Pierre naturelle
Fonctionnement et mise en œuvre :
- Percer un trou d’un diamètre (dcut) correspondant à la cheville et d’une profondeur minimale (h1).
- Insérer la cheville dans le trou.
- Poser l’objet à fixer puis visser avec une vis bois adaptée, ce qui provoque l’expansion quadruple de la cheville, assurant une fixation sûre et résistante.
Caractéristiques techniques détaillées et dimensions (pour la référence GX10-S300) :
- Diamètre de la cheville (Ø) : 10 mm
- Longueur totale (L) : 50 mm
- Diamètre du trou de perçage (dcut) : 10 mm
- Profondeur minimale du trou (h1) : 65 mm
- Diamètre de vis recommandé : 6,0 à 8,0 mm
- Charge admissible en traction dans du béton C20/25 neuf : 150 daN
Performances :
La charge admissible indiquée est une valeur indicative en traction dans du béton neuf type C20/25. Pour d’autres matériaux ou diamètres de vis, il est conseillé de réaliser des essais d’arrachement.
Matériaux et composition :
100 % nylon, offrant une très bonne résistance aux conditions climatiques et au vieillissement.
Compatibilités :
Compatible avec les vis bois de diamètre indiqué, et utilisable dans les matériaux support mentionnés ci-dessus.
Normes et certifications :
Non spécifiées dans la fiche.
Conditions d’utilisation et recommandations :
- Percer un trou propre et respectant les dimensions recommandées.
- Utiliser une vis bois de diamètre adapté pour assurer la bonne expansion de la cheville.
- Réaliser des tests d’arrachement pour tout autre support ou vis non conformes aux recommandations.
Avantages produit :
- Quadruple expansion garantissant une fixation sûre et résistante.
- Collerette de blocage empêchant la cheville de glisser dans le trou.
- Ergots anti-rotation pour un vissage plus facile et sécurisé.
- Excellente résistance aux intempéries et au vieillissement.
Conditionnement, stockage, conservation :
Non précisés dans la fiche.
Autres informations utiles :
- La cheville est disponible en plusieurs dimensions avec charges admissibles variables, permettant une adaptation aux besoins spécifiques.
- Le document contient un schéma explicatif de la mise en œuvre et des dimensions à respecter, visible en page 1 et 2 du PDF.
Cette synthèse reprend l’ensemble des données techniques et fonctionnelles présentes dans la fiche technique du produit SCELL-IT GX10-S300.
