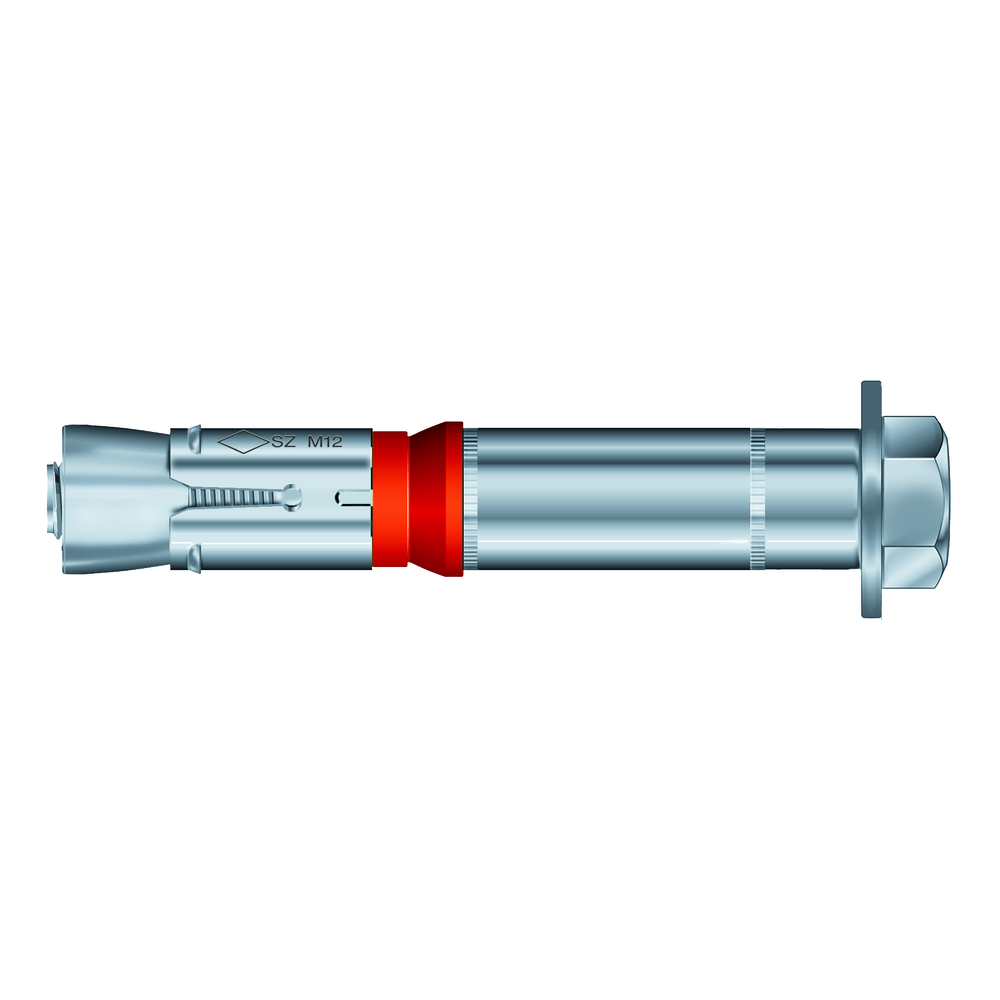

10 CHEVILLES GC 24-M16/50 - ALSAFIX - CGC24501
Référence : A060CGC24501
Découvrez 10 CHEVILLES GC 24-M16/50 - ALSAFIX - CGC24501 disponible à l'achat
- Conçues pour charges lourdes
- Conviennent à usage intérieur et extérieur
- Diamètre de 16 mm pour une fixation solide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles GC 24-M16/50 de la marque ASLAFIX, idéales pour le chevillage de charges lourdes.
Conçues pour assurer un maintien solide dans divers matériaux, ces chevilles sont parfaites pour des applications nécessitant une fixation résistante. Il est recommandé de choisir le bon outil pour installer ces chevilles et de veiller à respecter les conditions de mise en œuvre afin d'assurer une performance optimale.
Les chevilles GC 24-M16/50 sont spécialement conçues pour supporter des charges lourdes, avec un diamètre de 24 mm et une longueur de 50 mm. Leur robustesse et leur conception optimisée garantissent une fixation durable et fiable, même dans des conditions exigeantes. Profitez de la qualité ASLAFIX pour vos projets de bricolage ou de construction.
Description et fonctionnement :
- La fixation repose sur un cône d’expansion qui se déploie en trois parties dans le trou de forage.
- Un anneau de compression en plastique garantit le serrage de la pièce sur la surface de travail.
- Trois modèles sont disponibles : vis/rondelle, tête fraisée et version inox A4.
- La cheville peut être démontée, laissant uniquement le cône d’expansion et la douille dans le trou, ce qui permet un résultat de surface parfait.
Caractéristiques techniques principales (modèle GC 24-M16/50) :
- Diamètre : M16
- Longueur : 50 mm
- Nombre de chevilles par emballage : 10
- Couple d’installation recommandé : 26 Nm
- Charge recommandée en traction : 21-45 kN
- Charge recommandée en cisaillement : 59 kN
- Profondeur de fixation : 180 mm
- Diamètre du trou de perçage : 24 mm
- Tolérances et dimensions précises indiquées dans le tableau technique (page 3)
Performances et avantages :
- Haute résistance en tension et cisaillement.
- Protection contre l’incendie certifiée (résistance au feu F120).
- Approuvée pour utilisation sous actions sismiques catégorie C1 (M16 - M20).
- Permet des espacements et distances aux bords réduits.
- Convient pour des charges d’ancrage moyennes à élevées (gamme de 2,4 kN à 73,8 kN selon modèle).
- Utilisable en intérieur et extérieur.
Applications :
- Fixation de treillis, grilles, machines, garde-corps, consoles, et autres éléments nécessitant une fixation solide dans le bâtiment lourd, le secteur électrique, industriel, hydraulique et de la tôle.
Conditions d’utilisation et recommandations :
- Perçage à 90° dans le béton.
- Respecter les couples d’installation pour garantir la performance.
- Utiliser les outils adaptés pour l’installation.
- Tenir compte des charges recommandées et des distances minimales aux bords.
Conditionnement, stockage et conservation :
- Conditionné en sachets de 10 chevilles.
- Stockage dans un endroit sec, à l’abri des intempéries.
Normes et certifications :
- Conforme à l’ETA (European Technical Assessment) n° 09/0140.
- Approuvé selon ETAG 001 Partie 5, option 1 (béton fissuré).
- Certification CE et avis technique européen (ATE).
Matériaux et composition :
- Matériau non spécifié dans la fiche, mais disponible en version inox A4 pour une meilleure résistance à la corrosion.
Produits associés recommandés :
- Outils de perçage et fixation ALSAFIX référencés en page 4 (EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24).
Informations complémentaires :
- ALSAFIX décline toute responsabilité en cas de mise en œuvre sans calcul et essais préalables adaptés à chaque cas.
- Les données techniques sont susceptibles de modifications.
Cette cheville est adaptée pour les projets de construction et bricolage nécessitant une fixation fiable et durable dans des environnements exigeants.
- Type de produit : Cheville
- Modèle : GC 24-M16/50
- Marque : ASLAFIX
- Application : Chevillage pour charges lourdes
- Longueur : 50 mm
- Diamètre : M16
- Matériau : Non spécifié
- Utilisation : Intérieure et extérieure
- Conditionnement : 10 chevilles par emballage
Questions produits
Quelles sont les performances de charge recommandées pour la cheville GC 24-M16/50 ?
La cheville GC 24-M16/50 supporte une charge recommandée en traction comprise entre 21 et 45 kN, et une charge en cisaillement jusqu’à 59 kN. Ces valeurs sont validées pour un béton de qualité C20/25 à C50/60 et garantissent une fixation solide pour des charges lourdes.
Comment fonctionne le système d’ancrage de cette cheville ?
Le système repose sur un cône d’expansion qui se déploie en trois parties dans le trou de forage, assurant une fixation forte même à proximité des bords. Un anneau de compression en plastique garantit le serrage de la pièce sur la surface de travail, permettant un maintien durable et fiable.
Quels sont les matériaux et versions disponibles pour cette cheville ?
La cheville GC 24-M16/50 est disponible en version standard et en inox A4 pour une meilleure résistance à la corrosion. Le matériau principal n’est pas spécifié, mais la version inox est recommandée pour les environnements exposés à l’humidité ou à la corrosion.
Quelles sont les conditions d’utilisation à respecter pour garantir la performance ?
Il est impératif de percer à 90° dans le béton, respecter le couple d’installation recommandé de 26 Nm, et utiliser les outils adaptés. Le respect des distances minimales aux bords et des espacements est également essentiel pour assurer la sécurité et la durabilité de la fixation.
Quelles certifications et normes garantissent la sécurité de cette cheville ?
La cheville est conforme à l’ETA (European Technical Assessment) n° 09/0140 et approuvée selon l’ETAG 001 Partie 5 option 1 pour béton fissuré. Elle bénéficie d’une protection contre l’incendie certifiée F120 et est validée pour une utilisation sous actions sismiques catégorie C1 (M16-M20).
