10 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x230mm - SCELL-IT - G-L10240-BC
Référence : S344GL10240BC
Découvrez 10 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x230mm - SCELL-IT - G-L10240-BC disponible à l'achat
- Performante, garantie par une évaluation technique européenne.
- Robuste en nylon, résiste de -40°C à +80°C.
- Polyvalente, adaptée à divers types de supports.
- Expansion en profondeur pour maçonneries creuses.
- Longue durée de vie pour des applications multiples.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

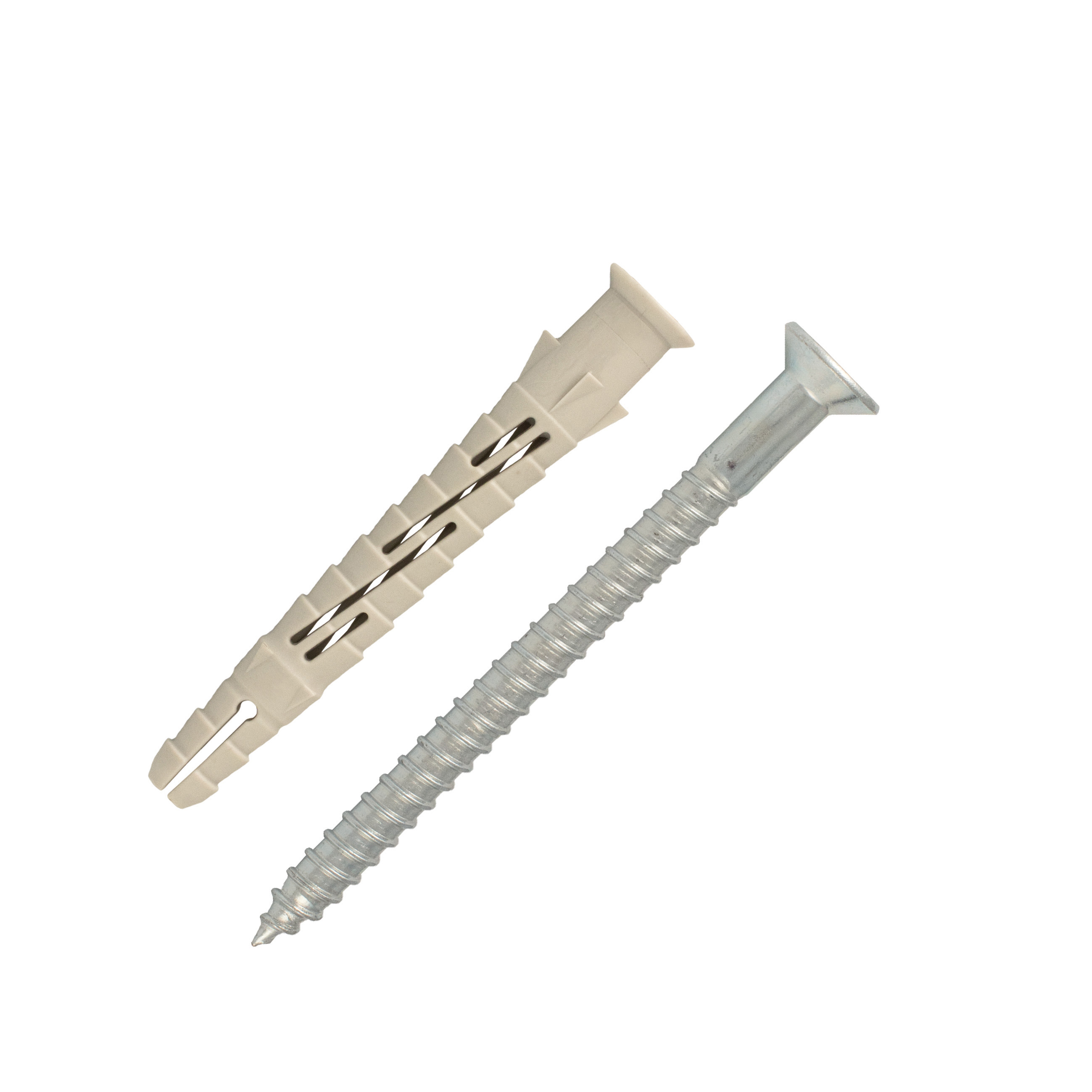

Les 10 chevilles longue expansion en nylon avec vis tête fraisée en acier zingué Ø10x230 mm de la gamme SCELL-IT sont des fixations robustes et polyvalentes, adaptées à une large variété de matériaux.
Ces chevilles bénéficient d’une Évaluation Technique Européenne (ETE) garantissant une excellente tenue dans les matériaux béton, maçonneries pleines et maçonneries creuses.
Fabriquées à 100 % en nylon (polyamide PA6), elles assurent une grande résistance et une longue durée de vie, avec une plage d’utilisation de -40°C à +80°C.
Le système d’expansion s’adapte au type de support : un gonflement uniforme sur environ 70 mm de profondeur dans les matériaux pleins, une expansion en profondeur dans les maçonneries creuses alvéolaires (type brique « Porotherm »), et un nouage (verrouillage de forme) dans les parpaings creux.
La vis en acier zingué est équipée d’une empreinte TORX 40, facilitant un vissage aisé et sécurisé.
Les dimensions de la cheville sont de Ø10 mm de diamètre pour 230 mm de longueur, avec une longueur de vis adaptée de 235 mm.
Ces chevilles conviennent particulièrement pour des fixations durables telles que l’ossature de bardage rapporté, la vêture, les fenêtres ou les chevrons.
Le montage s’effectue en trois étapes : perçage du trou en respectant les distances minimales au bord (cmin = 100 mm) et entre axes (smin = 100 mm), insertion de la cheville par léger coup de marteau à travers la pièce à fixer, puis vissage de la vis jusqu’au contact avec la bague plastique.
La pose correcte est attestée lorsque la bague plastique ne tourne plus dans le trou et que la vis ne présente plus de jeu.
Les charges de service admissibles en traction sont de 160 daN dans le béton et 140 daN dans les maçonneries pleines.
La résistance au cisaillement atteint 440 daN dans ces matériaux.
La cheville offre également une résistance au feu de 90 minutes (FB90) dans le béton pour une charge jusqu’à 80 kg.
En résumé, cette cheville longue expansion nylon avec vis tête fraisée en acier zingué allie performance technique, robustesse et polyvalence d’usage.
Elle répond aux exigences normatives européennes et assure une mise en œuvre simple et sécurisée.
Cette cheville est disponible dans une large gamme de dimensions pour s’adapter à de multiples applications.
Caractéristiques principales :
- Cheville 100% nylon (polyamide PA6) assurant robustesse et longue durée de vie, utilisable dans une plage de températures de -20°C à +40°C.
- Vis en acier électro-zingué à empreinte TORX 40 facilitant le vissage.
- Résistance au feu de 90 minutes (FB90) en Ø10 dans le béton pour une charge jusqu’à 80 kg.
- Type d’expansion adapté au support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et nouage par verrouillage de forme dans les parpaings creux.
- Conforme aux normes ETAG 020 et bénéficie d’une certification CE.
Applications :
- Fixation d’ossatures lourdes telles que bardages rapportés, vêtures, fenêtres, chevrons.
- Convient également pour béton cellulaire et pierre naturelle à structure dense (avec essais in situ recommandés).
Mise en œuvre :
- Perçage du trou en respectant la méthode préconisée dans l’ETA, suivi d’un dépoussiérage.
- Introduction de la cheville nylon dans le trou à travers la pièce à fixer.
- Vissage jusqu’au contact de la tête de vis avec la bague plastique, assurant une expansion correcte si la bague ne tourne pas et que la vis est immobilisée.
- Contrôle particulier pour supports creux afin de vérifier l’expansion complète ou le nouage.
Dimensions et données techniques (pour la cheville Ø10x230mm) :
- Longueur cheville : 230 mm
- Diamètre cheville : 10 mm
- Longueur vis : 235 mm
- Diamètre vis : 7 mm
- Profondeur de perçage : 240 mm
- Épaisseur maxi à fixer : 160 mm
- Perçage : Ø10 mm
- Empreinte : TORX 40
Charges de service (valeurs caractéristiques avec coefficients de sécurité appliqués) :
- Traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
- Cisaillement : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
Conditions d’utilisation :
- Support minimum en béton C16/20 ou matériaux équivalents.
- Distances minimales à respecter : entraxe 100 mm, distance au bord 100 mm, épaisseur minimale du support 140 mm.
Avantages :
- Polyvalence d’utilisation sur divers supports grâce à un système d’expansion adapté.
- Facilité et sécurité de pose avec contrôle visuel et tactile de la fixation.
- Durabilité assurée par le choix des matériaux et la résistance aux variations de température.
- Certification européenne garantissant la fiabilité et la conformité du produit.
Ce produit répond aux besoins de fixations robustes et durables dans le bâtiment et la construction, offrant une solution fiable pour les applications exigeantes en maçonnerie et béton.
- matière cheville : nylon 100 % (polyamide PA6)
- matière vis : acier zingué
- diamètre cheville : 10 mm
- longueur cheville : 230 mm
- longueur vis : 235 mm
- empreinte vis : TORX 40
- plage d’utilisation : -40°C à +80°C
- évaluation technique européenne (ETE) pour béton, maçonneries pleines et maçonneries creuses
- type d’expansion adapté au support : gonflement uniforme sur 70 mm dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- résistance au feu : 90 minutes (FB90) dans béton pour charge jusqu’à 80 kg
- charges de service admissibles en traction : 160 daN dans béton, 140 daN dans maçonneries pleines
- résistance au cisaillement : 440 daN dans béton et maçonneries pleines
- distance minimale au bord (cmin) : 100 mm
- entraxe minimal (smin) : 100 mm
- épaisseur minimale du support (hmin) : 140 mm
- référence fournisseur : G-L10240-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville longue expansion nylon SCELL-IT ?
La cheville est en nylon polyamide PA6, garantissant robustesse et longue durée de vie, avec une plage d’utilisation de -20°C à +40°C. Elle est certifiée par une évaluation technique européenne ETA ETAG 020, adaptée à tous types de matériaux (béton, maçonneries pleines et creuses). Sa vis est en acier électrozingué ou inox A4, avec une empreinte TORX facilitant le vissage.
Comment la cheville s’adapte-t-elle aux différents types de supports ?
Le système d’expansion varie selon le matériau : gonflement uniforme dans les matériaux pleins, expansion en profondeur sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux. Cette adaptation assure une excellente tenue quel que soit le support.
Quelles sont les conditions de mise en œuvre à respecter pour garantir la tenue de la fixation ?
Il faut forer le trou en respectant la méthode préconisée dans l’ATE, sans endommager l’armature du béton, puis dépoussiérer le trou. La cheville nylon est insérée à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique. La pose est correcte si la bague ne tourne pas et si la vis ne bouge plus après vissage complet.
Quelles sont les performances de charge et les normes associées à cette cheville ?
La cheville supporte une traction jusqu’à 160 daN et un cisaillement jusqu’à 440 daN en béton et maçonnerie pleine, avec coefficients de sécurité appliqués. Elle répond aux normes EN 206-1 pour le béton et EN 771-1 pour les maçonneries, et dispose d’une résistance au feu de 90 minutes (FB90) en Ø10 dans le béton pour une charge jusqu’à 80 kg.
Quels sont les paramètres dimensionnels et espacements à respecter pour cette cheville ?
Pour un diamètre de cheville Ø10 mm, la profondeur de perçage recommandée est de 240 mm, avec une distance minimale au bord de 100 mm et un entraxe minimal entre fixations de 100 mm. L’épaisseur minimale du support en béton doit être de 140 mm (béton ≥ C16/20) pour assurer la tenue optimale.
