10 chevilles longue expansion tirefond th à embase - Ø16x200mm - SCELL-IT - STR16200
Référence : S344STR16200
Découvrez 10 chevilles longue expansion tirefond th à embase - Ø16x200mm - SCELL-IT - STR16200 disponible à l'achat
- Cheville d'expansion pour ancrage sûr en profondeur.
- Conception permettant une fixation solide dans le parpaing.
- Idéale pour cloisons isolées, flexible et adaptable.
- Respecter les préconisations d'installation pour performance.
- Solution robuste et fiable pour vos projets de construction.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

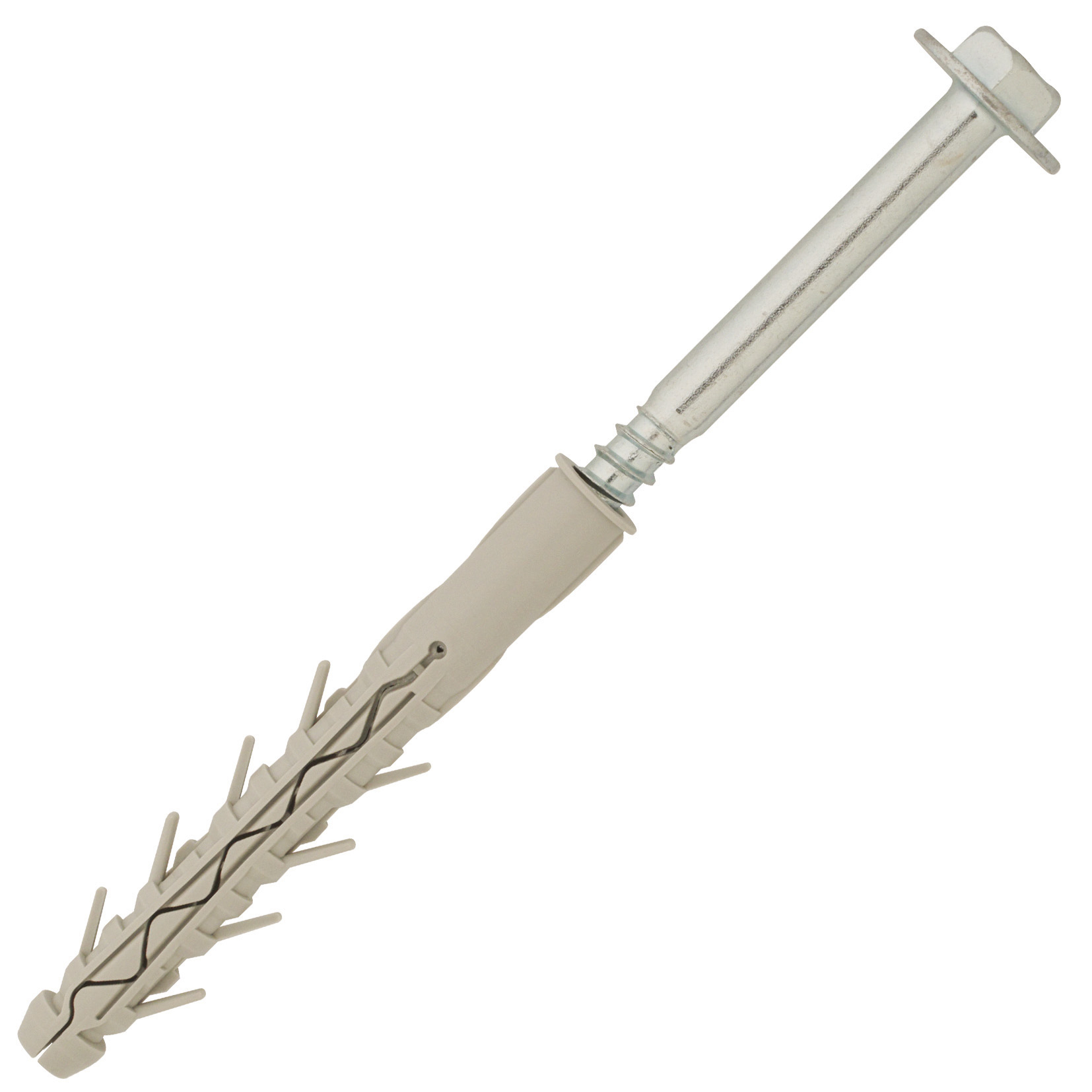

Découvrez la cheville d'expansion nylon longue expansion SCELL-IT, version vis tête hexagonale à embase, conçue pour garantir un ancrage sûr en profondeur dans divers matériaux.
Cette cheville est fabriquée à 100 % en nylon, associée à une vis en acier électrozingué blanc.
Elle offre une très longue expansion, permettant une fixation solide même dans les maçonneries creuses telles que le parpaing creux.
Sa grande longueur la rend particulièrement adaptée à la mise en œuvre sur cloisons isolées ou sur pièces de grandes épaisseurs.
Les matériaux support compatibles comprennent le béton, le béton cellulaire, la maçonnerie pleine, la maçonnerie creuse et le parpaing.
Elle permet la fixation d’éléments tels que menuiseries bois et métalliques, chevrons, vêtures, ainsi que divers équipements muraux comme chaudières, chauffe-eau ou climatiseurs.
Pour la mise en œuvre, il convient de percer à travers l’élément à fixer puis de dépoussiérer le trou.
La cheville STR s’insère ensuite à travers l’élément.
L’expansion de la cheville s’obtient par le serrage de la vis à l’aide d’une clé hexagonale SW, assurant ainsi une fixation robuste.
Concernant les dimensions et caractéristiques techniques pour le modèle Ø16x200 mm (référence STR16200) :
- La longueur totale est de 200 mm.
- La profondeur d’ancrage effective est de 120 mm.
- L’épaisseur maximale à fixer est de 80 mm.
- Le diamètre de perçage est de 16 mm avec une profondeur de perçage de 130 mm.
- La vis associée a un diamètre de 12 mm et une longueur de 210 mm.
- La collerette a un diamètre de 34 mm.
- L’ouverture de la clé hexagonale est de 19 mm.
Les charges admissibles en traction pour ce modèle atteignent 54 daN, assurant une tenue fiable et sécurisée.
Les distances minimales à respecter pour la mise en œuvre sont de 120 mm pour l’épaisseur du support, 240 mm pour l’entraxe et 240 mm pour la distance au bord.
Cette cheville est une solution robuste, fiable et polyvalente, recommandée pour tous vos projets de construction ou de rénovation nécessitant des fixations solides sur supports creux ou pleins.
Le respect des préconisations d'installation garantit une performance optimale et une durabilité maximale.
Elle convient à tous types de matériaux, notamment béton, béton cellulaire, maçonnerie pleine et creuse, ainsi que parpaing. Sa très longue expansion permet une fixation fiable même dans les maçonneries creuses, et ses grandes longueurs facilitent la mise en œuvre sur cloisons isolées ou sur pièces de grandes épaisseurs, offrant une grande polyvalence d’usage.
Cette cheville est idéale pour fixer des menuiseries bois et métalliques, des chevrons, des vêtures, ainsi que des équipements muraux tels que chaudières, chauffe-eau ou climatiseurs.
Le montage s’effectue en perçant à travers l’élément à fixer, en dépoussiérant le trou, puis en insérant la cheville à travers l’élément. L’expansion se réalise par serrage de la vis à l’aide d’une clé hexagonale SW.
Caractéristiques techniques du modèle Ø16x200 mm STR16200 :
- Longueur totale : 200 mm
- Profondeur d’ancrage : 120 mm
- Épaisseur maximale de l’élément à fixer : 80 mm
- Diamètre de perçage : 16 mm
- Profondeur de perçage : 130 mm
- Vis : 12x210 mm, acier électrozingué blanc
- Diamètre de la collerette : 34 mm
- Ouverture de clé hexagonale : 19 mm
Les charges admissibles en traction sont de 54 daN pour ce modèle, calculées avec un coefficient de sécurité de 2,5 et un coefficient d’action de 1,4, garantissant une fixation fiable.
Les distances minimales à respecter lors de la pose sont une épaisseur minimale du support de 120 mm, un entraxe minimal de 240 mm et une distance au bord minimale de 240 mm.
Cette cheville assure une fixation solide, durable et polyvalente pour des projets de construction ou de rénovation nécessitant des ancrages profonds et résistants. Elle allie performance, facilité de mise en œuvre et compatibilité avec une large gamme de matériaux supports.
- matière cheville : 100 % nylon
- matière vis : acier électrozingué blanc
- diamètre cheville : 16 mm
- longueur totale : 200 mm
- profondeur d’ancrage effective : 120 mm
- épaisseur maximale à fixer : 80 mm
- diamètre perçage : 16 mm
- profondeur perçage : 130 mm
- diamètre vis : 12 mm
- longueur vis : 210 mm
- diamètre collerette : 34 mm
- ouverture clé hexagonale : 19 mm
- charge admissible en traction : 54 daN
- distances minimales à respecter : épaisseur support 120 mm, entraxe 240 mm, distance au bord 240 mm
- marque produit : SCELL-IT
- référence fournisseur : STR16200
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la nature des matériaux support compatibles avec cette cheville longue expansion ?
Cette cheville est compatible avec une large gamme de matériaux supports, notamment le béton, le béton cellulaire, la maçonnerie pleine, la maçonnerie creuse et le parpaing. Elle est conçue pour assurer un ancrage sûr même dans des matériaux creux comme les parpaings creux.
Comment se déroule la mise en œuvre de cette cheville d’expansion ?
La mise en œuvre se fait en trois étapes : percer à travers l’élément à fixer, dépoussiérer le trou, insérer la cheville à travers l’élément, puis réaliser l’expansion en serrant la vis avec une clé hexagonale. Le diamètre de perçage recommandé est de 16 mm avec une profondeur de 180 mm pour la version Ø16x200 mm.
Quelles sont les dimensions et charges admissibles pour ce modèle de cheville ?
Le modèle Ø16x200 mm présente une profondeur d’ancrage de 120 mm et peut fixer une épaisseur maximale de 80 mm. Il supporte une charge admissible en traction de 54 daN, calculée avec des coefficients de sécurité (ɣM=2,5 et ɣF=1,4). Les distances minimales recommandées sont une épaisseur de support de 120 mm, un entraxe de 240 mm et une distance au bord de 240 mm.
Quelles sont les caractéristiques techniques spécifiques de la cheville et de la vis associée ?
La cheville est fabriquée en nylon 100 % et la vis est en acier électrozingué blanc. La vis a un diamètre de 12 mm pour une longueur de 210 mm, avec une collerette de 34 mm de diamètre et une ouverture pour clé hexagonale de 19 mm, adaptée à une clé SW.
Dans quels contextes cette cheville est-elle particulièrement adaptée ?
Cette cheville longue expansion est particulièrement adaptée aux fixations sur cloisons isolées ou sur pièces de grandes épaisseurs, grâce à sa grande longueur et sa capacité d’ancrage en profondeur. Elle convient pour fixer des menuiseries bois et métalliques, des chevrons, des vêtures, ainsi que des équipements muraux comme chaudières, chauffe-eau ou climatiseurs.
