10 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112090
Référence : S344EX92011112090
Découvrez 10 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112090 disponible à l'achat
- Adaptées aux charges lourdes pour des fixations sécurisées
- Système d'expansion en deux parties pour une excellente tenue
- Idéales pour maçonneries creuses, offrant une haute fiabilité
- Conception maximisant la performance dans divers matériaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

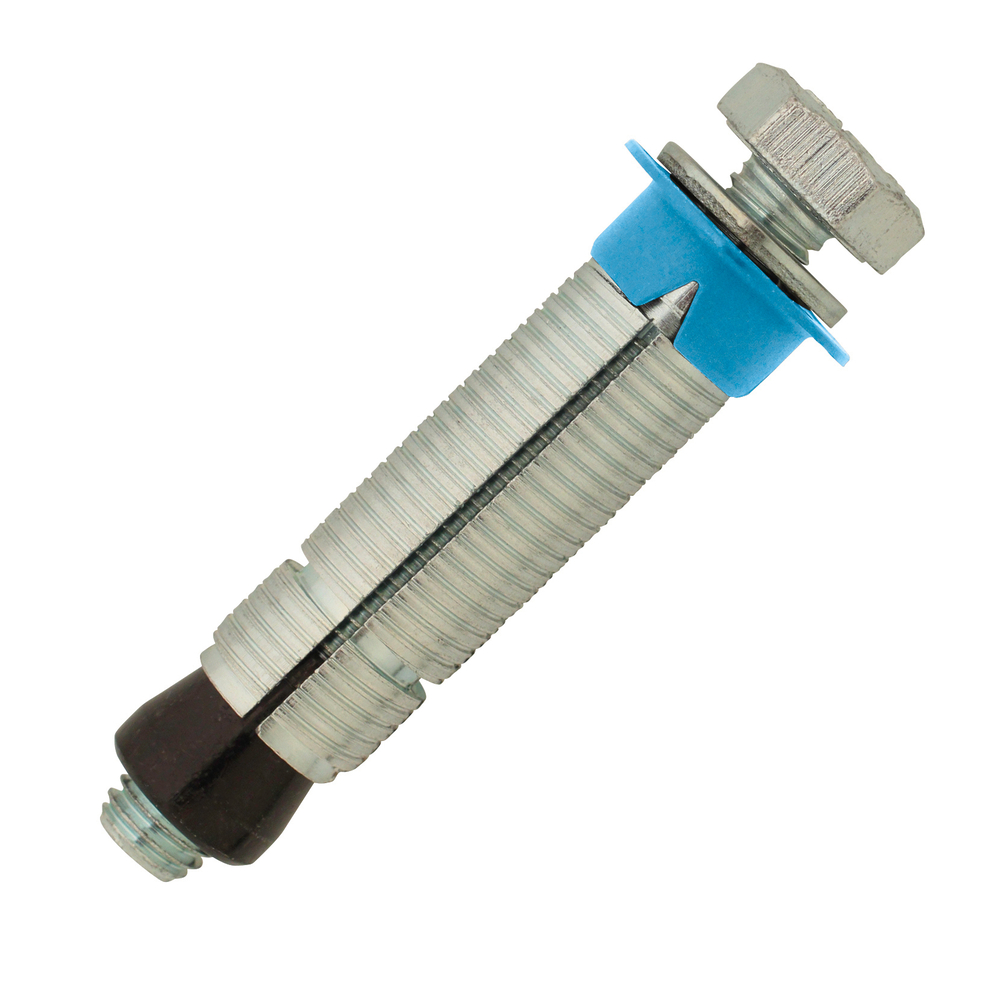

Découvrez la cheville métallique universelle XMAX-BOLT T, conçue spécifiquement pour les charges lourdes et adaptée à une large variété de matériaux, qu’ils soient pleins ou creux.
Cette cheville multi-matériaux intègre un système d’expansion en deux parties assurant une tenue optimale.
Dans les matériaux pleins, la fixation est garantie par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’étend complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
La composition de la cheville comprend une douille en acier Q195 avec un zingage blanc d’au moins 3 μm, un cône en acier Q195 avec zingage noir d’au moins 3 μm, une collerette en polyéthylène bleu, une vis en acier classe 8.8 conforme DIN933 avec zingage blanc d’au moins 3 μm, ainsi qu’une rondelle en acier Q195 conforme DIN125 avec zingage blanc d’au moins 3 μm.
Elle offre une reprise de charges élevée, même dans les maçonneries creuses, garantissant une fixation robuste et sécurisée.
Par exemple, pour une cheville M12, la traction maximale peut atteindre 900 daN dans du béton C20/25.
Les applications typiques de cette cheville incluent la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements tels que chaudières ou stores, supports de chemins de câbles, poteaux de clôtures, sabots et chevrons.
Pour la mise en œuvre, il est conseillé de percer un trou à la profondeur recommandée, de le nettoyer soigneusement, puis d’insérer la cheville sans vis à l’aide d’un marteau jusqu’à ce que la collerette soit affleurante au support.
Ensuite, il faut positionner la pièce à fixer et visser en serrant au couple recommandé, par exemple 23 Nm pour une vis M12.
Les dimensions précises pour la version M12x77 mm sont une longueur de cheville de 77 mm, un diamètre de perçage de 20 mm, et une épaisseur minimum du support de 110 mm.
La distance minimale aux bords est de 110 mm et l’entraxe minimal entre chevilles est de 65 mm pour la taille M12.
Cette cheville se distingue par sa polyvalence et sa performance, offrant une alternative fiable aux ancrages chimiques, avec une large plage d’utilisation dans différents types de maçonneries pleines ou creuses.
Elle est disponible en plusieurs versions, avec ou sans vis, crochet ou œillet, pour s’adapter aux besoins spécifiques de fixation.
En résumé, la cheville XMAX-BOLT T de Scell-it constitue une solution technique robuste, fiable et polyvalente pour vos projets de construction et rénovation nécessitant des fixations à charges lourdes dans des matériaux variés.
Les chevilles sont composées d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 selon DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 selon DIN125 avec zingage blanc ≥ 3 μm. Cette composition garantit robustesse et durabilité.
Elles sont particulièrement performantes pour des applications nécessitant une reprise de charges élevées, même dans les maçonneries creuses. Les exemples d’utilisation incluent la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, ainsi que des supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
La mise en œuvre se déroule en trois étapes : percer et nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé (23 Nm pour M12). Les données de perçage recommandées sont un diamètre de 20 mm et une profondeur de 87 mm.
Les charges admissibles varient selon le matériau et le type de sollicitation (traction ou cisaillement). Par exemple, en traction, la cheville M12 supporte jusqu’à 675 daN en béton C20/25 et 220 daN en parpaing creux enduit. En cisaillement, elle peut supporter jusqu’à 900 daN en béton C20/25 et 300 daN en parpaing creux enduit.
Les dimensions principales sont une longueur de cheville de 77 mm, un diamètre de 12,5 mm, une épaisseur minimale du support de 110 mm, et un diamètre de collerette de 30 mm. La vis associée mesure 90 mm de long.
Ces chevilles se distinguent par leur polyvalence, leur haute performance et leur fiabilité dans des applications exigeant des fixations solides et durables, même dans des matériaux creux. Elles constituent une alternative efficace aux scellements chimiques pour les charges lourdes dans la construction et la rénovation.
- marque : Scell-it
- référence fournisseur : EX-92011112090
- longueur de cheville : 77 mm
- diamètre de perçage : 20 mm
- épaisseur minimum du support : 110 mm
- distance minimale aux bords : 110 mm
- entraxe minimal entre chevilles : 65 mm
- matière douille : acier Q195, zingage blanc ≥ 3 μm
- matière cône : acier Q195, zingage noir ≥ 3 μm
- matière collerette : polyéthylène bleu
- matière vis : acier classe 8.8, DIN933, zingage blanc ≥ 3 μm
- matière rondelle : acier Q195, DIN125, zingage blanc ≥ 3 μm
- couple de serrage recommandé pour vis M12 : 23 Nm
- traction maximale dans béton C20/25 : 900 daN
- adaptée aux charges lourdes
- système d'expansion en deux parties assurant une excellente tenue dans matériaux pleins et creux
- reprise de charges élevée même dans maçonneries creuses
- convient pour béton, brique pleine, parpaing plein, brique creuse, parpaing creux
