10 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112110
Référence : S344EX92011112110
Découvrez 10 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112110 disponible à l'achat
- Conçues pour des charges lourdes et diverses matériaux.
- Système d'expansion en deux parties pour une tenue optimale.
- Parfaites pour les maçonneries creuses et pleines.
- Fixation fiable et durable pour vos projets.
- Adaptables au diamètre et au mode de montage requis.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

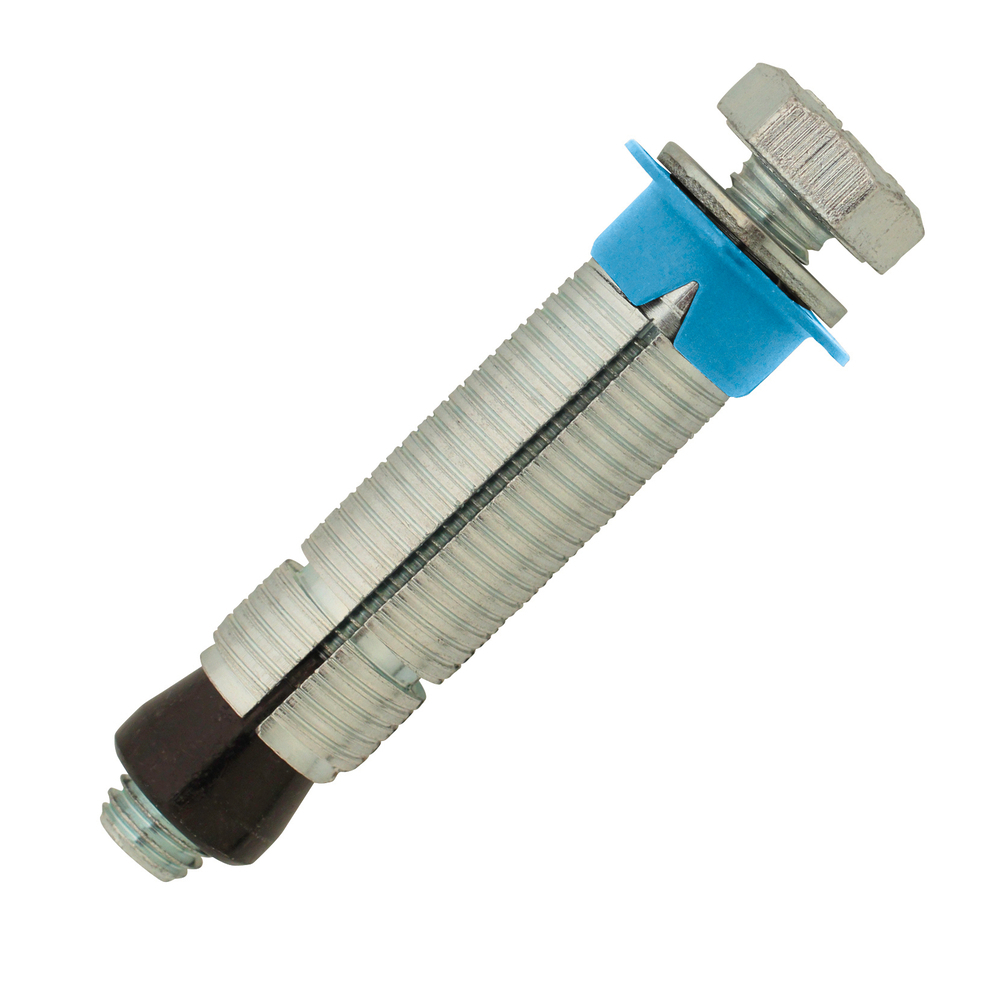

Découvrez les chevilles multi-matériaux SCELL-IT, spécialement conçues pour supporter des charges lourdes dans tous types de matériaux, qu'ils soient pleins ou creux.
Ces chevilles métalliques universelles possèdent un système d’expansion en deux parties garantissant une tenue optimale.
Dans les matériaux pleins, la fixation est assurée par l’expansion profonde du premier segment dès les premiers tours de vis.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi extérieure, grâce à la remontée du cône jusqu’à la base.
La conception robuste comprend une douille et un cône en acier Q195 avec zingage respectivement blanc et noir ≥ 3 μm.
La collerette est en polyéthylène bleu.
La vis est en acier classe 8.8 avec zingage blanc ≥ 3 μm, accompagnée d’une rondelle en acier Q195 DIN125 également zinguée.
Ces chevilles sont adaptées à une large gamme d’applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières et stores, supports de chemins de câbles, poteaux de clôtures, sabots et chevrons.
Pour une pose optimale, il est recommandé de percer un trou propre à la profondeur indiquée, de nettoyer soigneusement, puis d’insérer la cheville à fleur du support à l’aide d’un marteau.
La pièce à fixer est ensuite positionnée avant d’introduire la vis à travers elle, à serrer au couple préconisé, par exemple 23 Nm pour la version M12.
Les dimensions clés de la version M12x77 mm sont une longueur de cheville de 77 mm, un diamètre de perçage de 20 mm et une épaisseur minimale du support de 110 mm.
Les charges admissibles varient selon le matériau et le diamètre : pour M12, la traction peut atteindre jusqu’à 900 daN en béton C20/25 et le cisaillement jusqu’à 440 daN.
Ces valeurs sont indicatives, issues d’essais internes, et il est conseillé de réaliser des tests d’arrachement in situ pour des exigences strictes.
Le système d’expansion en quatre segments assure une fixation fiable et durable même dans les maçonneries creuses.
Ces chevilles constituent une alternative performante aux chevilles chimiques pour les charges lourdes.
Le conditionnement comprend 10 chevilles multi-matériaux M12x77 mm, adaptées à divers modes de montage et diamètres pour répondre précisément aux besoins des projets de construction et rénovation.
En résumé, ces chevilles allient robustesse, fiabilité et adaptabilité pour une fixation solide dans une grande variété de supports, facilitant ainsi les travaux avec des performances élevées et durables.
Ces chevilles sont adaptées pour des applications variées telles que la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le montage s’effectue en trois étapes : perçage et nettoyage soigneux du trou, insertion de la cheville (sans vis) à l’aide d’un marteau avec la collerette affleurant le support, puis positionnement de la pièce à fixer et vissage en serrant au couple recommandé (80 Nm pour M12).
Les composants sont :
- Douille en acier Q195 avec zingage blanc ≥ 3 µm,
- Cône en acier Q195 avec zingage noir ≥ 3 µm,
- Collerette en polyéthylène bleu,
- Vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 µm,
- Rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 µm.
Caractéristiques techniques pour la cheville M12x77mm :
- Diamètre de perçage : 20 mm,
- Profondeur de perçage : 87 mm,
- Couple de serrage recommandé : 80 Nm,
- Épaisseur minimale du support : 110 mm,
- Distance minimale aux bords : 110 mm,
- Entraxe minimal : 65 mm.
Performances de charge admissibles (valeurs indicatives) en traction dans différents matériaux :
- Béton C20/25 : 675 daN,
- Brique pleine : 300 daN,
- Parpaing plein : 190 daN,
- Brique creuse : 120 daN,
- Parpaing creux : 220 daN.
En cisaillement, les valeurs sont respectivement de 900 daN pour le béton, 440 daN pour la brique pleine, 315 daN pour le parpaing plein, 300 daN pour la brique creuse et le parpaing creux.
Ces chevilles offrent une alternative efficace à l’ancrage chimique dans les matériaux creux, avec une large collerette plastique qui aide à répartir la charge. Elles sont disponibles en versions avec ou sans vis préassemblée, permettant d’adapter le type de fixation selon les besoins.
Pour garantir une fixation optimale, il est recommandé de percer avec une perceuse à percussion à la profondeur indiquée, de nettoyer soigneusement le trou, d’insérer la cheville sans vis et de serrer la vis au couple spécifié.
Ces chevilles conviennent parfaitement aux projets de construction et de rénovation nécessitant des fixations solides et durables dans des matériaux variés.
- marque : Scell-it
- référence fournisseur : EX-92011112110
- longueur cheville : 77 mm
- diamètre de perçage : 20 mm
- épaisseur minimale du support : 110 mm
- matériaux : acier Q195 (douille et cône), polyéthylène bleu (collerette), acier classe 8.8 (vis), acier Q195 DIN125 (rondelle)
- zingage : blanc ≥ 3 μm pour douille, vis et rondelle ; noir ≥ 3 μm pour cône
- couple de serrage recommandé : 23 Nm (version M12)
- charges admissibles en béton C20/25 (version M12) : traction jusqu’à 900 daN, cisaillement jusqu’à 440 daN
- système d’expansion en deux parties pour une tenue optimale dans matériaux pleins et creux
- adaptée aux maçonneries pleines et creuses
- reprise de charges élevée même dans les maçonneries creuses
- usage : fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements (chaudières, stores), supports de chemins de câbles, poteaux de clôtures, sabots, chevrons
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de ces chevilles multi-matériaux charges lourdes ?
Ces chevilles M12x77mm possèdent un système d'expansion en deux parties assurant une excellente tenue dans tous types de matériaux, pleins ou creux. Elles sont fabriquées en acier Q195 avec zingage et disposent d'une collerette en polyéthylène bleu pour une meilleure répartition des charges.
Comment s’effectue la mise en œuvre de ces chevilles sur chantier ?
La pose se fait en trois étapes : perçage du trou au diamètre et profondeur recommandés, nettoyage soigneux du trou, puis insertion de la cheville à l’aide d’un marteau, la collerette devant être affleurante au support. Enfin, la pièce à fixer est positionnée et la vis serrée au couple recommandé de 80 Nm pour le M12.
Quels sont les matériaux compatibles et les charges admissibles pour ce produit ?
Ces chevilles conviennent au béton C20/25, briques pleines, parpaings pleins, briques creuses et parpaings creux. Les charges admissibles en traction vont jusqu’à 900 daN en béton et 220 daN en parpaing creux, tandis qu’en cisaillement elles atteignent 440 daN en béton et 300 daN en parpaing creux.
Quelles sont les contraintes dimensionnelles à respecter lors de l’installation ?
Il faut respecter une profondeur de perçage de 87 mm, un diamètre de trou de 20 mm, une épaisseur minimale du support de 110 mm et des distances minimales aux bords de 110 mm. L’entraxe minimal entre chevilles est de 65 mm.
Quels avantages techniques différencient cette cheville des autres fixations pour charges lourdes ?
Son système d’expansion à 4 segments assure une fixation fiable même dans les maçonneries creuses, offrant une alternative efficace à l’ancrage chimique. La large collerette plastique répartit mieux les charges, et elle existe en versions avec ou sans vis préassemblée, ainsi qu’en variantes avec crochet ou œillet.
