10 colliers de liaison équipotentielle - 130mm - SCELL-IT - CLE130
Référence : S344CLE130
Découvrez 10 colliers de liaison équipotentielle - 130mm - SCELL-IT - CLE130 disponible à l'achat
- Collier de liaison équipotentielle en acier inoxydable.
- Idéal pour mise à la terre des conducteurs variés.
- Comprend 1 vis pour serrage et 1 vis pour connexion.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

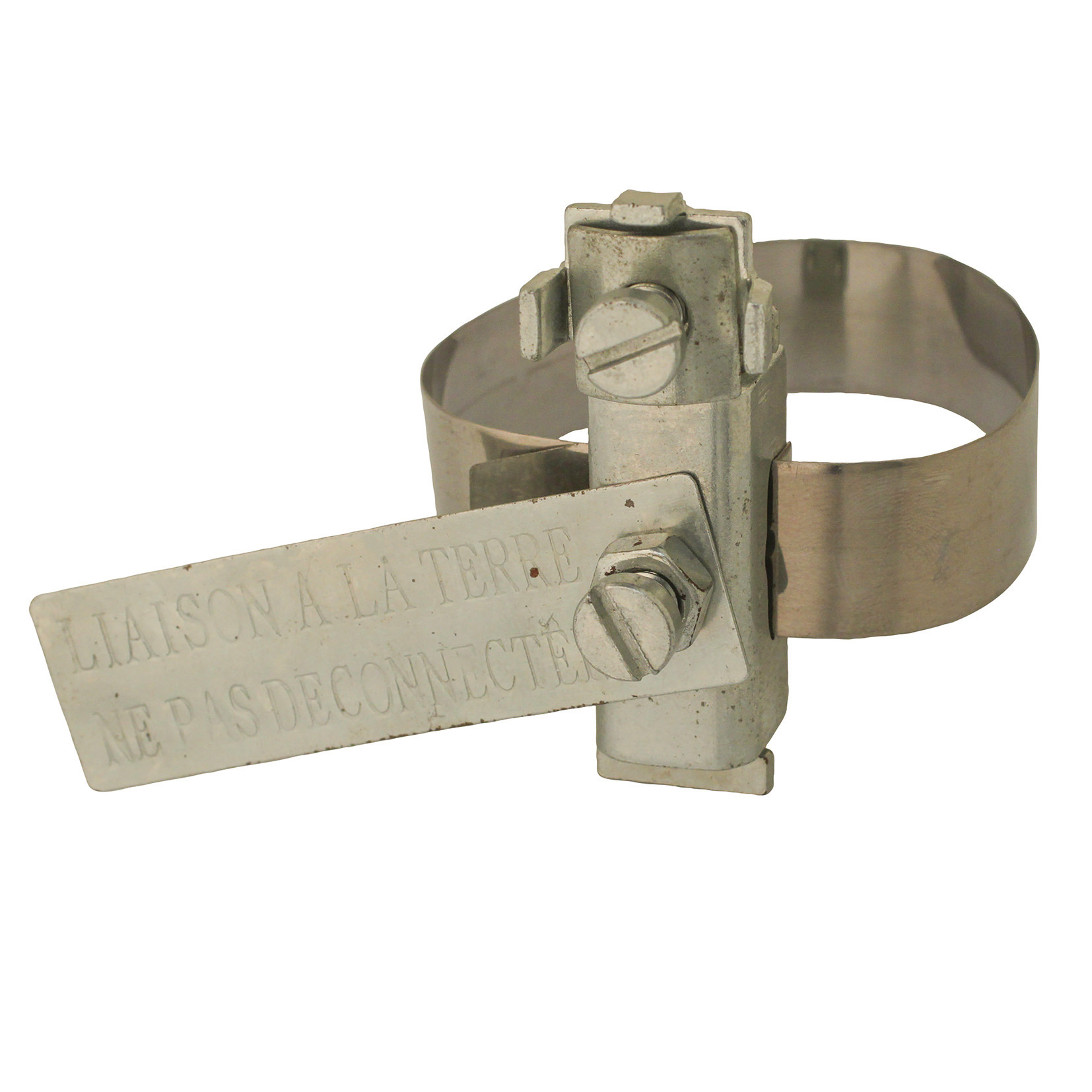

Le produit se compose de 10 colliers de liaison équipotentielle en acier inoxydable, d’une longueur de 130 mm.
Ces colliers sont conçus pour assurer la mise à la terre des conducteurs métalliques tels que les canalisations en acier galvanisé, cuivre et acier inoxydable.
Ils comportent une vis dédiée au serrage du tuyau et une autre vis pour la connexion à la terre.
Le principe de fonctionnement repose sur la suppression des risques électriques liés à la différence de potentiel entre un tuyau métallique et la terre.
En reliant les éléments métalliques à la terre via ces colliers, le courant dangereux est automatiquement évacué, garantissant la sécurité des personnes.
La liaison s’effectue avec des fils bicolores jaune et vert, de section 2,5 mm².
Les dimensions précises du collier CLE130 sont une longueur de 130 mm, avec un diamètre de tube compatible allant de 8 à 17,5 mm, et une section de câble admissible entre 2,5 et 16 mm².
Pour la mise en œuvre, il est nécessaire de tirer un fil de terre depuis le bornier du tableau électrique, en le faisant passer dans une gaine ICTA ou sous une moulure.
Le fil doit être dénudé sur environ 11 mm avant d’installer le collier autour du tuyau.
Il est important de ne pas utiliser les colliers de fixation des tuyaux pour accrocher les fils de terre.
Le fil de terre est ensuite connecté sur le collier.
Dans les salles de bains, tous les éléments métalliques tels que les tuyaux d’alimentation en eau et de vidange, la baignoire en fonte, le receveur de douche, les canalisations de chauffage central ainsi que les parties fixes des huisseries doivent être reliés à la terre.
Ces éléments peuvent être raccordés soit en tirant un fil de terre depuis une boîte de dérivation jusqu’à chaque élément, soit en les connectant successivement avec un même fil.
Ce collier assure ainsi une sécurité électrique optimale en évacuant les courants dangereux vers la terre, tout en étant fabriqué en acier inoxydable pour une excellente résistance à la corrosion.
Ce produit est conforme aux normes de mise à la terre et facilite la sécurisation des installations métalliques domestiques ou industrielles.
Le collier comprend deux vis : une pour le serrage autour du tuyau et une autre pour la connexion à la terre. La liaison équipotentielle utilise des fils bicolores jaune et vert de section 2,5 mm, garantissant une mise à la terre conforme.
Dimensions principales du modèle CLE130 :
- Longueur : 130 mm
- Diamètre de tube adapté : de 8 à 17,5 mm
- Section câble compatible : de 2,5 à 16 mm²
Le collier s’installe facilement en positionnant le fil de terre dénudé sur environ 11 mm, puis en serrant le collier autour du tuyau métallique. Il est recommandé d’utiliser ce dispositif pour raccorder à la terre les tuyaux d’alimentation en eau, gaz, chauffage, ainsi que les éléments métalliques fixes dans les salles de bains (baignoire en fonte, receveur de douche, canalisation de chauffage, huisseries).
Pour le raccordement, deux méthodes sont possibles : tirer un fil de terre depuis le bornier électrique jusqu’à chaque élément ou connecter plusieurs éléments en série avec un même fil. Le collier ne doit pas être confondu avec les colliers de fixation des tuyaux, qui ne sont pas adaptés pour la liaison équipotentielle.
Ce produit répond aux exigences de sécurité électrique en assurant une protection efficace contre les risques liés aux courants de fuite sur les installations métalliques.
- mise à la terre des conducteurs (ex : canalisation en acier galvanisé, cuivre et acier inoxydable)
- 1 vis pour le serrage du tuyau, 1 vis pour la connexion à la terre
- acier inoxydable
- longueur : 130 mm
- diamètre tube compatible : 8-17,5 mm
- section câble admissible : 2,5 à 16 mm²
- connexion avec fils bicolores jaune et vert, section 2,5 mm²
- référence fournisseur : CLE130
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ce collier de liaison équipotentielle ?
Ce collier est conçu pour la mise à la terre des conducteurs métalliques tels que les canalisations en acier galvanisé, cuivre et acier inoxydable. Sa fabrication en acier inoxydable assure une bonne résistance à la corrosion.
Comment fonctionne la liaison équipotentielle avec ce collier ?
La liaison équipotentielle évite le risque électrique lié à la différence de potentiel entre un tuyau métallique et une personne en reliant les éléments métalliques à la terre. Le courant dangereux est ainsi évacué automatiquement vers la terre sans danger pour l’utilisateur.
Quelles sont les dimensions et capacités techniques du collier CLE130 ?
Le collier CLE130 mesure 130 mm de longueur, s’adapte à des tubes de 8 à 17,5 mm de diamètre et accepte des sections de câble de 2,5 à 16 mm². Il comporte deux vis : une pour le serrage du tuyau et une pour la connexion à la terre.
Comment réaliser la mise en œuvre correcte de ce collier ?
Il faut tirer un fil de terre depuis le bornier du tableau électrique, dans une gaine ICTA ou sous moulure, puis dénuder ce fil sur environ 11 mm. Le collier doit être installé autour du tuyau, en évitant d’utiliser les colliers de fixation des tuyaux pour accrocher les fils de terre. Enfin, le fil de terre est connecté sur le collier.
Quels éléments métalliques doivent être raccordés à la terre dans une salle de bains ?
Il est nécessaire de connecter à la terre les tuyaux d’alimentation en eau, les tuyaux de vidange, la baignoire (en fonte par exemple), le receveur de douche, les canalisations de chauffage central ainsi que les parties fixes des huisseries.
