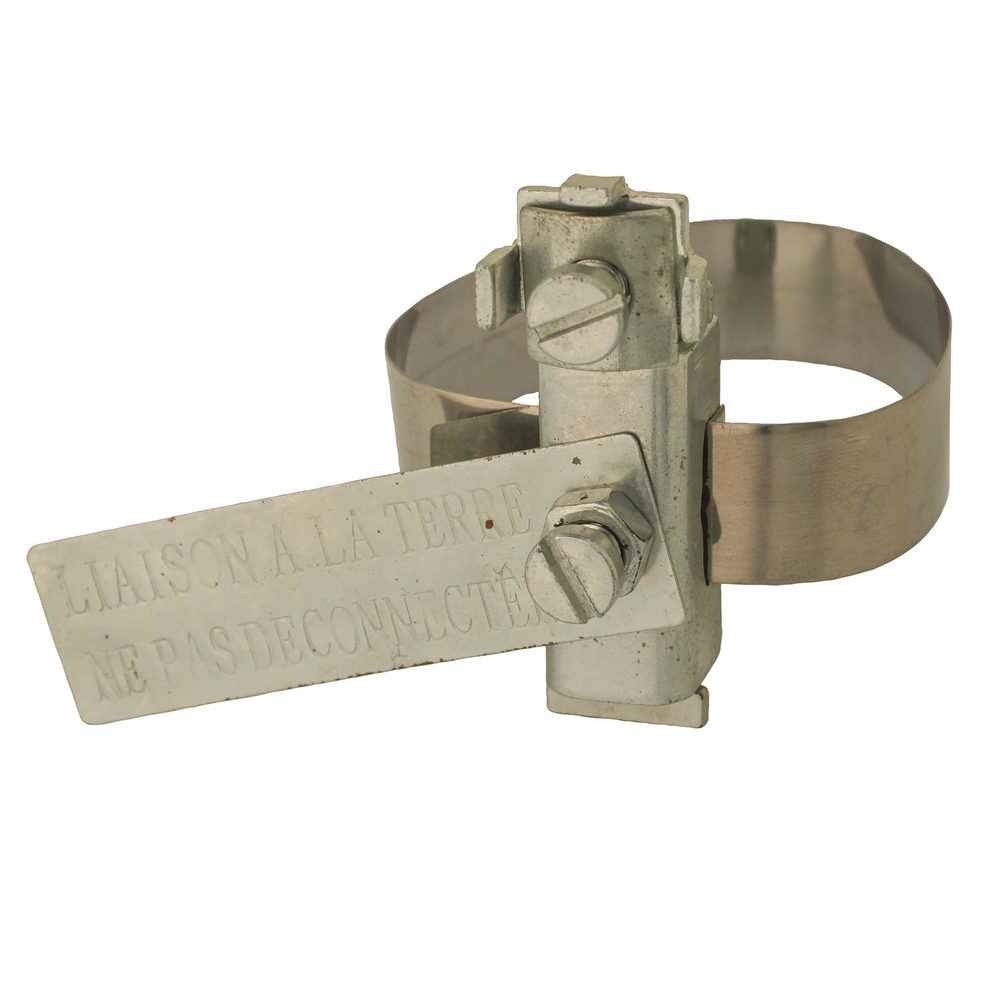

10 colliers de liaison équipotentielle - 190mm - SCELL-IT - CLE190
Découvrez 10 colliers de liaison équipotentielle - 190mm - SCELL-IT - CLE190 disponible à l'achat
- Collier en acier inoxydable pour mise à la terre efficace
- Convient aux conduits en acier galvanisé, cuivre et inox
- Comprend vis pour serrage et connexion à la terre
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- mise à la terre des conducteurs (ex : canalisation en acier galvanisé, cuivre et acier inoxydable)
- 1 vis pour le serrage du tuyau, 1 vis pour la connexion à la terre
- acier inoxydable
- longueur : 190 mm
- diamètre tube adapté : 17,5 à 48 mm
- section câble compatible : 2,5 à 16 mm²
- convient aux conduits en acier galvanisé, cuivre et inox
- référence fournisseur : CLE190
Description
Ce lot comprend 10 colliers de liaison équipotentielle d’une longueur de 190 mm, conçus pour assurer la mise à la terre des conducteurs métalliques.
Ces colliers sont fabriqués en acier inoxydable, garantissant robustesse et résistance à la corrosion.
Ils conviennent aux canalisations en acier galvanisé, cuivre et acier inoxydable.
Chaque collier est équipé de deux vis : une pour le serrage du tuyau et une autre pour la connexion à la terre.
Le principe de fonctionnement repose sur la suppression du risque électrique lié à la différence de potentiel entre les éléments métalliques et la terre.
En reliant ces éléments métalliques à la terre, le courant dangereux est automatiquement évacué, assurant ainsi la sécurité des personnes.
Pour réaliser cette liaison, il est recommandé d’utiliser des fils bicolores jaune et vert, de section 2,5 mm².
Les dimensions spécifiques du collier CLE190 sont une longueur de 190 mm, un diamètre de tube adapté de 17,5 à 48 mm, et une section de câble compatible de 2,5 à 16 mm².
La mise en œuvre s’effectue en tirant un fil de terre depuis le bornier du tableau électrique, dans une gaine ICTA ou sous moulure.
Le fil doit être dénudé sur environ 11 mm.
Le collier est ensuite installé autour du tuyau, en veillant à ne pas utiliser les colliers de fixation des tuyaux pour accrocher les fils de terre.
Le fil de terre est connecté au collier, assurant la continuité électrique vers la terre.
Dans les salles de bains, tous les éléments métalliques tels que les tuyaux d’alimentation en eau, les tuyaux de vidange, la baignoire en fonte, le receveur de douche, les canalisations de chauffage central et les parties fixes des huisseries doivent être raccordés à la terre.
Pour ce raccordement, il est possible soit de tirer un fil de terre pour chaque élément depuis une boîte de dérivation, soit de connecter les éléments successivement avec un même fil.
Ce produit répond aux exigences de sécurité électrique en assurant une liaison équipotentielle fiable et durable.
Il est livré en conditionnement de 10 colliers, prêt à être utilisé pour les installations nécessitant une mise à la terre conforme.
FAQ : Questions / Réponses :
Quel est le principe de fonctionnement du collier de liaison équipotentielle CLE190 ?
Ce collier en acier inoxydable permet de mettre à la terre des conduits métalliques (acier galvanisé, cuivre, inox) en évacuant automatiquement les courants dangereux vers la terre. Il supprime ainsi le risque d’électrocution lié à une différence de potentiel entre les éléments métalliques et la terre.
Quelles sont les dimensions et compatibilités du collier CLE190 ?
Le collier CLE190 mesure 190 mm de longueur et convient aux tubes de diamètre compris entre 17,5 et 48 mm. Il accepte des sections de câble de 2,5 à 16 mm² pour la connexion à la terre.
Comment réaliser la mise en œuvre du collier de liaison équipotentielle ?
Il faut tirer un fil de terre depuis le bornier du tableau électrique, dénuder ce fil sur environ 11 mm, puis installer le collier autour du tuyau métallique sans utiliser les colliers de fixation des tuyaux. Enfin, le fil de terre est connecté au collier via une vis dédiée.
Quels éléments métalliques doivent être raccordés à la terre avec ce collier ?
Dans la salle de bains, tous les éléments métalliques comme les tuyaux d’alimentation en eau, tuyaux de vidange, baignoire en fonte, receveur de douche, canalisations de chauffage central et parties fixes des huisseries doivent être raccordés à la terre avec ce type de collier.
Comment raccorder plusieurs éléments métalliques entre eux avec ce collier ?
Vous pouvez soit tirer un fil de terre depuis une boîte de dérivation vers chaque élément, soit connecter les éléments les uns à la suite des autres avec un seul fil de terre.
