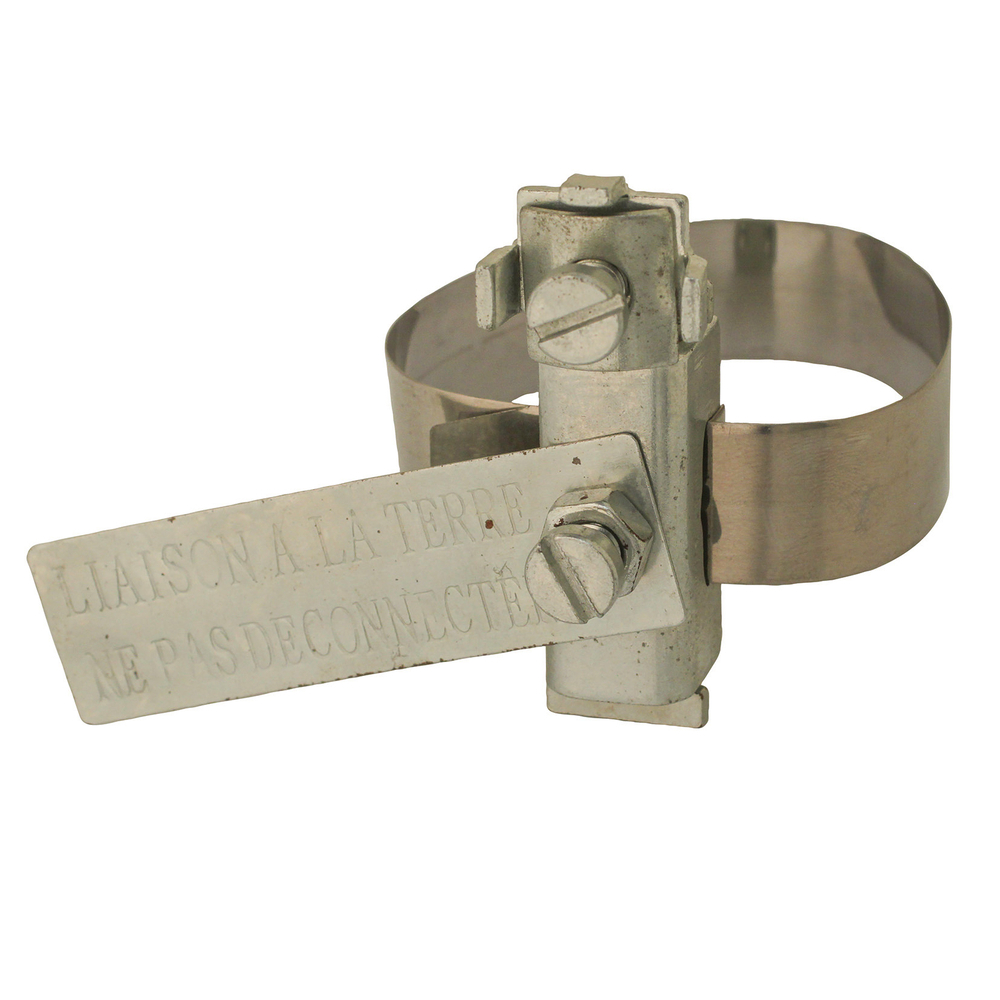

10 colliers de liaison équipotentielle - 190mm - SCELL-IT - CLE190
Référence : S344CLE190
Découvrez 10 colliers de liaison équipotentielle - 190mm - SCELL-IT - CLE190 disponible à l'achat
- Collier en acier inoxydable pour mise à la terre efficace
- Convient aux conduits en acier galvanisé, cuivre et inox
- Comprend vis pour serrage et connexion à la terre
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Collier de liaison équipotentielle en acier inoxydable, pour mise à la terre des conducteurs (ex: canalisation en acier galvanisé, cuivre et acier inox). 1 vis pour le serrage du tuyau, 1 vis pour la connection à la terre.
Fonctionnement :
Ce collier permet de sécuriser les installations métalliques en évacuant automatiquement les courants dangereux vers la terre, évitant ainsi les risques d’électrocution dus à une différence de potentiel. La liaison équipotentielle relie les éléments métalliques à la terre grâce à un fil bicolore jaune et vert de section 2,5 mm.
Caractéristiques techniques :
- Matériau : acier inoxydable
- Mise à la terre des conducteurs (canalisations acier galvanisé, cuivre, acier inox)
- 1 vis pour le serrage du tuyau, 1 vis pour la connexion à la terre
Dimensions pour la référence CLE190 :
- Longueur : 190 mm
- Diamètre de tube compatible : 17,5 à 48 mm
- Section câble : 2,5 à 16 mm²
Mise en œuvre :
- Tirer un fil de terre depuis le bornier du tableau électrique, dans une gaine ICTA ou sous moulure
- Dénuder le fil sur environ 11 mm
- Installer le collier autour du tuyau (ne pas utiliser les colliers de fixation des tuyaux pour accrocher les fils de terre)
- Connecter le fil de terre sur le collier
Applications :
Dans la salle de bains, tous les éléments métalliques doivent être raccordés à la terre, notamment :
- Tuyaux d’alimentation en eau
- Tuyaux de vidange
- Baignoire (en fonte par exemple)
- Receveur de douche
- Canalisation d’arrivée ou de départ du chauffage central
- Parties fixes des huisseries
Pour raccorder ces éléments, il est possible soit de tirer chaque fil de terre depuis une boîte de dérivation, soit de les connecter les uns à la suite des autres avec un même fil.
Avantages :
- Sécurisation des installations métalliques contre les risques électriques
- Fabrication en acier inoxydable pour une bonne résistance à la corrosion
- Installation simple et rapide avec vis de serrage et connexion à la terre distinctes
Le produit est conforme aux normes de sécurité électrique en vigueur et recommandé pour toute installation où des éléments métalliques doivent être mis à la terre afin de garantir la sécurité des utilisateurs.
Conditionnement : lot de 10 colliers de liaison équipotentielle, référence CLE190, longueur 190 mm.
Cette fiche technique date du 05/01/2018 et est éditée par Scell-it.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quel est le principe de fonctionnement du collier de liaison équipotentielle CLE190 ?
Ce collier en acier inoxydable permet de mettre à la terre des conduits métalliques (acier galvanisé, cuivre, inox) en évacuant automatiquement les courants dangereux vers la terre. Il supprime ainsi le risque d’électrocution lié à une différence de potentiel entre les éléments métalliques et la terre.
Quelles sont les dimensions et compatibilités du collier CLE190 ?
Le collier CLE190 mesure 190 mm de longueur et convient aux tubes de diamètre compris entre 17,5 et 48 mm. Il accepte des sections de câble de 2,5 à 16 mm² pour la connexion à la terre.
Comment réaliser la mise en œuvre du collier de liaison équipotentielle ?
Il faut tirer un fil de terre depuis le bornier du tableau électrique, dénuder ce fil sur environ 11 mm, puis installer le collier autour du tuyau métallique sans utiliser les colliers de fixation des tuyaux. Enfin, le fil de terre est connecté au collier via une vis dédiée.
Quels éléments métalliques doivent être raccordés à la terre avec ce collier ?
Dans la salle de bains, tous les éléments métalliques comme les tuyaux d’alimentation en eau, tuyaux de vidange, baignoire en fonte, receveur de douche, canalisations de chauffage central et parties fixes des huisseries doivent être raccordés à la terre avec ce type de collier.
Comment raccorder plusieurs éléments métalliques entre eux avec ce collier ?
Vous pouvez soit tirer un fil de terre depuis une boîte de dérivation vers chaque élément, soit connecter les éléments les uns à la suite des autres avec un seul fil de terre.
