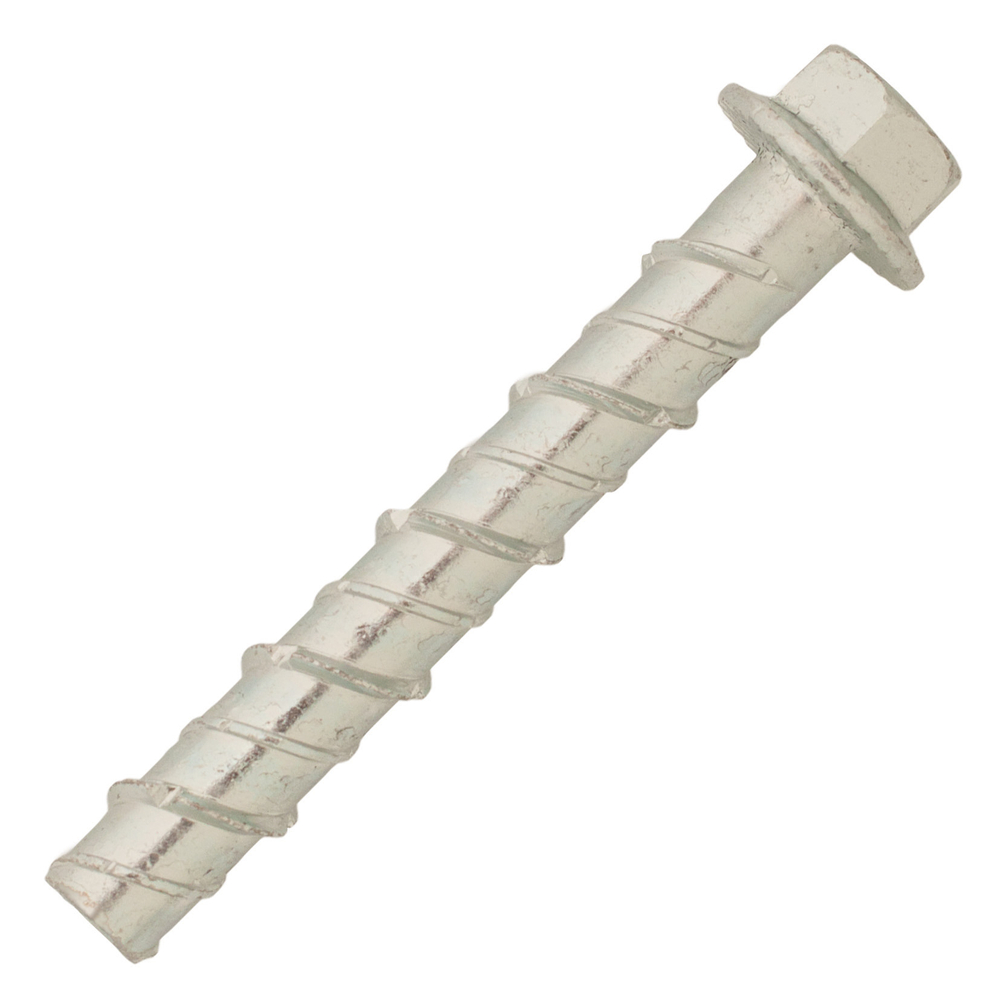

BOITE DE 10 vis béton TH - ATE option 7 - acier zingué - Ø12x150mm - SCELL-IT - EX-92054112150
Référence : S344EX92054112150
Découvrez BOITE DE 10 vis béton TH - ATE option 7 - acier zingué - Ø12x150mm - SCELL-IT - EX-92054112150 disponible à l'achat
- Installation rapide grâce à un double filet innovant
- Évacuation efficace des poussières de béton
- Conception en acier zingué pour une résistance à la corrosion
- Facilité de démontage pour applications temporaires
- Tenue exceptionnelle dans le béton pour un résultat fiable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la vis béton BETABOLT SEVEN ATE option 7, une solution performante et facile à utiliser pour vos travaux de fixation dans le béton non fissuré.
Cette vis est fabriquée en acier 20 Mn B4 conforme à la norme EN10263-4, avec une protection anticorrosion assurée par une galvanisation à froid (zinc).
Elle se distingue par son double filet innovant qui permet une installation rapide et une évacuation efficace des poussières de béton lors du perçage.
Sa conception garantit une tenue exceptionnelle dans le béton, avec des résistances importantes en traction et en cisaillement, assurant ainsi un résultat fiable.
La vis est également démontable, ce qui la rend idéale pour des fixations temporaires ou des ajustements.
Les applications typiques incluent la fixation d’étais tirant-poussant, les coffrages, les garde-corps provisoires ou définitifs, les équipements industriels, les structures secondaires en bois ou métal, ainsi que les chemins de câbles et bandes perforées.
Pour la mise en œuvre, il est recommandé de percer un trou dans le béton à la profondeur préconisée (70 mm pour le modèle Ø12x150 mm), puis d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis se pose ensuite à l’aide d’une visseuse ou boulonneuse à chocs en appliquant un couple de serrage adapté de 50 N.m avec une ouverture de clé de 17 mm.
Il est important de noter que cette vis ne peut être utilisée qu’une seule fois, car les filets et la pointe en carbure s’usent lors de la première installation.
Les dimensions disponibles pour le diamètre Ø12 sont notamment : longueur 150 mm, épaisseur maximale à fixer 95 mm, profondeur de perçage 70 mm et profondeur d’ancrage 55 mm.
Le diamètre de perçage est de 12 mm, le diamètre de passage dans les pièces à fixer est de 16 mm, le pas de filetage est de 12 mm, et la longueur de chanfrein est de 5 mm.
Les performances mécaniques en béton non fissuré sont élevées avec une résistance en traction jusqu’à 476 daN et en cisaillement jusqu’à 1714 daN pour le diamètre Ø12.
Cette vis est conforme à l’European Technical Approval (ETA n°18/0429) option 7, garantissant sa conformité aux normes européennes en vigueur.
En résumé, la vis béton BETABOLT SEVEN ATE option 7 en acier zingué Ø12x150 mm est une fixation robuste, rapide à poser, résistante à la corrosion, et adaptée aux fixations temporaires ou définitives dans le béton non fissuré.
Elle offre une excellente tenue mécanique et une grande facilité de mise en œuvre pour tous vos projets de construction ou rénovation.
La vis béton se distingue par sa pose simple et rapide, réalisée idéalement avec une visseuse ou boulonneuse à chocs, grâce à son double filet qui facilite l’installation tout en assurant une évacuation efficace des poussières de béton. Elle est également démontable, ce qui la rend particulièrement adaptée aux fixations temporaires ou aux ajustements.
Ses avantages techniques incluent une tenue optimale avec des résistances importantes en traction et cisaillement, permettant son usage dans des applications variées telles que les étais tirant-poussant, coffrages, garde-corps (définitifs ou provisoires), équipements industriels, structures secondaires en bois ou métal (lisses, sabots), chemins de câbles et bandes perforées.
Caractéristiques techniques détaillées pour la vis Ø12x150 mm (référence BT7-12150) :
- Diamètre nominal : 12 mm
- Longueur totale : 150 mm
- Épaisseur maximale à fixer : 95 mm
- Profondeur de perçage recommandée : 70 mm
- Profondeur d’ancrage effective : 55 mm
- Couple de serrage recommandé : 50 N.m
- Ouverture de clé : 17 mm
- Diamètre de perçage : 12 mm
- Diamètre de passage dans la pièce à fixer : 16 mm
- Pas de filetage : 12 mm
- Longueur du chanfrein : 5 mm
Performances en béton C20/25 non fissuré à température 24-40°C :
- Résistance en traction : 476 daN
- Résistance en cisaillement : 1714 daN
Conditions et recommandations d’utilisation :
- Le perçage doit être effectué à la profondeur h1 recommandée, suivi d’un nettoyage rigoureux du trou par brossage métallique ou soufflage à l’air comprimé, répété trois fois pour éliminer toutes les poussières.
- La vis doit être vissée à travers la pièce à fixer en appliquant le couple de serrage préconisé.
- La vis béton BETABOLT SEVEN est conçue pour une seule utilisation afin de garantir ses performances initiales, les filets et la pointe carbure s’usant lors de la première mise en œuvre.
Cette vis garantit une fixation fiable et durable dans le béton non fissuré, alliant facilité de pose, démontabilité et haute résistance mécanique, adaptée à de nombreuses applications industrielles et de construction.
- matière : acier 20 Mn B4 selon EN10263-4
- protection anticorrosion : galvanisation à froid (zinc)
- diamètre nominal : 12 mm
- longueur : 150 mm
- épaisseur maximale à fixer : 95 mm
- profondeur de perçage : 70 mm
- profondeur d’ancrage : 55 mm
- diamètre de perçage : 12 mm
- diamètre de passage dans les pièces à fixer : 16 mm
- pas de filetage : 12 mm
- longueur de chanfrein : 5 mm
- couple de serrage recommandé : 50 N.m
- ouverture de clé : 17 mm
- résistance en traction dans béton non fissuré : 476 daN
- résistance en cisaillement dans béton non fissuré : 1714 daN
- vis démontable, adaptée aux fixations temporaires
- conforme à l’European Technical Approval ETA n°18/0429 option 7
- référence fournisseur : EX-92054112150
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette vis béton acier BETABOLT SEVEN ?
Cette vis est en acier 20 Mn B4 selon la norme EN10263-4, protégée par galvanisation à froid pour résister à la corrosion. Elle dispose d’un double filet pour une installation rapide et assure une évacuation efficace des poussières de béton. Elle est démontable, adaptée aux fixations temporaires, avec une tenue mécanique élevée en traction (476 daN pour Ø12) et cisaillement (1714 daN pour Ø12) dans du béton non fissuré.
Comment se déroule la mise en œuvre de cette vis béton ?
Il faut percer un trou dans le béton à la profondeur recommandée (70 mm pour Ø12) avec une perceuse à percussion, puis éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété 3 fois. La vis se visse ensuite à travers la pièce à fixer avec une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage de 50 N.m. La vis ne peut être utilisée qu’une seule fois.
Dans quels contextes professionnels cette vis est-elle la plus adaptée ?
Elle convient pour des fixations dans du béton non fissuré, notamment pour des étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées. Sa résistance mécanique et sa facilité de démontage la rendent adaptée aux applications temporaires ou nécessitant des ajustements.
Quelles sont les limites d’utilisation de cette vis béton ?
Elle doit être utilisée uniquement dans du béton non fissuré et ne peut pas être réutilisée après démontage, car les filets et la pointe carbure s’usent dès la première mise en œuvre, ce qui compromet les performances initiales. Il faut également respecter les distances minimales d’entraxe (50 mm) et de distance aux bords (100 mm) pour garantir la sécurité et la tenue.
Quels sont les critères techniques essentiels à vérifier pour choisir cette vis béton ?
Il faut vérifier le diamètre nominal (ici Ø12 mm), la longueur adaptée à l’épaisseur de la pièce à fixer (150 mm pour une épaisseur max de 95 mm), la profondeur de perçage (70 mm) et d’ancrage (55 mm), ainsi que le couple de serrage recommandé (50 N.m). La conformité à l’Agrément Technique Européen ETA n°18/0429 option 7 est un gage de fiabilité pour les fixations dans béton non fissuré.
