100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-MT-BC

Tête large et ergots anti-rotation. Finition et stabilité parfaites. Évite la détérioration des parois
Tête détachable. La tête se détache du corps à l'aide d'un tournevis. On peut alors pousser la cheville à l'intérieur de la cloison creuse puis réaliser une finition esthétique .
5 larges branches. Répartition optimale de l'appu
5 larges branches. Répartition optimale de l'appu
Ancrage optimal de l'écrou. L'ancrage optimal de l'écrou dans le corps de la cheville garantit un montage optimal
Branches précintrées. Expansion facilitée

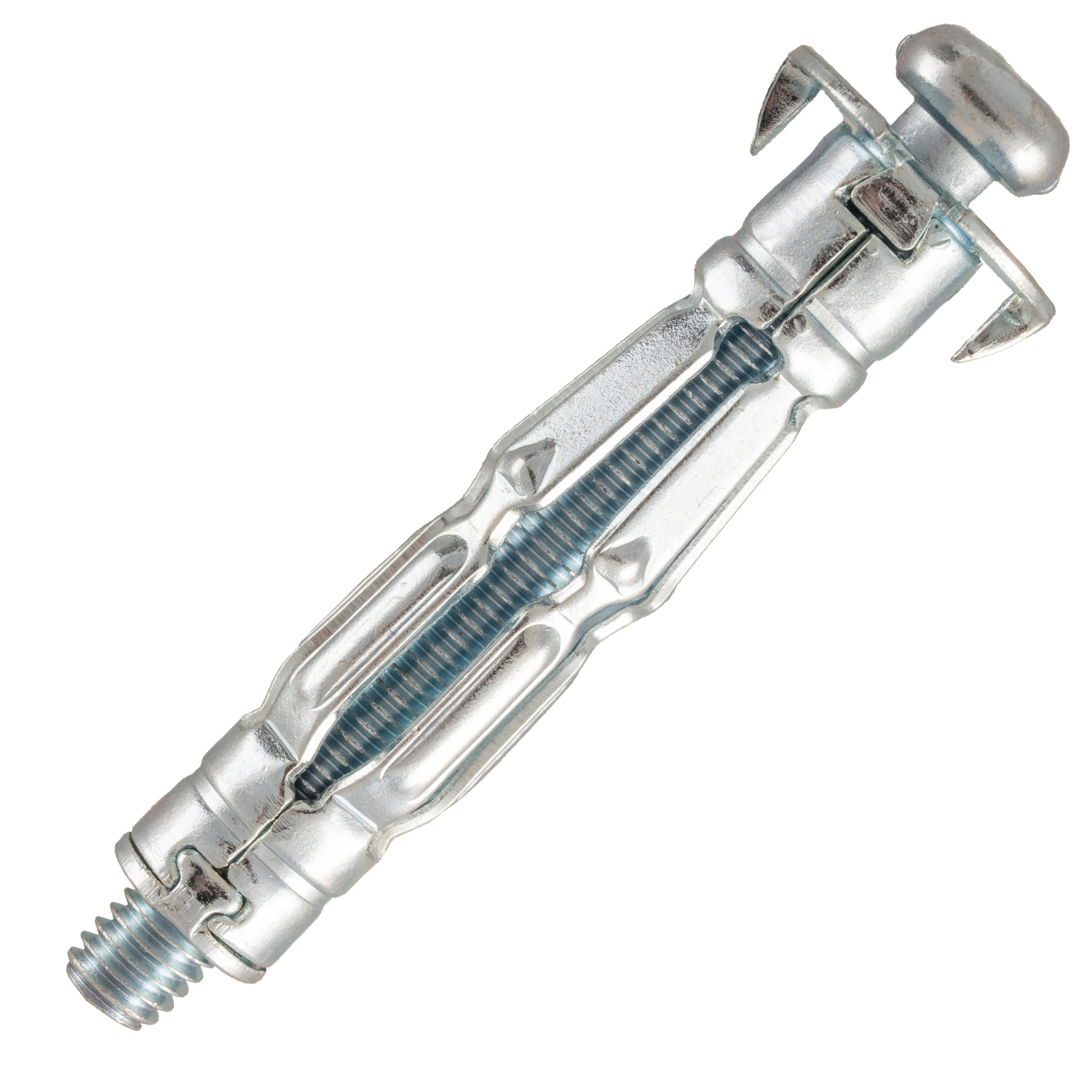

Cheville métallique à expansion Spyder en acier électrozingué, référence 6E-MT-BC, diamètre M5x37 mm, conditionnée par lot de 100 pièces.

Description du produit :
- Tête large avec ergots anti-rotation assurant une finition et une stabilité parfaites tout en évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
- Cinq larges branches précintrées pour une expansion facilitée et une répartition optimale de l’appui.
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage sécurisé.
- Protection durable grâce à l’acier électrozingué.

Usages et applications :
- Destinée à la fixation dans les matériaux creux tels que plaques de plâtre et parpaings creux.
- Convient pour des charges statiques ponctuelles (exemple : radiateur), linéiques (exemple : étagère) et dynamiques (exemple : support TV orientable).

Fonctionnement et mise en œuvre :
- Percer un trou au diamètre recommandé (dcut = 13 mm pour M5x37).
- Introduire la cheville à fleur du trou.
- Dévisser la vis de +/- 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince à expansion jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer, puis revisser l’ensemble à l’aide d’un tournevis.
- La tête peut être détachée pour permettre de pousser la cheville dans la cloison et réaliser une finition esthétique.

Caractéristiques techniques détaillées et dimensions (en mm) pour M5x37 (réf. 6E-MT) :
- Longueur totale (L) : 37
- Épaisseur (EP) : 4 à 13
- Diamètre extérieur (D) : 10
- Diamètre intérieur (dcut) : 8,5
- Diamètre tête (D1) : 9,5
- Hauteur tête (A) : 5
- Largeur collerette (C) : 16
- Longueur vis (Lvis) : 46
- Longueur pavillon (Lpav) : 45

Performances :
- Résistance à l’arrachement moyenne sur support BA13 : 100 daN (charge indicatives selon essais).
- Coefficients de sécurité recommandés : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques.

Matériaux et composition :
- Acier électrozingué pour une protection durable contre la corrosion.

Compatibilités :
- Supports creux tels que plaques de plâtre, parpaings creux.

Normes et certifications :
- Non spécifiées dans la fiche.

Conditions d’utilisation et recommandations :
- Appliquer les coefficients de sécurité recommandés en fonction du type de charge.
- Utiliser la pince à expansion adaptée (type "MD" pour M5).
- Pour une pose sans vis, utiliser la pince à expansion rapide "2X".

Avantages produit :
- Finition esthétique grâce à la tête détachable.
- Répartition optimale de la charge grâce aux cinq branches larges.
- Montage sécurisé avec ancrage optimal de l’écrou.
- Protection durable contre la corrosion.

Conditionnement, stockage et conservation :
- Conditionné en boîte de 100 chevilles.
- Stocker dans un endroit sec et à l’abri de l’humidité.

Produits complémentaires et accessoires :
- Pince à expansion "MD" pour chevilles M4 à M6 (réf. MD).
- Pince à expansion rapide "2X" pour chevilles M4 à M8 (réf. 2X).
- Piton, crochet et gond à embase métal (références PAE, CAE, GAE).

Toutes les informations sont extraites de la fiche technique Spyder Scell-it V7-15/12/2022 (pages 1 à 6).
