100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-PAV
Référence : S3446EPAV
Découvrez 100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-PAV disponible à l'achat
- Tête large et ergots anti-rotation pour une fixation solide.
- Tête détachable permettant une finition esthétique après installation.
- 5 larges branches assurent une répartition optimale de la charge.
- Ancrage optimal de l'écrou pour un montage fiable et durable.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

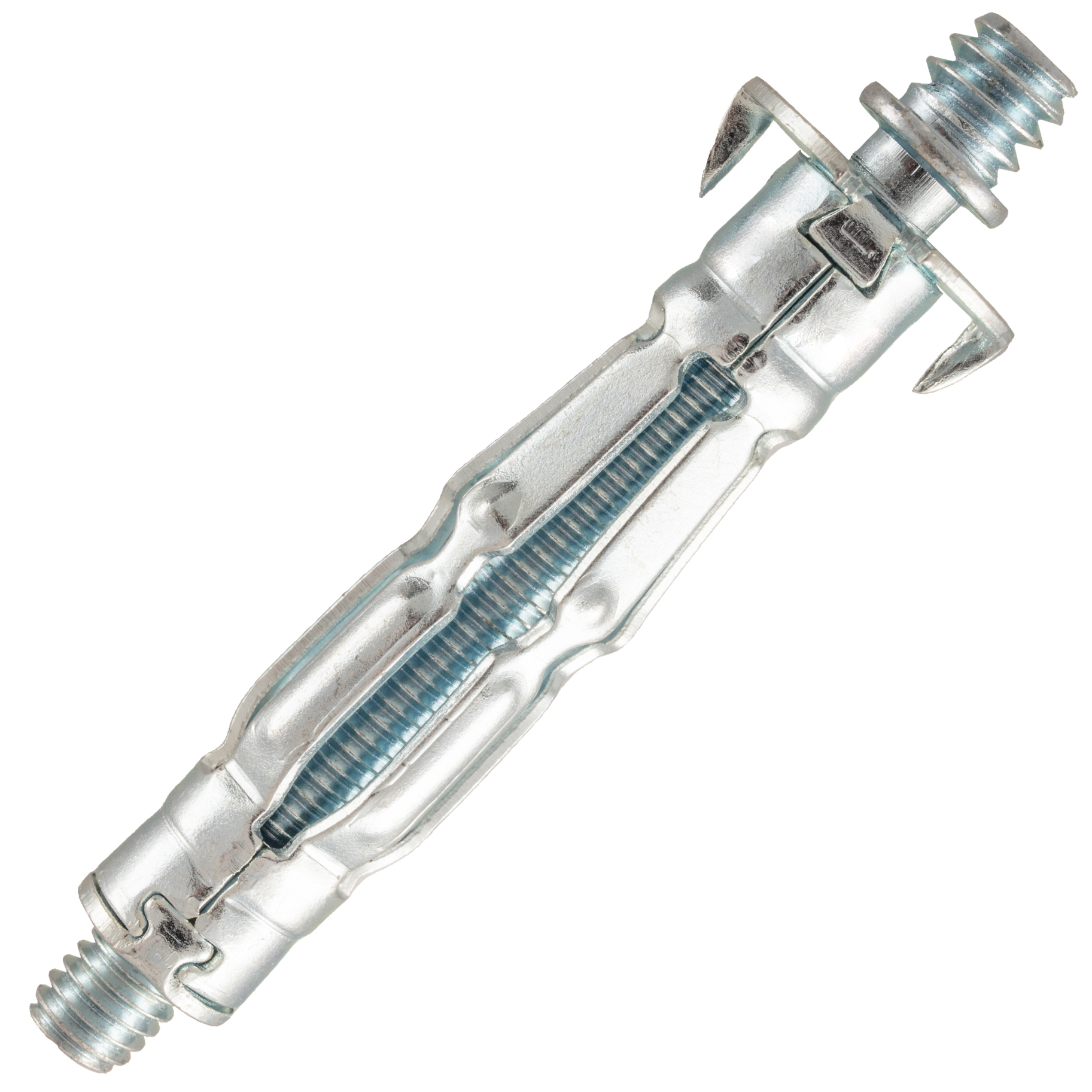

La cheville corps creux en acier zingué SCELL-IT, modèle Spyder, référence 6E-PAV, est une solution de fixation métallique à expansion spécialement conçue pour les supports creux tels que les plaques de plâtre et les parpaings creux.
Elle se caractérise par une tête large équipée d’ergots anti-rotation, garantissant une fixation solide et stable tout en évitant la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, ce qui permet, après installation, de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique parfaite.
Le corps de la cheville comporte 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui sur la paroi.
L’ancrage de l’écrou est optimisé dans le corps de la cheville, garantissant un montage fiable et durable.
Fabriquée en acier électrozingué, la cheville bénéficie d’une protection durable contre la corrosion.
Le principe de fonctionnement repose sur la traction exercée avec une pince à expansion (type « MD » ou rapide « 2X ») qui provoque l’expansion des branches.
Celles-ci se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en plusieurs étapes :
- Percer le support au diamètre recommandé de 13 mm pour la version M5x37 mm.
- Introduire la cheville à fleur du trou et dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer, puis revisser l’ensemble à l’aide d’un tournevis.
Les dimensions principales pour la référence M5x37 mm sont : longueur totale 37 mm, diamètre extérieur 10 mm, diamètre de perçage recommandé 13 mm, longueur d’appui 16 mm, épaisseur du support 8,5 mm.
La résistance moyenne à l’arrachement est de 100 daN sur support BA13.
Les coefficients de sécurité recommandés sont de minimum 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques, et 6 pour les charges dynamiques.
Cette cheville est compatible avec les outils d’expansion Scell-it, notamment la pince à expansion classique « MD » pour chevilles M4 à M6 et la pince rapide « 2X » pour chevilles M4 à M8.
En résumé, la cheville SCELL-IT Spyder M5x37 mm allie robustesse, facilité d’installation et finition soignée grâce à sa tête détachable.
Elle est particulièrement adaptée pour des fixations solides dans des supports creux tout en garantissant une répartition optimale des charges et une protection durable contre la corrosion.
Cette cheville se distingue par une tête large équipée d’ergots anti-rotation, assurant une finition stable et évitant la détérioration des parois. Sa tête est détachable à l’aide d’un tournevis, permettant de la pousser dans la cloison creuse pour une finition esthétique.
Elle possède cinq larges branches précintrées qui facilitent l’expansion et garantissent une répartition optimale de l’appui contre la paroi creuse. L’ancrage de l’écrou dans le corps de la cheville est optimisé pour un montage fiable et solide.
Le principe de pose repose sur une traction exercée avec une pince à expansion (type "MD" ou rapide "2X"), provoquant l’expansion des branches qui se replient et se plaquent à l’arrière de la paroi, offrant une grande surface de contact et une résistance élevée à l’arrachement.
La cheville est adaptée aux supports en plaques de plâtre et parpaings creux. Les valeurs moyennes de résistance à l’arrachement sont de 100 daN sur support BA13 pour la version M5x37 mm. Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Les étapes de mise en œuvre sont les suivantes :
- Percer le support au diamètre recommandé (dcut = 13 mm pour M5x37).
- Introduire la cheville à fleur du trou.
- Dévisser la vis de +/- 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis, positionner l’objet à fixer, puis revisser avec un tournevis.
Ce produit bénéficie d’une finition parfaite et d’une stabilité optimale grâce à sa conception et à ses matériaux. Il est compatible avec des accessoires complémentaires tels que des pitons, crochets et gonds à embase métal, ainsi qu’avec des pinces à expansion adaptées (références MD et 2X).
En résumé, la cheville Spyder M5x37 mm SCELL-IT 6E-PAV est une solution fiable et performante pour la fixation dans les parois creuses, alliant facilité d’installation, résistance mécanique élevée et finition soignée.
- matériau : acier électrozingué
- longueur totale : 37 mm
- diamètre extérieur : 10 mm
- diamètre de perçage recommandé : 13 mm
- longueur d’appui : 16 mm
- épaisseur du support : 8,5 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une expansion facilitée et une répartition optimale de la charge
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 100 daN sur support BA13
- compatible avec pince à expansion classique « MD » pour chevilles M4 à M6 et pince rapide « 2X » pour chevilles M4 à M8
- marque : Scell-it
- référence fournisseur : 6E-PAV
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de la cheville métallique à expansion SCELL-IT 6E-PAV ?
Cette cheville possède une tête large avec ergots anti-rotation pour garantir une fixation stable et éviter la détérioration des parois. Elle est équipée de 5 larges branches précintrées qui assurent une répartition optimale de la charge et facilitent l’expansion. L’ancrage de l’écrou est optimisé dans le corps de la cheville pour un montage solide et durable.
Comment se déroule la mise en œuvre de cette cheville dans les corps creux ?
Après perçage au diamètre recommandé de 10 mm, la cheville est insérée à fleur du trou. La vis est dévissée d’environ 4 mm, puis la pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis. L’expansion est obtenue en actionnant la pince jusqu’à la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer avant de revisser.
Quels sont les critères de résistance et coefficients de sécurité recommandés pour cette cheville ?
La résistance moyenne à l’arrachement sur support BA13 est de 100 daN pour la référence M5x37 mm. Il est conseillé d’appliquer un coefficient de sécurité minimum de 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques et 6 pour les charges dynamiques.
Quels sont les avantages liés à la tête détachable de la cheville ?
La tête se détache facilement à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse. Cette fonctionnalité facilite la réalisation d’une finition esthétique en masquant la tête de fixation.
Dans quels matériaux cette cheville est-elle adaptée et quel est son traitement de surface ?
Cette cheville est spécifiquement conçue pour les plaques de plâtre et les parpaings creux. Elle est fabriquée en acier électrozingué, assurant une protection durable contre la corrosion.
