100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-SV-BC
Référence : S3446ESVBC
Découvrez 100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-SV-BC disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien sûr.
- Tête détachable, idéale pour une finition esthétique simplifiée.
- 5 larges branches assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage fiable et durable.
- Branches précintrées facilitent l'expansion dans la cloison creuse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

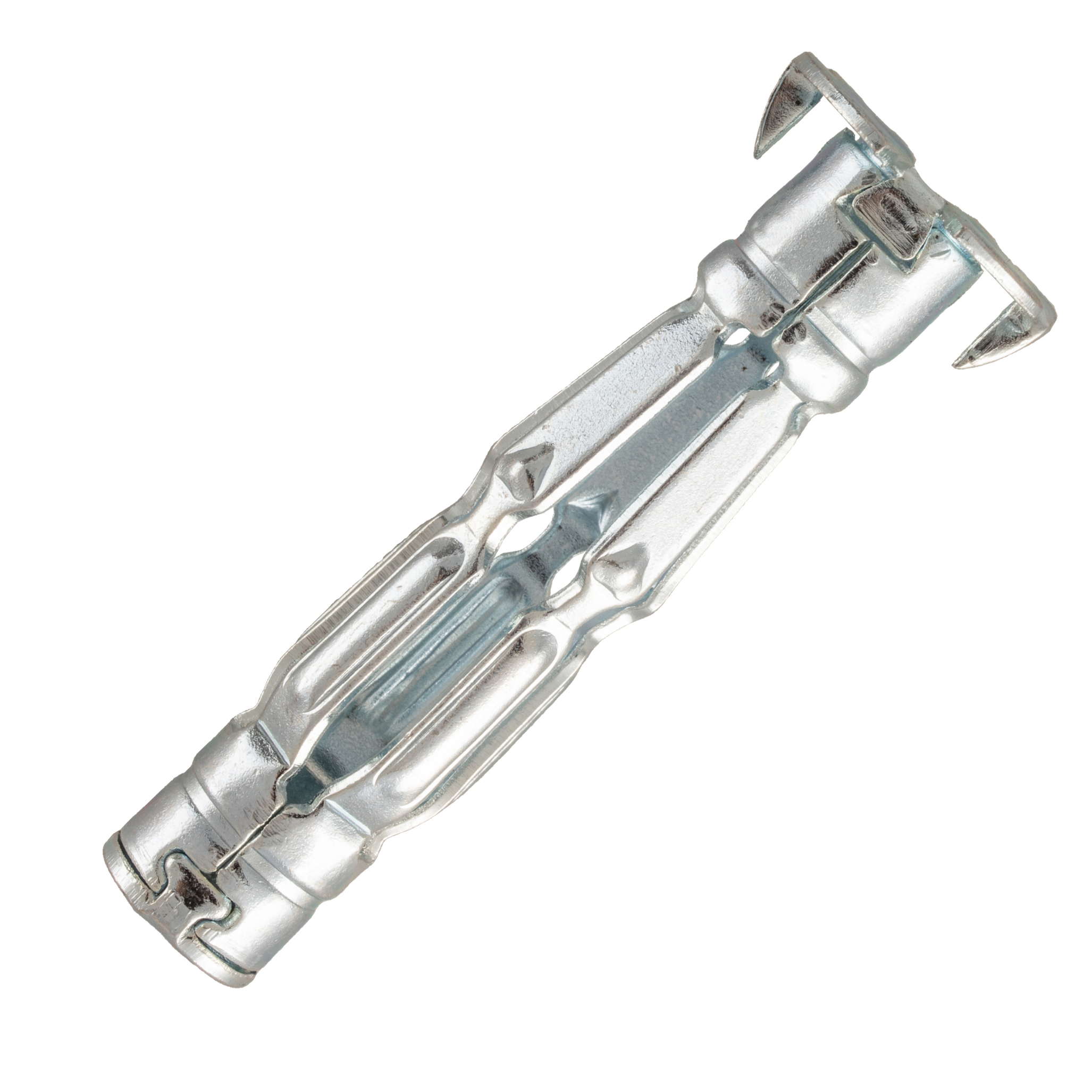

La cheville corps creux acier zingué M5x37mm SCELL-IT 6E-SV-BC est une cheville métallique à expansion spécialement conçue pour assurer un ancrage optimal dans les cloisons creuses telles que le plâtre et le parpaing creux.
Elle se distingue par une tête large munie d’ergots anti-rotation, garantissant une finition stable et évitant la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
La cheville est équipée de 5 larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de l’appui contre la paroi.
L’ancrage de l’écrou dans le corps de la cheville est optimisé, garantissant un montage fiable et durable.
La fabrication en acier électrozingué offre une protection durable contre la corrosion.
Le principe de fonctionnement repose sur la traction exercée par une pince à expansion, qui provoque le repliement et le plaquage des branches à l’arrière de la paroi-support.
Cette action augmente la surface de contact et la résistance à l’arrachement.
La mise en œuvre s’effectue en plusieurs étapes : perçage du support au diamètre recommandé (8,5 mm), introduction de la cheville à fleur du trou, dévissage de la vis de +/- 4 mm, positionnement du nez de la pince à expansion entre la collerette de la cheville et la tête de vis, actionnement de la pince jusqu’à obtention de la résistance de mise en assise, puis retrait de la vis pour fixer l’objet avec un tournevis.
Les dimensions spécifiques de cette cheville sont : longueur totale 37 mm, diamètre extérieur 10 mm, épaisseur de paroi 9,5 mm, avec une longueur de vis adaptée de 45 mm.
Elle supporte une résistance à l’arrachement moyenne de 100 daN sur support BA13.
Des coefficients de sécurité sont recommandés selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques.
Cette cheville est compatible avec des outils d’expansion classiques, notamment la pince « MD » pour chevilles M4 à M6 et la pince rapide « 2X » pour chevilles M4 à M8.
Elle peut être utilisée avec différents accessoires complémentaires tels que pitons, crochets et gonds à embase métal.
En résumé, la cheville métallique à expansion SCELL-IT M5x37mm allie robustesse, facilité de pose et finition esthétique grâce à sa tête détachable et ses larges branches précintrées, assurant une fixation fiable dans les cloisons creuses.
Cette cheville est dotée de cinq larges branches précintrées assurant une répartition optimale de l’appui et facilitant l’expansion lors de la mise en œuvre. L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage solide et fiable.
Le principe de pose repose sur la traction exercée avec une pince à expansion qui provoque l’expansion des branches, lesquelles se replient et se plaquent contre la paroi arrière du support, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement.
Dimensions principales pour la référence M5x37mm (6E-SV-BC) : longueur totale 37 mm, diamètre de perçage recommandé (dcut) 10 mm, diamètre extérieur 8,5 mm, épaisseur 9,5 mm. La résistance moyenne à l’arrachement est de 100 daN sur support BA13.
La cheville convient à la fixation d’objets dans des supports creux avec une charge statique ponctuelle recommandée avec un coefficient de sécurité minimum de 3, une charge statique linéique avec un coefficient minimum de 5, et des charges dynamiques avec un coefficient minimum de 6.
Cette cheville bénéficie d’une protection durable grâce à son acier électrozingué. Sa mise en œuvre s’effectue en perçant le support au diamètre indiqué, en insérant la cheville à fleur du trou, puis en utilisant une pince à expansion pour déformer la cheville. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à nouveau pour assurer la fixation.
Les avantages principaux sont la facilité de pose, la finition soignée grâce à la tête détachable, la répartition optimale de la charge, la protection des supports creux, et la robustesse assurée par l’ancrage optimal de l’écrou.
Des accessoires complémentaires tels que des pinces à expansion adaptées sont disponibles pour faciliter la pose.
- matériau : acier électrozingué
- longueur totale : 37 mm
- diamètre extérieur : 10 mm
- épaisseur de paroi : 9,5 mm
- longueur de vis adaptée : 45 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées facilitant l’expansion
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 100 daN sur support BA13
- coefficient de sécurité recommandé : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques
- compatible avec pince à expansion classique « MD » (M4 à M6) et pince rapide « 2X » (M4 à M8)
- utilisable avec accessoires complémentaires : pitons, crochets, gonds à embase métal
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de la cheville corps creux acier zingué M5x37mm SCELL-IT ?
Cette cheville dispose d’une tête large avec ergots anti-rotation pour un maintien stable et une finition soignée, évitant la détérioration des parois. Elle est équipée de 5 larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent l’expansion dans la cloison creuse. La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville dans la cloison pour une finition esthétique.
Comment se déroule la mise en œuvre de cette cheville dans des supports creux ?
Il faut percer le support au diamètre recommandé de 10 mm, insérer la cheville à fleur du trou, puis dévisser la vis d’environ 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise. Ensuite, la vis est retirée pour positionner l’objet à fixer avant d’être revisitée avec un tournevis. Pour un montage sans vis, il est possible d’utiliser la pince à expansion rapide « 2X ».
Quelle est la résistance à l’arrachement de cette cheville et quels coefficients de sécurité appliquer ?
La résistance moyenne à l’arrachement est de 100 daN sur support BA13 (plaque de plâtre ou parpaing creux). Il est recommandé d’appliquer un coefficient de sécurité de 3 pour les charges ponctuelles, 5 pour les charges linéiques, et 6 pour les charges dynamiques, afin d’assurer un montage sûr et durable.
Quels supports sont compatibles avec cette cheville métallique à expansion ?
Cette cheville est conçue pour des supports creux tels que plaques de plâtre, parpaings creux et cloisons creuses. Elle garantit un ancrage optimal dans ces matériaux grâce à sa conception à 5 branches larges et son acier électrozingué offrant une protection durable contre la corrosion.
Quels outils sont nécessaires pour la pose de cette cheville ?
La pose nécessite une pince à expansion adaptée, de type MD pour les chevilles M4 à M6, ou la pince à expansion rapide « 2X » pour un montage sans vis. Un tournevis est également indispensable pour dévisser la vis initiale et revisser l’objet à fixer. Le respect des diamètres de perçage et des profondeurs de pose est important pour garantir la performance.
