100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-SV
Référence : S3446ESV
Découvrez 100 chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-SV disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien sûr.
- Finition esthétique grâce à la tête détachable facile à utiliser.
- 5 larges branches assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage solide et fiable.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

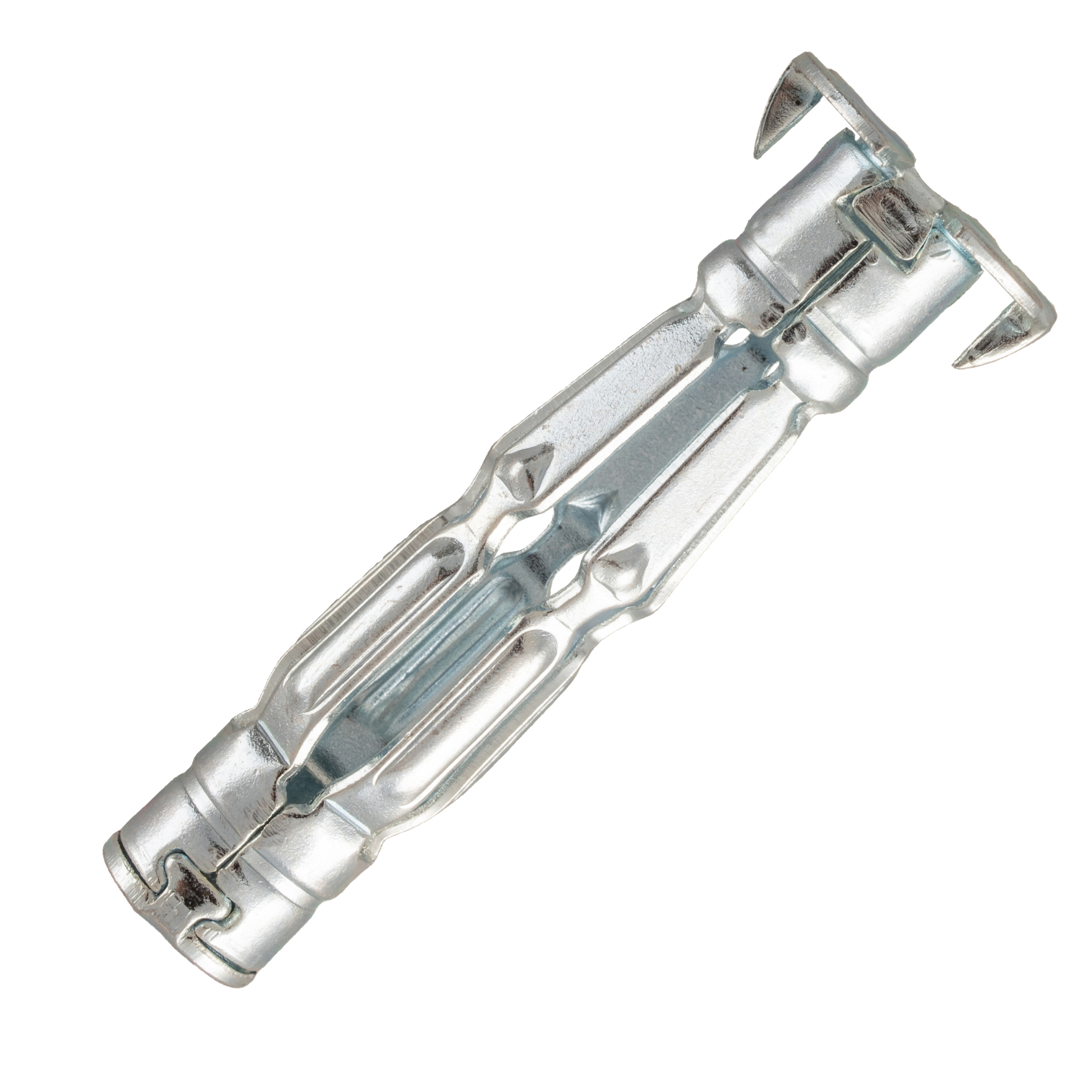

Ce lot de 100 chevilles corps creux en acier électrozingué, référence M5x37mm SCELL-IT 6E-SV, est spécialement conçu pour assurer un ancrage fiable et une finition esthétique dans les cloisons creuses telles que plaques de plâtre (BA13) ou parpaings creux.
La cheville présente une tête large munie d’ergots anti-rotation qui garantissent un maintien sûr tout en évitant la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison pour une finition discrète et soignée.
Elle est équipée de 5 larges branches précintrées qui facilitent l’expansion et assurent une répartition optimale de l’appui sur la paroi creuse.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage solide et fiable.
Le matériau en acier électrozingué confère une protection durable contre la corrosion.
Le principe de pose repose sur la traction exercée par une pince à expansion, provoquant le repliement des branches qui se plaquent à l’arrière de la paroi-support.
Cette grande surface de contact confère une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé (8,5 mm), en insérant la cheville à fleur du trou, puis en actionnant la pince jusqu’à obtenir la résistance adéquate.
La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Les dimensions principales de la cheville sont : longueur totale 37 mm, diamètre extérieur 10 mm, diamètre du trou de perçage recommandé 8,5 mm, longueur d’appui 16 mm.
La résistance moyenne à l’arrachement sur supports BA13 est de 100 daN.
Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : minimum 3 pour charges ponctuelles, 5 pour charges linéiques, et 6 pour charges dynamiques.
Cette cheville convient particulièrement aux supports creux tels que plaques de plâtre et parpaings creux.
Elle garantit une fixation stable, durable et une finition soignée grâce à sa tête détachable.
En résumé, ce produit allie robustesse, facilité de pose et esthétique, idéal pour des fixations fiables dans les cloisons creuses.
Description et caractéristiques techniques :
- Corps en acier électrozingué assurant une protection durable contre la corrosion.
- Tête large avec ergots anti-rotation garantissant une finition stable et évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
- Cinq larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui sur la paroi.
- Ancrage optimal de l’écrou dans le corps de la cheville, garantissant un montage solide et fiable.
Fonctionnement et mise en œuvre :
- La cheville s’installe en perçant un trou au diamètre recommandé (dcut 13 mm pour le modèle M5x37).
- La cheville est insérée à fleur du trou, puis la vis est dévissée d’environ 4 mm.
- L’utilisation d’une pince à expansion classique (type "MD") permet, par traction, de provoquer l’expansion des branches qui se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
- Une fois la résistance de mise en assise obtenue, la vis est retirée pour positionner l’objet à fixer, puis vissée avec un tournevis.
- La tête détachable permet de masquer la cheville dans la cloison pour une finition soignée.
Performances et résistances :
- Résistance moyenne à l’arrachement pour le modèle M5x37 : 100 daN sur support BA13 (plaque de plâtre standard).
- Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Dimensions principales (en mm) pour M5x37 :
- Longueur totale (L) : 37
- Diamètre extérieur (D) : 10
- Diamètre de perçage (dcut) : 13
- Épaisseur de la paroi (EP) : 4 à 13
- Autres cotes : A=8, C=9,5, Lvis=45, Lpav=16
Applications :
- Fixation dans plaques de plâtre, parpaings creux et autres matériaux creux.
- Adaptée pour supports nécessitant une fixation fiable avec finition esthétique discrète.
Avantages :
- Protection durable contre la corrosion grâce à l’acier électrozingué.
- Installation facile et rapide avec pince à expansion.
- Finition soignée grâce à la tête détachable.
- Répartition optimale des efforts grâce aux cinq larges branches précintrées.
- Grande stabilité et résistance à l’arrachement.
Accessoires complémentaires :
- Pince à expansion rapide "2X" pour chevilles M4 à M8.
- Pince à expansion "MD" pour chevilles M4 à M6.
- Produits complémentaires : piton, crochet et gond à embase métal.
Cette cheville répond aux exigences de fixation dans les matériaux creux, alliant robustesse, facilité de pose et qualité esthétique.
- matériau : acier électrozingué
- longueur totale : 37 mm
- diamètre extérieur : 10 mm
- diamètre du trou de perçage recommandé : 8,5 mm
- longueur d’appui : 16 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement sur support BA13 : 100 daN
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de la cheville corps creux acier zingué M5x37mm SCELL-IT 6E-SV ?
Cette cheville métallique à expansion est en acier électrozingué pour une protection durable contre la corrosion. Elle mesure 37 mm de longueur avec un diamètre nominal M5. Elle possède une tête large avec ergots anti-rotation et une tête détachable facilitant une finition esthétique dans les cloisons creuses. Le corps comporte 5 larges branches précintrées pour une expansion facilitée et une répartition optimale de l'appui.
Comment se déroule la mise en œuvre de cette cheville dans un matériau creux ?
Il faut percer un trou de 13 mm de diamètre, insérer la cheville à fleur du trou, puis dévisser la vis d'environ 4 mm. Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, actionner la pince jusqu'à obtenir la résistance de mise en assise, ce qui provoque l'expansion des branches qui se replient contre la paroi arrière. Ensuite, retirer la vis, positionner l'objet à fixer et revisser avec un tournevis.
Quels sont les supports compatibles avec cette cheville et quelles charges peut-elle supporter ?
Cette cheville est destinée aux matériaux creux tels que plaques de plâtre et parpaings creux. Elle supporte des charges statiques ponctuelles, linéiques et dynamiques, avec des coefficients de sécurité recommandés : minimum 3 pour charges ponctuelles, 5 pour charges linéiques, et 6 pour charges dynamiques. Par exemple, la résistance moyenne à l’arrachement sur support BA13 est de 100 daN pour ce modèle.
Quels sont les éléments spécifiques qui garantissent la stabilité et la finition de cette cheville ?
La tête large avec ergots anti-rotation assure un maintien sûr et évite la détérioration des parois. La tête détachable permet de la retirer après pose pour pousser la cheville dans la cloison creuse, garantissant une finition esthétique. Les 5 larges branches assurent une répartition optimale de l'appui et un ancrage solide de l'écrou dans le corps de la cheville.
Quels outils sont recommandés pour la pose de cette cheville ?
La pose s’effectue avec une pince à expansion classique type "MD" pour chevilles M4 à M6 ou une pince à expansion rapide "2X" compatible avec chevilles M4 à M8. Ces outils permettent de provoquer l’expansion des branches pour un ancrage optimal sans endommager la cloison.
