100 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-MT-BC
Référence : S3446SMTBC
Découvrez 100 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-MT-BC disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien solide.
- Tête détachable pour une finition esthétique appréciée.
- 5 larges branches pour une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage sécurisé.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

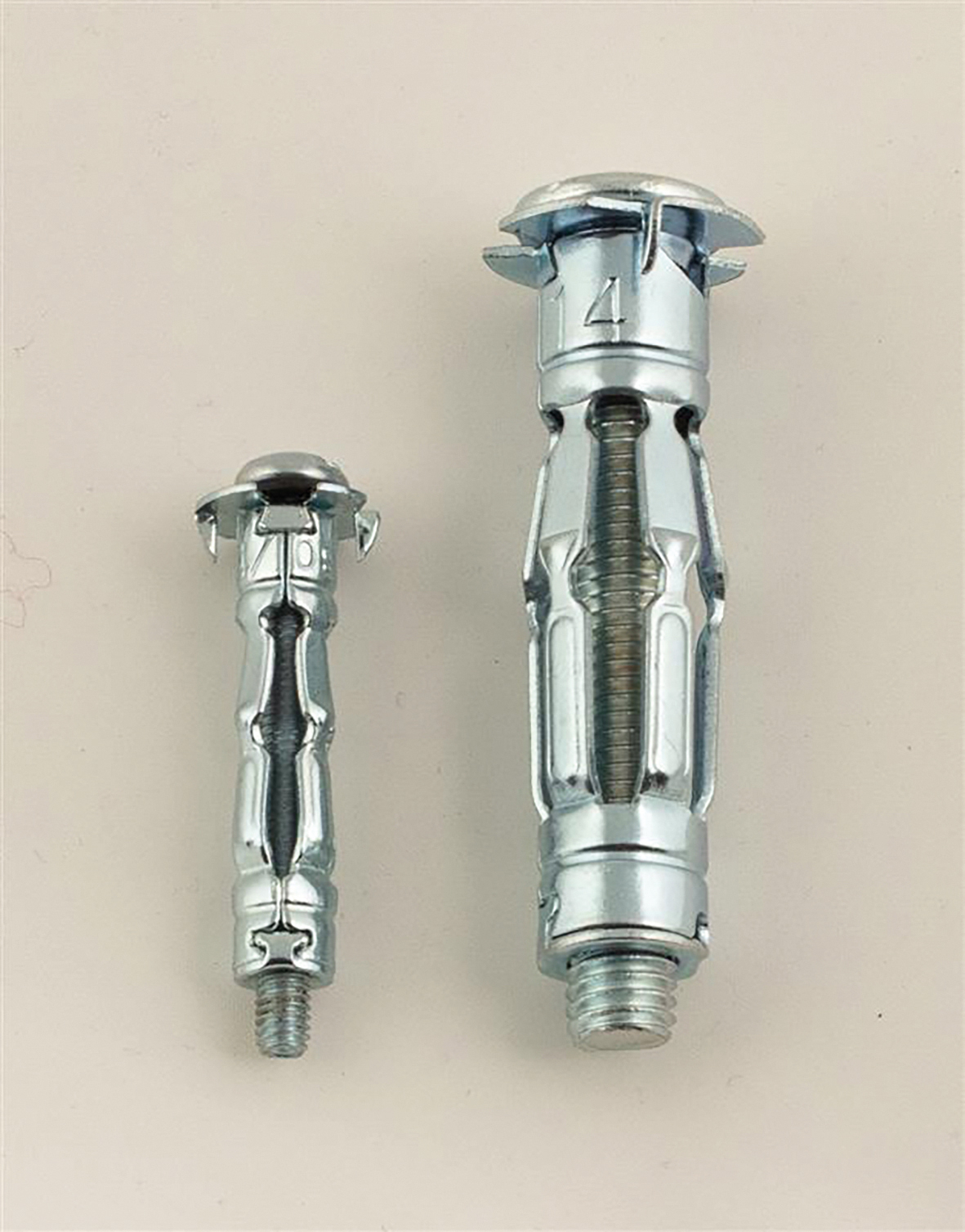

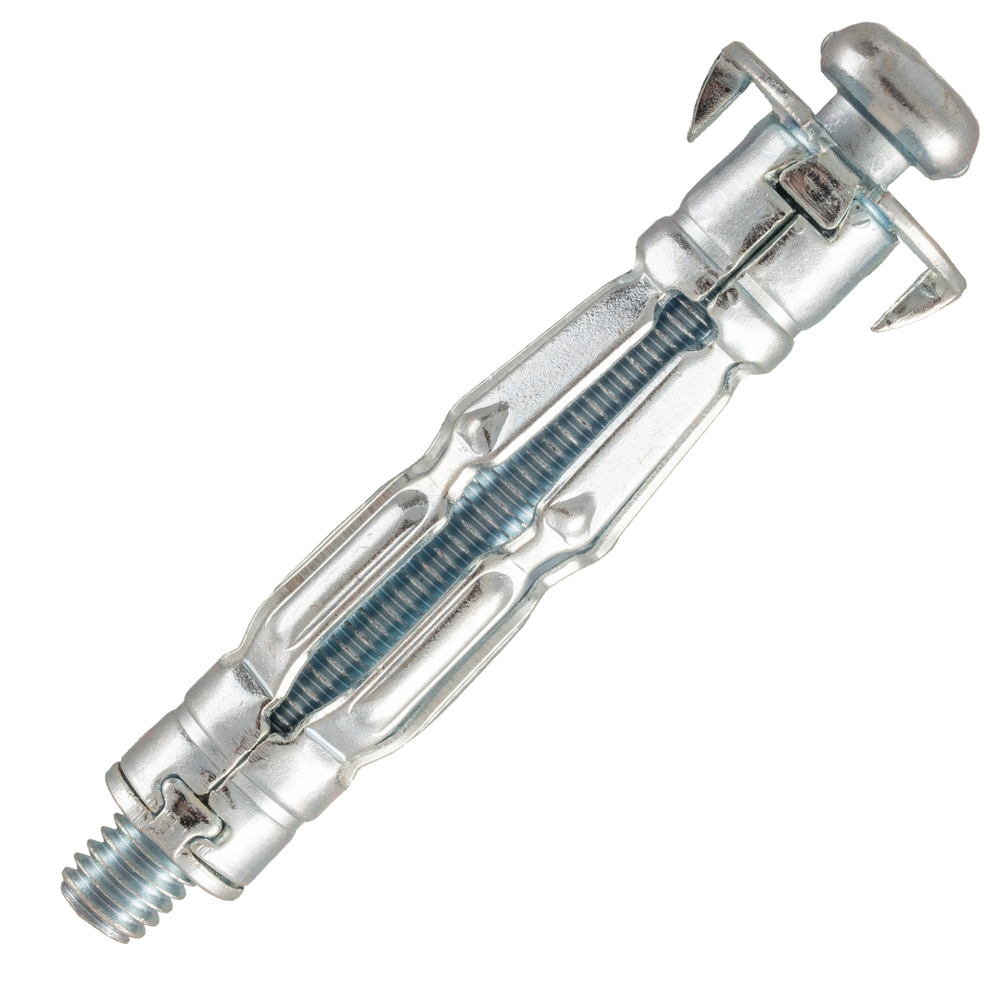

Les 100 chevilles corps creux en acier zingué M5x50mm SCELL-IT (réf. 6S-MT-BC) sont des chevilles métalliques à expansion spécialement conçues pour assurer une fixation optimale dans les cloisons creuses telles que le plâtre et les parpaings creux.
Ces chevilles se caractérisent par une tête large dotée d’ergots anti-rotation qui garantissent une finition stable et évitent la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, permettant de la séparer du corps de la cheville pour la pousser à l’intérieur de la cloison creuse et ainsi obtenir une finition esthétique soignée.
Le corps de la cheville est équipé de 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui sur la paroi creuse.
L’ancrage de l’écrou est optimal dans le corps de la cheville, garantissant un montage sécurisé et fiable.
Fabriquée en acier électrozingué, cette cheville bénéficie d’une protection durable contre la corrosion.
Le principe de pose repose sur une traction exercée avec une pince à expansion (type "MD" ou rapide "2X") qui provoque l’expansion des branches.

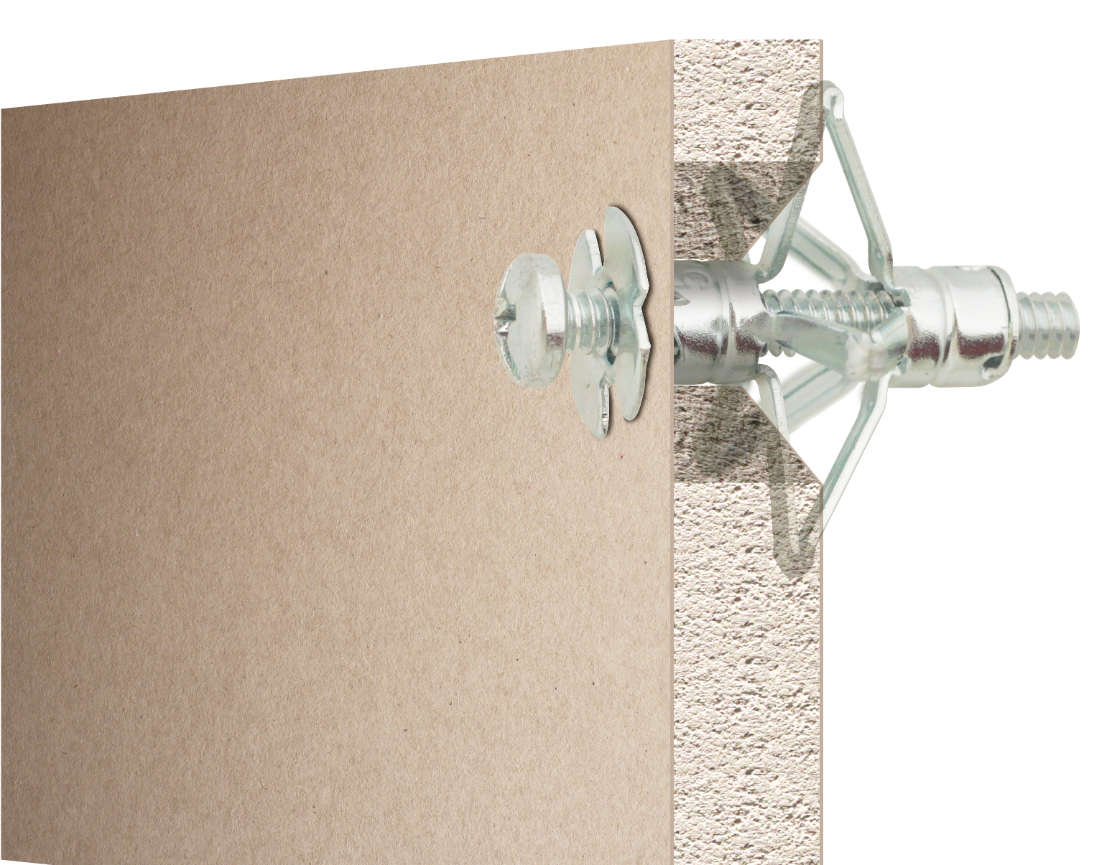

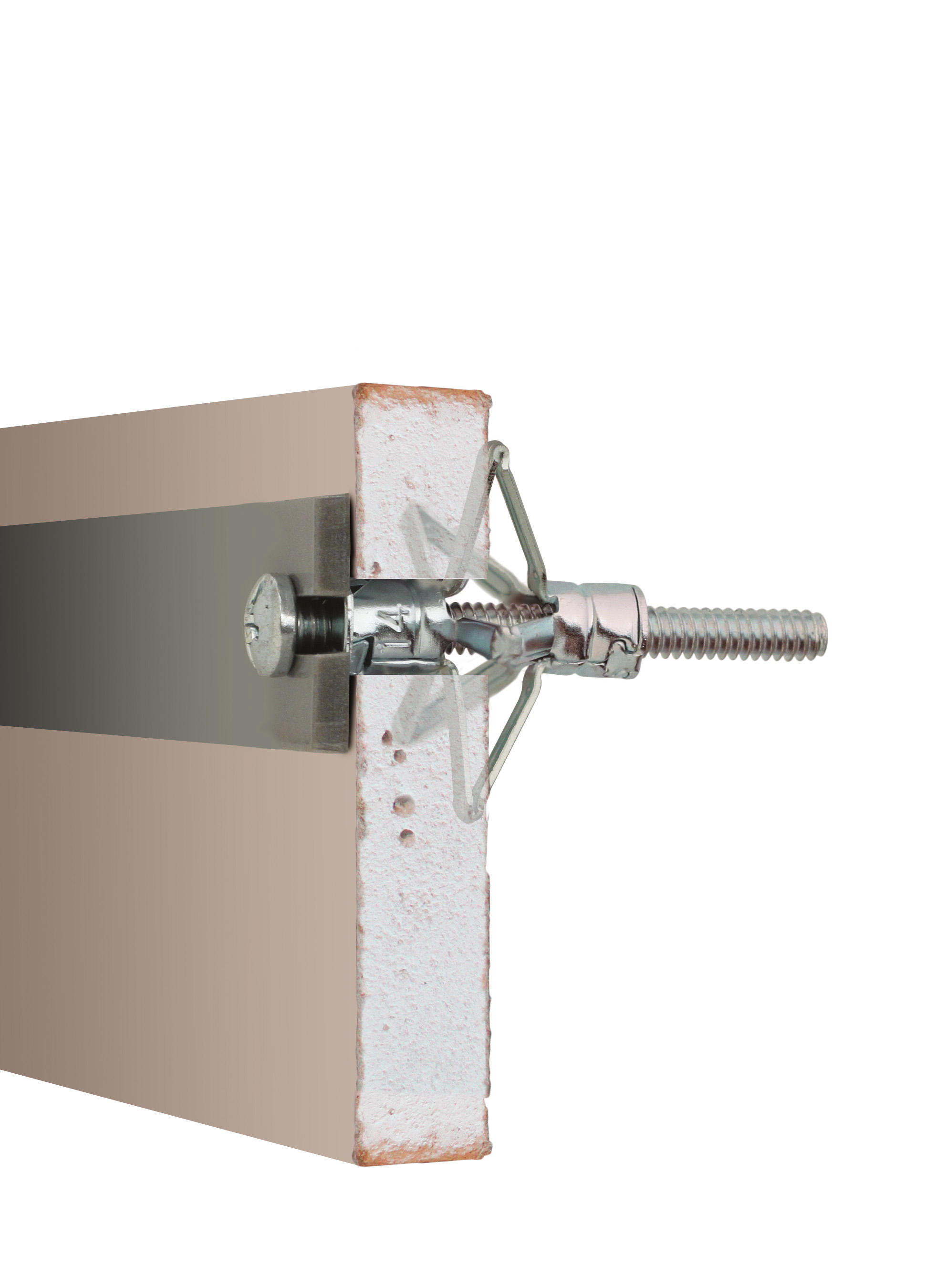

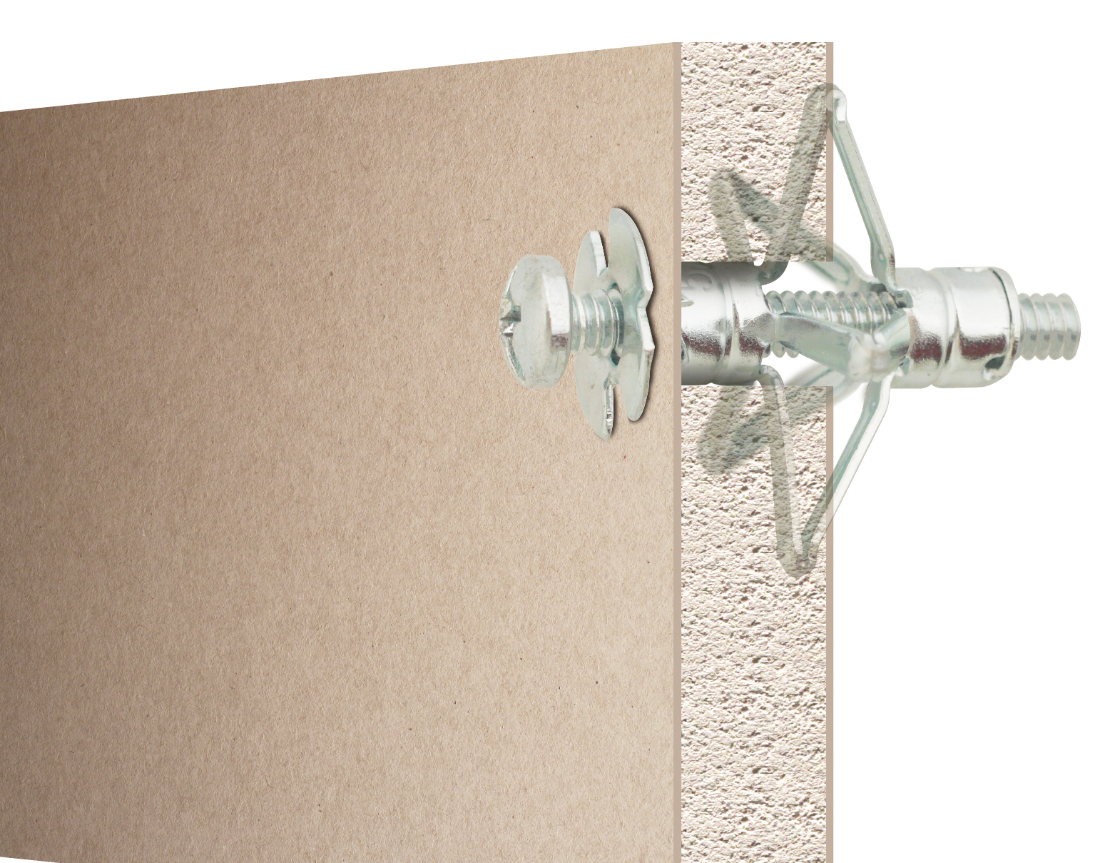

Ces branches se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé (7 mm), en insérant la cheville à fleur du trou, en dévissant la vis de +/- 4 mm, puis en actionnant la pince jusqu’à obtenir la résistance souhaitée.
La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Les dimensions précises de la cheville M5x50mm sont : longueur totale 50 mm, diamètre extérieur 10 mm, diamètre de perçage recommandé 7 mm, épaisseur du support 8,5 mm, avec une longueur d’appui de 16 mm.
Cette cheville offre une résistance moyenne à l’arrachement de 100 daN sur support BA13 (plaque de plâtre standard).
Il est recommandé d’appliquer des coefficients de sécurité selon la nature de la charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Ce produit est compatible avec les outils d’expansion Scell-it, notamment la pince à expansion classique "MD" pour chevilles M4 à M6 et la pince rapide "2X" pour chevilles M4 à M8.
En résumé, cette cheville métallique à expansion SCELL-IT allie robustesse, facilité de pose et finition soignée grâce à sa tête détachable et ses larges branches d’ancrage, garantissant une fixation fiable et esthétique dans les supports creux.
Description et caractéristiques :
- Corps en acier électrozingué assurant une protection durable contre la corrosion.
- Tête large avec ergots anti-rotation garantissant une finition stable, évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique discrète.
- Corps équipé de 5 larges branches précintrées pour une répartition optimale de l’appui et une expansion facilitée.
- Ancrage optimal de l’écrou dans le corps de la cheville assurant un montage fiable et solide.
Fonctionnement et mise en œuvre :
- La pose s’effectue par traction avec une pince à expansion (type « MD ») qui provoque l’expansion des branches de la cheville.
- Ces branches se replient et se plaquent à l’arrière de la paroi, offrant une grande surface de contact et une résistance élevée à l’arrachement.
- La cheville est insérée à fleur du trou préalablement percé au diamètre recommandé.
- La vis est dévissée de +/- 4 mm avant expansion.
- Après expansion, la vis est retirée pour positionner l’objet à fixer, puis vissée à nouveau pour assurer la fixation.
- La tête détachable peut être retirée pour pousser la cheville dans la cloison et réaliser une finition esthétique.
Dimensions et performances (extraites du tableau technique) pour la référence M5x50 mm :
- Longueur totale (L) : 50 mm
- Diamètre extérieur (D) : 10 mm
- Diamètre perçage conseillé (dcut) : 7 mm
- Résistance à l’arrachement moyenne : 100 daN sur support BA13 (plaque de plâtre standard)
- Coefficients de sécurité recommandés : 3 pour charges statiques ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques.
Applications :
- Fixation dans plaques de plâtre, parpaings creux et autres matériaux creux.
- Convient pour supports nécessitant une fixation à expansion fiable et une finition soignée.
Avantages :
- Grande stabilité et finition soignée grâce à la tête large anti-rotation.
- Protection durable contre la corrosion grâce à l’acier électrozingué.
- Installation simple et fiable avec expansion facilitée par les branches précintrées.
- Possibilité d’une finition esthétique discrète grâce à la tête détachable.
Accessoires complémentaires :
- Pince à expansion « MD » pour chevilles M4 à M6.
- Pince à expansion rapide « 2X » pour chevilles M4 à M8.
- Produits complémentaires tels que pitons, crochets et gonds à embase métal.
Cette cheville offre une solution technique robuste et pratique pour les fixations dans supports creux, alliant performance mécanique et facilité de finition esthétique.
- matériau : acier électrozingué
- longueur totale : 50 mm
- diamètre extérieur : 10 mm
- diamètre de perçage recommandé : 7 mm
- épaisseur du support : 8,5 mm
- longueur d’appui : 16 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches précintrées pour expansion facilitée et répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 100 daN sur support BA13 (plaque de plâtre standard)
- référence fournisseur : 6S-MT-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de la cheville corps creux acier zingué M5x50mm SCELL-IT 6S-MT-BC ?
Cette cheville métallique à expansion dispose d’une tête large avec ergots anti-rotation pour une fixation stable et une finition qui évite la détérioration des parois. Elle possède 5 larges branches précintrées assurant une répartition optimale de l’appui et une expansion facilitée. La tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville dans la cloison creuse pour une finition esthétique.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
Le support doit être percé au diamètre indiqué (8 mm pour ce modèle). La cheville s’introduit à fleur du trou, puis la vis est dévissée d’environ 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise, provoquant l’expansion des branches à l’arrière de la paroi. La vis est ensuite retirée pour positionner l’objet à fixer avant d’être revisitée avec un tournevis.
Quels sont les supports compatibles avec cette cheville Spyder M5x50mm ?
Elle est conçue pour une fixation sécurisée dans des corps creux tels que plaques de plâtre, parpaings creux et cloisons creuses. Sa conception garantit un ancrage optimal dans ces matériaux.
Quelles sont les performances de résistance à l’arrachement de cette cheville ?
Sur support BA13, la résistance moyenne à l’arrachement est de 100 daN pour la référence M5x50. Il est recommandé d’appliquer des coefficients de sécurité minimum de 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques et 6 pour charges dynamiques.
Quels outils sont nécessaires pour la pose de cette cheville et quelles options de pose existent ?
La pose classique s’effectue avec une pince à expansion type "MD" pour chevilles M4 à M6. Il est également possible de poser la cheville sans vis en utilisant la pince à expansion rapide "2X" compatible avec les chevilles M4 à M8.
