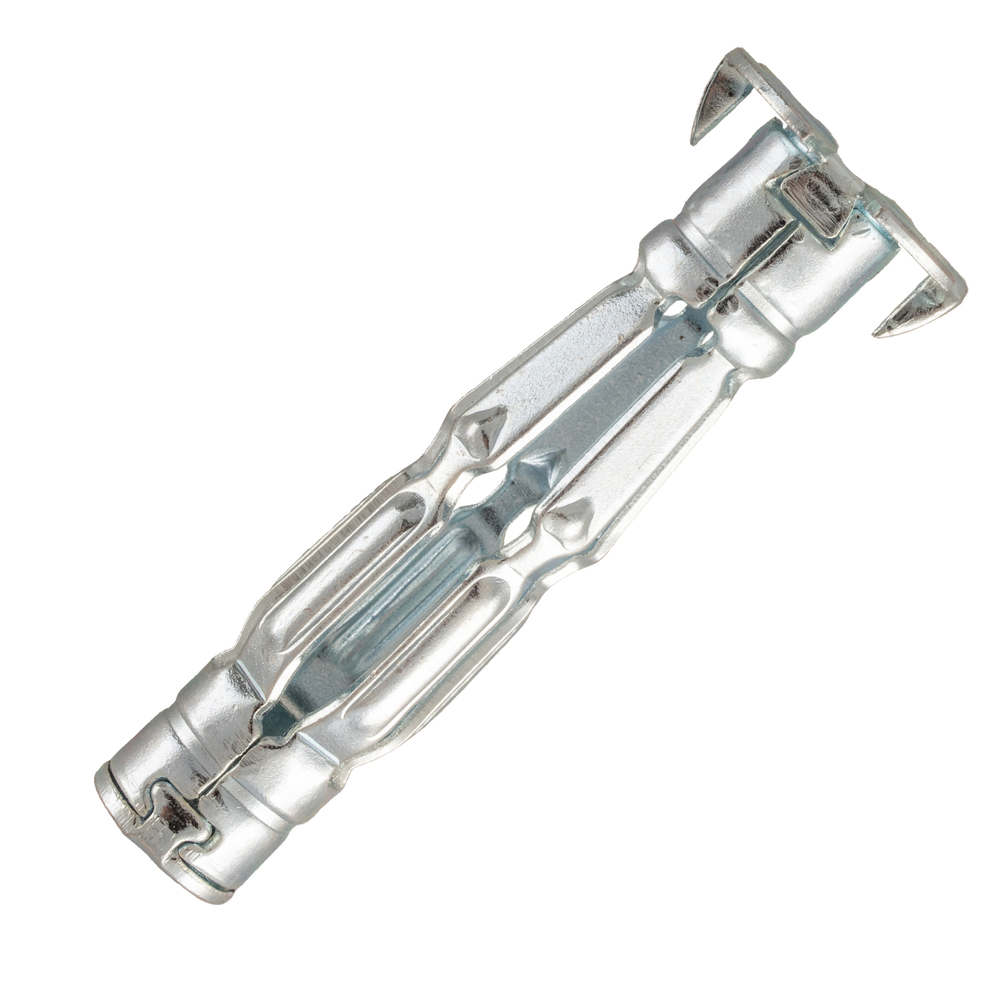

100 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-SV-BC
Référence : S3446SSVBC
Découvrez 100 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-SV-BC disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien sûr
- Tête détachable pour une finition esthétique parfaite
- 5 larges branches pour une répartition optimale de la charge
- Ancrage optimal de l'écrou pour un montage efficace
- Expansion facilitée grâce aux branches précintrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 100 chevilles corps creux acier zingué M5x50mm SCELL-IT - référence 6S-SV-BC, sont des chevilles métalliques à expansion conçues pour assurer une fixation sûre dans les supports creux tels que les plaques de plâtre (BA13) et les parpaings creux.
Ces chevilles disposent d’une tête large avec des ergots anti-rotation qui garantissent un maintien stable et évitent la rotation lors du vissage, ce qui assure une finition parfaite tout en préservant l’intégrité des parois.
La tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique sans excroissance visible.
Le corps de la cheville est équipé de 5 larges branches précintrées qui facilitent l’expansion et assurent une répartition optimale de la charge sur la surface de contact.
L’ancrage de l’écrou dans le corps de la cheville est optimisé, garantissant un montage efficace et sécurisé.
La cheville est fabriquée en acier électrozingué, offrant une protection durable contre la corrosion.
Le principe de pose repose sur une traction effectuée avec une pince à expansion (type MD ou rapide 2X), qui provoque l’expansion des branches de la cheville.
Ces branches se replient et se plaquent à l’arrière de la paroi-support, créant une grande surface d’appui et une résistance élevée à l’arrachement.
La mise en œuvre comprend les étapes suivantes : perçage du support au diamètre dcut 10 mm, insertion de la cheville à fleur du trou, dévissage de la vis de +/- 4 mm, positionnement du nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, actionnement de la pince jusqu’à obtention de la résistance de mise en assise, retrait de la vis pour positionner l’objet à fixer, puis vissage final à l’aide d’un tournevis.
Les dimensions principales de la cheville M5x50mm sont : longueur totale 50 mm, diamètre dcut 10 mm, diamètre extérieur 8,5 mm, épaisseur 10 mm, avec une profondeur de vissage de 59 mm et une profondeur d’appui de 60 mm.
La cheville supporte une résistance moyenne à l’arrachement de 100 daN sur support BA13 (plaque de plâtre standard).
Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : un minimum de 3 pour les charges statiques ponctuelles (comme les radiateurs), un minimum de 5 pour les charges statiques linéiques (comme les étagères), et un minimum de 6 pour les charges dynamiques (comme les supports TV orientables).
Ce produit peut être utilisé avec des accessoires complémentaires tels que des pitons, crochets ou gonds à embase métal, ainsi qu’avec des pinces à expansion spécifiques (références MD ou 2X) pour faciliter la pose.
En résumé, cette cheville métallique à expansion SCELL-IT allie robustesse, facilité de pose et finition soignée pour des fixations durables dans les supports creux.
La cheville dispose de 5 larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de l’appui sur la paroi, ce qui optimise la résistance à l’arrachement. L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage fiable et solide.
Le principe de mise en œuvre repose sur l’utilisation d’une pince à expansion classique (type MD) : après perçage au diamètre recommandé, la cheville est insérée à fleur du trou, la vis est légèrement dévissée (+/- 4 mm), puis la pince est actionnée jusqu’à obtenir la résistance nécessaire. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée avec un tournevis.
Dimensions principales pour la référence M5x50mm :
- Longueur totale (L) : 50 mm
- Diamètre de perçage (dcut) : 10 mm
- Diamètre extérieur (D) : 8,5 mm
- Diamètre de la tête (D1) : 9,5 mm
- Épaisseur de la paroi (EP) : 5 mm
- Longueur de vissage (Lvis) : 59 mm
- Longueur totale avec patte à vis (Lpav) : 60 mm
Performances de résistance à l’arrachement :
- Support BA13 : 100 daN (valeur moyenne et indicative selon essais d’arrachement)
Cette cheville est recommandée pour des charges statiques ponctuelles avec un coefficient de sécurité minimum de 3, pour des charges statiques linéiques un coefficient minimum de 5, et pour des charges dynamiques un coefficient minimum de 6.
Avantages produits :
- Tête large et ergots anti-rotation pour une stabilité accrue
- Tête détachable pour une finition esthétique
- 5 larges branches précintrées facilitant l’expansion et assurant une bonne répartition des charges
- Ancrage optimal de l’écrou pour un montage fiable
- Acier électrozingué pour une protection durable
Accessoires complémentaires disponibles : pinces à expansion adaptées (MD pour M4-M6, 2X pour M4-M8), ainsi que divers pitons, crochets et gonds à embase métal.
Cette cheville est idéale pour la fixation dans des matériaux creux comme les plaques de plâtre et parpaings creux, offrant une solution fiable et esthétique pour les fixations nécessitant une haute résistance mécanique et une finition soignée.
- matériau : acier électrozingué
- référence fournisseur : 6S-SV-BC
- diamètre dcut : 10 mm
- diamètre extérieur : 8,5 mm
- longueur totale : 50 mm
- épaisseur : 10 mm
- profondeur de vissage : 59 mm
- profondeur d’appui : 60 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches précintrées pour expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 100 daN sur support BA13 (plaque de plâtre standard)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments techniques spécifiques qui garantissent la stabilité de la cheville SCELL-IT M5x50mm ?
La cheville possède une tête large avec des ergots anti-rotation qui assurent un maintien sûr et évitent la détérioration des parois. Elle est également équipée de 5 larges branches précintrées qui facilitent son expansion et répartissent la charge de manière optimale. L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage fiable et stable.
Comment s’effectue la mise en œuvre de cette cheville dans un support creux ?
Il faut percer un trou au diamètre recommandé (10 mm), introduire la cheville à fleur du trou, dévisser la vis d’environ 4 mm, puis positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis. En actionnant la pince, les branches se replient et se plaquent à l’arrière de la paroi, assurant ainsi la résistance de mise en assise. Ensuite, on retire la vis, on positionne l’objet à fixer, puis on visse avec un tournevis. La tête détachable permet de pousser la cheville à l’intérieur de la cloison pour une finition esthétique.
Quels types de charges cette cheville peut-elle supporter et quels coefficients de sécurité appliquer ?
La cheville convient pour des charges statiques ponctuelles, linéiques et dynamiques. Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour les charges ponctuelles (ex : radiateur), 5 pour les charges linéiques (ex : étagère) et 6 pour les charges dynamiques (ex : support TV orientable).
Quels supports sont compatibles avec cette cheville métallique à expansion ?
Elle est conçue pour une utilisation dans des supports creux tels que les plaques de plâtre, les parpaings creux et les cloisons creuses, garantissant une fixation adaptée à ces matériaux.
Quels outils sont recommandés pour le montage de cette cheville ?
Le montage s’effectue avec une pince à expansion classique de type « MD » pour chevilles avec vis. Pour un montage sans vis, il est conseillé d’utiliser la pince à expansion rapide « 2X », adaptée aux chevilles de M4 à M8.
