100 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-SV

Tête large et ergots anti-rotation. Finition et stabilité parfaites. Évite la détérioration des parois
Tête détachable. La tête se détache du corps à l'aide d'un tournevis. On peut alors pousser la cheville à l'intérieur de la cloison creuse puis réaliser une finition esthétique .
5 larges branches. Répartition optimale de l'appu
5 larges branches. Répartition optimale de l'appu
Ancrage optimal de l'écrou. L'ancrage optimal de l'écrou dans le corps de la cheville garantit un montage optimal
Branches précintrées. Expansion facilitée

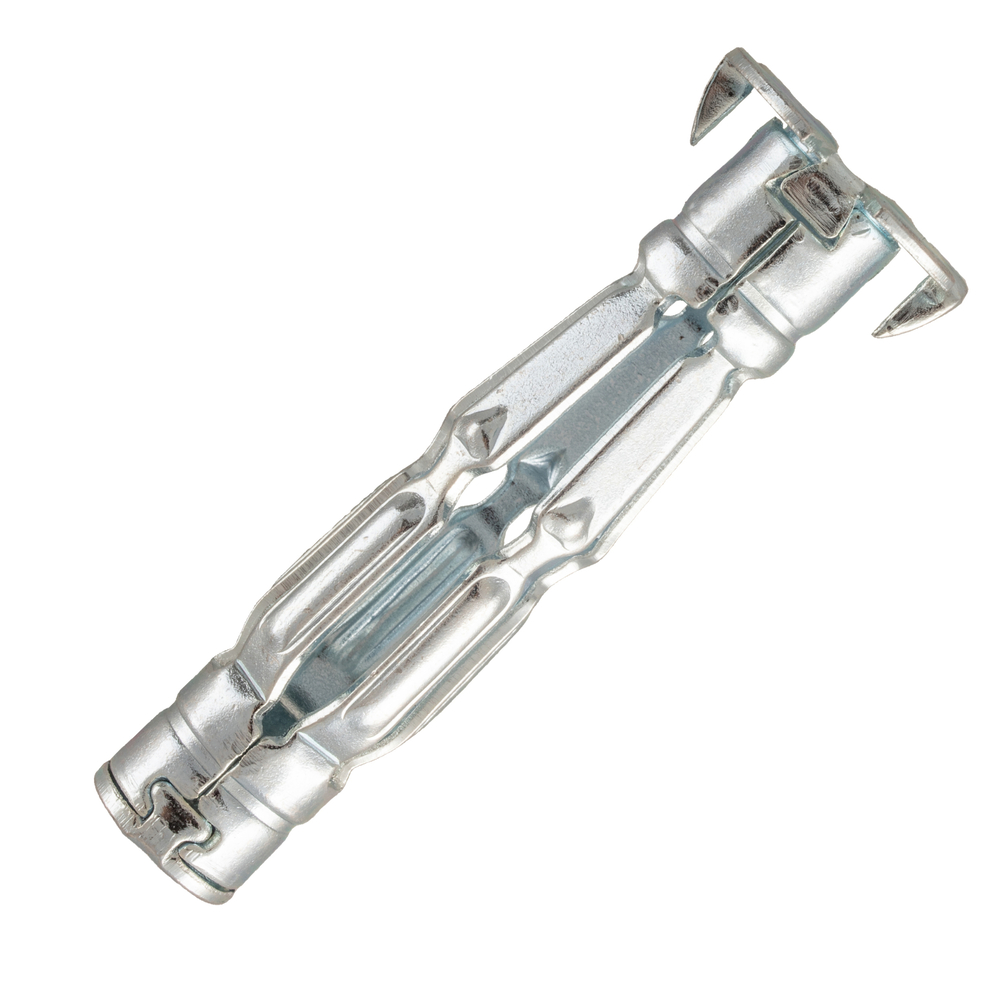

Cheville métallique à expansion Spyder en acier électrozingué, modèle M5x50mm, référence 6S-SV, conditionnée par lot de 100.

Description du produit :
- Tête large avec ergots anti-rotation pour une finition stable et éviter la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
- Corps équipé de 5 larges branches précintrées assurant une expansion facilitée et une répartition optimale de l’appui.
- Ancrage optimal de l’écrou dans le corps garantissant un montage solide.

Usages et applications :
- Destinée à la fixation dans des supports creux tels que plaques de plâtre et parpaings creux.

Fonctionnement et mise en œuvre :
- Percer le support au diamètre recommandé (dcut).
- Introduire la cheville à fleur du trou, puis dévisser la vis de +/- 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer, puis revisser à l’aide d’un tournevis.
- La tête détachable peut être retirée pour pousser la cheville dans la cloison creuse et réaliser une finition esthétique.

Caractéristiques techniques détaillées (extraites du tableau dimensions) :
- Diamètre nominal (Ø) : 10 mm
- Longueur (L) : 50 mm
- Diamètre de perçage recommandé (dcut) : 8 mm
- Dimensions complémentaires : EP=8 mm, D=7 mm, D1=8 mm, A=7 mm, C=16 mm, Lvis=59 mm, Lpav=60 mm

Performances et résistance à l’arrachement (valeurs moyennes indicatives) :
- Résistance à l’arrachement dans support BA13 : 100 daN pour M5x50.
- Coefficients de sécurité recommandés selon type de charge :
- Charges statiques ponctuelles (ex : radiateur) : coefficient minimum 3.
- Charges statiques linéiques (ex : étagère) : coefficient minimum 5.
- Charges dynamiques (ex : support TV orientable) : coefficient minimum 6.

Matériaux et composition :
- Acier électrozingué assurant une protection durable contre la corrosion.

Compatibilités :
- Adaptée pour supports creux tels que plaques de plâtre et parpaings creux.

Normes et certifications :
- Non spécifiées dans le document.

Conditions d’utilisation et recommandations :
- Utiliser une pince à expansion classique de type "MD" pour le montage avec vis.
- Pour un montage sans vis, utiliser la pince à expansion rapide « 2X ».
- La tête détachable permet une finition esthétique en cloison creuse.
- Appliquer les coefficients de sécurité recommandés selon la nature des charges.

Avantages produit :
- Finition et stabilité parfaites grâce à la tête large et ergots anti-rotation.
- Évite la détérioration des parois.
- Expansion facilitée grâce aux branches précintrées.
- Ancrage optimal garantissant un montage solide.
- Tête détachable pour une finition esthétique discrète.

Conditionnement, stockage, conservation :
- Conditionné en lot de 100 chevilles.

Produits complémentaires et accessoires recommandés :
- Pince à expansion « MD » pour chevilles M4 à M6 (réf. MD).
- Pince à expansion rapide « 2X » pour chevilles M4 à M8 (réf. 2X).
- Piton, crochet et gond à embase métal (références PAE, CAE, GAE).

Dimensions et références complètes disponibles dans les tableaux techniques (pages 2, 4 et 6).

Cette cheville est conçue pour garantir une fixation fiable et esthétique dans des supports creux, avec une installation simple et des performances adaptées aux charges courantes en bâtiment.
