100 chevilles corps creux acier zingué - M5x63mm - SCELL-IT - 6L-MT-BC
Référence : S3446LMTBC
Découvrez 100 chevilles corps creux acier zingué - M5x63mm - SCELL-IT - 6L-MT-BC disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien sûr
- Tête détachable permettant une finition esthétique facile
- 5 larges branches pour une répartition optimale de l'appui
- Ancrage optimal de l'écrou pour un montage fiable
- Branches précintrées pour une expansion facilitée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

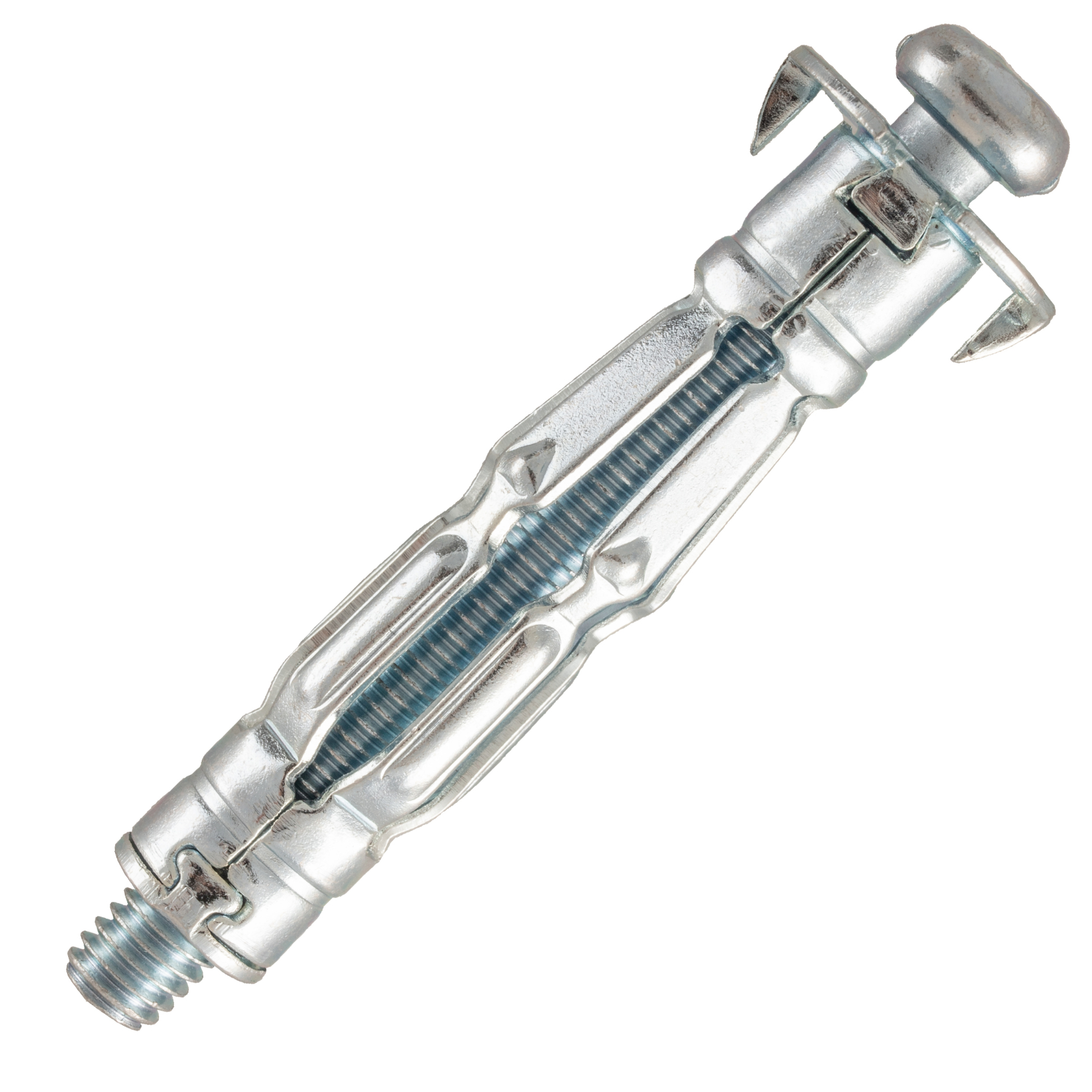

Les 100 chevilles corps creux en acier zingué M5x63mm de la gamme SCELL-IT, modèle 6L-MT-BC, sont des chevilles métalliques à expansion spécialement conçues pour un ancrage fiable dans les matériaux creux tels que les plaques de plâtre et les parpaings creux.
Ces chevilles se distinguent par une tête large munie d’ergots anti-rotation, garantissant une finition stable et évitant la détérioration des parois lors de la pose.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
Le corps de la cheville est équipé de cinq larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de l’appui sur la paroi creuse.
L’ancrage de l’écrou est optimisé dans le corps de la cheville, assurant un montage fiable et solide.
Fabriquée en acier électrozingué, cette cheville bénéficie d’une protection durable contre la corrosion, ce qui prolonge sa résistance dans le temps.
La mise en œuvre s’effectue par traction à l’aide d’une pince à expansion classique de type « MD ».
Après perçage au diamètre recommandé de 10 mm pour ce modèle M5x63mm, la cheville est insérée à fleur du trou.
La vis est légèrement dévissée de +/- 4 mm, puis la pince est positionnée entre la collerette de la cheville et la tête de la vis.
En actionnant la pince, les branches de la cheville se replient et se plaquent à l’arrière de la paroi creuse, offrant une grande surface de contact et une forte résistance à l’arrachement.
Enfin, la vis est retirée pour positionner l’objet à fixer, puis vissée à nouveau pour finaliser le montage.
Les dimensions précises du modèle M5x63mm sont une longueur totale de 63 mm, un diamètre de perçage recommandé de 10 mm, et une épaisseur de paroi admissible jusqu’à 20 mm.
Le poids et autres tolérances dimensionnelles sont conformes aux standards Scell-it.
Les performances à l’arrachement sont indicatives et dépendent du support, avec une charge moyenne de destruction évaluée à 100 daN sur support BA13 (plaque de plâtre standard).
Il est recommandé d’appliquer un coefficient de sécurité adapté selon la nature de la charge : minimum 3 pour charges ponctuelles, 5 pour charges linéaires, et 6 pour charges dynamiques.
Cette cheville est compatible avec des outils d’expansion classiques (pince « MD ») ainsi qu’avec une pince à expansion rapide « 2X » pour un montage sans vis.
Elle peut être utilisée en complément avec des accessoires Scell-it tels que pitons, crochets ou gonds à embase métallique.
En résumé, la cheville corps creux acier zingué M5x63mm SCELL-IT allie robustesse, facilité de pose et finition esthétique grâce à sa tête détachable et son système d’expansion optimisé.
Elle garantit un ancrage fiable dans les matériaux creux tout en protégeant les parois contre les détériorations.
La cheville possède cinq larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de l’appui, garantissant une excellente résistance à l’arrachement. L’ancrage de l’écrou est optimal dans le corps de la cheville, ce qui garantit un montage fiable et durable. La protection en acier électrozingué assure une durabilité accrue contre la corrosion.
Le principe de pose repose sur une traction effectuée avec une pince à expansion (type « MD ») qui provoque le repliement et le plaquage des branches à l’arrière de la paroi-support, augmentant ainsi la surface de contact et la résistance. La cheville s’insère à fleur du trou préalablement percé au diamètre adapté (dcut), puis la pince est actionnée jusqu’à obtenir la résistance nécessaire. Après retrait de la vis, l’objet à fixer peut être positionné et vissé.
Dimensions principales de la cheville M5x63mm : longueur totale 63 mm, diamètre extérieur 10 mm, diamètre de perçage conseillé 10 mm, longueur de vissage 20 mm, diamètre de la tête 16 mm. La cheville est compatible avec des vis M5.
La résistance à l’arrachement moyenne sur supports BA13 est de 100 daN pour les chevilles M5x37 et M5x50, avec recommandation d’appliquer un coefficient de sécurité selon la nature de la charge (minimum 3 pour charges ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques).
Cette cheville est adaptée pour des fixations nécessitant une grande stabilité et une finition soignée dans les cloisons creuses, offrant à la fois robustesse et facilité de mise en œuvre.
- matériau : acier électrozingué
- longueur totale : 63 mm
- diamètre de perçage recommandé : 10 mm
- épaisseur de paroi admissible : jusqu’à 20 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- cinq larges branches précintrées pour expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- répartition optimale de l’appui grâce aux larges branches
- mise en œuvre par traction avec pince à expansion classique type « MD » ou pince rapide « 2X »
- charge moyenne de destruction indicative : 100 daN sur support BA13 (plaque de plâtre standard)
- référence fournisseur : 6L-MT-BC
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments techniques spécifiques de cette cheville métallique à expansion ?
Cette cheville en acier électrozingué possède une tête large avec ergots anti-rotation pour assurer une finition stable et éviter la détérioration des parois. Elle est équipée de 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui. L’ancrage de l’écrou dans le corps garantit un montage fiable.
Comment se déroule la mise en œuvre de cette cheville dans une cloison creuse ?
Il faut percer un trou au diamètre recommandé de 8,5 mm, introduire la cheville à fleur du trou, puis dévisser la vis de 4 mm environ. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu'à obtenir la résistance de mise en assise. Ensuite, la vis est retirée pour positionner l'objet à fixer avant de revisser.
Quelle est l’utilité de la tête détachable sur cette cheville ?
La tête détachable permet, une fois séparée du corps à l’aide d’un tournevis, de pousser la cheville à l’intérieur de la cloison creuse. Cela facilite la réalisation d’une finition esthétique sans que la tête ne dépasse, idéal pour les supports creux comme les plaques de plâtre ou parpaings creux.
Quelles sont les performances de résistance à l’arrachement de cette cheville ?
Pour la référence M5x63 mm, la résistance moyenne indicatives à l’arrachement est de 100 daN sur supports BA10 et BA13 pour les tailles M5x37 et M5x50. Ces valeurs sont indicatives et correspondent à la charge de destruction de la cheville, non du support. Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Dans quels types de supports cette cheville est-elle adaptée ?
Elle est conçue pour la fixation dans des supports creux tels que plaques de plâtre, parpaings creux et autres cloisons creuses, garantissant une bonne tenue grâce à ses larges branches et son ancrage optimisé.
