100 chevilles corps creux acier zingué - M8x37mm - SCELL-IT - M8E-SV
Référence : S344M8ESV
Découvrez 100 chevilles corps creux acier zingué - M8x37mm - SCELL-IT - M8E-SV disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation sécurisée.
- Tête détachable permettant une finition esthétique.
- 5 larges branches pour une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage réussi.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

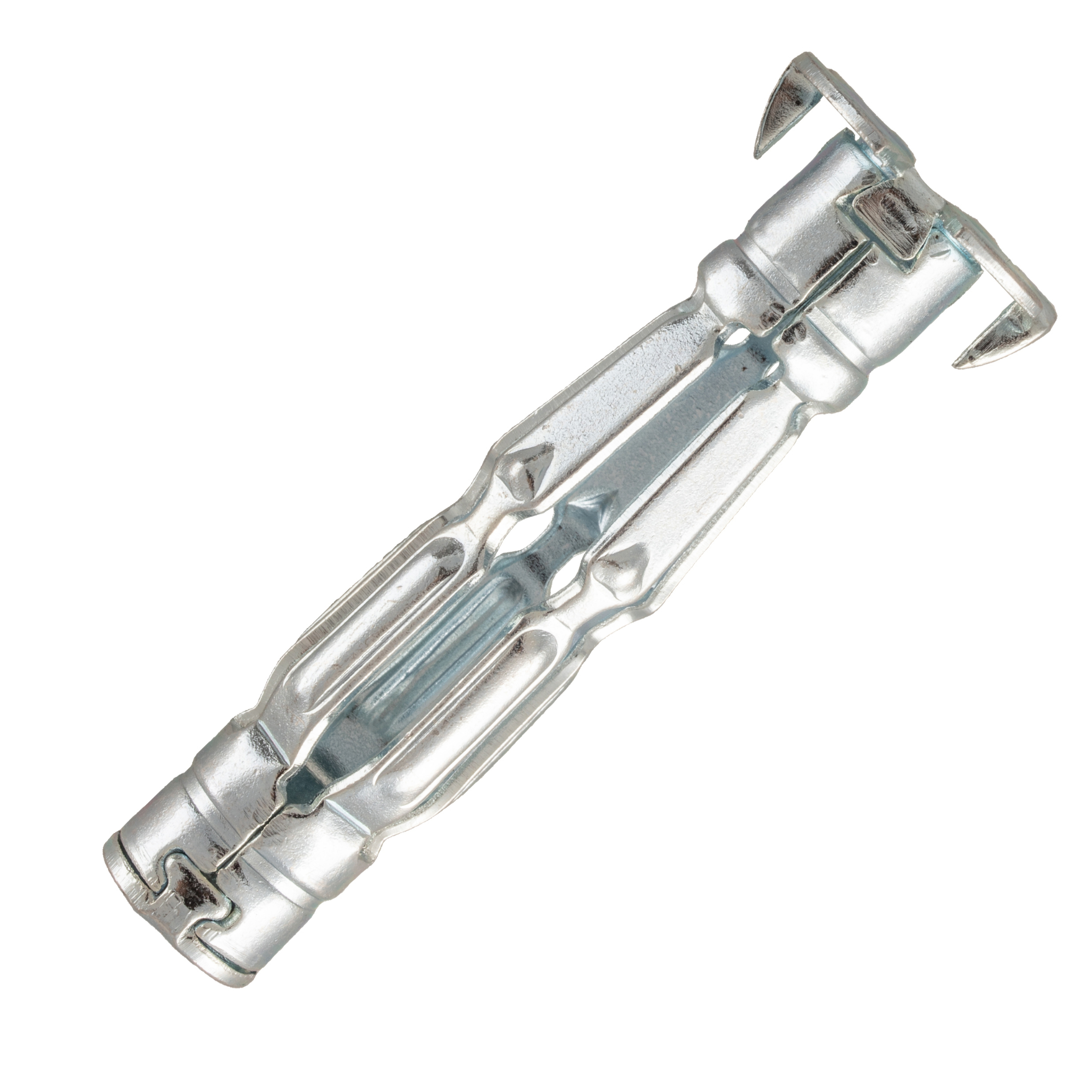

Les 100 chevilles corps creux acier zingué M8x37mm SCELL-IT - M8E-SV sont des chevilles métalliques à expansion conçues pour une fixation sécurisée dans les cloisons creuses telles que le plâtre et le parpaing creux.
Ces chevilles possèdent une tête large munie d’ergots anti-rotation qui assurent une finition stable et évitent la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, permettant de la séparer du corps de la cheville et de la pousser à l’intérieur de la cloison pour une finition esthétique parfaite.
Le corps est constitué de 5 larges branches précintrées, garantissant une répartition optimale de l’appui et facilitant l’expansion lors de la pose.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage solide et fiable.
La cheville est fabriquée en acier électrozingué, offrant une protection durable contre la corrosion.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé (dcut) de 14 mm pour ce modèle M8x37mm.
La cheville est insérée à fleur du trou, puis la vis est dévissée de +/- 4 mm.
À l’aide d’une pince à expansion classique (type MD), on positionne le nez de la pince entre la collerette de la cheville et la tête de la vis, puis on actionne la pince jusqu’à obtenir la résistance de mise en assise.
Enfin, la vis est retirée pour positionner l’objet à fixer, puis vissée avec un tournevis.
Les dimensions précises du modèle M8x37mm sont : longueur totale 37 mm, diamètre extérieur 14,5 mm, diamètre dcut 14 mm, épaisseur de paroi 12 mm, longueur de la partie filetée 20 mm.
La résistance à l’arrachement moyenne de cette cheville est de 150 daN sur support BA13.
Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : au moins 3 pour les charges statiques ponctuelles, 5 pour les charges linéiques et 6 pour les charges dynamiques.
Cette cheville offre une fixation sécurisée grâce à sa conception robuste avec tête large anti-rotation, ses 5 larges branches précintrées facilitant l’expansion, un ancrage optimal de l’écrou et une finition soignée grâce à sa tête détachable.
Elle est idéale pour les supports creux et garantit une protection durable avec son acier électrozingué.
Des accessoires complémentaires tels que des crochets, pitons à embase métal et pinces à expansion (références MD et 2X) sont disponibles pour faciliter la pose et l’utilisation.
Cette cheville se distingue par une tête large munie d’ergots anti-rotation qui assurent une finition stable et évitent la détérioration des parois. La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour un rendu esthétique impeccable.
Elle est équipée de cinq larges branches précintrées qui facilitent l’expansion et garantissent une répartition optimale de l’appui sur la paroi. L’ancrage de l’écrou dans le corps de la cheville est optimisé pour assurer un montage fiable et solide.
Le principe de pose repose sur l’utilisation d’une pince à expansion (type « MD ») qui, par traction, provoque l’expansion des branches de la cheville, lesquelles se replient et se plaquent à l’arrière de la paroi-support. Cette action offre une grande surface de contact et une résistance élevée à l’arrachement.
Les étapes de mise en œuvre sont les suivantes :
- Percer le support au diamètre recommandé (dcut) ;
- Introduire la cheville à fleur du trou, puis dévisser la vis de +/- 4 mm ;
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis ;
- Actionner la pince jusqu’à obtenir la résistance de mise en assise ;
- Retirer la vis pour positionner l’objet à fixer ;
- Visser l’ensemble à l’aide d’un tournevis.
Les dimensions principales de la cheville M8x37 mm sont : longueur totale 37 mm, diamètre dcut 14,5 mm, diamètre extérieur 12 mm, longueur de vissage 20 mm.
La résistance à l’arrachement moyenne pour ce modèle est de 150 daN sur supports BA13 (plaque de plâtre standard).
Pour garantir la sécurité des fixations, il est recommandé d’appliquer des coefficients de sécurité selon le type de charge :
- Charges statiques ponctuelles (ex : radiateur) : coefficient minimum 3 ;
- Charges statiques linéiques (ex : étagère) : coefficient minimum 5 ;
- Charges dynamiques (ex : support TV orientable) : coefficient minimum 6.
Ce produit est compatible avec les outils d’expansion SCELL-IT, notamment la pince « MD » pour chevilles M4 à M6 et la pince rapide « 2X » pour chevilles M4 à M8.
En résumé, cette cheville corps creux en acier zingué offre une fixation robuste, une installation simple et une finition soignée grâce à sa tête détachable et ses larges branches d’expansion, adaptée aux supports creux tels que plaques de plâtre et parpaings.
- matériau : acier électrozingué
- longueur totale : 37 mm
- diamètre extérieur : 14,5 mm
- diamètre dcut (perçage recommandé) : 14 mm
- épaisseur de paroi : 12 mm
- longueur de la partie filetée : 20 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches précintrées facilitant l’expansion
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 150 daN sur support BA13
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques spécifiques de la cheville métallique à expansion Spyder M8x37 mm ?
Cette cheville en acier électrozingué mesure 37 mm de long avec un diamètre extérieur de 14,5 mm et un diamètre de perçage conseillé de 12 mm. Elle possède une tête large avec ergots anti-rotation, 5 larges branches précintrées pour une répartition optimale de l’appui, et une tête détachable pour une finition esthétique. L’ancrage de l’écrou est optimisé pour garantir un montage solide.
Comment se déroule la mise en œuvre de cette cheville dans les corps creux ?
La pose se fait en perçant le support au diamètre indiqué, en insérant la cheville à fleur du trou, puis en dévissant la vis de 4 mm environ. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise. Après retrait de la vis, l’objet à fixer est positionné et vissé avec un tournevis. Il est aussi possible d’utiliser une pince à expansion rapide « 2X » sans vis.
Quelle est la résistance à l’arrachement de cette cheville et quels coefficients de sécurité appliquer ?
La résistance moyenne indicatives à l’arrachement est de 150 daN sur supports BA13 (plaques de plâtre de 13 mm). Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques, et 6 pour les charges dynamiques.
Quels avantages spécifiques offre la tête détachable de cette cheville ?
La tête détachable se retire à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée, sans détériorer les parois. Cette fonctionnalité améliore la stabilité et l’aspect final de la fixation.
Dans quels types de supports cette cheville est-elle recommandée ?
Elle est conçue pour la fixation dans des corps creux tels que plaques de plâtre, parpaings creux et autres supports similaires, assurant une grande stabilité et une bonne répartition des forces grâce à ses larges branches.
