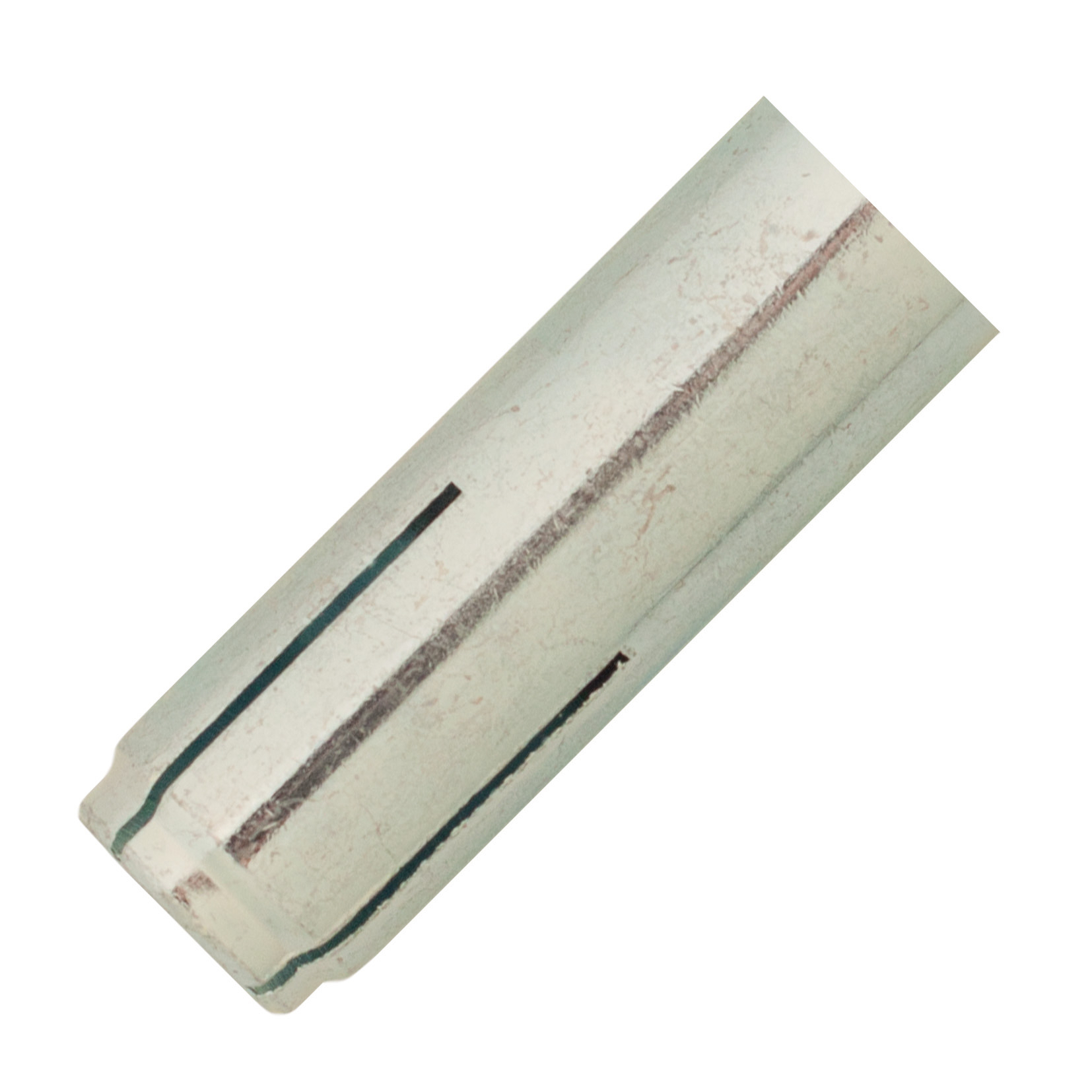

100 chevilles de frappe ETE option 7 - acier zingué - M10x40mm - SCELL-IT - SAPLUS10
Référence : S344SAPLUS10
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M10x40mm - SCELL-IT - SAPLUS10 disponible à l'achat
- Faible profondeur de perçage et d'ancrage.
- Outil de pose pour un montage sans effort.
- Collerette intégrée pour un montage sécurisé.
- Reprise de charges élevée.
- Résistance au feu jusqu'à 120 minutes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Les 100 chevilles de frappe ETE option 7 en acier zingué M10x40mm de la gamme SCELL-IT SAPLUS10 sont des chevilles en acier électrozingué avec un taraudage intérieur permettant le montage de vis à pas métrique ou de tiges filetées.
Ces chevilles sont conçues pour une utilisation dans des supports en béton fissuré ou non fissuré, de classe C20/25 à C50/60, ainsi que dans du béton C12/15 ou de la pierre naturelle dense.
Leur conception intègre une collerette qui empêche la douille d'ancrage de glisser trop profondément dans le trou, assurant ainsi un montage sécurisé et sans problème.
La cheville nécessite un faible diamètre de perçage de 12 mm, une faible profondeur de perçage de 42 mm et une faible profondeur d’ancrage de 10 mm, ce qui facilite son installation.
Le montage s’effectue à l’aide d’un outil de pose spécifique (références SG ou STSA) qui garantit une expansion contrôlée de la cheville et un montage sans effort.
En cas d’ancrage abandonné, un bouchage facile et propre est possible.
Les chevilles supportent des reprises de charges élevées avec un couple de serrage maximum de 15 Nm pour ce modèle.
Elles bénéficient d’une résistance au feu de 120 minutes, répondant ainsi aux exigences de sécurité incendie.
Les matériaux utilisés sont un acier électrozingué avec un revêtement d’au moins 5 μm d’épaisseur, compatible avec des vis ou tiges filetées en acier de classes 4.6, 5.6, 5.8 ou 8.8.
Les applications typiques comprennent la suspension de réseaux tels que chemins de câbles, tuyauteries, ventilation, sprinklers, la fixation de faux plafonds, ainsi que la fixation d’équipements fixes comme des échelles, grilles ou équipements techniques, et la fixation murale ou au sol d’équipements pour le carottage béton.
Les dimensions clés du modèle M10x40mm sont : longueur totale 40 mm, diamètre de perçage 12 mm, profondeur de perçage 42 mm, profondeur d’ancrage 10 mm, épaisseur minimale du support 80 mm, distance minimale aux bords 150 mm, entraxe minimal 200 mm.
Le conditionnement comprend 100 chevilles par boîte, permettant un stockage facile.
En résumé, cette cheville de frappe SAPLUS10 allie facilité de pose, haute performance mécanique, sécurité incendie et compatibilité avec divers matériaux supports, offrant une solution fiable pour les fixations dans le béton et la pierre dense.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit, facilitant ainsi sa mise en œuvre. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. Sa collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sans problème. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville offre une reprise de charges élevée et une résistance au feu de 120 minutes (classe FB120).
La mise en œuvre s’effectue en perçant un trou au diamètre dcut, en le nettoyant, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion se réalise en positionnant l’outil de pose (STSA ou SG) en alignement avec la cheville, puis en frappant avec un marteau pour enfoncer le cône dans la cheville. L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville. Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant un couple de serrage maximal de 15 Nm.
Les dimensions techniques pour la référence M10x40mm sont les suivantes : diamètre de perçage 12 mm, profondeur de perçage 42 mm, profondeur d’ancrage 40 mm, longueur de vissage minimale 10 mm, épaisseur minimale du support 80 mm, distance minimale aux bords 150 mm, entraxe minimal 200 mm.
Les charges de service recommandées pour cette cheville sont de 136 daN en traction et en cisaillement sur béton C20/25.
Cette cheville est adaptée pour la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes tels que des échelles, grilles et équipements techniques, ainsi que pour la fixation murale ou au sol d’équipements destinés au carottage béton.
Un modèle en inox (référence A4-SAPLUS) est également disponible pour des applications nécessitant une résistance accrue à la corrosion.
Les produits complémentaires recommandés pour la pose sont les outils STSA10 et SG10 adaptés au diamètre M10.
En résumé, la cheville de frappe SAPLUS M10x40mm en acier zingué est un système fiable, performant et facile à mettre en œuvre pour des fixations robustes dans le béton et la pierre dense, avec une excellente reprise de charges et une résistance au feu certifiée.
- matière : acier électrozingué avec revêtement ≥ 5 μm
- compatible avec vis ou tiges filetées acier classes 4.6, 5.6, 5.8, 8.8
- utilisation : béton fissuré ou non fissuré classes C20/25 à C50/60, béton C12/15, pierre naturelle dense
- diamètre de perçage : 12 mm
- profondeur de perçage : 42 mm
- profondeur d’ancrage : 10 mm
- longueur totale : 40 mm
- épaisseur minimale du support : 80 mm
- distance minimale aux bords : 150 mm
- entraxe minimal : 200 mm
- couple de serrage maximum : 15 Nm
- résistance au feu : 120 minutes
- collerette intégrée pour empêcher la douille de glisser trop profondément
- montage avec outil spécifique SG ou STSA pour expansion contrôlée et pose sans effort
- marque : Scell-it
- référence fournisseur : SAPLUS10
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la cheville de frappe SAPLUS ?
La cheville SAPLUS est conçue pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 ou la pierre naturelle dense. Elle est fabriquée en acier électrozingué avec un revêtement d’au moins 5 μm et compatible avec des vis ou tiges filetées en acier de classes 4.6 à 8.8.
Comment se déroule la mise en œuvre de cette cheville ?
Il faut percer au diamètre indiqué, nettoyer le trou, puis insérer la cheville à fleur de la surface du béton. Ensuite, positionnez l’outil de pose SG ou STSA en contact avec la collerette de la cheville et frappez avec un marteau pour enfoncer le cône d’expansion jusqu’à butée. Enfin, vissez la vis ou tige filetée en respectant le couple de serrage maximal.
Quelle est la fonction de la collerette intégrée sur cette cheville ?
La collerette empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant ainsi un montage sans problème et une fixation stable. Elle facilite également un bouchage propre en cas d’ancrage abandonné.
Quelles sont les performances de charge de cette cheville en béton C20/25 ?
Pour un modèle M10, la cheville offre une charge de service en traction et en cisaillement de 136 daN chacune. Ces valeurs sont calculées selon les coefficients de sécurité ETAG001 avec un coefficient d’action partiel γf=1,4.
Quelle est la résistance au feu de la cheville SAPLUS ?
Cette cheville bénéficie d’une résistance au feu de 120 minutes (classe FB120), ce qui garantit sa tenue dans des conditions d’exposition au feu pendant cette durée.
