100 chevilles de frappe ETE option 7 - acier zingué - M10x40mm - SCELL-IT - SAPLUS10C
Référence : S344SAPLUS10C
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M10x40mm - SCELL-IT - SAPLUS10C disponible à l'achat
- Faible profondeur de perçage pour un ancrage efficace.
- Expansion contrôlée grâce à l'outil de pose SG ou STSA.
- Collerette intégrée pour un montage sans problème.
- Bouchement facile en cas d'ancrage abandonné.
- Résistance au feu jusqu'à 120 minutes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

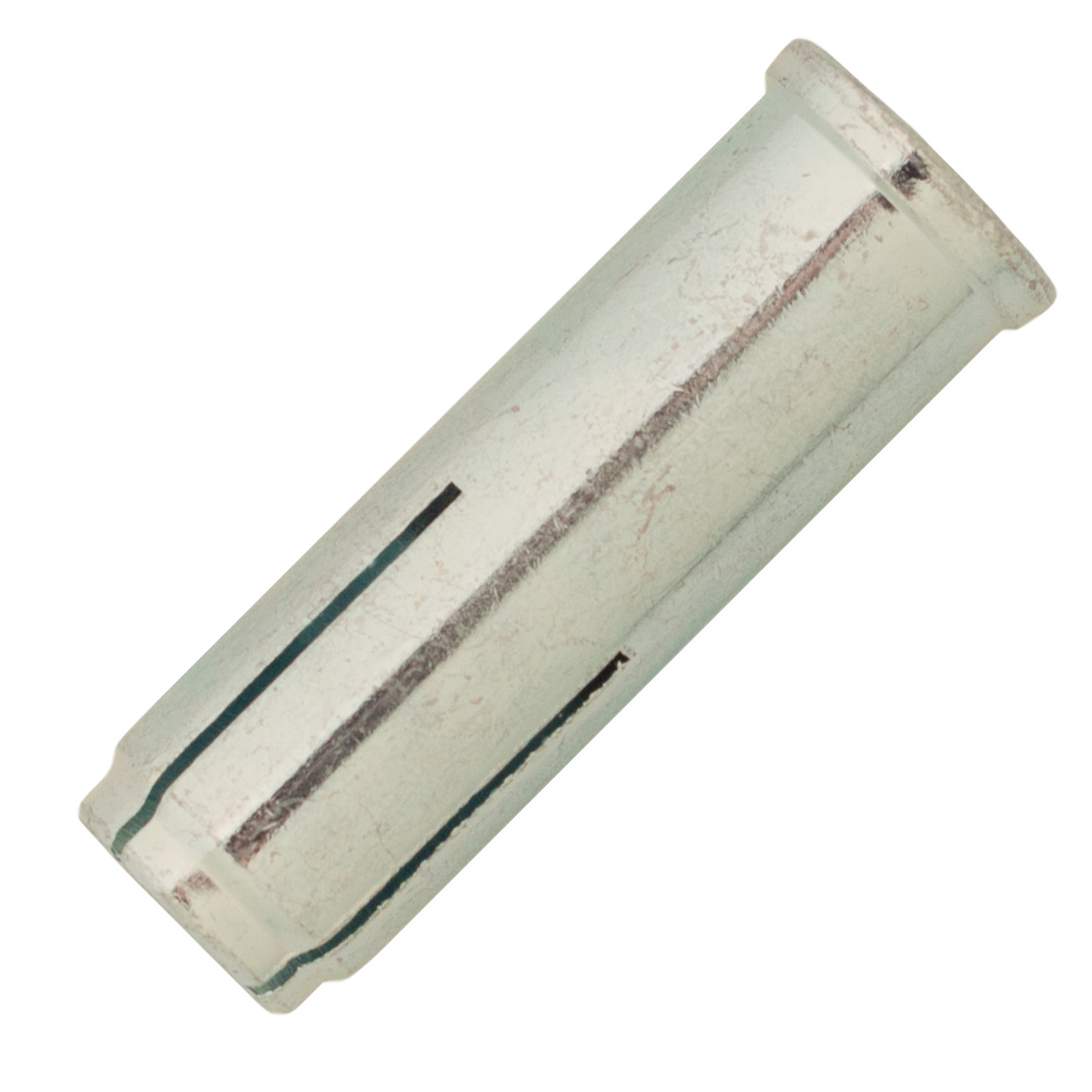

La cheville de frappe SAPLUS est une cheville en acier électrozingué avec un taraudage intérieur, spécialement conçue pour le montage de vis à pas métrique ou de tiges filetées.
Elle est fabriquée en acier électrozingué avec une épaisseur de zinc d’au moins 5 μm.
Elle doit être utilisée avec des vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
Cette cheville est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60, conformément à l’ATE béton option 1.
Elle convient également pour une mise en œuvre dans le béton C12/15 ou dans la pierre naturelle dense.
Les avantages principaux de la cheville SAPLUS comprennent une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit, ce qui facilite son installation.
L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sans problème.
En cas d’ancrage abandonné, le bouchage est facile et propre.
Cette cheville offre une reprise de charges élevée pour une fixation fiable.
Elle dispose également d’une résistance au feu certifiée jusqu’à 120 minutes.
Une version inox (référence A4-SAPLUS) est également disponible.
Le mode de pose se déroule en plusieurs étapes :
- Percer au diamètre dcut et nettoyer le trou foré.
- Insérer la cheville SAPLUS à fleur de la surface du béton.
- Positionner l’outil de pose STSA ou SG en alignement avec la cheville, au contact du disque plastique.
- Frapper sur l’outil avec un marteau pour enfoncer le cône dans la cheville.
- L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville.
- Enfin, visser la vis métrique ou la tige filetée dans la cheville en respectant le couple de serrage maximal Tmax.
La cheville SAPLUS est adaptée à de nombreuses applications telles que la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Pour la cheville M10x40mm (référence SAPLUS10 ou SAPLUS10C avec collerette), les caractéristiques techniques sont les suivantes :
- Diamètre de perçage : 12 mm
- Profondeur de perçage : 42 mm
- Longueur de vissage minimale : 10 mm
- Couple de serrage maximal : 15 Nm
- Épaisseur minimale du support : 80 mm
- Distance minimale aux bords : 150 mm
- EntraXe minimal : 200 mm
Les charges de service recommandées pour la cheville M10 sont de 136 daN en traction et en cisaillement dans du béton C20/25.
Les outils de pose adaptés pour le diamètre M10 sont référencés STSA10 et SG10.
D’autres tailles sont disponibles, de M6 à M20, avec des dimensions, couples de serrage, profondeurs d’ancrage, distances minimales et charges admissibles précisés dans la documentation technique.
Cette cheville allie performance, facilité de pose et sécurité, répondant aux exigences des normes européennes avec une certification ETA option 1 pour béton fissuré et non fissuré.
Cette cheville se caractérise par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. Elle est équipée d’une collerette intégrée qui empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage sans problème. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. En cas d’ancrage abandonné, un bouchage facile et propre est possible.
La cheville SAPLUS offre une reprise de charges élevée et une résistance au feu certifiée de 120 minutes (classe FB120). Elle existe également en version inox (référence A4-SAPLUS).
Les applications typiques comprennent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques), ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Le montage s’effectue en perçant un trou au diamètre dcut, en nettoyant ce trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion se réalise en positionnant l’outil de pose STSA ou SG en contact avec la cheville, puis en frappant avec un marteau pour enfoncer le cône dans la cheville. L’opération est terminée lorsque l’épaulement de l’outil est en butée. Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal Tmax.
Dimensions et caractéristiques techniques pour la référence M10x40mm (SAPLUS10 / SAPLUS10C) :
- Diamètre de perçage : 12 mm
- Profondeur de perçage : 42 mm
- Longueur de la cheville : 40 mm
- Longueur de vissage mini : 10 mm
- Couple de serrage maximum : 15 Nm
- Épaisseur minimale du support : 80 mm
- Distance minimale aux bords : 150 mm
- Entraxe minimum : 200 mm
Charges recommandées en béton C20/25 (profondeur d’ancrage conforme) :
- Traction : 136 daN
- Cisaillement : 136 daN
La cheville SAPLUS est livrée avec des outils de pose adaptés (STSA10 ou SG10) pour garantir un montage optimal.
Elle est conçue pour offrir une fixation fiable et durable dans les matériaux béton et pierre naturelle dense, avec une excellente tenue mécanique et une résistance au feu certifiée.
- matière : acier électrozingué avec épaisseur de zinc ≥ 5 μm
- à utiliser avec vis ou tige filetée acier classe 4.6, 5.6, 5.8 ou 8.8
- diamètre de perçage : 12 mm
- profondeur de perçage : 42 mm
- longueur de vissage minimale : 10 mm
- couple de serrage maximal : 15 Nm
- épaisseur minimale du support : 80 mm
- distance minimale aux bords : 150 mm
- entraxe minimal : 200 mm
- agréée pour béton fissuré ou non fissuré classe C20/25 à C50/60 (ATE béton option 1)
- convient également pour béton C12/15 ou pierre naturelle dense
- résistance au feu certifiée jusqu’à 120 minutes
- outil de pose adapté : STSA10 ou SG10
- charge de service recommandée en traction et cisaillement dans béton C20/25 : 136 daN
- référence fournisseur : SAPLUS10C
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la profondeur de perçage nécessaire pour la cheville SAPLUS M10x40mm ?
La profondeur de perçage recommandée est de 42 mm pour la cheville SAPLUS M10x40mm. Le diamètre de perçage doit être de 12 mm.
Comment garantir un montage sans effort avec cette cheville ?
L'utilisation des outils de pose SG ou STSA permet une expansion contrôlée de la cheville et assure un montage sans effort. L'outil doit être positionné en alignement avec la cheville avant de frapper avec un marteau.
Quelles sont les performances de charge de la cheville SAPLUS M10 ?
Pour un béton C20/25, la charge en traction et en cisaillement est de 136 daN. Ces valeurs sont calculées selon l'agrément technique européen ETA 15/0525 avec coefficients de sécurité.
Quels matériaux support sont compatibles avec cette cheville ?
La cheville est agréée pour béton fissuré et non fissuré de classe C20/25 à C50/60, convient aussi pour béton C12/15 et pierre naturelle dense.
Quels sont les avantages techniques de la collerette intégrée ?
La collerette intégrée empêche la douille d'ancrage de glisser trop profondément dans le trou, garantissant un montage sans problème et un positionnement précis de la cheville.
Comment se réalise le bouchement en cas d’ancrage abandonné ?
Le bouchage est facile et propre, ce qui évite les défauts d'aspect et facilite la reprise ultérieure si nécessaire.
Quelle est la résistance au feu de la cheville SAPLUS ?
La cheville dispose d'une résistance au feu certifiée de 120 minutes, correspondant à la classe FB120.
