100 chevilles de frappe ETE option 7 - acier zingué - M12x50mm - SCELL-IT - SAPLUS12
Référence : S344SAPLUS12
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M12x50mm - SCELL-IT - SAPLUS12 disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié.
- Expansion contrôlée grâce aux outils de pose SG ou STSA.
- Collerette intégrée pour un positionnement précis de l'ancrage.
- Reprise de charges élevée, adaptée à divers projets.
- Résistance au feu de 120 minutes pour une sécurité accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

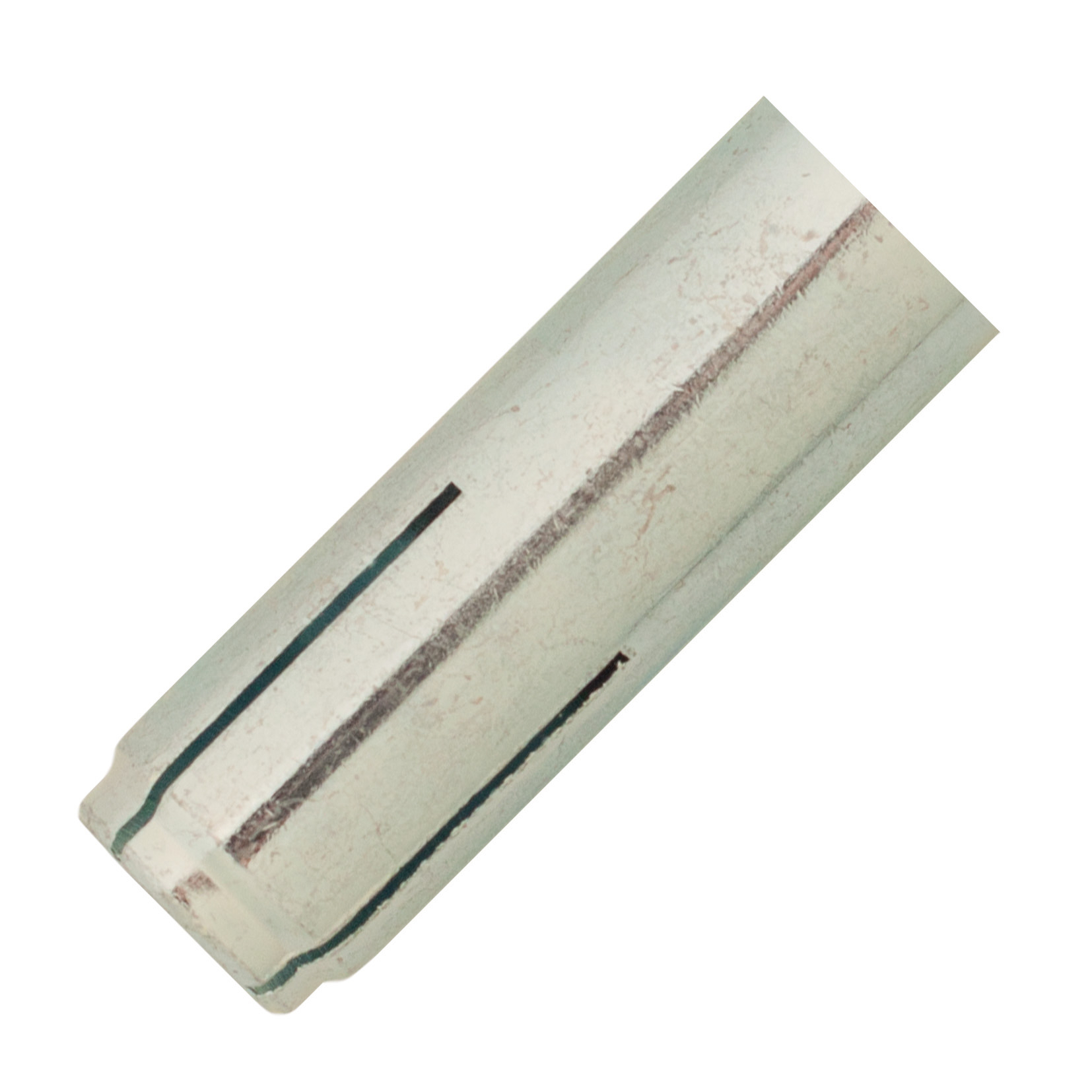

La cheville de frappe SAPLUS est une cheville en acier électrozingué dotée d’un taraudage intérieur, permettant le montage de vis à pas métrique ou de tige filetée.
Elle est conçue pour une utilisation dans le béton fissuré ou non fissuré, de classe C20/25 à C50/60, ainsi que dans le béton C12/15 ou la pierre naturelle dense.
La cheville est fabriquée en acier électrozingué avec un revêtement d’au moins 5 μm.
Elle doit être utilisée avec des vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
La mise en œuvre se réalise en perçant un trou au diamètre dcut adapté, puis en insérant la cheville SAPLUS à fleur de la surface du support.
L’expansion est effectuée à l’aide d’un outil de pose spécifique (SG ou STSA) qui garantit une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un positionnement précis et un montage sans problème.
En cas d’ancrage abandonné, un bouchage facile et propre est possible.
Les caractéristiques techniques principales pour la version M12x50mm sont : un diamètre de perçage de 16 mm, une profondeur de perçage de 53 mm, une longueur de vissage minimale de 35 mm, et un couple de serrage maximum de 80 Nm.
Les distances minimales aux bords et entraxes sont respectivement de 150 mm et 200 mm.
La cheville présente une faible profondeur de perçage, une reprise de charges élevée, ainsi qu’une résistance au feu de 120 minutes (classe FB120).
Cette cheville est adaptée à de nombreuses applications telles que la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques), ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Le produit existe également en version inox (référence A4-SAPLUS) pour des conditions spécifiques.
Le conditionnement comprend 100 chevilles de frappe SAPLUS en acier zingué, référencées SAPLUS12 pour la version M12x50mm.
Le stockage doit être effectué dans un endroit sec afin de préserver la qualité du revêtement électrozingué.
En résumé, la cheville de frappe SAPLUS M12x50mm offre une solution robuste, fiable et facile à poser pour des fixations en béton.
Elle garantit une haute résistance mécanique et une sécurité accrue grâce à sa résistance au feu et à sa conception optimisée.
Cette cheville se distingue par une faible profondeur de perçage, d’ancrage et un diamètre de perçage réduit. Elle s’installe facilement grâce à l’outil de pose SG ou STSA qui garantit une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage fiable et sans problème. En cas d’ancrage abandonné, le bouchage est simple et propre.
La cheville SAPLUS offre une reprise de charges élevée et une résistance au feu de 120 minutes (classe FB120). Elle existe également en version inox (référence A4-SAPLUS) pour des applications nécessitant une meilleure résistance à la corrosion.
Applications principales :
- Suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers)
- Suspension de faux plafonds
- Fixation d’équipements fixes (échelles, grilles, équipements techniques)
- Fixation murale ou au sol d’équipements pour carottage béton
Caractéristiques techniques pour la référence M12x50mm (SAPLUS12) :
- Longueur : 50 mm
- Diamètre de perçage : 16 mm
- Profondeur de perçage : 53 mm
- Longueur de vissage minimale : 12 mm
- Couple de serrage maximal : 35 Nm
- Épaisseur minimale du support : 80 mm
- Distance minimale aux bords : 150 mm
- Entraxe minimal : 200 mm
Les charges de service recommandées en traction et cisaillement, pour un ancrage dans du béton C20/25, sont respectivement de 238 daN. Ces valeurs sont calculées selon les coefficients de sécurité ETAG001 et l’ETA 15/0525.
Le montage s’effectue en perçant un trou au diamètre requis, en insérant la cheville à fleur de la surface, puis en utilisant l’outil de pose STSA ou SG pour enfoncer le cône d’expansion par frappe au marteau. Enfin, la vis métrique ou la tige filetée est vissée dans la cheville avec un couple de serrage maximal respecté.
Cette cheville est disponible avec ou sans collerette (références SAPLUS12 et SAPLUS12C).
Des outils de pose adaptés sont disponibles pour les différents diamètres (M6 à M20).
En résumé, la cheville de frappe SAPLUS M12x50mm est un produit robuste et performant, conçu pour des fixations fiables dans le béton et la pierre dense, avec une installation aisée et une excellente résistance mécanique et au feu.
- matière : acier électrozingué avec un revêtement d’au moins 5 μm
- taraudage intérieur pour vis à pas métrique ou tige filetée
- utilisation dans béton fissuré ou non fissuré de classe C20/25 à C50/60, béton C12/15 ou pierre naturelle dense
- diamètre de perçage : 16 mm
- profondeur de perçage : 53 mm
- longueur de vissage minimale : 35 mm
- couple de serrage maximum : 80 Nm
- distance minimale aux bords : 150 mm
- entraxe minimal : 200 mm
- faible profondeur de perçage pour un montage simplifié
- expansion contrôlée avec outils de pose SG ou STSA
- collerette intégrée pour un positionnement précis de l’ancrage
- reprise de charges élevée
- résistance au feu de 120 minutes (classe FB120)
- référence fournisseur : SAPLUS12
- à utiliser avec vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la profondeur et le diamètre de perçage requis pour la cheville SAPLUS12 ?
La cheville SAPLUS12 nécessite un perçage de 16 mm de diamètre et une profondeur de perçage de 53 mm. Ces dimensions assurent une bonne tenue et un montage conforme.
Comment garantir une expansion contrôlée lors de la pose de cette cheville ?
L’utilisation des outils de pose SG ou STSA est recommandée pour garantir une expansion contrôlée de la cheville. Ces outils permettent un montage sans effort et assurent que la cheville se déploie correctement dans le support.
Quels matériaux support sont compatibles avec la cheville SAPLUS12 ?
Cette cheville est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 et la pierre naturelle dense, conformément à l’Évaluation Technique Européenne option 1 (ATE 15/0525).
Quelles sont les charges admissibles en traction et cisaillement pour la cheville M12 ?
Pour la référence M12, la cheville supporte une charge de service de 238 daN en traction et 238 daN en cisaillement dans du béton C20/25, calculées selon les coefficients de sécurité ETAG001 et un coefficient d’action partielle Ϫf=1.4.
Quelle est la résistance au feu de cette cheville de frappe ?
La cheville SAPLUS12 offre une résistance au feu de 120 minutes, classée FB120, garantissant une sécurité accrue en cas d’incendie.
Comment s’assurer du bon positionnement de la cheville lors de la pose ?
La cheville est munie d’une collerette intégrée qui empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un positionnement précis et un montage sans problème.
Quels sont les critères à respecter pour la fixation avec cette cheville ?
Il est important de respecter le couple de serrage maximum de 35 Nm, ainsi que les distances minimales au bord (150 mm) et entre chevilles (200 mm). La longueur de la vis doit être calculée selon la formule : longueur de vissage mini + épaisseur de la pièce à fixer.
