100 chevilles de frappe ETE option 7 - acier zingué - M12x50mm - SCELL-IT - SAPLUS12C
Référence : S344SAPLUS12C
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M12x50mm - SCELL-IT - SAPLUS12C disponible à l'achat
- Faible profondeur de perçage pour un montage optimisé.
- Outil de pose SG ou STSA pour une expansion contrôlée.
- Collerette intégrée pour un montage sans problème.
- Bouchement facile en cas d'ancrage abandonné.
- Reprise de charges élevées avec résistance au feu.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

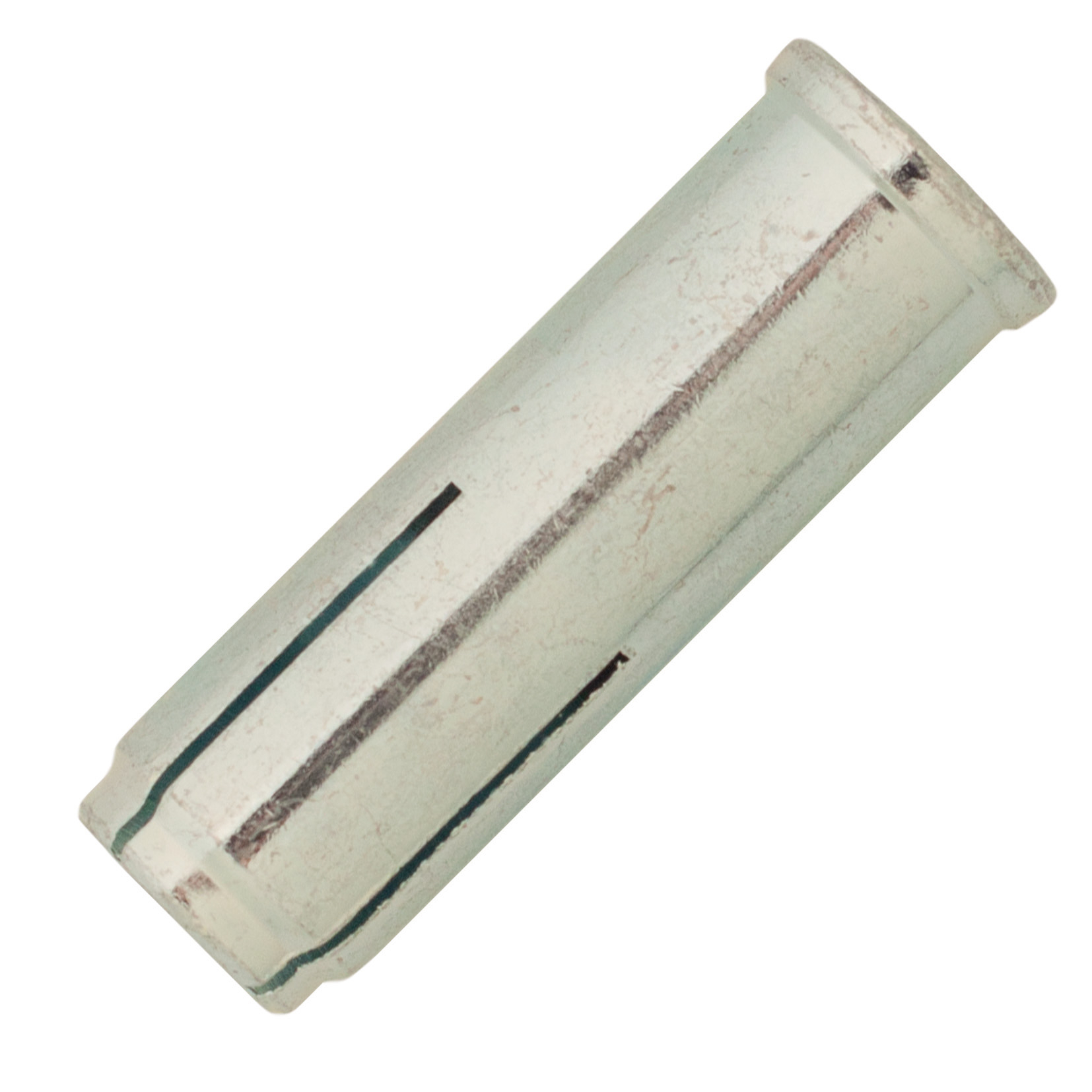

La cheville de frappe SAPLUS est une cheville en acier électrozingué avec un taraudage intérieur, conçue pour le montage de vis à pas métrique ou de tige filetée.
Elle est fabriquée en acier électrozingué avec une épaisseur de zinc d’au moins 5 μm.
Elle doit être utilisée avec des vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
Cette cheville est agréée pour une utilisation dans du béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1) et convient également pour du béton C12/15 ou de la pierre naturelle dense.
La cheville SAPLUS présente plusieurs avantages majeurs :
- Elle nécessite une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit, ce qui optimise le montage.
- L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort.
- La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sans problème.
- Le bouchage est facile et propre en cas d’ancrage abandonné.
- Elle offre une reprise de charges élevée avec une résistance au feu certifiée de 120 minutes.
- Une version inox est également disponible (référence A4-SAPLUS).
La mise en œuvre s’effectue en perçant au diamètre dcut, puis en nettoyant le trou.
La cheville SAPLUS est insérée à fleur de la surface du béton.
L’expansion se réalise en positionnant l’outil de pose « STSA » ou « SG » en alignement avec la cheville, au contact du disque plastique.
Le cône est enfoncé dans la cheville en frappant l’outil avec un marteau, l’opération se termine lorsque l’épaulement de l’outil est en butée.
Enfin, on visse la vis métrique ou la tige filetée dans la cheville en respectant le couple de serrage maximal Tmax.
Les applications typiques incluent la suspension de réseaux tels que chemins de câbles, tuyauteries, ventilation et sprinklers, la suspension de faux plafonds, ainsi que la fixation d’équipements fixes comme échelles, grilles ou équipements techniques.
Elle est aussi adaptée pour la fixation murale ou au sol d’équipements nécessitant un carottage béton.
Pour la référence M12x50 mm (SAPLUS12 / SAPLUS12C), les données techniques sont les suivantes :
- Diamètre de perçage : 16 mm
- Profondeur de perçage : 53 mm
- Longueur de vissage minimale : 12 mm
- Couple de serrage maximal : 35 Nm
- Épaisseur minimale du support : 80 mm
- Distance minimale aux bords : 150 mm
- Entraxe minimal : 200 mm
Les charges de service recommandées en traction et cisaillement sont respectivement de 238 daN pour le M12.
La cheville SAPLUS bénéficie d’une évaluation technique européenne (ETA) option 1 pour béton fissuré et non fissuré.
Le conditionnement correspond à un lot de 100 chevilles de frappe ETE option 7 en acier zingué, référence SAPLUS12C.
En résumé, la cheville SAPLUS est une solution performante, fiable et facile à mettre en œuvre pour des fixations sécurisées dans le béton et la pierre dense, avec une excellente reprise de charge et une résistance au feu notable.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. Elle est équipée d’une collerette intégrée qui empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sans problème. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville offre une reprise de charges élevée et une résistance au feu certifiée pendant 120 minutes.
Le montage s’effectue en perçant au diamètre dcut, en nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion est réalisée en positionnant l’outil de pose (STSA ou SG) en contact avec la collerette plastique, puis en frappant avec un marteau pour enfoncer le cône dans la cheville jusqu’à butée. Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville en respectant un couple de serrage maximal Tmax.
Applications principales :
- Suspente de réseaux : chemins de câbles, tuyauteries, ventilation, sprinklers
- Suspente de faux plafonds
- Fixation d’équipements fixes tels que échelles, grilles, équipements techniques
- Fixation murale ou au sol d’équipements pour le carottage béton
Dimensions et données techniques pour la référence M12x50mm (SAPLUS12 / SAPLUS12C) :
- Longueur totale : 50 mm
- Diamètre de perçage : 16 mm
- Profondeur de perçage : 53 mm
- Longueur de vissage mini : 12 mm
- Couple de serrage maximum : 35 Nm
- Épaisseur minimale du support : 80 mm
- Distance minimale aux bords : 150 mm
- Entraxe minimal : 200 mm
Charges de service (profondeur d’ancrage dans béton C20/25) :
- Traction : 238 daN
- Cisaillement : 238 daN
La cheville existe également en version inox (référence A4-SAPLUS) pour une résistance accrue à la corrosion.
Les outils de pose recommandés sont les modèles STSA12 ou SG12 adaptés au diamètre M12.
Cette cheville bénéficie d’une évaluation technique européenne (ETA option 1 - 15/0525) et d’une classification de résistance au feu FB120.
En résumé, la cheville de frappe SAPLUS M12x50mm est une solution performante, certifiée et facile à mettre en œuvre pour des fixations durables dans le béton et la pierre dense, offrant une excellente reprise de charges et une grande fiabilité en conditions normales et en cas d’exposition au feu.
- matière : acier électrozingué avec épaisseur de zinc ≥ 5 μm
- à utiliser avec vis ou tige filetée acier classe 4.6, 5.6, 5.8 ou 8.8
- agréé pour béton fissuré ou non fissuré classe C20/25 à C50/60 (ATE béton option 1)
- convient aussi pour béton C12/15 et pierre naturelle dense
- diamètre de perçage : 16 mm
- profondeur de perçage : 53 mm
- longueur de vissage minimale : 12 mm
- couple de serrage maximal : 35 Nm
- épaisseur minimale du support : 80 mm
- distance minimale aux bords : 150 mm
- entraxe minimal : 200 mm
- charge de service en traction : 238 daN
- charge de service en cisaillement : 238 daN
- résistance au feu : 120 minutes
- outil de pose compatible : SG ou STSA
- version avec collerette pour montage sans problème
- référence fournisseur : SAPLUS12C
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la profondeur de perçage et d’ancrage nécessaire pour la cheville SAPLUS M12x50mm ?
La cheville SAPLUS M12x50mm nécessite un diamètre de perçage de 16 mm et une profondeur de perçage de 53 mm. La profondeur d’ancrage correspond à cette même valeur, assurant un ancrage adapté au béton.
Comment garantir une installation correcte et sans effort de cette cheville ?
L’utilisation des outils de pose SG ou STSA est recommandée pour garantir une expansion contrôlée de la cheville. Il faut positionner l’outil en alignement avec la cheville, frapper avec un marteau jusqu’à ce que l’épaulement de l’outil soit en butée sur la cheville, ce qui assure un montage fiable sans effort excessif.
Dans quels matériaux cette cheville est-elle agréée pour une utilisation ?
La cheville SAPLUS est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60 selon l’European Technical Assessment (ETA option 1). Elle convient également pour le béton C12/15 et la pierre naturelle dense.
Quelles sont les performances en charge de cette cheville ?
Pour la référence M12x50mm, la cheville supporte une charge de traction et de cisaillement de 238 daN. Ces valeurs sont calculées avec des coefficients de sécurité conformes à la norme ETAG001, assurant une reprise de charges élevée.
Comment la cheville SAPLUS assure-t-elle la sécurité en cas d’incendie ?
Cette cheville bénéficie d’une résistance au feu de 120 minutes, classée FB120, ce qui garantit sa tenue dans des conditions d’exposition au feu prolongée.
Comment éviter que la cheville ne glisse trop profondément dans le trou lors de la pose ?
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, ce qui assure un montage précis et sans problème.
Quels sont les critères essentiels à vérifier pour choisir une cheville de frappe comme la SAPLUS ?
Il est essentiel de vérifier la compatibilité avec le matériau support (béton fissuré ou non, pierre dense), la profondeur et le diamètre de perçage adaptés, la reprise de charges certifiée, ainsi que l’outil de pose recommandé pour garantir une expansion contrôlée et un montage sans effort.
